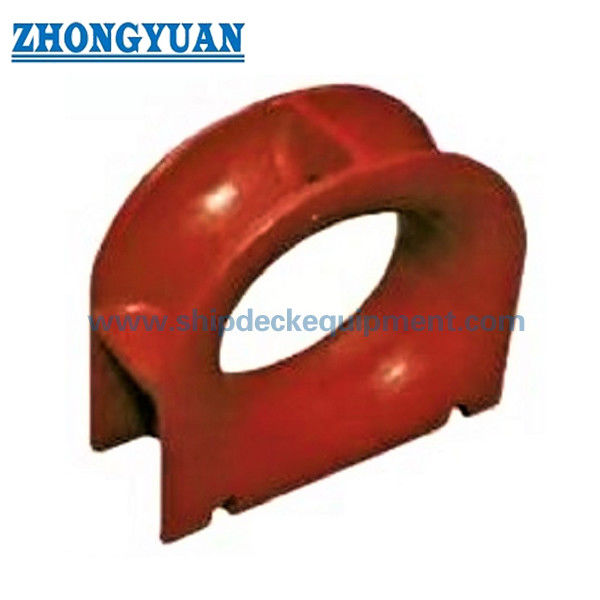

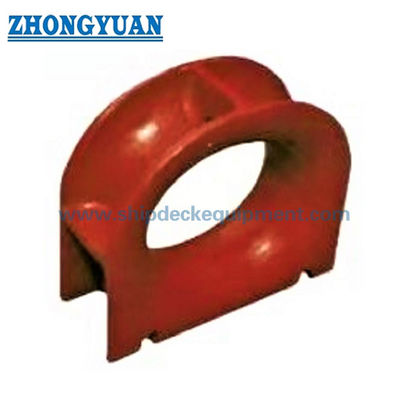

डेक माउंटेड कास्ट स्टील मोरिंग चॉक∙ आईएसओ 13713 प्रकार ए जहाज मोरिंग और टोइंग के लिए

डेक माउंटेड कास्ट स्टील मोरिंग चॉक∙ आईएसओ 13713 प्रकार ए जहाज मोरिंग और टोइंग के लिए

उत्पाद का अवलोकन

आईएसओ 13713 टाइप ए डेक पर लगाए गए लंगर का चोक जहाज के पक्ष में स्थापित एक कास्ट स्टील रस्सी गाइड है जो इनबोर्ड और आउटबोर्ड स्थितियों के बीच लंगर या टोलिंग लाइनों का नेतृत्व करता है।यह सीधे ऊपरी डेक पर वेल्डेड किया जा सकता है या एक परियोजना-डिज़ाइन सीट मुख्य डेक से जुड़ा पर स्थापित किया जा सकता है, अनुमोदित डेक व्यवस्था, सुदृढीकरण और वेल्डिंग विवरण के अधीन।

प्रकार ए 250 x 200 से 500 x 250B तक के सात आपूर्ति किए गए नाममात्र आकारों को कवर करता है, 353 से 1,373 kN तक के SWL संदर्भ मूल्यों के साथ और 73 से 396 किलोग्राम तक का गणना किया गया द्रव्यमान।चयन में वास्तविक लाइन भार को ध्यान में रखना चाहिए, रस्सी का प्रकार और व्यास, रस्सी निर्माता का न्यूनतम मोड़ त्रिज्या मार्गदर्शन, लीड दिशा, स्थानीय डेक ताकत, और स्वीकृत SWL मार्किंग।फिटिंग आम तौर पर सिंथेटिक फाइबर के लंगर लाइनों के लिए चुना जाता है; तार रस्सी सेवा को पात्र के डिजाइन और लागू बंद-चोक आवश्यकता के खिलाफ अलग से जाँच की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकारः आईएसओ 13713 टाइप ए डेक पर लगाए गए कास्ट स्टील के लंगर चोक → लंगर के लिए वेल्डेड जहाज के किनारे रस्सी गाइड और अनुमोदित टोलिंग व्यवस्थाएं।
• मानकः आईएसओ 13713:2020, संस्करण 2 → वर्तमान प्रकाशित आई.एस.ओ. संस्करण में लंगर लगाने के लिए प्रकार, नाममात्र आकार, आयाम, सामग्री, निर्माण, निर्माण और चिह्नित आवश्यकताओं को शामिल किया गया है।
• नाममात्र आकार सीमाः 250 x 200 से 500 x 250B → रस्सी मार्ग, डेक फुटप्रिंट और परियोजना भार आवश्यकताओं के अनुरूप सात आकार विकल्प।
• संदर्भ SWL रेंजः 353 से 1,373 kN, लगभग 36 से 140 t प्रदान की गई तालिका में → मान संदर्भ के लिए हैं और अंतिम चिह्नित SWL सहमत लोडिंग स्थिति पर निर्भर करता है।
• गणना वजनः 73 से 396 किलोग्राम → हैंडलिंग, परिवहन योजना, स्थापना की तैयारी और डेक सीटों की समीक्षा के लिए उपयोगी।
• स्थापना का रूपः सीधे डेक वेल्डिंग या डिजाइन सीट पर वेल्डिंग → स्थानीय सुदृढीकरण, वेल्डिंग विवरण और भार हस्तांतरण पथ को शिपयार्ड या डिजाइन कार्यालय द्वारा पुष्टि की जानी चाहिए।
• सामग्री विकल्पः मुख्य आपूर्ति आधार के रूप में कास्ट सी-एमएन स्टील → कास्ट स्टेनलेस स्टील या विशेष निम्न तापमान वाले स्टील पर चर्चा की जा सकती है जब निर्दिष्ट और अनुमोदित किया जाता है।
• सतह उपचारः Sa 2.5 ब्लास्टिंग प्लस एक एपॉक्सी दुकान-प्राइमर कोट के रूप में एक संदर्भ आपूर्ति खत्म → अंतिम कोटिंग या स्टेनलेस स्टील पॉलिशिंग परियोजना विनिर्देश का पालन करता है।

मुख्य तकनीकी मापदंड

मुख्य वेबपेज आयाम और ISO 13713 प्रकार A डेक पर लगाए गए लंगर के लिए चयन डेटा। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा जाता है।

अनुभाग की मोटाई, वेल्ड लेग, संदर्भ SWL, और प्रारंभिक चयन और बोली की पुष्टि के लिए गणना वजन।

SWL मान और गणना किए गए भार संदर्भ मान हैं।फिटिंग पर चिह्नित अंतिम SWL को उपयोगकर्ता और निर्माता के बीच समझौते से रस्सी लोड करने की वास्तविक स्थिति के अनुसार समायोजित किया जा सकता है.

चयन और जांच गाइड

चरण 1: अनुमोदित लंगर लगाने या खींचने की व्यवस्था के अनुसार ISO 13713:2020 प्रकार A, नाममात्र आकार और संदर्भ SWL की पुष्टि करें।

चरण 2: रस्सी के प्रकार, व्यास, एमबीएल, निर्माण, रस्सी निर्माता के मोड़-रेडियस मार्गदर्शन, और वास्तविक क्षैतिज और ऊर्ध्वाधर लीड दिशाएं प्रदान करें।

चरण 3: पुष्टि करें कि क्या चॉक सीधे ऊपरी डेक पर वेल्डेड है या एक सीट पर स्थापित है, डेक मोटाई, सुदृढीकरण, वेल्ड विवरण और उपलब्ध स्थापना स्थान के साथ।

चरण 4: सामग्री की आवश्यकता की पुष्टि करेंः आवश्यक कठोरता और परीक्षण तापमान के साथ C-Mn स्टील, स्टेनलेस स्टील या परियोजना-विशिष्ट निम्न तापमान / बर्फ वर्ग का स्टील डालें।

चरण 5: सतह उपचार की पुष्टि करेंः दुकान प्राइमर, पोत कोटिंग सिस्टम, विशेष संक्षारण सुरक्षा, या यदि निर्दिष्ट हो तो पॉलिश स्टेनलेस स्टील रस्सी-संपर्क सतहें।

चरण 6: उद्धरण से पहले प्रमाण पत्र और निरीक्षण के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, एनडीटी, गवाह निरीक्षण, अंकन और ट्रेस करने की आवश्यकताएं।

चरण 7: मात्रा, पोत का प्रकार, स्थापना की स्थिति, चित्र या संदर्भ फोटो, वितरण गंतव्य और आवश्यक वितरण समय प्रदान करें।

संरचना

कास्ट स्टील चॉक बॉडी ∙ चिकनी रस्सी संपर्क त्रिज्या ∙ डेक वेल्डेड बेस इंटरफेस ∙ प्रबलित उद्घाटन अनुभाग ∙ वेल्ड कनेक्शन क्षेत्र ∙ SWL मार्किंग क्षेत्र ∙ सुरक्षात्मक कोटिंग या निर्दिष्ट खत्म

कास्टिंग, वेल्डिंग और मोरिंग इंजीनियरिंग के फायदे

• कास्ट बॉडी एक निरंतर रस्सी-संपर्क प्रोफाइल प्रदान करती है और चॉक बॉडी और वेल्डेड बेस के माध्यम से लाइन प्रतिक्रिया को सपोर्टिंग डेक संरचना में स्थानांतरित करती है।
• रस्सी से संपर्क करने वाली सतहों को इस तरह से लपेटा और चिकना किया जाना चाहिए कि स्थानीय असमानता, तीखे किनारे या हानिकारक अनियमितताएं लंगर या टोलिंग लाइन को नहीं काटती हैं।
• सात नाममात्र आकारों से केवल भार के आधार पर चयन किए जाने के बजाय उद्घाटन, डेक पदचिह्न, संदर्भ SWL और गणना किए गए द्रव्यमान को अनुमोदित पोत व्यवस्था से मेल खाने की अनुमति मिलती है।
• प्रदान किए गए SWL मान संदर्भ मान हैं. अंतिम चिह्नित SWL में वास्तविक लोडिंग स्थिति और उपयोगकर्ता और निर्माता के बीच सहमति को प्रतिबिंबित करना चाहिए;रस्सी एमबीएल को चॉक एसडब्ल्यूएल के रूप में नहीं माना जाना चाहिए.
• प्रत्यक्ष डेक स्थापना और सीट-माउंटेड स्थापना दोनों संभव हैं, लेकिन स्थानीय डेक सुदृढीकरण, वेल्ड ज्यामिति और बल दिशा परियोजना-विशिष्ट डिजाइन जिम्मेदारियों बनी हुई है।
• वैकल्पिक वेल्डिंग पद्धति पर विचार तभी किया जा सकता है जब समकक्ष वेल्ड वॉल्यूम और ताकत का प्रदर्शन किया गया हो और स्वीकृत परियोजना प्रक्रिया के तहत स्वीकार किया गया हो।
• आयामी निरीक्षण, रस्सी-संपर्क सतह निरीक्षण, सामग्री की ट्रेस करने की क्षमता और एनडीटी को आदेश के दायरे और वर्गीकरण आवश्यकता के अनुसार व्यवस्थित किया जा सकता है।
• बर्फ वर्ग या निम्न तापमान सेवा के लिए, उत्पादन से पहले स्टील ग्रेड, प्रभाव कठोरता, डिजाइन तापमान, मरम्मत-वेल्डिंग प्रक्रिया और वर्ग स्वीकृति की पुष्टि की जानी चाहिए।

कस्टम विशेषताएं

• मानकः आईएसओ 13713:2020 → वर्तमान प्रकाशित संस्करण 2 जहाज के लंगर लगाने और टोलिंग फिटिंग के लिए - लंगर लगाने के लिए।
• प्रकारः प्रकार A → सीधे ऊपरी डेक पर या एक अनुमोदित डेक सीट पर वेल्डिंग के लिए डेक माउंट कॉन्फ़िगरेशन।
• नाममात्र आकारः 250 x 200 / 300 x 250 / 350 x 250 / 400 x 250 / 450 x 250 / 500 x 250A / 500 x 250B → अनुमोदित उद्घाटन, पदचिह्न और भार आवश्यकता के अनुसार चुनें।
• संदर्भ SWL: 353 से 1,373 kN → प्रारंभिक चयन के आधार पर; अंतिम अंकन वास्तविक लोडिंग स्थितियों और समझौते के अधीन है।
• रस्सी अनुप्रयोगः मुख्य चयन आधार के रूप में सिंथेटिक-फाइबर लंगर या टोलिंग लाइन → रस्सी मोड़ त्रिज्या में कमी और निर्माता के मार्गदर्शन की जांच की जानी चाहिए।
• सामग्री: कास्ट सी-एमएन स्टील → स्टेनलेस स्टील या विशेष निम्न तापमान वाले स्टील केवल तब उपलब्ध है जब परियोजना विनिर्देश द्वारा परिभाषित किया गया हो।
• स्थापनाः डेक वेल्डेड या सीटों पर लगाया → डेक सुदृढीकरण, भार दिशा, और वेल्ड विवरण उत्पादन से पहले सत्यापित किया जाना चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग प्लस इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग सिस्टम पोत पेंटिंग विनिर्देश का पालन करता है।
• प्रमाणपत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → वर्ग अनुमोदन, सामग्री प्रमाणन, एनडीटी और गवाह निरीक्षण डिफ़ॉल्ट आपूर्ति के रूप में नहीं माना जाता है।

यह कैसे काम करता है

Mooring or towing line approaches the ship-side chock → Line passes through the selected Type A rope opening → Smooth cast radii guide the line and control local contact → Reaction force is transferred through the cast body and welded interface into the reinforced deck structure → Final markingअनुमोदित परियोजना के दायरे के अनुसार निरीक्षण और कोटिंग पूरा हो गया है।

आवेदन

समुद्री जहाज कार्गो जहाज टैंकर थोक वाहक कंटेनर जहाज जहाज के किनारे डेक के लंगर स्टेशन स्वीकृत टोलिंग लाइन लीड पोजीशन नया निर्माण और प्रतिस्थापन परियोजनाएं

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

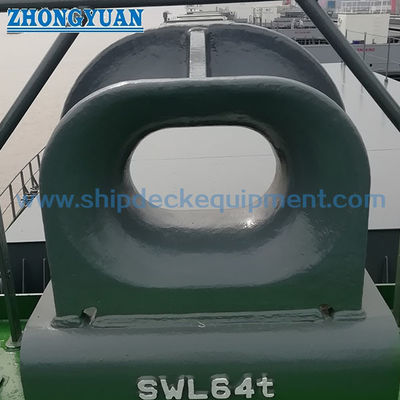

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सही प्रकार A आकार और SWL का चयन कैसे किया जाए?

A1: वास्तविक लंगर या टोलिंग भार, रस्सी के प्रकार और MBL, लीड कोण, खोलने की आवश्यकता, डेक लेआउट, सुदृढीकरण और स्वीकृत पोत ड्राइंग से नाममात्र आकार चुनें।मानक-तालिका SWL एक संदर्भ मान हैअंतिम चिह्नित SWL को वास्तविक लोडिंग स्थिति के अनुसार सहमति से समायोजित किया जा सकता है।

Q2: क्या ISO 13713 प्रकार A तार रस्सी के लिए उपयुक्त है?

A2: नायलॉन और अन्य सिंथेटिक फाइबर लाइनों के लिए आमतौर पर प्रकार A का चयन किया जाता है और रस्सी निर्माता के न्यूनतम मोड़ त्रिज्या मार्गदर्शन की जांच की जानी चाहिए।तार रस्सी सेवा के लिए एक अलग इंजीनियरिंग समीक्षा की आवश्यकता है; जहां पात्र विनिर्देश एक बंद चोक के लिए कहता है, आईएसओ 13729 या किसी अन्य अनुमोदित परियोजना मानक का उपयोग किया जाना चाहिए।

Q3: उद्धरण से पहले किस स्थापना की जानकारी की आवश्यकता है?

A3: नाममात्र आकार, भार आधार, रस्सी डेटा, प्रत्यक्ष-डेक या बैठने की स्थापना, डेक सुदृढीकरण, वेल्ड विवरण, सामग्री ग्रेड, कोटिंग सिस्टम, प्रमाण पत्र के दायरे, मात्रा, पोत प्रकार की पुष्टि करें,गंतव्यअनुमोदित व्यवस्था के चित्र की अत्यधिक अनुशंसा की जाती है।

रेखाचित्रआईएसओ 13713 टाइप ए कास्टिंग स्टील डेक माउंटेड मोरिंग टॉकिंग चॉक शिप टॉकिंग उपकरण
