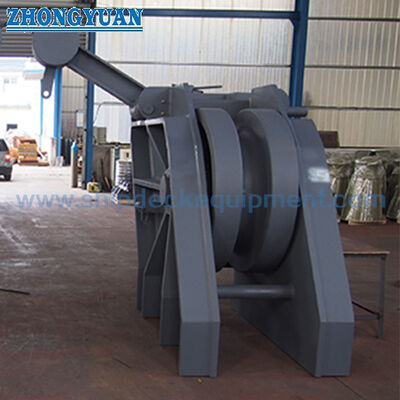

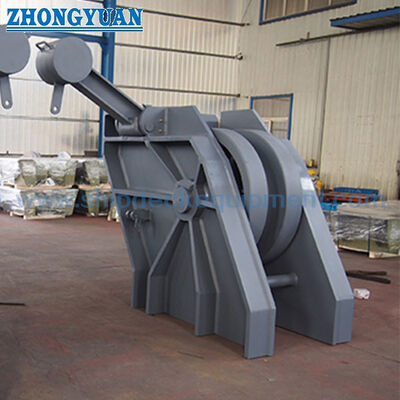

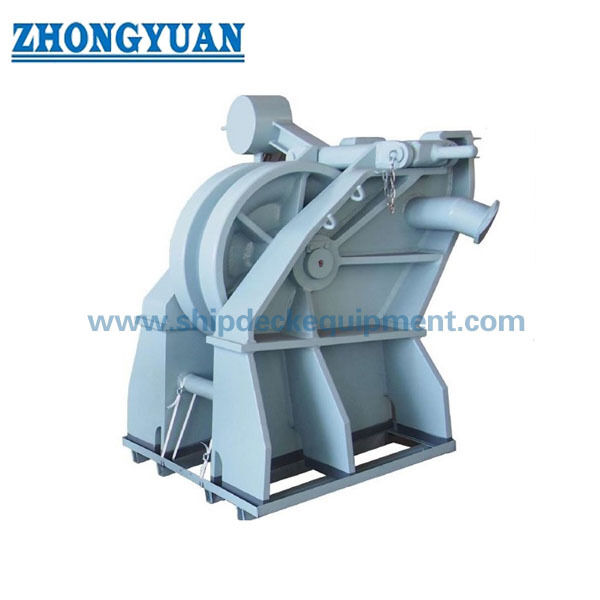

हुक के साथ रोलर बार एंकर चेन केबल स्टॉपर | 70-132 मिमी बड़ी एंकर चेन के लिए जेआईएस एफ 2031

रोलर बार एंकर चेन केबल क्लॉपर हुक के साथ JIS F 2031 के लिए 70132 मिमी बड़े एंकर चेन

उत्पाद का अवलोकन

हुक के साथ 70132 मिमी रोलर बार प्रकार के एंकर चेन केबल टॉपर को एंकर चेन मार्ग में स्थापित किया जाता है, आमतौर पर विंडलास के सामने और जहाज की एंकर चेन व्यवस्था के साथ संरेखित। It is used to clamp and hold large-diameter anchor chain so that the chain holding force can be transferred to the stopper foundation and ship structure instead of being carried continuously by the windlass.

हुक का डिजाइन बंदर को लंगर श्रृंखला को संलग्न करने और बंदर व्यवस्था के भीतर एक लंगर श्रृंखला पकड़ हुक के रूप में काम करने की अनुमति देता है।यह पृष्ठ 70 मिमी से 132 मिमी तक बड़ी एंकर चेन के लिए लिखा गया है, जहां उत्पादन से पहले श्रृंखला फिट, नींव की ताकत, श्रृंखला लीड दिशा, सामग्री ग्रेड, सतह उपचार और प्रमाण पत्र के दायरे की पुष्टि की जानी चाहिए।यह उत्पाद एक एंकरिंग चेन पकड़ने वाला उपकरण है, एक उठाने हुक या उठाने उपकरण नहीं है।

त्वरित विनिर्देश

• उत्पाद का प्रकार: रोलर बार प्रकार के एंकर चेन केबल टॉपर के साथ हुक → चेन पकड़ व्यवस्था जहाज एंकरिंग सिस्टम के लिए।
• चेन आकार सीमाः 70~132 मिमी → बड़े व्यास के लंगर चेन के लिए उपयुक्त जहां डेक नींव और चेन लीड दिशा की जांच की जानी चाहिए।
• मानक संदर्भः JIS F 2031 → वर्तमान केबल स्टॉपर मानक संदर्भ; JIS F 2032 पुराने चित्रों में दिखाई दे सकता है और केवल प्रतिस्थापन संगतता की जांच की जानी चाहिए।
• हुक का कार्यः एंकर-चेन होल्डिंग हुक → चेन लिंक को संलग्न करता है और स्टॉपर व्यवस्था के भीतर चेन को सुरक्षित करने में मदद करता है; यह एक उठाने वाला हुक नहीं है।
• मुख्य आयाम प्रदान किए गएः h, h1, h2, L, L1, L4, B, b, और D → डेक लेआउट, नींव की जांच और बोली की पुष्टि के लिए उपयोगी।
• अनुमानित वजन सीमाः 1,096 ₹5,750 किलोग्राम → शिपयार्ड हैंडलिंग, पैकिंग, परिवहन और स्थापना योजना के लिए महत्वपूर्ण।
• सामग्री विकल्पः नरम स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्ट स्टील, नोड्यूलर कास्ट आयरन और स्टील फोर्जिंग → अंतिम सामग्री ग्रेड और निर्माण मार्ग परियोजना की आवश्यकताओं का पालन करना चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर, जस्ती, पॉलिश, या अनुकूलित उपचार → कंटेनर विनिर्देश से मेल खाने के लिए अंतिम कोटिंग।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: हुक के साथ JIS F 2031 रोलर बार प्रकार के एंकर चेन केबल टॉपर की पुष्टि करें। यदि परियोजना ड्राइंग में अभी भी पुराने JIS F 2032 का उल्लेख है, तो उद्धरण से पहले प्रतिस्थापन संगतता की पुष्टि करें।

चरण 2: 70 मिमी से 132 मिमी के बीच के नाममात्र एंकर चेन व्यास, चेन ग्रेड, चेन लिंक ज्यामिति, और क्या क्लॉपर हुक वास्तविक चेन लिंक से मेल खाता है की पुष्टि करें।

चरण 3: स्थापना की स्थिति, चेन लीड दिशा, उपलब्ध डेक स्थान, फाउंडेशन इंटरफ़ेस, डेक सुदृढीकरण और शिपयार्ड स्थापना आवश्यकता की पुष्टि करें।

चरण 4: सामग्री की आवश्यकता की पुष्टि करेंः हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्ट स्टील, नोड्यूलर कास्ट आयरन, स्टील फोर्जिंग, या परियोजना-निर्दिष्ट सामग्री ग्रेड।

चरण 5: सतह उपचार की पुष्टि करेंः एपोक्सी दुकान प्राइमर, जस्ती सतह, पॉलिश स्टेनलेस सतह, अंतिम कोटिंग प्रणाली या विशेष एंटी-जंग आवश्यकता के साथ सा 2.5 विस्फोट।

चरण 6: उद्धरण से पहले प्रमाणपत्र के दायरे की पुष्टि करेंः निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, गवाह निरीक्षण, या अन्य परियोजना-विशिष्ट अनुमोदन आवश्यकता।

चरण 7: मात्रा, पोत का प्रकार, स्थापना चित्र या संदर्भ फोटो, डिलीवरी का गंतव्य और अपेक्षित डिलीवरी का समय प्रदान करें।

संरचना

रोलर बार stopper body Anchor-chain holding hook बड़ी चेन passage चेन संपर्क क्षेत्र फाउंडेशन आधार stopper engagement area आदेश के अनुसार सतह उपचार

चेन होल्डिंग, इंस्टॉलेशन और इंजीनियरिंग फायदे

• बंदूक 70 मिमी से 132 मिमी तक की बड़ी एंकर चेन के लिए है, जहां चेन पकड़, नींव की व्यवस्था और जहाज संरचना भार हस्तांतरण की सावधानीपूर्वक जांच की आवश्यकता होती है।
• हुक व्यवस्था एंकर चेन लिंक को संलग्न कर सकती है और टॉपर असेंबली के भीतर एंकर चेन पकड़ हुक के रूप में काम कर सकती है।चेन फिट को वास्तविक चेन लिंक आकार और चेन ग्रेड के आधार पर पुष्टि की जानी चाहिए.
• Positioning the stopper in front of the windlass helps transfer anchor chain holding force to the stopper foundation and ship structure when correctly secured according to the vessel operating procedure.
• रोलर बार और चेन-कॉन्टैक्ट व्यवस्था चेन संरेखण का समर्थन करती है और एक सपाट बाधा की तुलना में केंद्रित संपर्क को कम करती है, जबकि अंतिम चेन पथ को पोत व्यवस्था से मेल खाना चाहिए।
• उच्च इकाई वजन और बड़े आयामों के लिए नियोजित हैंडलिंग, स्थापना के दौरान उठाने, परिवहन पैकिंग और शिपयार्ड नींव की तैयारी की आवश्यकता होती है।
• परियोजना भार आधार, श्रृंखला आकार, संक्षारण वातावरण, निरीक्षण दायरे और वर्ग अनुमोदन आवश्यकता के अनुसार सामग्री चयन की पुष्टि की जानी चाहिए।
• Sa 2.5 के साथ सतह तैयार करना और दुकान प्राइमर बाद की कोटिंग के लिए एक नियंत्रित आधार प्रदान करता है; अंतिम पेंट सिस्टम को कंटेनर कोटिंग विनिर्देश का पालन करना चाहिए।
• प्रदान किए गए आंकड़ों में कोई SWL, परीक्षण भार, अनुमत भार या श्रृंखला ग्रेड नहीं दिया गया है। इन मूल्यों को तब तक प्रकाशित नहीं किया जाना चाहिए जब तक कि मानक ड्राइंग, गणना,या वर्ग-अनुमोदित परियोजना दस्तावेज.

कस्टम विशेषताएं

• मानक संदर्भः JIS F 2031 → केबल टॉपर के लिए मुख्य पृष्ठ मानक के रूप में उपयोग करें; पुराने JIS F 2032 शब्दों को पुराने चित्रों में पाए जाने पर विरासत संदर्भ के रूप में माना जाना चाहिए।
• प्रकारः हुक → टॉपर व्यवस्था के साथ रोलर बार प्रकार को लंगर प्रणाली में बड़ी लंगर श्रृंखला को पकड़ने के लिए डिज़ाइन किया गया है।
• चेन का आकारः 70132 मिमी → वास्तविक एंकर चेन व्यास और चेन लिंक ज्यामिति के अनुसार चयन करें।
• हुक फंक्शनः एंकर-चेन होल्डिंग हुक → बंदूक व्यवस्था के भीतर चेन लिंक को पकड़ / सुरक्षित करता है; लिफ्टिंग हुक नहीं।
• सामग्रीः हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्ट स्टील, नोड्यूलर कास्ट आयरन, या स्टील फोर्जिंग → उत्पादन से पहले अंतिम सामग्री के ग्रेड की पुष्टि की जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर / जस्ती / पॉलिश / अनुकूलित → अंतिम सतह खत्म आदेश और पोत विनिर्देश का पालन करता है।
• स्थापना की स्थितिः लंगर श्रृंखला मार्ग → नींव में विंडलास के सामने, चेन लीड दिशा, और डेक सुदृढीकरण को ड्राइंग द्वारा पुष्टि की जानी चाहिए।
• प्रमाण पत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → वर्ग निरीक्षण, सामग्री की ट्रेस करने की क्षमता और अनुमोदन के दायरे की पुष्टि आदेश से पहले की जानी चाहिए।
• अनुकूलनः उपलब्ध → अनुकूलित सामग्री, कोटिंग, फाउंडेशन इंटरफेस, या निरीक्षण का दायरा पुष्टि ड्राइंग और परियोजना आवश्यकताओं पर आधारित होना चाहिए।

यह कैसे काम करता है

Anchor chain passes through the stopper route → The hook and roller bar arrangement is engaged with the chain link → Chain holding force is transferred through the stopper body to the foundation and ship structure → The windlass is relieved from continuous holding load when the chain is correctly secured

आवेदन

Ship anchoring systems | Forecastle deck anchor arrangements | Large anchor chain 70–132 mm | Windlass protection arrangements | Newbuilding projects | Replacement and repair projects | Cargo vessels | Bulk carriers | Tankers | Container vessels

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या इस चेन केबल टॉपर पर हुक एक लिफ्टिंग हुक है?

A1: नहीं। हुक का उपयोग एंकर-चेन होल्डिंग हुक के रूप में किया जाता है। इसका उद्देश्य एंकर चेन लिंक को पकड़ना/बचाना है, न कि माल उठाना, उपकरण उठाना,या प्रमाणित उठाने वाले उपकरण को बदल दें.

प्रश्न 2: सही चेन टॉपर आकार का चयन कैसे किया जाए?

A2: एंकर चेन व्यास, चेन लिंक ज्यामिति, चेन ग्रेड, पोत ड्राइंग, चेन लीड दिशा, स्थापना स्थान, डेक फाउंडेशन और वर्ग आवश्यकता के अनुसार आकार का चयन करें।आपूर्ति की गई तालिका केवल मुख्य आयाम और वजन देती है; यह SWL या परीक्षण भार प्रदान नहीं करता है।

Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?

A3: अंतिम मानक पदनाम, प्रकार, श्रृंखला व्यास, सामग्री की श्रेणी, सतह उपचार, मात्रा, प्रमाण पत्र की आवश्यकता, स्थापना ड्राइंग, पोत का प्रकार, वितरण गंतव्य की पुष्टि करेंऔर अपेक्षित वितरण समययदि वर्ग गवाह निरीक्षण या गणना समीक्षा की आवश्यकता है, तो यह उद्धरण से पहले कहा जाना चाहिए।
