OCIMF प्रकार SPM चेन क्लॉपर Chafe चेन मोरिंग के लिए वेल्डेड माउंटिंग
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, हाई टेन्साइल स्टील, कास्ट स्टील | माउन्टिंग का प्रकार: | वेल्डेड माउंटिंग |
|---|---|---|---|
| नाममात्र श्रृंखला व्यास: | 54~56मिमी, 76~78मिमी | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि |
| प्रमुखता देना: | OCIMF मूरिंग चेन स्टॉपर,सिंगल पॉइंट मूरिंग चेन स्टॉपर,वेल्डेड चेन केबल स्टॉपर |
||
उत्पाद विवरण
OCIMF प्रकार SPM चेन क्लॉपर Chafe चेन मोरिंग के लिए वेल्डेड माउंटिंग
उत्पाद का अवलोकन
ओसीआईएमएफ प्रकार का एकल बिंदु लंगर श्रृंखला stopper एक वेल्डेड माउंटिंग डेक फिटिंग है जिसका उपयोग एक एकल बिंदु लंगर hawser व्यवस्था में chafe श्रृंखला को पकड़ने और सुरक्षित करने के लिए किया जाता है।यह आम तौर पर टैंकर पूव क्षेत्र पर पूव फेयरलीड के साथ मिलकर व्यवस्थित किया जाता है, लंगर लगाने वाला ह्वसर, चाफ चेन, सपोर्ट बोय, पिकअप लाइन और संबंधित एसपीएम लंगर लगाने वाला उपकरण।
यह पृष्ठ 54 56 मिमी और 76 78 मिमी के नाममात्र चक्र व्यास के लिए वेल्डेड माउंटिंग चेन टॉपर्स के लिए तैयार किया गया है, जिसमें 100 टन और 200 टन के SWL मूल्य प्रदान किए गए हैं।क्योंकि एसपीएम लंगर लगाने का उपकरण टैंकर लंगर लगाने की सुरक्षा से निकटता से संबंधित है, अंतिम चेन का आकार, चेफ चेन का प्रकार, SWL की परिभाषा, वेल्डेड फाउंडेशन, डेक का सुदृढीकरण, निरीक्षण का दायरा,और वर्ग अनुमोदन प्रक्रिया को अनुमोदित पोत व्यवस्था और परियोजना विनिर्देश से पुष्टि की जानी चाहिए.
त्वरित विनिर्देश
- उत्पाद का प्रकारः एसपीएम चेन टॉपर → OCIMF चफ चेन को सिंगल प्वाइंट मोर्निंग व्यवस्थाओं में रखने के लिए प्रयोग किया जाता है।
- माउंटिंग प्रकारः वेल्डेड माउंटिंग → डेक फाउंडेशन, वेल्ड विवरण और स्थानीय सुदृढीकरण को ड्राइंग द्वारा पुष्टि की जानी चाहिए।
- नाममात्र चेन व्यासः 54 56 मिमी और 76 78 मिमी → टैंकर एसपीएम हॉसर सिस्टम के लिए आपूर्ति की गई चेफ चेन के अनुसार चुनें।
- आपूर्ति की गई SWL रेंजः 100 t और 200 t → परियोजना-अनुमोदित भार आधार का उपयोग करें और गणना के बिना परीक्षण भार या ब्रेक लोड में परिवर्तित न करें।
- मुख्य आयाम: L, B, H, H1 और b → डेक स्थान की जाँच, नींव डिजाइन और बोली की पुष्टि के लिए प्रमुख मूल्य।
- सामग्री विकल्पः हल्के स्टील, सी-एमएन स्टील, उच्च तन्यता स्टील और कास्ट स्टील → उत्पादन से पहले सटीक सामग्री ग्रेड और घटक निर्माण की पुष्टि की जानी चाहिए।
- स्थापना फोकसः वेल्डेड बेस और चेन लोड पथ → सपोर्टिंग डेक संरचना, फाउंडेशन प्लेट और वेल्ड वॉल्यूम परियोजना-महत्वपूर्ण हैं।
- निरीक्षण का फोकसः सामग्री की ट्रेस करने की क्षमता, वेल्डिंग की गुणवत्ता, आयामी निरीक्षण, एनडीटी, भार सत्यापन और आदेश के दायरे के अनुसार वर्ग साक्ष्य।
मुख्य तकनीकी मापदंड
| नाममात्र श्रृंखला दीया। |
SWL | आयाम (मिमी) | वजन (किलोग्राम) |
||||
| L | बी | H | H1 | b | |||
| 54-56 | 100T | 1,336 | 474 | 631 | 481 | 400 | 488 |
| ७६-७८ | 200T | 1,800 | 640 | 850 | 648 | 540 | 1,421 |
चयन और जांच गाइड
चरण 1: ओसीआईएमएफ प्रकार के एसपीएम चेन टॉपर की पुष्टि करें और आवश्यक नाममात्र चिप चेन व्यासः 54 56 मिमी या 76 78 मिमी।
चरण 2: एसपीएम हॉसर व्यवस्था, चाफ चेन प्रकार, धनुष फेयरलीड व्यवस्था, और क्या चेन stopper नए निर्माण, बाद के परिष्करण, या प्रतिस्थापन के लिए है की पुष्टि करें।
चरण 3: लोड आधार की पुष्टि करें: SWL, डिजाइन लोड, प्रूफ लोड, ब्रेक लोड, सुरक्षा कारक और किसी भी परियोजना-विशिष्ट गणना या वर्ग अनुमोदन आवश्यकता।
चरण 4: वेल्डेड माउंटिंग विवरणों की पुष्टि करें: डेक की स्थिति, नींव का प्रकार, वेल्ड विवरण, आधार सुदृढीकरण, आसपास के रिक्त स्थान, और धनुष चॉक / फेयरलीड के साथ संबंध।
चरण 5: सामग्री के ग्रेड, कास्टिंग या निर्माण के दायरे, सतह उपचार, कोटिंग सिस्टम, एनडीटी आवश्यकता और कम तापमान या विशेष स्टील की आवश्यकता की पुष्टि करें यदि लागू हो।
चरण 6: उद्धरण से पहले प्रमाणपत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वेल्डिंग रिकॉर्ड, एनडीटी रिपोर्ट, लोड परीक्षण रिकॉर्ड, वर्ग प्रमाण पत्र या गवाह निरीक्षण।
चरण 7: मात्रा, पोत का प्रकार, गंतव्य, अपेक्षित वितरण समय, स्थापना चित्र, चेफ चेन विनिर्देश और संदर्भ तस्वीरें उपलब्ध होने पर प्रदान करें।
संरचना
Welded mounting base | Chain stopper body | Chafe chain holding area | Load-bearing bracket / cheek plates to be confirmed | Locking or securing arrangement to be confirmed | Deck foundation interface | Surface protection system
लंगर लगाना, वेल्डिंग और इंजीनियरिंग फायदे
- चेन टॉपर एसपीएम हॉसर व्यवस्था में चेफ चेन को पकड़ता है और वेल्डेड फाउंडेशन के माध्यम से पोत संरचना में लंगर भार को स्थानांतरित करने में मदद करता है।
- आपूर्ति की जाने वाली दो श्रृंखला आकार सीमाओं में 54 56 मिमी और 76 78 मिमी की चेफ चेन के सामान्य परियोजना चयन बिंदु शामिल हैं, जिनमें 200 टन के संस्करण के लिए बड़े आयाम और वजन में काफी वृद्धि हुई है।
- डेक फाउंडेशन डिजाइन महत्वपूर्ण है क्योंकि चेन लोड को टॉपर बॉडी, वेल्डेड बेस और सपोर्टिंग पतवार संरचना के माध्यम से स्थानांतरित किया जाता है।स्थानीय सुदृढीकरण को शिपयार्ड या डिजाइन कार्यालय द्वारा जाँच की जानी चाहिए.
- चफ चेन संपर्क और पकड़ क्षेत्र को तेज स्थानीय संपर्क को कम करने और सही चेन सीट सुनिश्चित करने के लिए अनुमोदित ड्राइंग के अनुसार मशीनीकृत, तैयार या समाप्त किया जाना चाहिए।
- वेल्डिंग तैयारी, वेल्ड वॉल्यूम, फिट-अप कंट्रोल और एनडीटी के दायरे पर उत्पादन से पहले सहमति होनी चाहिए क्योंकि उत्पाद उच्च भार एसपीएम सेवा में इस्तेमाल होने वाला वेल्डेड माउंटिंग फिटिंग है।
- परियोजना की आवश्यकताओं के अनुसार सामग्री की ट्रेसेबिलिटी और निरीक्षण रिकॉर्ड की व्यवस्था की जा सकती है, विशेष रूप से जब उच्च तन्यता स्टील, कास्ट स्टील, कम तापमान वाले स्टील या वर्ग साक्ष्य निर्दिष्ट किए जाते हैं।
- ओसीआईएमएफ के शब्दों का प्रयोग सावधानी से किया जाना चाहिए। उपकरण ओसीआईएमएफ प्रकार के एसपीएम व्यवस्थाओं के लिए आपूर्ति की जा सकती है, लेकिन अंतिम स्वीकृति अनुमोदित परियोजना विनिर्देश, पोत व्यवस्था,और लागू वर्ग प्रक्रिया.
कस्टम विशेषताएं
- उत्पाद का प्रकारः एसपीएम चेन stopper → एकल बिंदु लंगर व्यवस्थाओं में चफ चेन को पकड़ने के लिए वेल्डेड डेक फिटिंग।
- आवेदन प्रणालीः OCIMF प्रकार की SPM hawser व्यवस्था → अंतिम संगतता को hawser और chafe श्रृंखला के पूर्ण विनिर्देश के साथ पुष्टि की जानी चाहिए।
- नाममात्र चेन व्यासः 54 56 मिमी / 76 78 मिमी → निर्यात टैंकर पक्ष पर प्रयुक्त चेफ चेन के अनुसार चुनें।
- SWL: आपूर्ति के अनुसार 100 t / 200 t → सटीक परिभाषा, भार परीक्षण, सुरक्षा कारक और वर्ग अनुमोदन आधार की पुष्टि की जानी चाहिए।
- माउंटिंग प्रकारः वेल्डेड माउंटिंग → फाउंडेशन प्लेट, वेल्ड डिटेल और डेक रिंफोर्स्मेंट को ड्राइंग द्वारा पुष्टि की जानी चाहिए।
- सामग्रीः हल्के स्टील/सी-एमएन स्टील/उच्च तन्यता वाले स्टील/कास्ट स्टील → उद्धरण से पहले सटीक ग्रेड और सामग्री प्रमाणपत्र के दायरे पर सहमति होनी चाहिए।
- आधार विकल्पः वैकल्पिक आधार आधार प्रकार → परियोजना ड्राइंग की पुष्टि के बाद ही उपयोग करें।
- सतह उपचारः ब्लास्टिंग और समुद्री कोटिंग सिस्टम की पुष्टि → अंतिम प्राइमर, डीएफटी, टॉपकोट और मरम्मत प्रक्रिया परियोजना विनिर्देश का पालन करें।
- प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → वर्ग प्रमाण पत्र, सामग्री प्रमाण पत्र, एनडीटी रिपोर्ट और गवाह निरीक्षण को उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
SPM hawser connects to the tanker side chafe chain → Chafe chain is seated and secured in the chain stopper → Mooring load is transferred from chain to stopper body → Load passes through the welded mounting base into the reinforced deck foundation → Inspection and coating are completed according to project requirement
आवेदन
एसपीएम टैंकर के धनुष व्यवस्थाएँ∙ अपतटीय लोडिंग और अनलोडिंग टर्मिनल∙ सीएएलएम / सिंगल बोय लंगिंग सिस्टम∙ निर्यात टैंकर लंगिंग उपकरण∙ चाफ चेन होल्डिंग व्यवस्था∙ नई इमारत,अनुवर्ती, और प्रतिस्थापन परियोजनाएं
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता, वेल्डिंग निरीक्षण और वर्गीकरण समाज की मंजूरी प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
6अनुकूलित किया जा सकता है

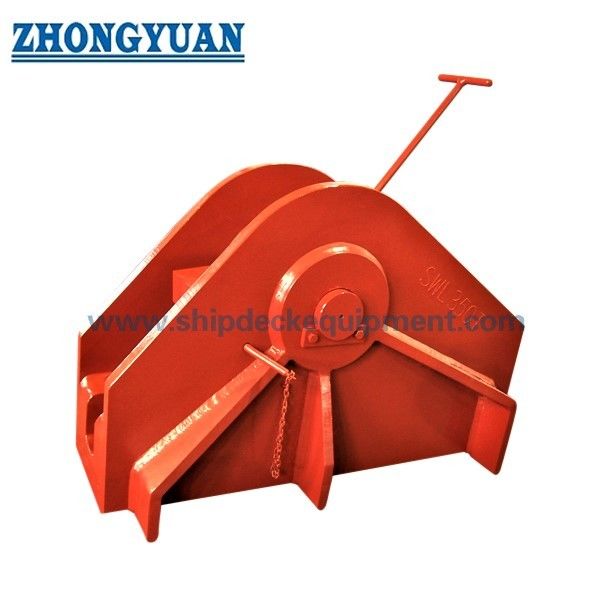

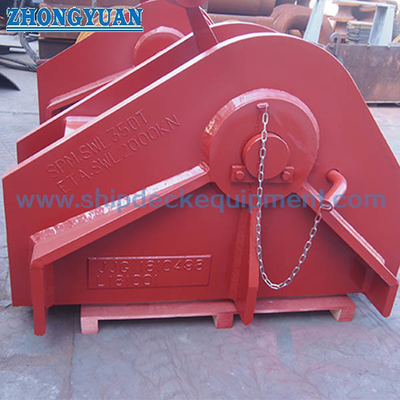

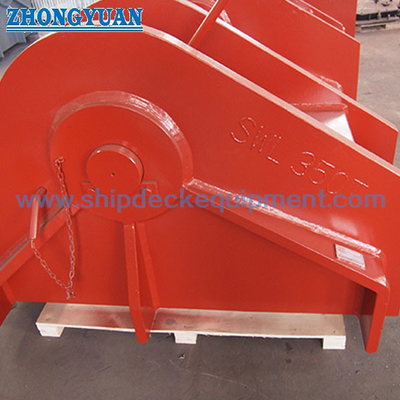

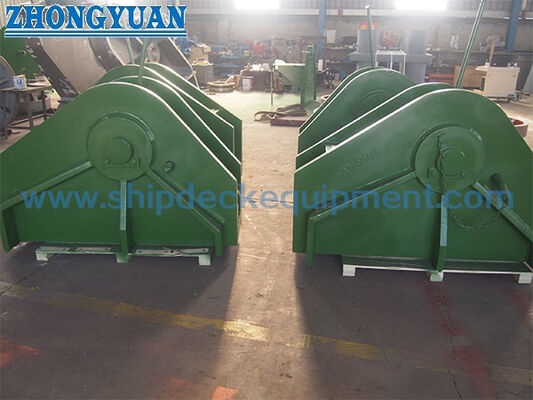

चित्र और तस्वीरें
