JIS F 2030 टाइप ए एकल बिंदु लंगर चॉक Oval Bow Bulwark रस्सी गाइड

JIS F 2030एक सिंगल पॉइंट मोरिंग चॉक टाइप करें Ovalधनुष बुल्वार्क रस्सी गाइड

उत्पाद का अवलोकन

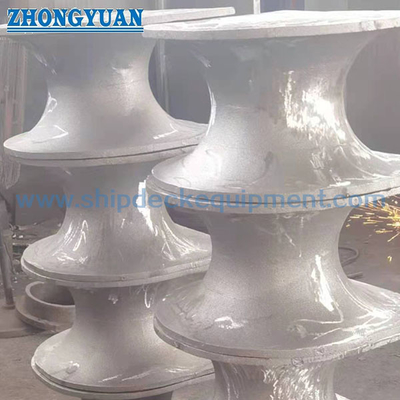

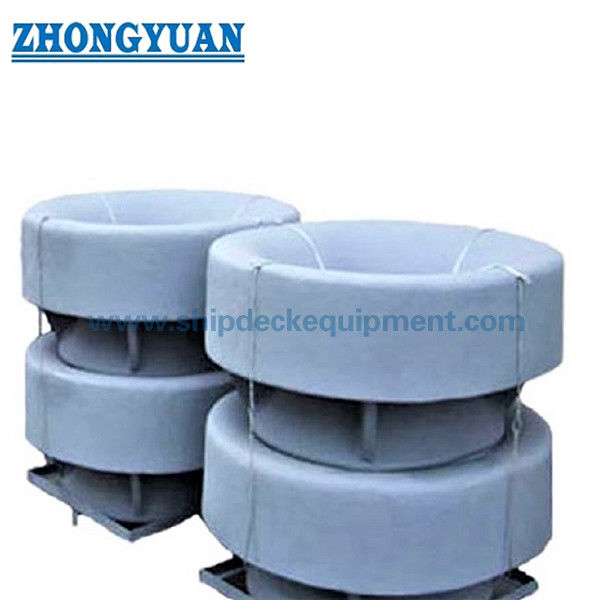

JIS F 2030 प्रकार A एकल बिंदु लंगर चोक, जिसे मानक शब्दावली में एकल बिंदु लंगर पाइप के रूप में भी वर्णित किया गया है, एक बड़ा कास्ट रस्सी-निर्देशन फिटिंग है जो पोत के बोर बुलवार्क में स्थापित है।इसका अंडाकार उद्घाटन एक लंगर या रस्सी के लिए एक चिकनी मार्ग प्रदान करता है क्योंकि लाइन आउटबोर्ड सिंगल पॉइंट लंगर व्यवस्था और जहाज के सपोर्टिंग उपकरण के बीच होती है.

प्रकार ए आपूर्ति उत्पाद विवरण में गैर-झुकने वाले अंडाकार विन्यास है, जबकि प्रकार बी झुकाव वाले अंडाकार विन्यास है।टाइप ए श्रृंखला नाममात्र आकार 400 से 800 मिमी और संदर्भ गणना भार 210 से 880 किलोग्राम को कवर करती हैचयन को स्वीकृत पोत के लंगर लगाने की व्यवस्था, रस्सी निर्माण और व्यास, लाइन लीड दिशा, स्थानीय बुलार्ड सुदृढीकरण और परियोजना वर्गीकरण आवश्यकताओं पर आधारित होना चाहिए।यह एक जहाज की चाक/रोड गाइड है; यह अपतटीय एकल बिंदु लंगर ब्वॉय प्रणाली ही नहीं है।

त्वरित विनिर्देश

• मानक और प्रकारः JIS F 2030-1978 प्रकार A → गोलाकार, बिना झुकाव वाले एक बिंदु के लंगर पाइप/चोक को धनुष की दीवार में स्थापित करने के लिए।
• नाममात्र आकार सीमाः 400 / 500 / 600 / 700 / 800 मिमी → रस्सी मार्ग, पोत के लेआउट और अनुमोदित लंगर व्यवस्था के अनुरूप पांच आकार।
• संदर्भ गणना भारः 210-880 किलोग्राम → कास्टिंग हैंडलिंग, स्थापना योजना, उठाने की व्यवस्था, पैकिंग और फ्रेट के लिए महत्वपूर्ण।
• सामग्री विकल्पः कास्ट सी-एमएन स्टील, कास्ट स्टेनलेस स्टील या परियोजना-विशिष्ट विशेष स्टील → सटीक ग्रेड, प्रभाव गुणों और ट्रेस करने की पुष्टि की जानी चाहिए।
• रस्सी-संपर्क ज्यामितिः घुमावदार त्रिज्या के साथ बड़ा अंडाकार उद्घाटन → तेज स्थानीय संपर्क और छीलने के जोखिम को कम करते हुए लंगर लाइन का मार्गदर्शन करने के लिए।
• सतह उपचारः घर्षण विस्फोट सफाई Sa 21⁄2 + एक परत कार्बन स्टील के लिए epoxy दुकान प्राइमर → अंतिम कोटिंग कंटेनर पेंट विनिर्देश का पालन करता है।
• स्टेनलेस स्टील विकल्पः पॉलिश रस्सी-संपर्क और उजागर सतहों → पॉलिशिंग ग्रेड और अंतिम असमानता खरीद विनिर्देश द्वारा पुष्टि की जाती है।
• प्रमाणपत्र का दायराः निर्माता दस्तावेज या वर्ग निरीक्षण → परियोजना की आवश्यकता के अनुसार उपलब्ध है और ड्राइंग अनुमोदन और सर्वेक्षण व्यवस्था के अधीन है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: JIS F 2030 प्रकार A और नाममात्र आकार 400, 500, 600, 700 या 800 को अनुमोदित पात्र व्यवस्था और आवश्यक रस्सी मार्ग के अनुसार पुष्टि करें।

चरण 2: रस्सी का प्रकार, निर्माण, नाममात्र व्यास, एमबीएल, यदि लागू हो तो चेफ-चेन या हॉसर-एंड व्यवस्था और अपेक्षित क्षैतिज और ऊर्ध्वाधर लीड दिशाएं प्रदान करें।

चरण 3: धनुष की दीवार के उद्घाटन, स्थापना की ऊंचाई, उपलब्ध रिक्त स्थान, वेल्डिंग इंटरफ़ेस, स्थानीय सुदृढीकरण, और बिट्स, चेन stopper, या लंगर उपकरण के संबंध की पुष्टि करें।

चरण 4: सामग्री की पुष्टि करेंः कास्ट सी-एमएन स्टील, कास्ट स्टेनलेस स्टील, या विशेष कम तापमान/बर्फ सेवा स्टील। सटीक ग्रेड, प्रभाव परीक्षण तापमान, गर्मी उपचार,और अनुगमन की आवश्यकता.

चरण 5: सतह उपचार, रस्सी-संपर्क परिष्करण, कोटिंग सिस्टम, एनडीई दायरे, आयामी निरीक्षण, प्रमाण पत्र की आवश्यकता और किसी भी वर्ग सर्वेयर गवाह बिंदुओं की पुष्टि करें।

चरण 6: मात्रा, पोत का प्रकार, स्थापना चित्र, वर्गीकरण सोसाइटी, गंतव्य, आवश्यक वितरण समय और संदर्भ तस्वीरें या मौजूदा प्रतिस्थापन आयाम प्रदान करें।

संरचना

Oval cast body | Non-inclined Type A rope passage | Smooth rope-contact radii R and R1 | Bulwark-mounted welded interface | Reinforced casting sections | Carbon-steel coating or polished stainless-steel finish

लंगर लगाने, डालने और स्थापित करने के फायदे

• अंडाकार खोलने से धनुष एकल बिंदु लंगर व्यवस्थाओं के लिए एक बड़ा रस्सी मार्ग प्रदान करता है और बुलवार्क खोलने पर एक तेज किनारे को पेश किए बिना निर्दिष्ट संदर्भ रस्सी रेंज को समायोजित करता है।
• घुमावदार रस्सी संपर्क त्रिज्या हाउसर या रस्सी का मार्गदर्शन करने में मदद करती है और अधूरी प्लेट के उद्घाटन की तुलना में स्थानीय झुकने और घर्षण को कम करती है; वास्तविक लाइन पहनना भी सीसा कोण पर निर्भर करता है,रस्सी निर्माण, तनाव, आंदोलन और सतह की स्थिति।
• पांच नाममात्र आकार जहाज डिजाइनर को रस्सी के व्यास, लाइन लीड, बुलवार्क ज्यामिति के साथ चॉक उद्घाटन को समन्वयित करने की अनुमति देते हैं,केवल जहाज के आकार के आधार पर चयन करने के बजाय और आसपास के लंगर लगाने के उपकरण.
• कास्ट सी-एमएन स्टील के लिए, विनिर्माण नियंत्रण को रासायनिक और यांत्रिक गुणों, गर्मी उपचार, कास्टिंग स्थिरता, आयामी सटीकता, मरम्मत-वेल्डिंग नियंत्रण पर ध्यान केंद्रित करना चाहिए,और रस्सी संपर्क सतह के चिकनी ड्रेसिंग.
• कास्ट स्टेनलेस स्टील के लिए, सटीक ग्रेड, कास्टिंग प्रक्रिया, संक्षारण वातावरण, वेल्ड संगतता, गर्मी उपचार, अचार / निष्क्रियता,और उत्पादन से पहले चमकाने की आवश्यकता की पुष्टि की जानी चाहिए.
• चॉक वेल्डेड बुलवार्क और समर्थन संरचना में रस्सी-संपर्क बलों को स्थानांतरित करता है। शिपयार्ड या जहाज डिजाइनर को स्थानीय भार पथ, सुदृढीकरण, वेल्ड आकार,आसपास की प्लेट की मोटाई, और अनुमेय लीड दिशाओं.
• बड़े आकारों और द्रव्यमानों के लिए एक नियंत्रित हैंडलिंग और स्थापना योजना की आवश्यकता होती है, जिसमें अस्थायी उठाने के बिंदु या अनुमोदित स्लिंग व्यवस्था, फिट-अप सहिष्णुता, वेल्डिंग अनुक्रम,और वेल्ड के बाद निरीक्षण.
• वर्गीकरण निरीक्षण, सामग्री प्रमाणन, एनडीई और अंतिम स्वीकृति को सहमत परियोजना के दायरे के अनुसार व्यवस्थित किया जा सकता है; वे स्वचालित रूप से शामिल नहीं होते हैं जब तक कि खरीद आदेश में निर्दिष्ट न हो।

कस्टम विशेषताएं

• मानकः JIS F 2030-1978 → ग्राहक द्वारा निर्दिष्ट आयाम और प्रकार संदर्भ; वर्तमान परियोजना स्वीकृति और मूल आंकड़े की पुष्टि की जानी चाहिए।
• प्रकारः प्रकार ए अंडाकार, गैर-झुकने वाला विन्यास → प्रकार बी झुकाव वाले अंडाकार विन्यास से भिन्न।
• नाममात्र आकारः 400 / 500 / 600 / 700 / 800 मिमी → रस्सी मार्ग, लीड दिशा, स्थापना स्थान और पोत ड्राइंग द्वारा चयन करें।
• सामग्रीः कास्ट सी-एमएन स्टील / कास्ट स्टेनलेस स्टील / विशेष स्टील → सटीक ग्रेड और घटक-विशिष्ट गुण ऑर्डर-विशिष्ट हैं।
• संदर्भ द्रव्यमानः 210-880 किलोग्राम → हैंडलिंग, स्थापना और रसद योजना का समर्थन करता है; अंतिम वजन अनुमोदित ड्राइंग और वास्तविक सामग्री का पालन करता है।
• सतह उपचारः Sa 21⁄2 + एपॉक्सी दुकान प्राइमर या पॉलिश स्टेनलेस स्टील → अंतिम कोटिंग/पॉलिशिंग सिस्टम निर्दिष्ट किया जाना चाहिए।
• स्थापना: धनुष की दीवार वेल्डेड व्यवस्था → स्थानीय संरचना, वेल्ड विवरण, सुदृढीकरण और पहुंच शिपयार्ड या डिजाइनर की जिम्मेदारी बनी हुई है।
• प्रमाणपत्र की आवश्यकताः आदेश के अनुसार निर्माता प्रमाणपत्र या वर्ग प्रमाणपत्र → वर्ग अनुमोदन, निरीक्षण दायरे और सर्वेक्षण व्यवस्था के अधीन।

यह कैसे काम करता है

Mooring hawser approaches the bow → Line passes through the oval Type A chock → Smooth radii guide the line and limit sharp local contact → Rope force is transferred through the cast body and welded bulwark structure → Line is secured by the approved shipboard mooring arrangement

आवेदन

Large commercial vessels | Tankers fitted for single point mooring | Bulk carriers | Bow mooring stations | Temporary offshore mooring operations | Newbuilding projects | Replacement of JIS F 2030 Type A mooring pipes

प्रमाणपत्र और लाभ

परियोजना की आवश्यकता के अनुसार सामग्री प्रमाण पत्र, आयामी निरीक्षण रिकॉर्ड, एनडीई रिपोर्ट और वर्गीकरण निरीक्षण की व्यवस्था की जा सकती है।वर्गीकरण अनुमोदन और सर्वेक्षण के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए और अनुमोदित ड्राइंग और लागू वर्ग नियमों के अधीन हैं.

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: JIS F 2030 प्रकार A और प्रकार B में क्या अंतर है?

A1: आपूर्ति किए गए उत्पाद विवरण के अनुसार, प्रकार A अंडाकार गैर झुकाव विन्यास है और प्रकार B अंडाकार झुकाव विन्यास है। अंतिम विकल्प पोत के धनुष ज्यामिति पर निर्भर करता है,रस्सी का सीसा, स्थापना की स्थिति, और मूल मानक या अनुमोदित परियोजना ड्राइंग।

Q2: क्या केवल चयन आधार के रूप में संदर्भ रस्सी तालिका का उपयोग किया जा सकता है?

A2: नहीं। संदर्भ व्यास एक प्रारंभिक आयामी मार्गदर्शक हैं। अंतिम चयन में रस्सी निर्माण और एमबीएल, चेफ-चेन या हॉसर-एंड व्यवस्था, लाइन लीड कोणों को भी ध्यान में रखना चाहिए,गतिशील भार, संपर्क दबाव, स्थानीय गढ़ की ताकत, और वर्ग/मालिक की आवश्यकताएं।

प्रश्न 3: वर्ग-अनुमोदित उद्धरण के लिए किस जानकारी की आवश्यकता है?

A3: मूल JIS या पोत ड्राइंग, नाममात्र आकार, सामग्री ग्रेड, रस्सी डेटा, स्थापना और सुदृढीकरण ड्राइंग, कोटिंग या पॉलिशिंग विनिर्देश, NDE और परीक्षण दायरे प्रदान करें,प्रमाणपत्र की आवश्यकता, मात्रा, गंतव्य और आवश्यक वितरण कार्यक्रम।
