150×450 मिमी बंद प्रकार 3-रोलर जहाज के किनारे फेयरलीड के साथ आधारभूत JIS F 2014 DF/DS
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ 2014-1987 | प्रकार: | DF&DS बंद प्रकार |
|---|---|---|---|
| रोलर व्यास: | 150~450मिमी | रोलर नं.: | 3 रोलर्स |
| रोलर वजन: | 53.8~650 किग्रा | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | बंद प्रकार के जहाज के किनारे फेयरलीड,3 रोलर्स शिपसाइड फेयरलीड,जेआईएस एफ 2014 जहाज के किनारे फेयरलीड |
||
उत्पाद विवरण

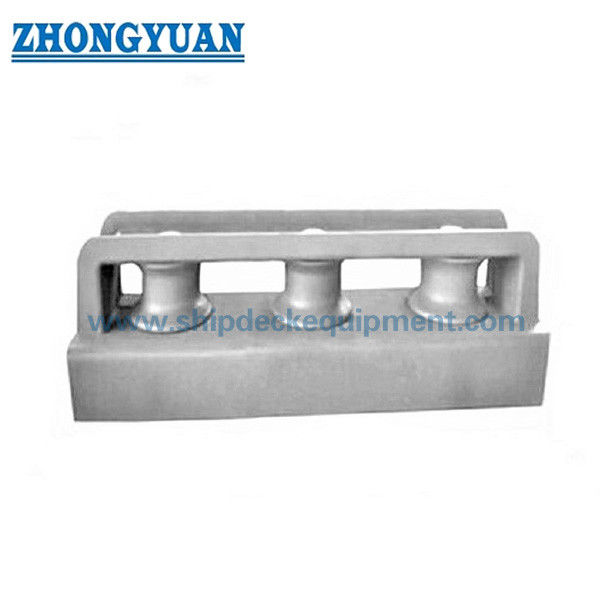

150–450 मिमी क्लोज्ड टाइप 3-रोलर शिपसाइड फेयरलीड पेडस्टल के साथ | JIS F 2014 DF/DS
उत्पाद अवलोकन
JIS F2014 DF/DS क्लोज्ड टाइप 3 रोलर फेयरलीड को जहाज के किनारे डेक की स्थिति पर नियंत्रित मूरिंग रस्सी के मार्गदर्शन के लिए डिज़ाइन किया गया है।
संरचना में एक टॉप प्लेट फ्रेम के भीतर तीन रोलर्स शामिल हैं, जो एक परिभाषित रस्सी पथ सुनिश्चित करते हैं और लोड के तहत रस्सी के भागने को रोकते हैं।
ओपन टाइप फेयरलीड की तुलना में, क्लोज्ड टाइप डिज़ाइन बेहतर रस्सी नियंत्रण प्रदान करता है, जिससे यह सीधी मूरिंग और सीमित डेक लेआउट के लिए उपयुक्त है।
त्वरित विनिर्देश
रोलर व्यास: 150–450 मिमी → रस्सी संगतता निर्धारित करता है
लोड विचार: रस्सी के टूटने के लोड के आधार पर चुना जाना है → काम करने की स्थिति में सुरक्षित संचालन सुनिश्चित करता है
संरचना प्रकार: क्लोज्ड टाइप → नियंत्रित रस्सी पथ
रोलर कॉन्फ़िगरेशन: 3 रोलर्स → लोड वितरण
मानक: JIS F2014-1987
सामग्री: कास्टिंग स्टील / सी-एमएन स्टील
सतह: Sa2.5 + एपॉक्सी कोटिंग
अनुप्रयोग: शिपसाइड मूरिंग
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
मुख्य तकनीकी पैरामीटर
नोट: लोड-आधारित चयन या SWL मिलान के लिए, कृपया तकनीकी सहायता के लिए हमसे संपर्क करें।
| नाममात्र व्यास। |
रोलर | बुश | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | न्यूनतम। t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | I0 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| नाममात्र व्यास। |
वॉशर | पिन | सीट और सपोर्ट | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | l | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | नहीं | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| नाममात्र व्यास। |
सीट और सपोर्ट | बुश के लिए सेट स्क्रू | चेक पीस | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | बोल्ट नाममात्र व्यास। |
बोल्ट लंबाई |
नहीं। | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | MS | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | MS | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | MS | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | MS | 20 | 4 | 65 | 135 | 90 |
चयन गाइड
सही फेयरलीड आकार और लोड क्षमता का चयन करने में सहायता की आवश्यकता है? इंजीनियरिंग सहायता के लिए हमसे संपर्क करें।
चरण 1 – रोलर व्यास का चयन करें
चरण 2 – रस्सी के प्रकार की पुष्टि करें
चरण 3 – रस्सी के टूटने के लोड की पुष्टि करें → सुनिश्चित करें कि फेयरलीड का आकार रस्सी की क्षमता से मेल खाता है
चरण 4 – स्थापना की पुष्टि करें
चरण 5 – प्रमाणन की पुष्टि करें
चरण 6 – रस्सी पथ (नियंत्रित) की पुष्टि करें
संरचना
टॉप प्लेट फ्रेम | 3 रोलर्स | पिन शाफ्ट | बुश बेयरिंग | साइड प्लेट्स
क्लोज्ड टाइप बनाम ओपन टाइप
क्लोज्ड टाइप → टॉप प्लेट के साथ, नियंत्रित रस्सी पथ।
ओपन टाइप → कोई टॉप प्लेट नहीं, लचीला रस्सी प्रवेश।
कस्टम विशेषताएँ
क्लोज्ड संरचना → रस्सी के भागने को रोकता है
तीन रोलर्स → लोड वितरण
कास्टिंग स्टील → टिकाऊ
पूछताछ गाइड
कृपया रस्सी व्यास, रस्सी का प्रकार, स्थापना की स्थिति और प्रमाणन आवश्यकता प्रदान करें।
SWL या लोड मिलान सहायता की आवश्यकता है? हमारी इंजीनियरिंग टीम उचित चयन में सहायता कर सकती है।
यह कैसे काम करता है
रस्सी नियंत्रित दिशा सुनिश्चित करते हुए संलग्न रोलर्स से गुजरती है।
अनुप्रयोग
जहाज मूरिंग | शिपसाइड मार्गदर्शन
प्रमाणन और लाभ
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, मेकर्स टेस्ट सर्टिफिकेट
ड्राइंग और तस्वीरें
सामान्य व्यवस्था ड्राइंग और उत्पाद तस्वीरें उपलब्ध हैं
ऑर्डरिंग
MOQ: 1 यूनिट | डिलीवरी: 30–60 दिन
अक्सर पूछे जाने वाले प्रश्न
Q1: क्लोज्ड टाइप क्या है?
A: टॉप प्लेट के साथ।
Q2: कब उपयोग करें?
A: सीधी रस्सी मार्गदर्शन।
Q3: अंतर?
A: क्लोज्ड रस्सी को नियंत्रित करता है, ओपन लचीला।
Q4: क्लोज्ड टाइप फेयरलीड के लिए लोड पर कैसे विचार करें?
A: फेयरलीड का चयन रस्सी के व्यास और संबंधित टूटने के लोड के आधार पर किया जाना चाहिए। संरचना को परिभाषित लोड स्थितियों के भीतर रस्सी को सुरक्षित रूप से मार्गदर्शन और नियंत्रित करने के लिए डिज़ाइन किया गया है।
