एंकर चेन लॉकर्स के लिए कास्ट स्टील चेन गाइड मुंह या वेल्डेड प्रकार के साथ समुद्री स्पर्लिंग पाइप CB 3133-1983 मानक

मरीन स्परलिंग पाइप / चेन पाइप | कास्ट स्टील चेन गाइड माउथ या वेल्डेड टाइप एंकर चेन लॉकर्स के लिए

उत्पाद अवलोकन

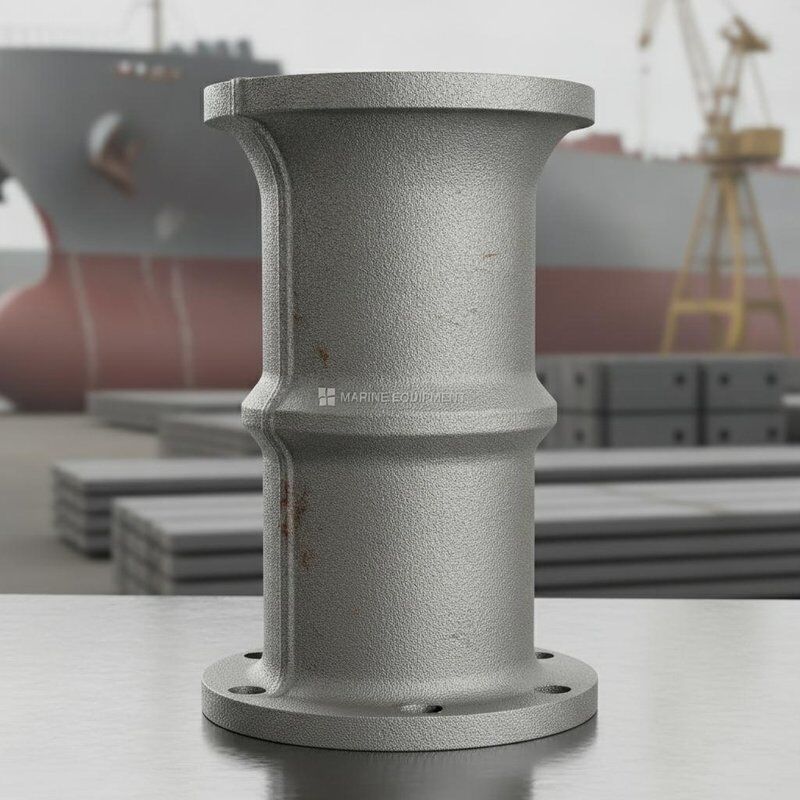

मरीन स्परलिंग पाइप, जिसे चेन पाइप भी कहा जाता है, एंकर विंडलास चेन व्हील और चेन लॉकर के बीच व्यवस्थित एक एंकर-चेन कंड्यूट है। इसके विशिष्ट निर्माण में एक कास्ट स्टील चेन गाइड माउथ को एक सीमलेस स्टील पाइप या रोल्ड स्टील प्लेट बॉडी के साथ जोड़ा जाता है। वेल्डेड कॉन्फ़िगरेशन के लिए, गाइड बेंड को स्टील प्लेट से तैयार किया जाता है, जबकि बेल माउथ और चैफिंग किनारों को स्वीकृत ड्राइंग के अनुसार स्टील प्लेट और हाफ-राउंड स्टील से बनाया जा सकता है।

पाइप को सामान्यतः विंडलास चेन लीड और चेन-लॉकर की स्थिति के अनुसार लंबवत या उपयुक्त झुकाव पर व्यवस्थित किया जाता है। CB 3133-1983 टाइप A को कास्ट चेन गाइड माउथ के साथ और टाइप B को वेल्डेड गाइड सेक्शन के साथ अलग करता है। ऊपरी और निचले चेन-संपर्क सतहों को असामान्य झुकाव, स्थानीय घिसाव और चेन जाम को कम करने के लिए गोल या फ्लेयर्ड किया जाता है। नई निर्माण परियोजनाओं के लिए, अंतिम आयाम, सामग्री, प्लेट की मोटाई, क्लोजर व्यवस्था, वॉटरटाइट सीमा, जल निकासी, वेल्डिंग और निरीक्षण वर्तमान परियोजना आवश्यकताओं और स्वीकृत जहाज ड्राइंग का पालन करना चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: मरीन स्परलिंग पाइप / चेन पाइप → एंकर चेन को विंडलास चेन व्हील से चेन लॉकर में गाइड करता है।
• विशिष्ट निर्माण: कास्ट स्टील चेन गाइड माउथ + सीमलेस स्टील पाइप या रोल्ड स्टील प्लेट बॉडी → घिसाव-प्रतिरोधी चेन-संपर्क ज्यामिति को एक निर्मित पाइप संरचना के साथ जोड़ता है।
• विरासत टाइप A: कास्ट चेन गाइड माउथ, चेन-साइज ग्रुप 15-17 से 49-53 मिमी → CB 3133-1983 पर आधारित विरासत प्रतिस्थापन या संगतता परियोजनाओं के लिए उपयुक्त।
• विरासत टाइप B: वेल्डेड गाइड सेक्शन, चेन-साइज ग्रुप 11-13 से 31-34 मिमी → मानक इस प्रकार को 34 मिमी से अधिक नहीं होने वाले चेन व्यास तक सीमित करता है।
• चैफिंग और बेल-माउथ विवरण: गोल या फ्लेयर्ड स्टील सतहें, आमतौर पर स्टील प्लेट और हाफ-राउंड स्टील से निर्मित → तेज संपर्क, घिसाव और चेन जाम को कम करता है।
• पाइप बॉडी: रोल्ड स्टील प्लेट या सीमलेस स्टील ट्यूब; बॉडी की लंबाई L उपयोगकर्ता द्वारा चुनी जाती है → अंतिम मार्ग और झुकाव विंडलास और चेन-लॉकर व्यवस्था का पालन करते हैं।
• वॉटरटाइटनेस और क्लोजर: सीमा, पहुंच, जल निकासी और स्थायी रूप से संलग्न क्लोजिंग उपकरण लागू लोड-लाइन, वर्ग और स्वीकृत ड्राइंग आवश्यकताओं का पालन करते हैं।
• डिजाइन आधार: वर्तमान जहाज-विशिष्ट ड्राइंग, लागू वर्ग नियम, IACS UR L4, लोड लाइन रेगुलेशन 22-2, और CB/Z 280-2011 → CB 3133-1983 एक वापस लिया गया विरासत संदर्भ बना हुआ है।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: पुष्टि करें कि आवश्यक उत्पाद एक टाइप A स्परलिंग पाइप है जिसमें कास्ट स्टील चेन गाइड माउथ, एक टाइप B वेल्डेड कॉन्फ़िगरेशन, या एक अनुकूलित परियोजना डिजाइन है।

चरण 2: एंकर चेन का नाममात्र व्यास, चेन ग्रेड, वास्तविक लिंक आयाम, विंडलास चेन-व्हील व्यवस्था, और चेन यात्रा की दिशा प्रदान करें।

चरण 3: फोरकास्टल डेक, विंडलास, चेन स्टॉपर, चेन लॉकर, और आसपास के संरचनात्मक ड्राइंग प्रदान करें, जिसमें आवश्यक पाइप लंबाई L और झुकाव शामिल है।

चरण 4: कास्ट गाइड-माउथ या वेल्डेड गाइड निर्माण, पाइप बॉडी सामग्री, हाफ-राउंड स्टील चैफिंग एज, बेल माउथ, कवर प्लेट, घिसाव भत्ता, और न्यूनतम डिजाइन तापमान की पुष्टि करें।

चरण 5: वॉटरटाइट सीमा, एक्सेस कवर, स्थायी रूप से संलग्न क्लोजिंग उपकरण, चेन-लॉकर जल निकासी, वेल्डिंग प्रक्रिया, डेक और लॉकर सुदृढीकरण, कोटिंग सिस्टम, और निरीक्षण दायरे की पुष्टि करें।

चरण 6: बताएं कि क्या परियोजना नई निर्माण, जहाज संशोधन, या CB 3133-1983 विरासत प्रतिस्थापन है; मात्रा, वर्ग समाज, गंतव्य, और आवश्यक डिलीवरी समय प्रदान करें।

संरचना

टाइप A के लिए कास्ट स्टील चेन गाइड माउथ या टाइप B के लिए वेल्डेड गाइड बेंड | सीमलेस स्टील पाइप या रोल्ड स्टील प्लेट बॉडी | स्टील प्लेट और हाफ-राउंड स्टील चैफिंग एज के साथ निर्मित बेल माउथ | कवर प्लेट | बैकिंग प्लेट और ब्रैकेट | पिन और कॉटर पिन | डेक प्रवेश और वेल्डेड सीमा | चेन-लॉकर कनेक्शन | निर्दिष्ट क्लोजिंग और कोटिंग व्यवस्था

एंकर चेन मार्गदर्शन, वॉटरटाइटनेस और स्थापना लाभ

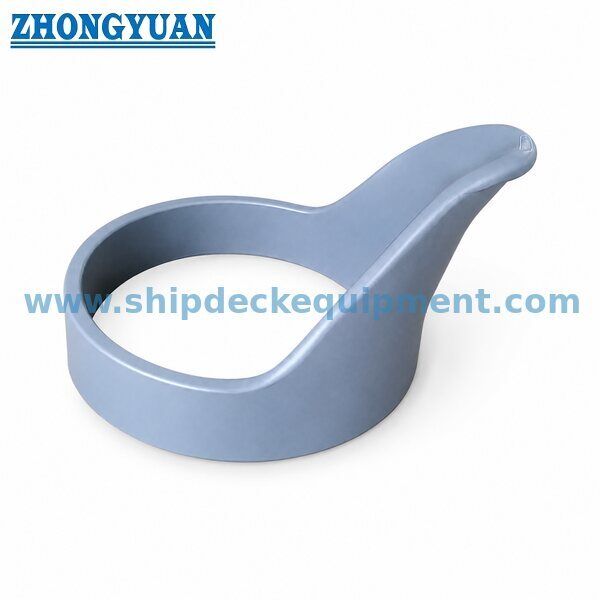

• एक कास्ट स्टील चेन गाइड माउथ एक चिकनी घुमावदार चेन-संपर्क मार्ग प्रदान करता है और इसे असेंबली से पहले अलग से हीट ट्रीटेड, ड्रेस और निरीक्षण किया जा सकता है।
• एक वेल्डेड टाइप B गाइड सेक्शन विरासत मानक द्वारा परिभाषित छोटे चेन-साइज रेंज के लिए एक वैकल्पिक निर्मित निर्माण प्रदान करता है।
• स्टील पाइप या रोल्ड प्लेट बॉडी लंबाई L और स्थापना मार्ग को विंडलास और चेन-लॉकर व्यवस्था से मेल खाने की अनुमति देता है।
• हाफ-राउंड स्टील या अन्य स्वीकृत गोल चैफिंग डिटेल को बेल-माउथ एज में वेल्ड किया जा सकता है ताकि चेन को तेज प्लेट संपर्क से बचाया जा सके।
• आंतरिक सीम, संक्रमण, और स्थानीय उभारों को चिकनाई से पीसा जाना चाहिए ताकि वे चेन यात्रा में बाधा न डालें या केंद्रित घिसाव बिंदु न बनाएं।
• डेक और चेन-लॉकर इंटरफेस को वॉटरटाइट सीमाओं, स्थानीय सुदृढीकरण, वेल्डिंग प्रक्रियाओं और स्वीकृत पतवार ड्राइंग के साथ समन्वित किया जाना चाहिए।
• कास्टिंग निरीक्षण, वेल्ड निरीक्षण, आयामी नियंत्रण, कोटिंग, जल निकासी, क्लोजर, और अंतिम असेंबली जांच को परियोजना विनिर्देश के अनुसार व्यवस्थित किया जा सकता है।

कस्टम विशेषताएँ

• उत्पाद का नाम: मरीन स्परलिंग पाइप / चेन पाइप → एंकर विंडलास चेन व्हील और चेन लॉकर के बीच कंड्यूट।
• प्राथमिक निर्माण: कास्ट स्टील चेन गाइड माउथ + स्टील पाइप या रोल्ड स्टील प्लेट बॉडी → विशिष्ट टाइप A व्यवस्था और सामान्य आधुनिक निर्माण अभ्यास।
• वैकल्पिक निर्माण: वेल्डेड स्टील गाइड सेक्शन → छोटे चेन-साइज रेंज के लिए टाइप B विरासत व्यवस्था।
• चैफिंग एज: स्टील प्लेट + हाफ-राउंड स्टील या स्वीकृत गोल विवरण → बेल-माउथ और ओपनिंग किनारों पर चेन की सुरक्षा करता है।
• विरासत टाइप A रेंज: 15-17 / 19-22 / 25-28 / 31-34 / 37-40 / 43-46 / 49-53 मिमी चेन ग्रुप → केवल तब उपयोग करें जब विरासत मानक की आवश्यकता हो।
• विरासत टाइप B रेंज: 11-13 / 15-17 / 17-19 / 19-22 / 25-28 / 31-34 मिमी चेन ग्रुप → टाइप B मानक में 34 मिमी और उससे कम तक सीमित है।
• पाइप बॉडी: रोल्ड स्टील प्लेट या सीमलेस स्टील ट्यूब → लंबाई L जहाज की व्यवस्था के अनुसार चुनी जाती है।
• सामग्री आधार: विरासत टाइप A गाइड माउथ ZG25 कास्ट स्टील; अन्य भाग A3 कार्बन स्टील → आधुनिक समकक्ष ग्रेड की परियोजना पुष्टि की आवश्यकता है।
• प्रमाणपत्र आवश्यकता: सामग्री ट्रेसबिलिटी, कास्टिंग निरीक्षण, वेल्डिंग रिकॉर्ड, NDT, आयामी निरीक्षण, और वर्ग गवाह सहमत आदेश के दायरे के अनुसार उपलब्ध हैं।

यह कैसे काम करता है

एंकर चेन विंडलास चेन व्हील से निकलती है → चेन कास्ट या वेल्डेड गाइड सेक्शन में प्रवेश करती है → गोल चेन-संपर्क सतहें दिशा परिवर्तन को गाइड करती हैं → स्टील पाइप बॉडी चेन को लंबवत या स्वीकृत झुकाव पर ले जाती है → बेल माउथ चेन को लॉकर में निर्देशित करता है → क्लोजिंग और जल निकासी व्यवस्था समुद्री जल, मिट्टी और मलबे को नियंत्रित करती है

अनुप्रयोग

व्यापारी जहाज | टगबोट | वर्कबोट | अपतटीय सहायता जहाज | कार्गो जहाज | टैंकर | नई निर्माण एंकरिंग सिस्टम | जहाज रूपांतरण परियोजनाएं | विरासत CB 3133 प्रतिस्थापन और संगतता कार्य

प्रमाणन और लाभ

सामग्री प्रमाण पत्र, वेल्डिंग प्रलेखन, NDT रिपोर्ट, आयामी निरीक्षण रिकॉर्ड, वॉटरटाइटनेस-संबंधित निरीक्षण, निर्माता प्रलेखन, और वर्ग गवाह परियोजना विनिर्देश और सहमत आदेश के दायरे के अनुसार व्यवस्थित किए जा सकते हैं।

प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: स्परलिंग पाइप और हॉज पाइप में क्या अंतर है?

A1: एक स्परलिंग पाइप या चेन पाइप एंकर चेन को विंडलास चेन व्हील से चेन लॉकर तक गाइड करता है। एक हॉज पाइप एंकर चेन को डेक एंकरिंग व्यवस्था से डेक के उद्घाटन, एंकर पॉकेट या एंकर बेड की ओर गाइड करता है। वे जहाज एंकरिंग प्रणाली में अलग-अलग घटक हैं।

Q2: CB 3133 टाइप A और टाइप B में क्या अंतर है?

A2: टाइप A एक कास्ट स्टील चेन गाइड माउथ का उपयोग करता है जो एक स्टील पाइप या रोल्ड प्लेट बॉडी से जुड़ा होता है और बड़े विरासत चेन-साइज रेंज को कवर करता है। टाइप B एक वेल्डेड गाइड सेक्शन का उपयोग करता है और मानक द्वारा 34 मिमी और उससे कम के चेन व्यास तक सीमित है। अंतिम विकल्प जहाज ड्राइंग, चेन आकार, स्थापना मार्ग और परियोजना अनुमोदन आवश्यकताओं का पालन करना चाहिए।

Q3: क्या CB 3133-1983 को वर्तमान निर्माण मानक के रूप में इस्तेमाल किया जा सकता है?

A3: नहीं। CB 3133-1983 वापस लिया गया है और इसका कोई पहचाना गया एक-से-एक प्रतिस्थापन नहीं है। इसका उपयोग विरासत प्रतिस्थापन, संगतता और ऐतिहासिक आयामों के लिए किया जा सकता है। नई परियोजनाओं को वर्तमान वर्ग और वैधानिक आवश्यकताओं के साथ-साथ स्वीकृत जहाज-विशिष्ट ड्राइंग का उपयोग करना चाहिए।
