आईएसओ 8146 फोर्जिंग सामग्री ओवल आईप्लेट लिफ्टिंग आई प्लेट शिप मूरिंग उपकरण

जहाज के डेक को फिक्स करने के लिए अंडाकार नेत्र प्लेट

उत्पाद का अवलोकन

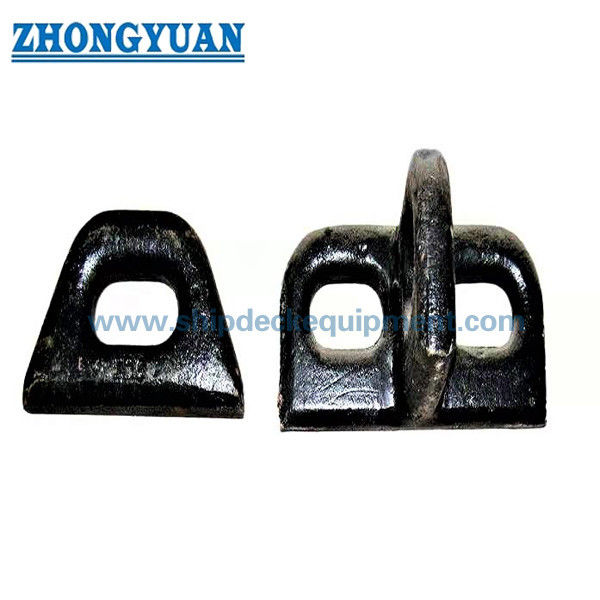

आईएसओ 8146 अंडाकार नेत्र प्लेट एक वेल्डेड जहाज की नेत्र प्लेट है जिसका उपयोग रस्सी के टर्मिनलों, चेन, पल्ली ब्लॉकों, लटकन व्यवस्थाओं और अन्य स्वीकृत जहाज संरचना कनेक्शनों को तय करने के लिए किया जाता है।यह सामान्यतः जहाज के डेक या संरचनात्मक नींव पर स्थापित होता है जहां भार की दिशा, वेल्ड का आकार, आधार का सुदृढीकरण, और निरीक्षण का दायरा कंटेनर ड्राइंग के साथ चेक किया जाना चाहिए।

यह पृष्ठ ग्राहक द्वारा प्रदान किए गए आईएसओ 8146 डेटा के अनुसार आपूर्ति किए गए एक फोल्ड / स्टील अंडाकार नेत्रपटल के लिए तैयार किया गया है। आपूर्ति की गई जानकारी में 0 से नाममात्र आकार के साथ प्रकार ए और प्रकार बी की सूची दी गई है।4 से 50 और 4 kN से 500 kN तक अनुमत भार. Online ISO reference information indicates that ISO 8146 lays down dimensions and materials for oval eyeplates primarily intended for ship deck mounting and as guy eyeplates on shipboard cargo-handling booms for cargo handling purposes; अंतिम रिलीज से पहले सटीक आईएसओ संस्करण वर्ष की पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकारः अंडाकार नेत्रपटल/डेक नेत्रपटल → स्वीकृत जहाज संरचना के निर्धारण बिंदुओं जैसे रस्सी टर्मिनलों, चेन और पल्ली ब्लॉक के लिए प्रयोग किया जाता है।
• मानक संदर्भः आईएसओ 8146 → आपूर्ति किए गए डेटा में आईएसओ 8146-1990 कहा गया है; ऑनलाइन आईएसओ जानकारी आईएसओ 8146 दर्शाता हैः1985, इसलिए परियोजना मानक संस्करण की पुष्टि की जानी चाहिए।
• प्रकार सीमाः प्रकार A और प्रकार B → प्रकार का चयन पोत के चित्र, माउंटिंग फॉर्म और भार दिशा का पालन करना चाहिए।
• नाममात्र आकार सीमाः 0.4 से 50 → नामकरण सीमा अनुमेय भार वर्गों के अनुरूप 4 kN से 500 kN तक।
• अनुमेय भारः 4 से 500 केएन → इस शब्द का प्रयोग सावधानीपूर्वक करें और इसे परियोजना अनुमोदन के बिना SWL, MBL, ब्रेक लोड या परीक्षण भार के रूप में पुनः न लिखें।
• आपूर्ति किए गए माउंटिंग डेटाः टाइप ए वेल्डिंग एस / जी न्यूनतम मान → वेल्ड विवरण और आसपास के डेक सुदृढीकरण को शिपयार्ड या डिजाइन कार्यालय द्वारा पुष्टि की जानी चाहिए।
• सामग्री विकल्पः नरम स्टील, सी-एमएन स्टील फोर्जिंग, स्टेनलेस स्टील, या परियोजना-विशिष्ट सामग्री → अंतिम ग्रेड और प्रमाण पत्र के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर के रूप में संदर्भ → अंतिम कोटिंग, गैल्वनाइजिंग, या स्टेनलेस स्टील परिष्करण परियोजना की आवश्यकता का पालन करता है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: आईएसओ 8146 ओवल नेत्र पट्टी प्रकार की पुष्टि करें: प्रकार ए या प्रकार बी, पात्र ड्राइंग और माउंटिंग व्यवस्था के अनुसार।

चरण 2: 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 से नाममात्र आकार और अनुमेय भार वर्ग की पुष्टि करें।

चरण 3: लोड दिशा, कनेक्शन भाग और अनुप्रयोग की पुष्टि करें: रस्सी टर्मिनल, चेन, पुली ब्लॉक, लटकन बिंदु, डेक निर्धारण बिंदु, या अनुमोदित कार्गो हैंडलिंग / आदमी नेत्र पट्टी का उपयोग।

चरण 4: डेक या संरचनात्मक नींव, वेल्ड की लंबाई, वेल्ड का आकार, स्थानीय सुदृढीकरण, और यह पुष्टि करें कि वस्तु का उपयोग नए निर्माण या प्रतिस्थापन के लिए किया जाता है या नहीं।

चरण 5: सामग्री के ग्रेड, फोर्जिंग की आवश्यकता, सतह उपचार, कोटिंग सिस्टम, मात्रा, प्रमाणपत्र के दायरे और वर्ग गवाह निरीक्षण की आवश्यकता की पुष्टि करें।

चरण 6: यदि उपलब्ध हो तो स्थापना चित्र, भार गणना या अनुमोदन नोट, वितरण गंतव्य, आवश्यक वितरण समय और संदर्भ तस्वीरें प्रदान करें।

संरचना

Forged / steel oval eyeplate body | Oval eye opening | Welded mounting base | Smooth shackle-contact radius | Load direction reference area | Type A / Type B mounting configuration | Shop primer or specified surface treatment

फोर्जिंग, वेल्डिंग और इंजीनियरिंग के फायदे

• अंडाकार आंख का आकार बंधनों, रस्सी के टर्मिनलों और पोली ब्लॉकों के लिए एक परिभाषित कनेक्शन बिंदु प्रदान करता है जहां पोत के चित्र में आईएसओ 8146 आयाम निर्दिष्ट किए जाते हैं।
• फोल्ड या स्टील सामग्री विकल्पों को अनुमेय भार, सामग्री प्रमाण पत्र आवश्यकता, संक्षारण वातावरण और वर्ग निरीक्षण दायरे के अनुसार चुना जाना चाहिए।
• आंखों के उद्घाटन और संपर्क त्रिज्या को पहना जाना चाहिए और तेज स्थानीय संपर्क को कम करने के लिए निरीक्षण किया जाना चाहिए जो चेन, पिन, रस्सी के अंत या जुड़े फिटिंग को नुकसान पहुंचा सकता है।
• प्रकार ए वेल्डिंग आयाम s और g आपूर्ति की गई तालिका में सूचीबद्ध हैं, लेकिन वास्तविक वेल्डिंग विवरण और स्थानीय डेक सुदृढीकरण को शिपयार्ड या डिजाइन कार्यालय द्वारा पुष्टि की जानी चाहिए।
• लोड दिशा नेत्र पट्टी के उपयोग के लिए महत्वपूर्ण है। उत्पाद को अनुमोदित खींच दिशा, कोण सीमा, डेक समर्थन, या निरीक्षण दायरे के बाहर इस्तेमाल नहीं किया जाना चाहिए।
• तैयार सतहों को फोर्जिंग, मशीनिंग, पीसने और सतह तैयार करने के बाद दिखाई देने वाले दरारों और छीलने के लिए निरीक्षण किया जाना चाहिए।
• अनुमेय भार को SWL, MBL, ब्रेक लोड, प्रूफ लोड और परीक्षण भार से अलग रखा जाता है ताकि गलत इंजीनियरिंग व्याख्या से बचा जा सके।

कस्टम विशेषताएं

• मानकः आईएसओ 8146 → उपयोग जब शिपयार्ड, मालिक, या ड्राइंग आईएसओ अंडाकार eyeplate आयाम निर्दिष्ट करता है।
• प्रकारः प्रकार A / प्रकार B → माउंटिंग के रूप और पोत के चित्र के अनुसार चयन; प्रकार A वेल्डिंग मान वर्तमान तालिका में प्रदान किए जाते हैं।
• नाममात्र आकारः 0.4 से 50 → अनुमेय भार वर्ग और स्थापना स्थान के अनुसार चयनित।
• अनुमेय भारः 4 से 500 केएन → आपूर्ति किए गए आंकड़ों से भार वर्ग; स्वचालित रूप से SWL, MBL, प्रूफ लोड या ब्रेक लोड नहीं।
• सामग्रीः हल्के स्टील / सी-एमएन स्टील फोर्जिंग / स्टेनलेस स्टील → अंतिम सामग्री ग्रेड और प्रमाण पत्र की आवश्यकता को उद्धरण से पहले पुष्टि की जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर → अंतिम कोटिंग पोत पेंटिंग विनिर्देश या ग्राहक की आवश्यकता का पालन करती है।
• निरीक्षण फोकसः आंख खोलना, फोल्ड बॉडी, वेल्ड तैयारी, दृश्य दरारें/फ्लेकिंग और आयामी नियंत्रण → शिपयार्ड स्वीकृति के लिए महत्वपूर्ण।
• प्रमाणपत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → वर्ग निरीक्षण और प्रमाणपत्र के स्तर की उद्धरण से पहले पुष्टि की जानी चाहिए।

यह कैसे काम करता है

Ship structure or deck foundation is prepared → Oval eyeplate is welded according to approved drawing → Shackle / rope terminal / pulley block is connected through the eye opening → Permissible load is applied in the approved direction → Welds, परियोजना आवश्यकताओं के अनुसार सामग्री की ट्रेसेबिलिटी, कोटिंग और निरीक्षण की जांच की जाती है

आवेदन

Ship deck fixing points | Rope terminal connections | Shackle connection points | Pulley block fixing | Lashing arrangements | Guy eyeplates on shipboard cargo-handling booms when approved | Newbuilding and replacement projects | Shipyard repair and retrofit

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या इस आईएसओ 8146 अंडाकार नेत्र प्लेट का उपयोग लिफ्टिंग नेत्र प्लेट के रूप में किया जा सकता है?

A1: इसे बिना स्वीकृति के सामान्य उठाने वाली आँख प्लेट के रूप में नहीं माना जाना चाहिए।आईएसओ ऑनलाइन जानकारी में कहा गया है कि अंडाकार नेत्रपटल जहाज के डेक पर लगाने के लिए हैं और कार्गो हैंडलिंग के प्रयोजनों के लिए जहाज के कार्गो हैंडलिंग बूम पर आदमी नेत्रपटल के रूप में हैं।वस्तुतः उठाने या माल संभालने का प्रयोग जहाज के डिजाइन, भार की दिशा, वेल्ड विवरण, डेक सुदृढीकरण और वर्ग अनुमोदन की आवश्यकताओं के अनुसार होना चाहिए।

Q2: क्या स्वीकृत भार SWL, MBL, ब्रेक लोड या परीक्षण भार के समान है?

A2: नहीं. आपूर्ति की गई तालिका अनुमेय भार का उपयोग करती है. इसे SWL, MBL, ब्रेक लोड, प्रूफ लोड,या परीक्षण भार जब तक कि परियोजना ड्राइंग या अनुमोदन दस्तावेज में भार संबंध स्पष्ट रूप से परिभाषित नहीं किया गया है.

Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?

A3: आईएसओ संस्करण, प्रकार ए या प्रकार बी, नाममात्र आकार, अनुमेय भार, सामग्री ग्रेड, सतह उपचार, मात्रा, प्रमाण पत्र की आवश्यकता, स्थापना ड्राइंग, भार दिशा की पुष्टि करेंडिलीवरी का स्थान, और आवश्यक वितरण समय।
