उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी554-2008 | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते हैं |
|---|---|---|---|
| नाममात्र व्यास: | 50 से 200 मिमी | वज़न: | 7 से 103 किग्रा |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | एसडब्ल्यूएल रेंज: | 13KN- 62KN |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि | प्रकार: | बोल्टयुक्त कनेक्शन |
उत्पाद विवरण

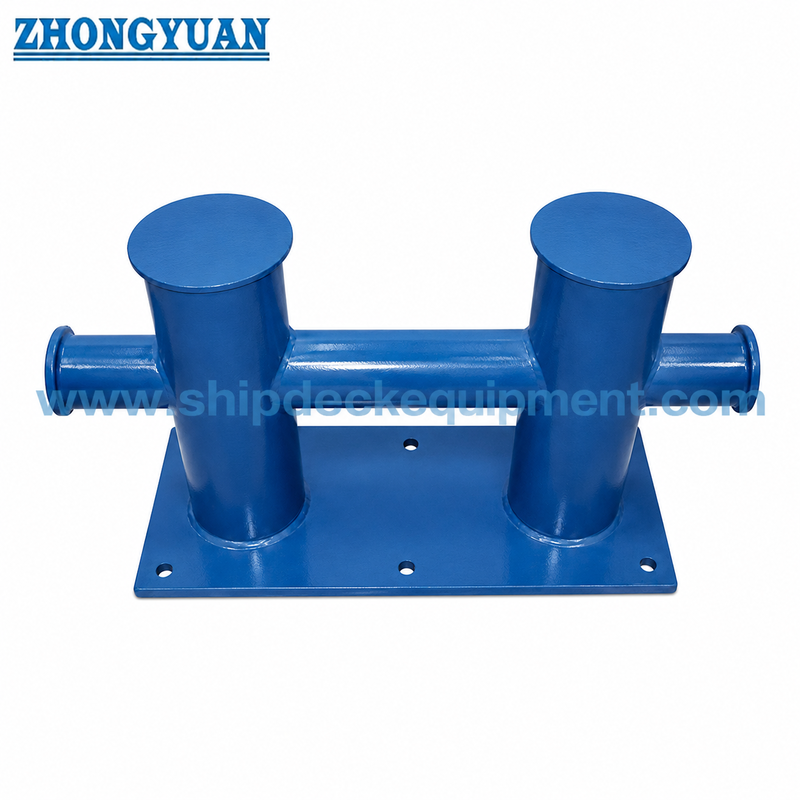

पोत की लंगर लगाने के लिए बोल्टेड बेस डबल क्रॉस बिट बोलार्ड GB/T 554 प्रकार DL DN50 ₹175
उत्पाद का अवलोकन
GB/T 554 प्रकार DL bolted base double cross bitt bollard एक वेल्डेड स्टील-पाइप लंगर bollard है जहाज़ डेक व्यवस्थाओं के लिए जहां एक फ्लैट bolted आधार निर्दिष्ट है।आपूर्ति किए गए उत्पादन स्पष्टीकरण के अनुसार, डीएल कॉन्फ़िगरेशन का उपयोग DN200 से कम नाममात्र व्यास के लिए किया जाता है और आम तौर पर छोटे जहाजों, काम करने वाली नौकाओं, बैगों, पोंटूनों के लिए चुना जाता है,और पुर्ननिर्माण डेक के पद जहां जहाज खींचने के लिए बोल्ट की स्थापना की आवश्यकता होती है.
टाइप डीएच डेक वेल्डेड संस्करण की तुलना में, टाइप डीएल को इसके फ्लैट बेस प्लेट और बोल्ट डेक कनेक्शन द्वारा परिभाषित किया गया है। बोलार्ड बॉडी स्टील पाइप और स्टील प्लेट से निर्मित है;क्षैतिज क्रॉस पाइप शक्ति और बल हस्तांतरण का समर्थन करने के लिए डबल-बिट संरचना के माध्यम से निरंतर हैरस्सी से संपर्क करने वाले वेल्ड को रस्सी के नुकसान को कम करने के लिए चिकना किया जाना चाहिए, जबकि उत्पादन से पहले बोल्ट फाउंडेशन, समर्थन प्लेट और डेक सुदृढीकरण की पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद का प्रकारः बोल्टेड बेस डबल क्रॉस बिट बोलार्ड → फ्लैट-बेस डेक इंस्टॉलेशन जब बोल्टिंग निर्दिष्ट है।
- मानक और प्रकारः GB/T 554-2008 प्रकार DL → जहाज के लंगर लगाने के उपकरण के लिए डबल क्रॉस बिट बोलार्ड संरचना।
- नाममात्र व्यास सीमाः DN50 √ DN175 → आपूर्ति स्पष्टीकरण के अनुसार DN200 से नीचे के बोल्ट किए गए संस्करण के लिए उपयोग किया जाता है।
- SWL रेंजः 1362 kN → प्रारंभिक बोलार्ड चयन के लिए; डेक फाउंडेशन और बोल्ट व्यवस्था के लिए परियोजना की जांच की आवश्यकता होती है।
- निर्माणः वेल्डेड स्टील पाइप और स्टील प्लेट → आदेश की आवश्यकता के अनुसार रोल्ड प्लेट पाइप या स्टील पाइप से निर्मित।
- बेस कनेक्शनः बोल्ट फ्लैट बेस → बोल्ट का आकार, बोल्ट ग्रेड, समर्थन प्लेट और डेक फाउंडेशन को उद्धरण से पहले पुष्टि की जानी चाहिए।
- रस्सी-संपर्क परिष्करणः बोर मुक्त सतह और चिकनी जमीन वेल्ड → लंगर रस्सी के स्थानीय कटौती या घर्षण को कम करने में मदद करता है।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम पेंट, गैल्वनाइजिंग, या स्टेनलेस पॉलिशिंग परियोजना की आवश्यकता का पालन करता है।
मुख्य तकनीकी मापदंड
| नाममात्र व्यास | SWL (kN) | A(mm) | A1(मिमी) | A2(मिमी) | बी(मिमी) | डी/डी1(मिमी) | H(मिमी) | L(मिमी) | बोल्ट व्यवस्था | वजन (किलो) |
| DN50 | 13 | 180 | 270 | 90 | 130 | 50 / 65 | 190 | 310 | M12 × 6 | 7 |
| DN75 | 18 | 275 | 400 | 125 | 170 | 75 / 95 | 290 | 450 | M16 × 6 | 16 |
| DN100 | 25 | 350 | 494 | 144 | 200 | 100 / 120 | 350 | 550 | M18 × 6 | 27 |
| DN125 | 31 | 425 | 590 | 170 | 240 | 125 / 145 | 425 | 660 | M22 × 6 | 49 |
| DN150 | 43 | 500 | 700 | 200 | 270 | 150 / 170 | 500 | 770 | M22 × 6 | 71 |
| DN175 | 62 | 530 | 774 | 241 | 320 | 180 / 200 | 550 | 850 | M24 × 6 | 103 |
नोटः बोल्ट व्यवस्था, बोल्ट ग्रेड, डेक सम्मिलन/बैक प्लेट और स्थापना कसने की आवश्यकता को उत्पादन से पहले परियोजना ड्राइंग के साथ पुष्टि की जानी चाहिए।
चयन और जांच गाइड
चरण 1: GB/T 554 प्रकार DL और नाव की लंगर लगाने की व्यवस्था के अनुसार नाममात्र व्यास DN50DN175 की पुष्टि करें।
चरण 2: आवश्यक SWL, रस्सी की दिशा, पोत का प्रकार, और क्या डेक लेआउट के लिए एक बुलटेड फ्लैट-बेस बोलार्ड की आवश्यकता है, इसकी पुष्टि करें।
चरण 3: उद्धरण से पहले बोल्ट आकार, बोल्ट मात्रा, बोल्ट ग्रेड, समर्थन प्लेट, डेक सम्मिलन और नींव संरचना की पुष्टि करें।
चरण 4: सामग्री की आवश्यकता की पुष्टि करेंः हल्के स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, या विशेष स्टील यदि निर्दिष्ट है तो बर्फ वर्ग की परियोजनाओं के लिए।
चरण 5: सतह उपचार की पुष्टि करें: दुकान प्राइमर, अंतिम पेंट प्रणाली, गैल्वनाइजिंग, दर्पण/साटन पॉलिश स्टेनलेस फिनिश, या अन्य निर्दिष्ट फिनिश।
चरण 6: आदेश देने से पहले प्रमाणपत्र के दायरे की पुष्टि करेंः निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग निरीक्षण, गवाह निरीक्षण, या अन्य परियोजना आवश्यकता।
चरण 7: मात्रा, गंतव्य, अपेक्षित वितरण समय, डेक ड्राइंग और संदर्भ तस्वीरें प्रदान करें यदि उपलब्ध हो।
संरचना
Bolted flat base | Two vertical bitts | Continuous horizontal cross pipe | Welded pipe-and-plate assembly | Smooth ground rope-contact welds | Bolt holes / foundation interface | Shop primer or specified finish
बोल्टेड इंस्टॉलेशन, वेल्डिंग और रस्सी-संपर्क लाभ
- फ्लैट बुलटेड बेस उपयुक्त है जहां पोत ड्राइंग के लिए सीधे डेक वेल्डिंग के बजाय एक हटाने योग्य या बुलटेड डेक फाउंडेशन की आवश्यकता होती है।
- निरंतर क्षैतिज पाइप दोहरी बिट्स संरचना से होकर गुजरता है, जिससे दो ऊर्ध्वाधर बिट्स के बीच शक्ति निरंतरता और बल हस्तांतरण में मदद मिलती है।
- स्टील प्लेट को पाइप में लपेटा जा सकता है और वेल्डेड किया जा सकता है, या स्टील पाइप का उपयोग सीधे आकार, सामग्री उपलब्धता और परियोजना आवश्यकता के आधार पर किया जा सकता है।
- रस्सी के संपर्क वाले क्षेत्रों में वेल्ड बीन्स को निर्माण के बाद चिकनी जमीन पर रखा जाना चाहिए ताकि तेज किनारों से बचा जा सके जो लंगर रस्सी को नुकसान पहुंचा सकते हैं।
- बोल्ट किए गए आधार के लिए डेक फाउंडेशन के उचित डिजाइन की आवश्यकता होती है। बोल्ट ग्रेड, समर्थन प्लेट, छेद सहिष्णुता और कसने की आवश्यकता को शिपयार्ड या डिजाइन कार्यालय द्वारा पुष्टि की जानी चाहिए।
- प्रकार डीएल को प्रकार डीएच से स्पष्ट रूप से अलग किया गया हैः डीएल एक बोल्ट फ्लैट बेस का उपयोग करता है और आपूर्ति किए गए स्पष्टीकरण के अनुसार डीएन 200 से नीचे की सीमा तक सीमित है।
कस्टम विशेषताएं
- मानकः GB/T 554-2008 → प्रकार DL बोलार्ड के रूप, आयाम, SWL और वजन के लिए संदर्भ।
- प्रकार: डीएल → डेक के लंगर लगाने के लिए डबल क्रॉस बिट कॉन्फ़िगरेशन।
- नाममात्र व्यासः DN50 / DN75 / DN100 / DN125 / DN150 / DN175 → SWL, डेक लेआउट और पोत के चित्र के अनुसार चुना गया।
- SWL रेंजः 13?? 62 kN → बोलार्ड चयन के लिए प्रयोग किया जाता है; इसे रस्सी MBL या उठाने के भार के शब्दों के साथ मिश्रित नहीं किया जाना चाहिए।
- आधार का रूपः फ्लैट बोल्ट बेस → उपयुक्त जब लंगर डेक के लिए एक बोल्ट फाउंडेशन निर्दिष्ट किया जाता है।
- विनिर्माण विधि: परियोजना की आवश्यकता के अनुसार वेल्डेड स्टील पाइप और स्टील प्लेट → रोल्ड प्लेट पाइप या स्टील पाइप का उपयोग किया जा सकता है।
- रस्सी-संपर्क खत्मः वेल्ड को तैयार किया गया और चिकना → लंगर रस्सी के साथ तेज स्थानीय संपर्क को कम करने के लिए बनाया गया।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग पोत पेंटिंग विनिर्देश या खरीद आदेश का पालन करती है।
- प्रमाणपत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → वर्ग अनुमोदन और निरीक्षण के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Mooring rope is led to the bollard → Rope wraps around the double-cross bitt structure → Smooth pipe and dressed weld areas guide rope contact → Load is transferred through the continuous cross pipe and bolted base → Deck foundation and bolts transfer the load into the vessel structure
आवेदन
छोटे जहाज ∙ कार्ययात्रा ∙ बारगे ∙ पोंटून ∙ अंतर्देशीय जहाज ∙ बंदरगाह सेवा पोत ∙ पुनर्व्यवस्थित लंगर स्टेशन ∙ बॉल्ट डेक नींव
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: GB/T 554 प्रकार DL और प्रकार DH के बीच मुख्य अंतर क्या है?
A1: प्रकार DL एक फ्लैट बोल्ट बेस का उपयोग करता है और आपूर्ति की गई स्पष्टीकरण के अनुसार DN200 से कम नाममात्र व्यास के लिए उपयोग किया जाता है। प्रकार DH एक डेक वेल्डेड बेस का उपयोग करता है और पूरे DN50?? DN300 रेंज को कवर करता है।दोनों संस्करणों को एक ही स्थापना विवरण या तस्वीरें साझा नहीं करना चाहिए.
प्रश्न 2: क्या टाइप डीएल का प्रयोग किया जा सकता है जब पात्र के चित्रण के लिए एक वेल्डेड आधार की आवश्यकता होती है?
A2: आम तौर पर एक वेल्डेड डेक स्थापना प्रकार DH विन्यास का उपयोग करना चाहिए। एक bolted प्रकार DL bollard एक वेल्डेड व्यवस्था में बदलने के लिए ड्राइंग की पुष्टि, नींव की समीक्षा,और वेल्डिंग विवरण अनुमोदन.
Q3: प्रकार DL के लिए उद्धरण देने से पहले किस जानकारी की आवश्यकता है?
A3: नाममात्र व्यास, SWL, बोल्ट व्यवस्था, डेक की नींव, सामग्री, सतह उपचार, मात्रा, प्रमाण पत्र की आवश्यकता, वितरण गंतव्य, आवश्यक वितरण समय की पुष्टि करें,और डेक ड्राइंग या संदर्भ तस्वीरें.
