रोलर बार टाइप एंकर चेन स्टॉपर -- GB/T 3844 42 ′′ 132 मिमी एंकर चेन के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी/टी 3844-2000 | प्रकार: | रोलर लीवर प्रकार |
|---|---|---|---|
| चेन का आकार: | 42-132 मिमी | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, नोड्यूलर कास्ट आयरन, स्टील फोर्जिंग |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| प्रमुखता देना: | रोलर लीवर चेन स्टॉपर,समुद्री रोलर लीवर चेन स्टॉपर,जीबी / टी 3844-2000 शिप मूरिंग उपकरण |
||
उत्पाद विवरण
रोलर बार टाइप एंकर चेन स्टॉपर -- GB/T 3844 42 ′′ 132 मिमी एंकर चेन के लिए
उत्पाद का अवलोकन
GB/T 3844 रोलर बार प्रकार की एंकर चेन टॉपर एक डेक-इंस्टॉल चेन होल्डिंग डिवाइस है जिसका उपयोग जहाज के एंकरिंग व्यवस्थाओं में एंकर चेन और एंकर को सुरक्षित करने के लिए किया जाता है।यह आम तौर पर लंगर श्रृंखला लाइन में व्यवस्थित किया जाता है पेंच द्वारा ले जाने वाले पकड़ लोड को कम करने और भारी समुद्र की स्थिति में श्रृंखला को नियंत्रित रखने के लिए.
यह पृष्ठ 44 से 132 नाममात्र व्यास के लिए GB/T 3844-2000 रोलर लीवर/रोलर बार प्रकार पर केंद्रित है, जो आपूर्ति की गई पैरामीटर तालिका के अनुसार 42 से 132 मिमी तक श्रृंखला व्यास को कवर करता है।इंजीनियरिंग चयन के लिए, बंदर पट्टी/गेट पट्टी का निर्दिष्ट धातु मिश्र धातु स्टील के रूप में है, बंदर क्षेत्र के चारों ओर साइड दीवार प्लेटों विशेष रूप से प्रबलित कर रहे हैं,और शाफ्ट स्नेहन डिजाइन श्रृंखला पहिया / रोलर के लचीले घूर्णन का समर्थन करता हैपोत की स्थापना की स्थिति और चेन के प्रवेश/निकास के कोणों को प्रदान किया जाना चाहिए क्योंकि वे सीधे चेन stopper की ऊंचाई और चेन-लाइन संरेखण को प्रभावित करते हैं।
त्वरित विनिर्देश
- उत्पाद प्रकारः रोलर बार प्रकार के एंकर चेन टॉपर → एंकर चेन और एंकर की स्थिति को एंकर ऑपरेशन के बाद रखता है और विंडलास को पकड़ने के भार को कम करता है।
- तकनीकी मानकः GB/T 3844-2000 → मानक प्रकार, नाममात्र व्यास सीमा, मुख्य आयाम और उद्धरण चयन के लिए संदर्भ।
- चेन व्यास सीमाः 42132 मिमी से नाममात्र व्यास 44132 → मानक टेबल सीमा के लिए उपयुक्त; छोटी चेन आकारों को अलग से पुष्टि की जानी चाहिए।
- मजबूती का आधारः प्रदान किए गए विवरण के अनुसार लंगर श्रृंखला के 80% न्यूनतम टूटने वाले भार के संदर्भ में डिज़ाइन किया गया → यह एक डिज़ाइन आधार है, वेब पेज SWL घोषणा नहीं है।
- क्लॉपर बार/गेट बारः आपूर्ति किए गए विनिर्माण नोट के अनुसार फोल्ड मिश्र धातु स्टील → चेन-कॉन्टैक्ट होल्डिंग बिंदु के लिए चुना गया जहां स्थानीय बल केंद्रित है।
- साइड वॉल प्लेट्सः विशेष रूप से क्लस्टर बार क्षेत्र के चारों ओर प्रबलित → क्लस्टर बॉडी और डेक फाउंडेशन में एंकर चेन खींचने के हस्तांतरण का समर्थन करता है।
- शाफ्ट और रोलर डिजाइनः स्नेहन व्यवस्था लचीली चेन व्हील / रोलर रोटेशन का समर्थन करती है → ऑपरेशन के दौरान आंदोलन, रखरखाव और चेन संरेखण में मदद करती है।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर संदर्भ के रूप में → जस्ती, पॉलिश या अनुकूलित परिष्करण परियोजना विनिर्देश द्वारा पुष्टि की जानी चाहिए।
मुख्य तकनीकी मापदंड
| नाममात्र व्यास |
चेन डाय. (मिमी) |
L | L1 | L2 | L3 | L4 | बी | b1 | D | d1 | d2 | h1 | h2 | t | t1 | वजन (किलो) |
| 44 | 42~44 | 1000 | 370 | 400 | 270 | 80 | 380 | 260 | 484 | 22 | 69 | 392 | 281 | 12 | 32 | 274 |
| 48 | ४६~४८ | 1050 | 420 | 450 | 300 | 85 | 446 | 286 | 528 | 26 | 73 | 414 | 306 | 12 | 34 | 351 |
| 52 | 50~52 | 1100 | 440 | 500 | 320 | 90 | 510 | 310 | 572 | 32 | 77 | 440 | 338 | 14 | 36 | 451 |
| 56 | 54~56 | 1150 | 450 | 550 | 340 | 92 | 556 | 316 | 600 | 34 | 81 | 460 | 354 | 15 | 38 | 536 |
| 60 | 58~60 | 1200 | 470 | 570 | 360 | 95 | 610 | 330 | 620 | 38 | 87 | 490 | 378 | 16 | 40 | 651 |
| 64 | 62 से 64 | 1250 | 500 | 600 | 370 | 100 | 666 | 346 | 640 | 40 | 94 | 520 | 400 | 17 | 42 | 753 |
| 68 | 66~68 | 1300 | 550 | 640 | 39 | 102 | 732 | 372 | 680 | 42 | 101 | 540 | 420 | 18 | 45 | 939 |
| 73 | 70~73 | 1350 | 570 | 670 | 41 | 110 | 800 | 400 | 730 | 45 | 109 | 580 | 460 | 20 | 48 | 1178 |
| 78 | 76~78 | 1400 | 610 | 700 | 442 | 115 | 865 | 425 | 780 | 48 | 116 | 630 | 490 | 22 | 50 | 1422 |
| 84 | ८१-८४ | 1460 | 650 | 740 | 475 | 120 | 940 | 454 | 840 | 50 | 124 | 670 | 530 | 24 | 55 | 1758 |
| 90 | 87 से 90 | 1540 | 710 | 780 | 507 | 135 | 1030 | 484 | 900 | 55 | 132 | 720 | 570 | 26 | 60 | 2171 |
| 95 | 92 से 95 | 1600 | 740 | 820 | 535 | 140 | 1080 | 508 | 950 | 58 | 139 | 760 | 610 | 28 | 65 | 2567 |
| 102 | 97~102 | 1680 | 790 | 870 | 572 | 145 | 1150 | 540 | 1020 | 60 | 148 | 800 | 650 | 30 | 70 | 2755 |
| 107 | 105~107 | 1750 | 840 | 900 | 600 | 150 | 1210 | 569 | 1070 | 63 | 154 | 860 | 690 | 32 | 75 | 3640 |
| 114 | १११~११४ | 1820 | 880 | 940 | 637 | 160 | 1270 | 598 | 1140 | 68 | 163 | 910 | 740 | 34 | 80 | 4302 |
| 122 | 117~122 | 1880 | 930 | 1010 | 679 | 165 | 1340 | 632 | 1220 | 70 | 173 | 980 | 790 | 36 | 85 | 5326 |
| 132 | 124~132 | 1960 | 1000 | 1080 | 730 | 175 | 1440 | 674 | 1320 | 75 | 185 | 1060 | 860 | 38 | 90 | 6244 |
चयन और जांच गाइड
चरण 1: GB/T 3844-2000 रोलर बार/रोलर लीवर के प्रकार और वास्तविक एंकर चेन व्यास के अनुसार नाममात्र व्यास 44132 की पुष्टि करें।
चरण 2: पोत की स्थापना की स्थिति, वाइंडलास-टू-हाउस-पाइप व्यवस्था, चेन प्रवेश कोण और चेन निकास कोण प्रदान करें ताकि चेन stopper ऊंचाई और चेन लाइन संरेखण की जांच की जा सके।
चरण 3: एंकर चेन ग्रेड, चेन न्यूनतम तोड़ने भार और वर्गीकरण की आवश्यकता की पुष्टि करें।आपूर्ति की गई 80% चेन न्यूनतम टूटने भार के डिजाइन आधार को पात्र डिजाइन और वर्ग अनुमोदन के दायरे के खिलाफ सत्यापित किया जाना चाहिए.
चौथा चरणः फोर्ज्ड मिश्र धातु स्टील स्टॉपर बार/गेट बार, साइड वॉल प्लेट, बॉडी, शाफ्ट, रोलर और किसी भी सामग्री ट्रेस करने की आवश्यकता के लिए सामग्री आवश्यकताओं की पुष्टि करें।
चरण 5: सतह उपचार, एनडीई निरीक्षण के दायरे, स्नेहन आवश्यकता, निर्माता प्रमाण पत्र या वर्ग प्रमाण पत्र आवश्यकता, मात्रा, वितरण गंतव्य और आवश्यक वितरण समय की पुष्टि करें।
चरण 6: जीए ड्राइंग, स्थापना ड्राइंग, संदर्भ फोटो या प्रतिस्थापन नमूना जानकारी प्रदान करें यदि चेन stopper मरम्मत या retrofit परियोजना के लिए है।
संरचना
Deck-mounted chain stopper body | Roller bar / roller lever arrangement | Forged alloy steel stopper bar / gate bar | Reinforced side wall plates | Chain wheel / roller | Lubricated shaft | Chain holding interface | Mounting base | Project-specified coating
एंकर चेन होल्डिंग, फैब्रिकेशन और इंजीनियरिंग फायदे
- धातु मिश्र धातु स्टील की जाली बंद पट्टी/गेट पट्टी को चेन-संपर्क पकड़ बिंदु के लिए चुना जाता है जहां स्थानीय चेन बल केंद्रित है।
- साइड वॉल प्लेटों को क्लॉपर बार क्षेत्र के चारों ओर मजबूत किया जाता है ताकि क्लॉपर संरचना के माध्यम से पकड़ बल को विंडलास द्वारा ले जाने के बजाय स्थानांतरित किया जा सके।
- रोलर/रॉलर की व्यवस्था बंदूक खोलने या छोड़ने पर चेन की गति का मार्गदर्शन करने में मदद करती है, जबकि चिकनी शाफ्ट लचीली चेन व्हील/रोलर रोटेशन का समर्थन करती है।
- चेन टॉपर की ऊंचाई को वास्तविक स्थापना स्थिति और चेन प्रवेश/निकास कोणों के साथ मेल खाना चाहिए ताकि चेन लिंक को टॉपर बार को सही ढंग से मिल सके और असामान्य साइड लोड को कम किया जा सके।
- आपूर्ति की गई ताकत का संदर्भ 80% एंकर चेन के न्यूनतम टूटने के भार का है; अंतिम चयन एंकर चेन ग्रेड, जहाज की व्यवस्था, डेक फाउंडेशन के साथ जांच की जानी चाहिए,और वर्ग अनुमोदन की आवश्यकता.
- इपोक्सी दुकान प्राइमर के साथ Sa 2.5 ब्लास्टिंग का उपयोग एक संदर्भ संक्षारण सुरक्षा व्यवस्था के रूप में किया जा सकता है, जबकि अंतिम कोटिंग पोत पेंटिंग विनिर्देश या ग्राहक की आवश्यकता का पालन करती है।
- एनडीई निरीक्षण और सामग्री की ट्रेस करने की व्यवस्था परियोजना की आवश्यकता के अनुसार की जा सकती है, विशेष रूप से फोर्ज, वेल्डेड, कास्ट और लोड-ट्रांसफर क्षेत्रों के लिए।
कस्टम विशेषताएं
- मानकः GB/T 3844-2000 → जब कंटेनर ड्राइंग या खरीद विनिर्देश इस मानक श्रृंखला stopper प्रकार के लिए कहता है।
- प्रकारः रोलर बार/रोलर लीवर प्रकार → लंगर श्रृंखला पकड़ और लंगर श्रृंखला लाइन में windlass भार को कम करने के लिए उपयुक्त।
- नाममात्र व्यासः 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → वास्तविक श्रृंखला व्यास के अनुसार चुना गया।
- चेन का आकारः 42~132 मिमी → आपूर्ति की गई तालिका के आधार पर; छोटी चेन के आकार के लिए अलग डिजाइन या अन्य मानक पुष्टि की आवश्यकता होती है।
- डिजाइन ताकत आधारः 80% एंकर चेन न्यूनतम टूटने भार → चयन संदर्भ चेन ग्रेड और वर्गीकरण अनुमोदन के साथ जाँच की जानी है; उत्पाद SWL के रूप में नहीं लिखा गया है।
- क्लॉपर बार सामग्रीः फोल्ड मिश्र धातु स्टील → गेट/बार घटक के लिए निर्दिष्ट जहां उच्च चेन खींच का विरोध किया जाता है।
- साइड वॉल प्लेट सुदृढीकरणः क्लॉपर क्षेत्र में सुदृढ़ → श्रृंखला पकड़ बिंदु के चारों ओर संरचनात्मक समर्थन में सुधार करता है।
- स्थापना डेटाः कंटेनर की स्थिति और चेन प्रवेश/निकास कोण → चेन stopper ऊंचाई और चेन-लाइन ज्यामिति की पुष्टि के लिए प्रयोग किया जाता है।
- सामग्री विकल्पः नरम स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्ट स्टील, नोड्यूलर कास्ट आयरन और स्टील फोर्जिंग → उत्पादन से पहले अंतिम घटक सामग्री के ग्रेड की पुष्टि की जानी चाहिए।
- सतह उपचारः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, जस्ती, पॉलिश, या अनुकूलित खत्म → अंतिम कोटिंग परियोजना विनिर्देश का पालन करता है।
- प्रमाण पत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, या गवाह निरीक्षण उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Anchor chain runs through the stopper position → Chain wheel / roller guides the chain line → Forged alloy steel stopper bar / gate bar engages the chain link → Chain pull is transferred through reinforced side wall plates and stopper body to the deck foundation → Windlass holding load is reduced → Shaft lubrication supports flexible roller movement during operation
आवेदन
Ship anchoring arrangement | Anchor windlass deck area | Chain stopper between windlass and hawse pipe | Forecastle deck equipment | Cargo vessels | Tankers | Bulk carriers | Container vessels | Workboats | Newbuilding and repair replacement projects
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

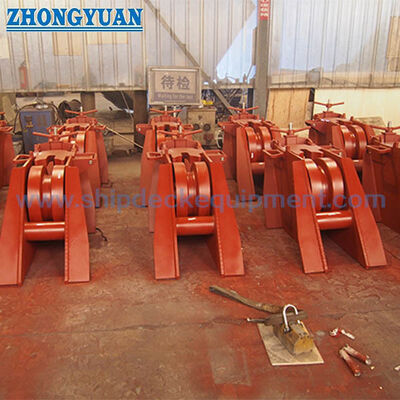

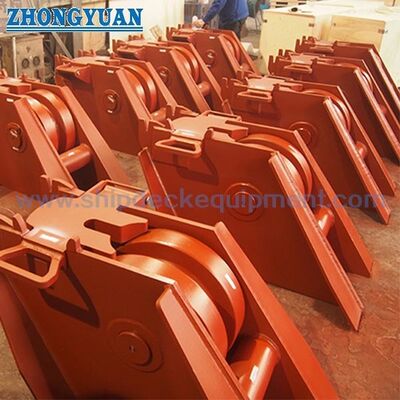

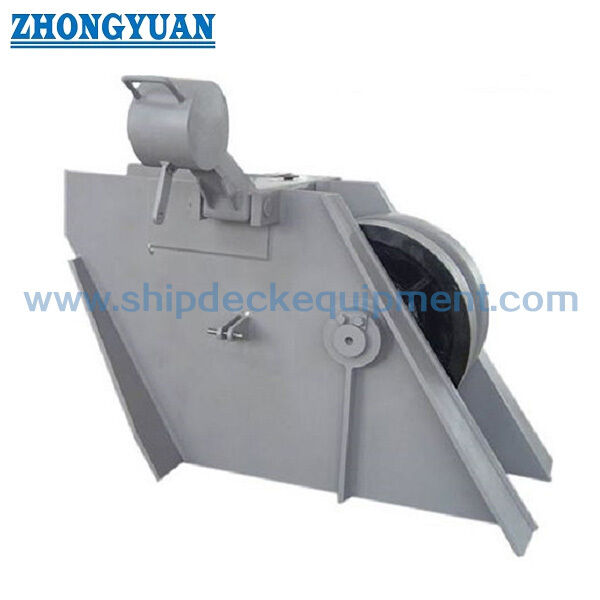

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: चेन टॉपर की ऊंचाई की पुष्टि करने के लिए किस जानकारी की आवश्यकता है?
A1: पोत की स्थापना की स्थिति, चेन प्रवेश कोण, चेन बाहर निकलने का कोण, विंडलास और हावस पाइप संबंध, डेक नींव की व्यवस्था और वास्तविक चेन व्यास प्रदान किया जाना चाहिए।ये आइटम चेन लाइन संरेखण को प्रभावित करते हैं और क्या बंदर पट्टी सही ढंग से चेन लिंक को पूरा करता है.
Q2: क्या 80% एंकर चेन न्यूनतम टूटने का भार एक उत्पाद SWL है?
A2: नहीं। आपूर्ति किए गए विवरण में कहा गया है कि चेन क्लॉपर को लंगर चेन के 80% न्यूनतम टूटने वाले भार के संदर्भ में डिज़ाइन किया गया है। इसे डिजाइन ताकत के आधार के रूप में माना जाना चाहिए,प्रत्यक्ष वेबपेज SWL घोषणा नहींअंतिम चयन चेन ग्रेड, पोत ड्राइंग, डेक फाउंडेशन और वर्ग अनुमोदन की आवश्यकता के साथ जांच की जानी चाहिए।
Q3: क्यों एक जाली मिश्र धातु स्टील stopper बार और प्रबलित साइड दीवार प्लेट का उपयोग करें?
उत्तर 3: बंदर पट्टी/गेट पट्टी महत्वपूर्ण चेन-कॉन्टैक्ट होल्डिंग घटक है, इसलिए उच्च भार संपर्क क्षेत्र में ताकत का समर्थन करने के लिए फोल्ड मिश्र धातु स्टील का उपयोग किया जाता है।साइड दीवार प्लेटें स्थानांतरण लंगर चेन को खींचने के लिए चेन stopper शरीर और डेक नींव के माध्यम से मदद करने के लिए stopper स्थिति के चारों ओर प्रबलित कर रहे हैं.
