JIS F3410 टाइप ई फोर्जिंग स्टील ओवल आई प्लेट ओ रिंग शिप मूरिंग उपकरण

JIS F3410 प्रकार ई फोल्ड अंडाकार आँख प्लेट

उत्पाद का अवलोकन

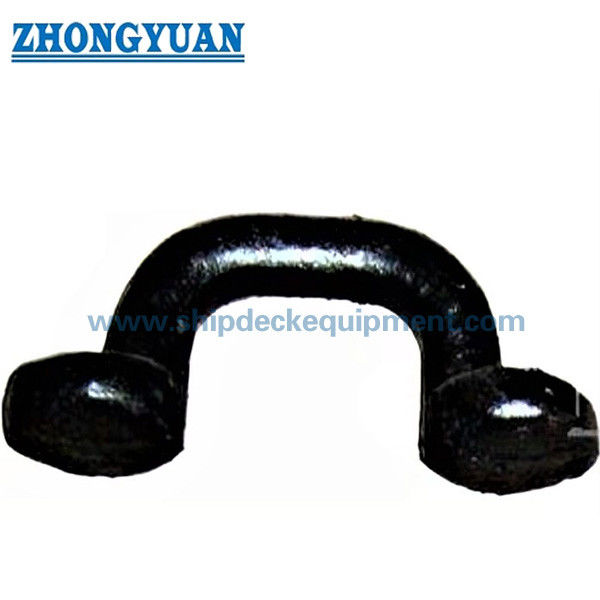

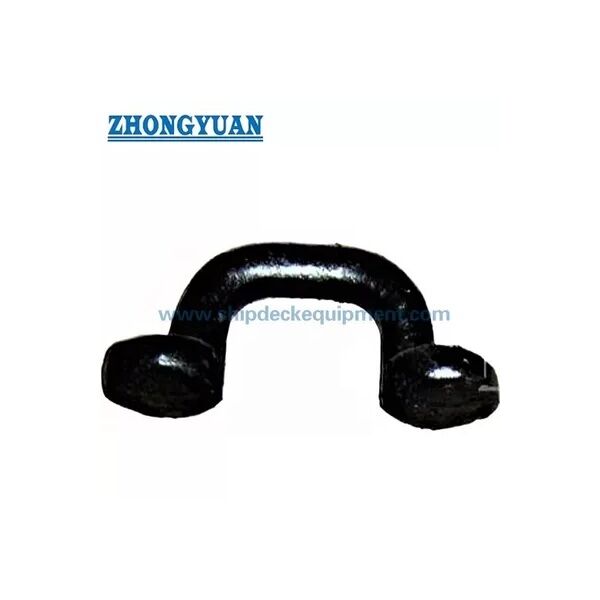

JIS F3410 टाइप E फोर्गेड ओवल आई प्लेट एक वेल्डेड लगाव फिटिंग है जिसका उपयोग रस्सी के टर्मिनलों, चेन, पल्ली या इसी तरह के कनेक्शन हार्डवेयर को तय करने के लिए जहाज संरचनाओं पर किया जाता है।यह आम तौर पर चुना जाता है जब जहाज ड्राइंग एक परिभाषित अनुमेय भार के साथ एक कॉम्पैक्ट अंडाकार आंख प्लेट की आवश्यकता होती है, नियंत्रित आंख खोलने, वेल्ड पैर, और चिकनी समाप्त सतह।

इस छोटे आकार की श्रेणी में नाममात्र संख्या 0 शामिल है।54,9 kN से 19,6 kN तक के अनुमेय भारों के साथ, 1, और 2। आंख की प्लेट को केवल एक उपयुक्त जहाज संरचना पर स्थापित किया जाना चाहिए जिसमें सत्यापित वेल्ड विवरण, आसपास के सुदृढीकरण,और अनुमोदित भार दिशाइसे सामान्य लिफ्टिंग लुग या परियोजना-अनुमोदित लिफ्टिंग पैड आंख के विकल्प के रूप में नहीं माना जाना चाहिए जब तक कि डिजाइन ड्राइंग, वर्ग अनुमोदन और निरीक्षण दायरे में इस उपयोग की पुष्टि न हो।

त्वरित विनिर्देश

• उत्पाद प्रकारः कुढ़ा हुआ अंडाकार नेत्र प्लेट/ओ-रिंग लगाव → जहाज संरचनाओं पर रस्सी के टर्मिनलों, चेन, पल्ली और लंगर से संबंधित फिटिंग के लिए वेल्डेड कनेक्शन बिंदु।
• मानक और आपूर्ति किया गया प्रकारः JIS F3410-1999 प्रकार E → मानक-आधारित नेत्र प्लेट चयन के लिए उपयोग किया जाता है; उत्पादन से पहले परियोजना ड्राइंग के साथ अंतिम प्रकार के नाम की जांच की जानी चाहिए।
• नाममात्र संख्या सीमाः 0.5 / 1 / 2 → छोटे लगाव स्थानों के लिए कॉम्पैक्ट कम भार सीमा जहां स्थान और वेल्ड आकार सीमित हैं।
• अनुमेय भार सीमाः 4.9 से 19.6 kN → नेत्र प्लेट के लिए चयन मूल्य; इसे रस्सी तोड़ने के भार, परीक्षण भार, या परियोजना उठाने SWL के साथ मिश्रित न करें।
• मुख्य आयामः d, L, H, R, D, T, और वेल्डिंग पैर f → वेबपेज ड्राइंग, वेल्ड प्लानिंग और बोली की पुष्टि के लिए प्रमुख डेटा।
• सामग्री विकल्पः नरम स्टील, सी-एमएन स्टील फोर्जिंग, या स्टेनलेस स्टील → अंतिम सामग्री ग्रेड और वेल्डेबिलिटी आवश्यकता को कंटेनर विनिर्देश के अनुसार पुष्टि की जानी चाहिए।
• सतह की स्थितिः तैयार आँख प्लेट की सतह में दिखाई देने वाले दरारें और छीलने से मुक्त होना → निरीक्षण स्वीकृति और सुरक्षित कनेक्शन सतह की गुणवत्ता के लिए महत्वपूर्ण है।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर के रूप में संदर्भ → अंतिम कोटिंग सिस्टम या स्टेनलेस स्टील फिनिशिंग परियोजना की आवश्यकता का पालन करना चाहिए।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: JIS F3410 प्रकार E और नाविक संख्या 0.5 / 1 / 2 की पुष्टि पोत के चित्र, आवश्यक अनुमत भार और कनेक्शन हार्डवेयर के अनुसार करें।

चरण 2: वास्तविक उपयोग की पुष्टि करेंः रस्सी के टर्मिनल को फिक्सिंग, चेन कनेक्शन, पल्ली कनेक्शन, लंगर से संबंधित लगाव, या अन्य जहाज संरचना कनेक्शन बिंदु।

चरण 3: स्थापना की स्थिति, आसपास की संरचना, सुदृढीकरण, वेल्ड पैर f, भार दिशा, और यह पुष्टि करें कि क्या आंख प्लेट डेक, बुलचेड या किसी अन्य अनुमोदित संरचना पर स्थापित है।

चरण 4: सामग्री की आवश्यकता की पुष्टि करेंः कोमल स्टील, सी-एमएन स्टील फोर्जिंग, स्टेनलेस स्टील, या मालिक, शिपयार्ड या वर्ग समाज द्वारा आवश्यक सटीक सामग्री ग्रेड।

चरण 5: उद्धरण से पहले सतह उपचार, कोटिंग सिस्टम, निरीक्षण के दायरे, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र और वर्ग प्रमाण पत्र की आवश्यकता की पुष्टि करें।

चरण 6: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, स्थापना चित्र, संभोग चेन / रस्सी टर्मिनल जानकारी और संदर्भ तस्वीरें प्रदान करें यदि उपलब्ध हो।

संरचना

कढ़ाई अंडाकार आंखों का शरीर चिकनी आंखों के उद्घाटन वेल्डेड लगाव आधार वेल्डेड पैर f गोल संक्रमण क्षेत्र समाप्त कनेक्शन सतह दुकान प्राइमर या निर्दिष्ट सतह उपचार

फोर्जिंग, वेल्डिंग और इंजीनियरिंग के फायदे

• फोल्ड स्टील निर्माण एक कॉम्पैक्ट कनेक्शन आकार का समर्थन करता है जिसमें नियंत्रित मोटाई, गोल संक्रमण और ढीली प्लेट कटआउट की तुलना में छोटे वेल्डेड लगाव बिंदुओं के लिए बेहतर उपयुक्तता होती है।
• अंडाकार आंख का उद्घाटन बंधनों, रस्सी के टर्मिनलों, या पोली फिटिंग के लिए एक परिभाषित कनेक्शन क्षेत्र प्रदान करता है, जिससे शिपयार्ड को कनेक्शन हार्डवेयर को इच्छित भार दिशा के साथ संरेखित रखने में मदद मिलती है।
• निर्दिष्ट वेल्डिंग पैर f स्थापना चर्चा के लिए एक स्पष्ट संदर्भ प्रदान करता है, लेकिन अंतिम वेल्ड विवरण, वेल्ड लंबाई,और आसपास के सुदृढीकरण अभी भी शिपयार्ड या डिजाइन कार्यालय द्वारा जाँच की जानी चाहिए.
• आंख और आधार क्षेत्र के चारों ओर चिकनी संक्रमण स्थानीय तेज किनारों को कम करने में मदद करते हैं और सेवा के दौरान अधिक विश्वसनीय कनेक्शन हार्डवेयर सीटों का समर्थन करते हैं।
• आपूर्ति की गई सतह की आवश्यकता है कि तैयार सतहें दृश्यमान दरारों और छीलने से मुक्त हों, निरीक्षण, कोटिंग आसंजन और दीर्घकालिक जहाज सेवा के लिए महत्वपूर्ण है।
• अनुमेय भार नेत्र प्लेट के लिए चयन मूल्य के रूप में दर्शाया गया है, रस्सी एमबीएल, परीक्षण भार या असीमित उठाने वाले एसडब्ल्यूएल के रूप में नहीं। परियोजना अनुमोदन को वास्तविक अनुमेय उपयोग को परिभाषित करना चाहिए।
• तीन आकार की रेंज छोटे जहाजों, कार्ययात्रियों, सेवा यानों और कॉम्पैक्ट जहाज बोर्ड अटैचमेंट स्थानों के लिए उपयोगी है जहां एक छोटे वेल्डेड आंख प्लेट की आवश्यकता होती है।

कस्टम विशेषताएं

• मानकः JIS F3410-1999 → प्रयोग किया जाता है जब परियोजना विनिर्देश एक JIS जहाज अंडाकार आँख प्लेट के लिए कहता है।
• प्रकारः प्रकार ई जैसा कि आपूर्ति की जाती है → उत्पादन जारी करने से पहले आधिकारिक मानक ड्राइंग और परियोजना ड्राइंग के खिलाफ पुष्टि करें।
• नाममात्र संख्याः 0.5 / 1 / 2 → अनुमेय भार, कनेक्शन हार्डवेयर और स्थापना स्थान के अनुसार चयन करें।
• अनुमेय भार: 4.9 / 9.8 / 19.6 kN → आँख प्लेट के लिए चयन आधार, रस्सी तोड़ने का भार या स्वचालित उठाने SWL नहीं।
• सामग्रीः हल्के स्टील / सी-एमएन स्टील फोर्जिंग / स्टेनलेस स्टील → सटीक ग्रेड, ट्रेसेबिलिटी और वेल्डेबिलिटी की आवश्यकता की पुष्टि की जानी है।
• स्थापनाः जहाज की संरचना में वेल्डेड → डेक या बुलचेड का सुदृढीकरण, वेल्ड प्रक्रिया और भार दिशा को शिपयार्ड द्वारा समीक्षा की जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर → अंतिम कोटिंग सिस्टम पोत पेंटिंग विनिर्देश या ग्राहक की आवश्यकता का पालन करता है।
• प्रमाणपत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → वर्ग निरीक्षण और प्रमाणपत्र के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।

यह कैसे काम करता है

Rope terminal / shackle / pulley fitting is connected to the oval eye → Load acts through the eye plate in the approved direction → Welded base transfers the force into the reinforced ship structure → Surface inspection and coating are completed according to project requirement

आवेदन

Ship decks | Bulkheads | Workboats | Tugboats | Service vessels | Small craft | Inland vessels | Rope terminal fixing | Shackle connection points | Pulley attachment points | Newbuilding and replacement projects

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: इस नेत्र प्लेट के लिए अनुमत भार का क्या अर्थ है?

A1: अनुमेय भार अपेक्षित मानक और परियोजना की स्थिति में आंख प्लेट के लिए चयन मूल्य है। इसे रस्सी तोड़ने के भार, परीक्षण भार,या एक असीमित उठाने SWLअंतिम आवेदन को भार दिशा, वेल्ड विवरण, संरचना सुदृढीकरण और वर्ग आवश्यकताओं के साथ-साथ जांचना चाहिए।

प्रश्न 2: क्या इस जाली हुई अंडाकार आंख प्लेट का उपयोग लिफ्टिंग पैड आंख के रूप में किया जा सकता है?

A2: डिफ़ॉल्ट रूप से नहीं। इस पृष्ठ में रस्सी के टर्मिनलों, चेन, पल्ली या इसी तरह के फिटिंग को तय करने के लिए एक जहाज संरचना आंख प्लेट का वर्णन किया गया है। उठाने के उपयोग की परियोजना ड्राइंग द्वारा अलग से पुष्टि की जानी चाहिए,गणना, वेल्ड डिजाइन, परीक्षण की आवश्यकता और वर्ग अनुमोदन।

Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?

A3: मानक, प्रकार, नाममात्र संख्या, अनुमेय भार, सामग्री की श्रेणी, सतह उपचार, मात्रा, स्थापना की स्थिति, भार दिशा, प्रमाणपत्र के दायरे, संभोग चेन या फिटिंग आकार की पुष्टि करें।डिलीवरी का स्थान, और आवश्यक वितरण समय।
