बुलवार्क माउंटेड मूरिंग चॉक जेआईएस एफ 2007 टाइप बी | राउंड ओपनिंग कास्ट स्टील रस्सी गाइड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | टाइप बी | सामग्री: | कास्टिंग सी-एमएन स्टील, कास्टिंग स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकते |
|---|---|---|---|
| तकनीकी मानक: | जेआईएस एफ 2007-1976 | वज़न: | 17.5-45.5 किग्रा |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट। |
| प्रमुखता देना: | बलवर्क पर लगाए गए लंगर JIS F 2007,गोल खोलने का कास्ट स्टील चॉक,जहाज़ के लंगर लगाने के लिए रस्सी गाइड JIS प्रकार B |
||
उत्पाद विवरण

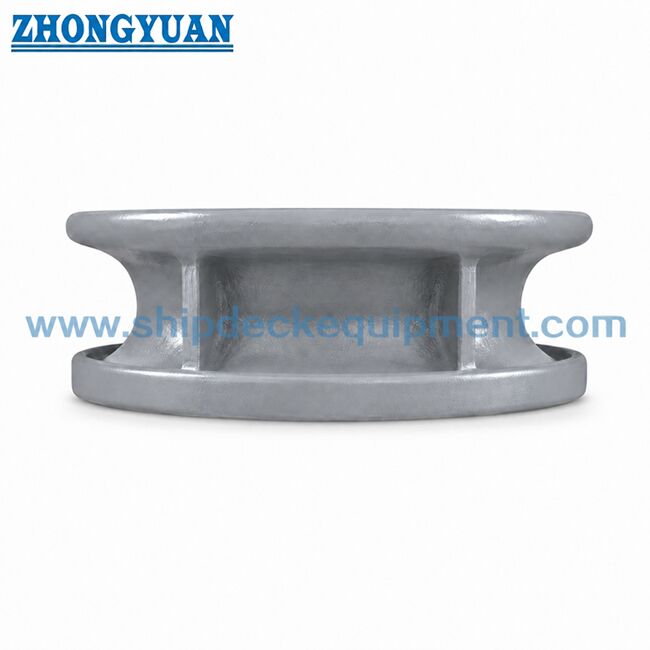

बुलवार्क घुड़सवार लंगर चॉक JIS F 2007 प्रकार बी
उत्पाद का अवलोकन
JIS F 2007 टाइप B बॉलवार्क पर लगाए गए लंगर एक गोलाकार उद्घाटन के साथ एक कास्ट स्टील रस्सी गाइड है।यह एक कॉम्पैक्ट परिपत्र उद्घाटन के माध्यम से और रस्सी दिशा नियंत्रण के लिए एक चिकनी संपर्क त्रिज्या प्रदान करने के लिए लंगर रस्सियों का मार्गदर्शन करने के लिए पोत की दीवार पर स्थापित किया जाता है.
टाइप ए की तुलना में, टाइप बी में 150 से 300 तक की छोटी आकार सीमा और अधिक कॉम्पैक्ट गोल रस्सी मार्ग है।यह छोटे और मध्यम बुलवार्क लंगर की स्थिति के लिए उपयुक्त है जहां पोत खींचने के लिए एक लंबे अंडाकार उद्घाटन के बजाय एक परिपत्र उद्घाटन की आवश्यकता होती है.
त्वरित विनिर्देश
• प्रकारः JIS F 2007 प्रकार B गोल उद्घाटन → बुलवार्क-माउंटेड लंगर की स्थिति के लिए कॉम्पैक्ट परिपत्र रस्सी गाइड।
• नाममात्र आकार सीमाः 150 से 300 → छोटे और मध्यम लंगर व्यवस्थाओं पर ध्यान केंद्रित किया।
• मानकः JIS F 2007-1976 → प्रकार B आयामों और पदनाम के लिए संदर्भ।
• मानक सामग्रीः JIS G 5101 → C-Mn कास्ट स्टील के अनुसार SC42 कास्ट स्टील, स्टेनलेस स्टील या विशेष स्टील पर चर्चा की जा सकती है।
• गणना भारः 17.5 से 45.5 किलोग्राम → हैंडलिंग, पैकिंग, स्थापना और माल ढुलाई अनुमान के लिए उपयोगी।
• सतह उपचारः Sa2.5 ब्लास्टिंग + कास्ट स्टील के लिए एपॉक्सी दुकान प्राइमर → पॉलिशिंग आम तौर पर स्टेनलेस स्टील संपर्क सतहों तक ही सीमित है।
• विनिर्माण फोकसः गोल-खुलने संपर्क त्रिज्या, कास्टिंग स्थिरता, वेल्ड-जोन नियंत्रण, और पतली दीवार दरार जोखिम में कमी।
मुख्य तकनीकी मापदंड
JIS F 2007 Type B mooring chock के लिए मुख्य वेबपेज आयाम। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा गया है।
|
नाममात्र आकार |
L |
L1 |
L2 |
बी |
सी |
R3 |
टी |
पसलियों की संख्या |
वेल्ड का पैर |
गणना किया गया द्रव्यमान (किग्रा) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
संदर्भ रस्सी के व्यास को जहाज के लंगर लगाने की व्यवस्था और परियोजना विनिर्देश के साथ जांचना चाहिए।
|
नाममात्र आकार |
लागू मनीला रस्सी व्यास (मिमी, संदर्भ) |
लागू तार रस्सी व्यास (मिमी, संदर्भ) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
चयन और जांच गाइड
चरण 1: JIS F 2007 प्रकार B गोल खोलने और रस्सी व्यास और पोत ड्राइंग के अनुसार 150 से 300 नाममात्र आकार की पुष्टि करें।
चरण 2: पुष्टि कीजिए कि बुलवार्क लेआउट के लिए लम्बे टाइप ए अंडाकार खोलने के बजाय कॉम्पैक्ट सर्कुलर खोलने की आवश्यकता है या नहीं।
चरण 3: दीवार की संरचना, वेल्डिंग की स्थिति और आसपास के सुदृढीकरण की पुष्टि करें, विशेष रूप से पतली दीवारों और वेल्ड के आसन्न क्षेत्रों के लिए।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: SC42 कास्ट स्टील, C-Mn कास्ट स्टील, स्टेनलेस स्टील या विशेष स्टील।
चरण 5: सतह उपचार, चमकाने की आवश्यकता, प्रमाण पत्र के दायरे, निरीक्षण साक्ष्य, मात्रा, गंतव्य और वितरण समय की पुष्टि करें।
चरण 6: यदि उपलब्ध हो तो स्थापना चित्र, किले की संरचना चित्र या संदर्भ फोटो प्रदान करें।
संरचना
गोल रस्सी खोलना ∙ कास्ट स्टील बॉडी ∙ बुलवार्क-माउंटेड वेल्डेड व्यवस्था ∙ चिकनी रस्सी-संपर्क त्रिज्या ∙ वेल्डेड कनेक्शन क्षेत्र ∙ मानक के अनुसार पसलियों ∙ दुकान प्राइमर या स्टेनलेस स्टील खत्म
डिजाइन और गुणवत्ता के फायदे
• गोल उद्घाटन एक कॉम्पैक्ट रस्सी मार्ग प्रदान करता है जहां बुलवार्क व्यवस्था के लिए लंबे टाइप ए उद्घाटन के बजाय एक परिपत्र गाइड की आवश्यकता होती है।
• रस्सी के संपर्क वाले क्षेत्रों को घुमाया जाता है, कपड़े पहने जाते हैं, और कास्टिंग के बाद चिकना किया जाता है ताकि तेज स्थानीय संपर्क को कम किया जा सके और रस्सी की सुरक्षा का समर्थन किया जा सके।
• कास्टिंग गुणवत्ता को स्वीकार्य समुद्री कास्टिंग मानदंडों के भीतर नियंत्रित किया जाता है, जिसमें प्रदर्शन, वेल्डिंग गुणवत्ता और निरीक्षण स्वीकृति पर जोर दिया जाता है।
• वेल्ड बॉडी के 50 मिमी वेल्डिंग-अजीब क्षेत्र को वेल्ड इंटरफेस के पास हानिकारक संकेतों को कम करने के लिए आवश्यकतानुसार नियंत्रित और कपड़े पहने जाते हैं।
• चूंकि प्रकार बी केवल 150 से 300 के आकारों में आपूर्ति की जाती है, इसलिए निर्माण और स्थापना के दौरान दीवार मोटाई और वेल्ड-इंटरफेस नियंत्रण विशेष रूप से महत्वपूर्ण हैं।
• एफईए आधारित शक्ति समीक्षा का उपयोग आवश्यक होने पर गोल उद्घाटन, पसलियों और वेल्डेड समर्थन क्षेत्र के आसपास तनाव एकाग्रता की जांच करने के लिए किया जा सकता है।
कस्टम विशेषताएं
- मानकः JIS F 2007-1976 → उपयोग जब शिपयार्ड या डिजाइन विनिर्देश JIS मानक लंगर पाइप / लंगर चोक आयामों की आवश्यकता है।
- प्रकारः प्रकार बी गोल उद्घाटन → किले के माध्यम से कॉम्पैक्ट परिपत्र रस्सी मार्ग के लिए उपयुक्त।
- नाममात्र आकारः 150 / 200 / 250 / 300 → रस्सी के व्यास, उपलब्ध गढ़ स्थान और पोत के चित्र के आधार पर चयन करें।
- सामग्रीः मानक संदर्भ के रूप में SC42 कास्ट स्टील → C-Mn कास्ट स्टील, स्टेनलेस स्टील या विशेष स्टील पर चर्चा की जा सकती है।
- सतह उपचारः Sa2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर → पॉलिश फिनिशिंग मुख्य रूप से निर्दिष्ट होने पर स्टेनलेस स्टील संपर्क सतहों पर लागू होती है।
- वेल्ड-ज़ोन नियंत्रणः वेल्डिंग इंटरफेस के चारों ओर 50 मिमी → वेल्डिंग गुणवत्ता को प्रभावित करने वाले हानिकारक संकेतों को कम करने के लिए नियंत्रित किया गया।
- प्रमाणपत्र की आवश्यकताः निर्माता प्रमाणपत्र या आदेश के अनुसार वर्ग प्रमाणपत्र → वर्ग निरीक्षण को उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation
आवेदन
छोटे पोत ∙ कार्यपोत ∙ टगबोट ∙ बार्गे ∙ सर्विस बोट ∙ बुलवार्क रस्सी खोलने ∙ बंदरगाह लंगर लगाने की स्थिति ∙ JIS F 2007 टाइप B चोक का प्रतिस्थापन
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

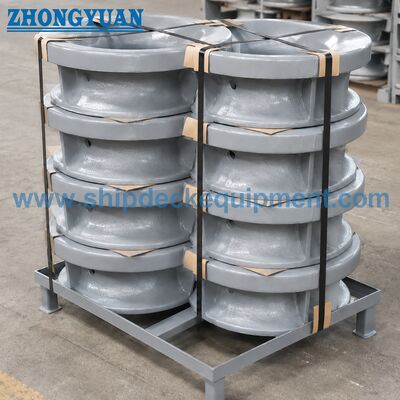

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: JIS F 2007 प्रकार A और प्रकार B के बीच मुख्य अंतर क्या है?
A1: प्रकार A में एक अंडाकार उद्घाटन होता है और आकार 150 से 500 तक कवर करता है। प्रकार B में एक गोल उद्घाटन होता है और आकार 150 से 300 तक कवर करता है। विकल्प रस्सी पथ, बुलार्ड उद्घाटन व्यवस्था पर निर्भर करता है,और पोत डिजाइन ड्राइंग.
प्रश्न 2: टाइप बी आकार 150 से 300 के लिए वेल्ड-ज़ोन नियंत्रण क्यों महत्वपूर्ण है?
A2: प्रकार B के आकार अपेक्षाकृत कॉम्पैक्ट होते हैं और वेल्ड इंटरफेस के पास पतली दीवार अनुभाग हो सकते हैं।और वेल्ड-ज़ोन तैयारी शिपयार्ड वेल्डिंग के दौरान दरार जोखिम को कम करने में मदद.
Q3: प्रकार B के लिए बोली लगाने से पहले किस जानकारी की आवश्यकता है?
A3: प्रकार, नाममात्र आकार, सामग्री, सतह उपचार, मात्रा, प्रमाण पत्र की आवश्यकता, स्थापना चित्र, गंतव्य और वितरण समय की पुष्टि करें।कक्षा निरीक्षण के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए.
