उत्पाद अवलोकन

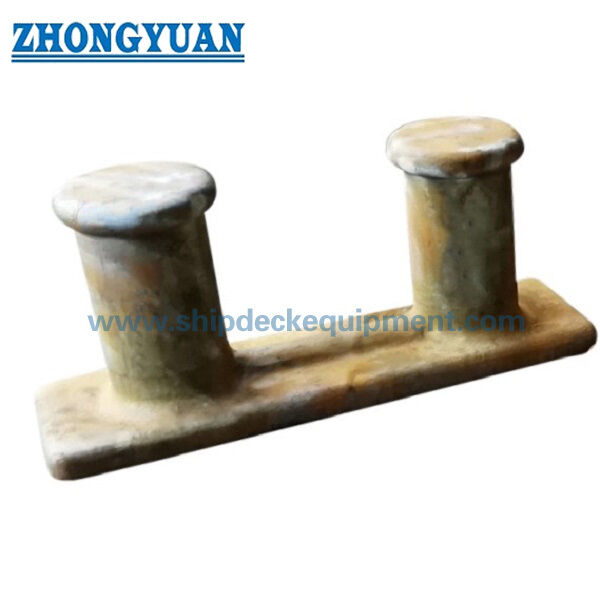

कास्ट स्टील लार्ज डबल बिट बोलार्ड एक डेक मूरिंग फिटिंग है जिसका उपयोग अंतर्देशीय नौकाओं, नदी जहाजों, वर्कबोट, टग और जहाज मूरिंग स्टेशनों पर एक निश्चित रस्सी होल्डिंग पॉइंट के रूप में किया जाता है। इसकी आपूर्ति 12 इंच और 14 इंच आकार में सींगों के साथ या बिना सींगों के की जाती है, ड्राइंग और परियोजना की आवश्यकता के अनुसार 10 इंच की उपलब्धता की पुष्टि की जानी है। बोलार्ड बॉडी एएसटीएम ए27 ग्रेड 70-36 सी-एमएन कास्ट स्टील या समकक्ष से बनाई गई है, जिसमें खरीद विनिर्देश के अनुसार गर्मी उपचार, यांत्रिक संपत्ति परीक्षण और सतह परिष्करण की व्यवस्था की गई है।

यह बोलार्ड संयुक्त राज्य अमेरिका, ब्राजील, चिली, कोलंबिया और अर्जेंटीना सहित अमेरिका में अंतर्देशीय बजरा और नदी बेड़े परियोजनाओं के लिए विशेष रूप से उपयुक्त है, जहां खरीदारों को अक्सर विश्वसनीय कास्ट स्टील की गुणवत्ता, प्रतिस्पर्धी बैच आपूर्ति, निरीक्षण ट्रैसेबिलिटी और व्यावहारिक डेक स्थापना समर्थन की आवश्यकता होती है। प्रबलित आधार डिजाइन, चिकनी रस्सी-संपर्क त्रिज्या, वैकल्पिक गैर-विनाशकारी परीक्षा, एफईए समीक्षा, और लोड परीक्षण व्यवस्था की पुष्टि पोत ड्राइंग, मूरिंग लोड आधार, डेक सुदृढीकरण और प्रमाणपत्र दायरे के साथ की जानी चाहिए।

त्वरित विशिष्टताएँ

• उत्पाद प्रकार: बड़े डबल बिट कास्ट स्टील बोलार्ड → बजरा और जहाज लंगर व्यवस्था के लिए निश्चित डेक मूरिंग पॉइंट।
• नाममात्र आकार: 12 इंच और 14 इंच → बड़े अंतर्देशीय बजरा और पोत मूरिंग अनुप्रयोगों के लिए मुख्य आपूर्ति आकार।
• वैकल्पिक विन्यास: सींग के साथ या उसके बिना → सींग की व्यवस्था को जहाज के चित्रण और रस्सी को संभालने के अभ्यास का पालन करना चाहिए।
• सामग्री ग्रेड: एएसटीएम ए27 ग्रेड 70-36 सी-एमएन कास्ट स्टील या समकक्ष → ऑर्डर जारी होने से पहले सामग्री समकक्षता और परीक्षण मूल्यों की पुष्टि की जानी चाहिए।
• प्रबलित आधार: अतिरिक्त केंद्र स्टिफ़नर → प्रोजेक्ट लोड आधार और डेक संरचना के साथ जांच करने पर स्थानीय ताकत और लोड स्थानांतरण में सुधार होता है।
• चिकनी रस्सी-संपर्क सतह: गोलाकार बिट त्रिज्या और चिकनी अनुभाग संक्रमण → रस्सी काटने के जोखिम और स्थानीय तनाव एकाग्रता को कम करने में मदद करता है।
• अनुमानित वजन: 12 इंच के लिए 1045 पाउंड/474 किलोग्राम और 14 इंच के लिए 1596 पाउंड/724 किलोग्राम → हैंडलिंग, स्थापना योजना, पैकिंग और माल ढुलाई अनुमान के लिए उपयोगी।
• निरीक्षण विकल्प: यांत्रिक परीक्षण, ताप उपचार रिकॉर्ड, डीपीटी, एमटी/एमपीआई, स्थानीय आरटी, एफईए समीक्षा, और लोड परीक्षण → परियोजना की आवश्यकता और अनुमोदन के दायरे के अनुसार व्यवस्थित।

मुख्य तकनीकी पैरामीटर

चयन एवं पूछताछ गाइड

चरण 1: आवश्यक नाममात्र आकार की पुष्टि करें: 12 इंच या 14 इंच, सींग के साथ या बिना। 10 इंच की आपूर्ति के लिए, कोटेशन से पहले ड्राइंग, आयाम और मात्रा की पुष्टि करें।

चरण 2: आवेदन पोत प्रकार और स्थापना स्थिति की पुष्टि करें, जैसे अंतर्देशीय बजरा डेक, नदी पोत मूरिंग स्टेशन, टग डेक, या प्रतिस्थापन बोलार्ड स्थिति।

चरण 3: मूरिंग लोड आधार, यदि उपलब्ध हो तो आवश्यक एसडब्ल्यूएल/डिज़ाइन लोड, रस्सी की व्यवस्था, रस्सी लपेट कोण, डेक सुदृढीकरण, और वेल्डिंग/माउंटिंग इंटरफ़ेस की पुष्टि करें।

चरण 4: सामग्री और सतह के उपचार की पुष्टि करें: एएसटीएम ए27 ग्रेड 70-36 या समकक्ष, गर्मी उपचार की आवश्यकता, सैंडब्लास्टिंग, शॉप प्राइमर, अंतिम कोटिंग, या विशेष संक्षारण संरक्षण।

चरण 5: कोटेशन से पहले निरीक्षण और प्रमाणपत्र दायरे की पुष्टि करें: सामग्री परीक्षण रिपोर्ट, ताप उपचार रिकॉर्ड, डीपीटी, एमटी / एमपीआई, स्थानीय आरटी, एफईए गणना, लोड परीक्षण, तृतीय-पक्ष निरीक्षण, एबीएस / वर्ग अनुमोदन, प्रकार अनुमोदन, या आवश्यकता पड़ने पर डिजाइन अनुमोदन।

चरण 6: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, पोत ड्राइंग, मौजूदा बोलार्ड तस्वीरें और कोई शिपयार्ड या मालिक विनिर्देश प्रदान करें।

संरचना

कास्ट स्टील डबल-बिट बॉडी | जुड़वां रस्सी-संपर्क बिट्स | वैकल्पिक हार्न विन्यास | केंद्र स्टिफ़नर के साथ प्रबलित आधार | डेक वेल्डिंग/माउंटिंग इंटरफ़ेस | हीट-ट्रीटेड एएसटीएम ए27-70-36 कास्टिंग | विस्फोटित और दुकान-प्राइमेड फिनिश

कास्टिंग, निरीक्षण और मूरिंग इंजीनियरिंग के लाभ

• एएसटीएम ए27 ग्रेड 70-36 या समकक्ष कास्ट स्टील बजरा और पोत मूरिंग फिटिंग के लिए उपयुक्त है जहां कास्टिंग ताकत, कठोरता और ट्रेस करने योग्य यांत्रिक गुणों की आवश्यकता होती है।
• खोई हुई फोम कास्टिंग या रेत मोल्ड कास्टिंग का चयन आकार, बैच मात्रा, आयामी आवश्यकता और उत्पादन व्यवस्था के अनुसार किया जा सकता है।
• आधार के बीच में अतिरिक्त स्टिफ़नर स्थानीय संरचनात्मक निरंतरता और बिट्स से डेक कनेक्शन क्षेत्र में लोड स्थानांतरण को बेहतर बनाने में मदद करते हैं।
• चिकनी रस्सी-संपर्क सतहें, गोलाकार त्रिज्या और घुमावदार अनुभाग संक्रमण तेज स्थानीय संपर्क को कम करते हैं और मूरिंग संचालन के दौरान अनावश्यक रस्सी क्षति से बचने में मदद करते हैं।
• डिलीवरी से पहले हीट ट्रीटमेंट स्थिर यांत्रिक गुणों और बार्ज बोलार्ड आपूर्ति के लिए अधिक सुसंगत कास्टिंग प्रदर्शन का समर्थन करता है।
• उन महत्वपूर्ण क्षेत्रों के लिए डाई प्रवेशक परीक्षण, चुंबकीय कण परीक्षण और स्थानीय रेडियोग्राफिक परीक्षण की व्यवस्था की जा सकती है जहां तनाव एकाग्रता या कास्टिंग संकेत नियंत्रण की आवश्यकता होती है।
• एफईए-आधारित ताकत गणना और लोड/पुल परीक्षण को परियोजना की आवश्यकता, ड्राइंग अनुमोदन दायरे और निरीक्षण योजना के अनुसार व्यवस्थित किया जा सकता है।
• लागत प्रभावी कच्चा इस्पात उत्पादन अंतर्देशीय बजरा बेड़े और प्रतिस्थापन परियोजनाओं के लिए उपयुक्त है, जिन्हें अनावश्यक अति-विशिष्टता के बिना विश्वसनीय कास्टिंग गुणवत्ता की आवश्यकता होती है।

कस्टम विशेषताएँ

• उत्पाद श्रेणी: कास्ट स्टील डबल बिट बोलार्ड → जहाज, बजरा और समुद्री डेक मूरिंग व्यवस्था के लिए निश्चित मूरिंग फिटिंग।
• सामग्री: एएसटीएम ए27 ग्रेड 70-36 या समकक्ष → अंतिम सामग्री समकक्षता, रासायनिक संरचना और यांत्रिक गुणों की पुष्टि ऑर्डर विनिर्देश द्वारा की जानी चाहिए।
• नाममात्र आकार: 12 इंच / 14 इंच → जहाज की ड्राइंग, रस्सी की व्यवस्था, आवश्यक भार के आधार और उपलब्ध डेक स्थान के अनुसार चयन करें।
• हॉर्न विकल्प: सींग के साथ या बिना सींग के → रस्सी संभालने की विधि और मौजूदा बोलार्ड व्यवस्था के अनुसार पुष्टि करें।
• कास्टिंग कारीगरी: खोया हुआ फोम या रेत का सांचा → उत्पादन विधि बैच मात्रा, आकार, पैटर्न उपलब्धता और निरीक्षण आवश्यकता पर निर्भर करती है।
• बेस सुदृढीकरण: केंद्र स्टिफ़नर जोड़े गए → डेक सुदृढीकरण और अनुमोदित डिज़ाइन आधार के साथ मिलान करने पर बेहतर लोड स्थानांतरण और स्थानीय कठोरता का समर्थन करता है।
• निरीक्षण का दायरा: यांत्रिक परीक्षण / ताप उपचार / डीपीटी / एमटी / आरटी / लोड परीक्षण → निरीक्षण आइटम उत्पादन और उद्धरण से पहले निर्दिष्ट किया जाना चाहिए।
• प्रमाणपत्र की आवश्यकता: अनुरोध पर तृतीय-पक्ष या वर्गीकरण अनुमोदन उपलब्ध है → प्रमाणपत्र प्रकार ऑर्डर के दायरे और वर्ग अनुमोदन प्रक्रिया के अधीन है।
• सतह का उपचार: सैंडब्लास्टिंग और शॉप प्राइमर → अंतिम कोटिंग प्रणाली को पोत पेंटिंग विनिर्देश या ग्राहक की आवश्यकता का पालन करना चाहिए।

यह काम किस प्रकार करता है

मूरिंग रस्सी बोलार्ड के पास पहुंचती है → रस्सी को डबल बिट्स और वैकल्पिक हॉर्न क्षेत्र के चारों ओर घुमाया जाता है → चिकनी कास्ट त्रिज्या रस्सी संपर्क का समर्थन करती है → मूरिंग बल को कास्ट बॉडी और प्रबलित आधार के माध्यम से स्थानांतरित किया जाता है → डेक सुदृढीकरण और वेल्ड / माउंटिंग इंटरफ़ेस पोत संरचना में भार वितरित करता है

अनुप्रयोग

अंतर्देशीय नौकाएं | नदी के बजरे | वर्कबोट्स | टगबोट्स | धक्का देने वाली नावें | कार्गो पोत डेक मूरिंग स्टेशन | शिपयार्ड प्रतिस्थापन परियोजनाएं | संयुक्त राज्य अंतर्देशीय बजरा बेड़ा | ब्राज़ील, चिली, कोलंबिया और अर्जेंटीना नदी पोत परियोजनाएँ

प्रमाणपत्र और लाभ

प्रमाणपत्र और अनुमोदन दस्तावेजों को परियोजना की आवश्यकता, निरीक्षण क्षेत्र, सामग्री पता लगाने की क्षमता और वर्गीकरण सोसायटी अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है। अनुमोदित परियोजना दायरे में शामिल होने पर तृतीय-पक्ष निरीक्षण प्रमाणपत्र, वर्गीकरण सोसायटी प्रकार अनुमोदन प्रमाणपत्र और वर्ग डिज़ाइन अनुमोदन प्रदान किया जा सकता है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

ड्राइंग एवं तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: सही 12 इंच या 14 इंच बोलार्ड आकार का चयन कैसे किया जाना चाहिए?

A1: जहाज के ड्राइंग, आवश्यक मूरिंग लोड आधार, रस्सी व्यवस्था, डेक स्थान, रस्सी लपेट कोण, सींग की आवश्यकता और डेक सुदृढीकरण के अनुसार आकार का चयन करें। 14 इंच बोलार्ड का मुख्य आयाम बड़ा और अनुमानित वजन अधिक है, लेकिन अंतिम एसडब्ल्यूएल या डिज़ाइन लोड के लिए अभी भी परियोजना की पुष्टि की आवश्यकता है।

Q2: क्या आपूर्ति की गई आयाम तालिका SWL को परिभाषित करती है?

ए2: नहीं। आपूर्ति की गई तालिका केवल आयाम और अनुमानित वजन प्रदान करती है। एसडब्ल्यूएल, डिजाइन लोड, प्रूफ लोड और स्वीकृति मानदंड की पुष्टि परियोजना विनिर्देश, एफईए गणना, वर्ग / तृतीय-पक्ष अनुमोदन और आवश्यकता पड़ने पर लोड परीक्षण योजना द्वारा की जानी चाहिए।

Q3: कौन से निरीक्षण और प्रमाणपत्र दस्तावेज़ प्रदान किए जा सकते हैं?

ए3: सामग्री संपत्ति परीक्षण रिपोर्ट, ताप उपचार रिकॉर्ड, निर्माता प्रमाणपत्र, डीपीटी, एमटी/एमपीआई, स्थानीय आरटी, एफईए गणना रिपोर्ट, लोड परीक्षण रिपोर्ट, तृतीय-पक्ष निरीक्षण प्रमाणपत्र, एबीएस/वर्ग अनुमोदन, प्रकार अनुमोदन, या डिजाइन अनुमोदन को ऑर्डर स्कोप और परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है।
