बैग और कार्ययात्रा के लिए कास्ट स्टील सिंगल बिट बोलार्ड∙ एएसटीएम ए२७-७०-३६ थ्रू डेक और फ्लश वेल्ड प्रकार
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल प्रकार: | सिंगल बिट बोलार्ड; | प्रकार: | 8”, 10” थ्रू डेक हेवी ड्यूटी और फ्लश प्रकार; |
|---|---|---|---|
| सामग्री ग्रेड: | एएसटीएम ए27-70-36 सी-एमएन कास्टिंग स्टील या समकक्ष; | गुणवत्ता नियंत्रण: | यदि आवश्यक हो तो सामग्री यांत्रिक परीक्षण, ताप उपचार, एक्स-रे, मैग्मैटिक परीक्षण या डाई प्रवेश परीक् |
| सतह का उपचार: | S2.5 पर सैंडब्लास्टिंग | प्रमाणपत्र: | एबीएस अनुमोदन, और परीक्षण रिपोर्ट के साथ मिल का सामग्री प्रमाणपत्र। |
| प्रमुखता देना: | casting steel ship bollard,single bitt ship mooring bollards,astm a27-70-36 ship mooring bollards |
||
उत्पाद विवरण
बैग और कार्ययात्रा के लिए कास्ट स्टील सिंगल बिट बोलार्ड∙ एएसटीएम ए२७-७०-३६ थ्रू डेक और फ्लश वेल्ड प्रकार
उत्पाद का अवलोकन
एएसटीएम ए 27-70-36 कास्ट स्टील सिंगल बिट बोलार्ड एक वेल्डेड डेक लंगर फिटिंग है जो अंतर्देशीय नदी बैग, टोबोट, पुशबोट, छोटे सेवा जहाजों और कार्यबोटों के लिए फिट है।इसका प्रयोग तार या तार के तारों के साथ बैज युग्मन के लिए किया जाता है, जांच और लंगर लगाने के कार्य जहां एक ही ऊर्ध्वाधर बिट और एक कॉम्पैक्ट डेक पदचिह्न को प्राथमिकता दी जाती है।
आपूर्ति सीमा 8 इंच और 10 एकल बिट विन्यास में शामिल है, वर्ग-आधार भारी शुल्क थ्रू-डेक, गोल-आधार थ्रू-डेक, गोल-आधार फ्लश प्रकार सहित,और अंतिम प्रकार की पुष्टि की आवश्यकता वर्ग-आधार वाली वस्तु में एक अतिरिक्त 8- सामग्री की ट्रेसेबिलिटी, गर्मी उपचार, कास्टिंग की स्थिरता, वेल्ड-ज़ोन तैयारी, एफईए समीक्षा, पुल टेस्ट,और एबीएस / वर्ग निरीक्षण के दायरे को पोत परियोजना की आवश्यकता के अनुसार पुष्टि की जानी चाहिए.
त्वरित विनिर्देश
- उत्पाद प्रकार: कास्ट स्टील सिंगल बिट बोलार्ड → कॉम्पैक्ट डेक लंगर बिंदु बैरगेज, टोबोट, वर्कबोट और छोटे नदी जहाजों के लिए।
- नाममात्र बिट व्यासः 8 इंच और 10 इंच → उत्तरी अमेरिकी अंतर्देशीय जहाज बाजार में उपयोग किए जाने वाले आम इंच आधारित डेक हार्डवेयर चयन से मेल खाता है।
- स्थापना के रूपः थ्रू-डेक भारी शुल्क, गोल-आधार थ्रू-डेक, गोल-आधार फ्लश प्रकार, और वर्ग-आधार विकल्प → डेक प्रवेश, वेल्ड इंटरफ़ेस, और प्रतिस्थापन ड्राइंग के अनुसार चयन करें।
- सामग्री ग्रेडः ASTM A27-70-36 C-Mn कास्ट स्टील या समकक्ष → सामग्री प्रमाण पत्र और यांत्रिक परीक्षण रिपोर्ट के साथ गर्मी से इलाज कास्ट स्टील आदेश के दायरे के अनुसार।
- रस्सी-संपर्क सतहः चिकनी और हानिकारक बोर से मुक्त → युग्मन, जांच और लंगर लाइन हैंडलिंग के दौरान रस्सी काटने के जोखिम को कम करने में मदद करता है।
- कास्टिंग गुणवत्ता नियंत्रणः सामग्री यांत्रिक परीक्षण, गर्मी उपचार रिकॉर्ड, एमटी / पीटी / आरटी जब आवश्यक → गैस छिद्रता, slag समावेश,और सतह के नीचे संकेतों को निर्दिष्ट स्वीकृति मानदंडों के भीतर नियंत्रित किया जाता है.
- इंजीनियरिंग सहायताः जब निर्दिष्ट किया जाता है तो एफईए शक्ति गणना और खींच परीक्षण की व्यवस्था की जा सकती है → बिट रूट, बेस ट्रांजिशन और वेल्डेड डेक इंटरफेस पर तनाव एकाग्रता की समीक्षा के लिए उपयोगी।
- प्रमाणपत्र का दायरा: एबीएस अनुमोदन/वर्ग निरीक्षण और मिल सामग्री प्रमाणपत्र परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है → प्रत्येक आदेश के लिए डिफ़ॉल्ट के रूप में नहीं माना जाता है।
मुख्य तकनीकी मापदंड
| विवरण |
इंच में आयाम (मिमी) |
पाउंड (किलोग्राम) |
||||||||
| ए (Ø) | बी | सी | D (Ø) | ई (Ø) | F | G (Ø) | H | मैं | ||
| सिंगल बिट 8 ′′ स्क्वायर बेस, थ्रू डेक हेवी ड्यूटी |
8 ¢ (203) |
21 ¢ (533) |
12 ¢ (305) |
12 ¢ (305) |
9.63 ¢ (245) |
14 ¢ (356) |
5 ¢ (127) |
1 ¢ (25) |
1.5 (38) |
370 (168) |
| सिंगल बिट 8 ′′ गोल आधार, डेक के माध्यम से |
8 ¢ (203) |
16 ¢ (406) |
11 ¢ (279) |
12 ¢ (305) |
10.25 (260) |
14 ¢ (356) |
6 ¢ (152) |
1 ¢ (25) |
1 ¢ (25) |
260 (117) |
| सिंगल बिट 10 ̊ गोल आधार, डेक के माध्यम से |
10 ¢ (254) |
18 ¢ (457) |
12 ¢ (305) |
13.5 (343) |
10 ¢ (254) |
14 ¢ (356) |
8 ¢ (203) |
1.46 (37) |
1 ¢ (25) |
293 (132) |
| सिंगल बिट 10 ′′ गोल आधार, फ्लश प्रकार |
10 ¢ (254) |
18 ¢ (457) |
नहीं |
13.5 (343) |
- |
14 ¢ (356) |
8 ¢ (203) |
1.46 (37) |
1 ¢ (25) |
190 (86) |
| विवरण | इंच में आयाम (मिमी) |
पाउंड (किलोग्राम) |
|||||
| सिंगल बिट 8 वर्ग आधार, |
ए | B(Ø) | C (Ø) | D | ई | F |
160 (73) |
|
8 ¢ (203) |
14 ¢ (356) |
11 ¢ (279) |
7 ¢ (178) |
1 (२५) |
16 ¢ (406) |
||
चयन और जांच गाइड
चरण 1: आवश्यक एकल बिट आकार की पुष्टि करें: 8 इंच या 10 इंच, और यदि उपलब्ध हो तो पात्र चित्र या प्रतिस्थापन भाग संदर्भ प्रदान करें।
चरण 2: स्थापना के रूप की पुष्टि करें: वर्ग आधार, गोल आधार, थ्रू-डेक, भारी-कर्तव्य थ्रू-डेक, फ्लश प्रकार, या अन्य डेक व्यवस्था।
चरण 3: आवेदन पोत के प्रकार की पुष्टि करेंः अंतर्देशीय नदी बैरगे, टोबोट, पुशबोट, वर्कबोट, छोटे सेवा पोत, या अन्य समुद्री डेक आवेदन।
चरण 4: उत्पादन से पहले लोड आधार की पुष्टि करें: अपेक्षित लाइन/वायर आकार, रस्सी एमबीएल यदि ज्ञात हो, डिजाइन सुरक्षा कारक, आवश्यक एसडब्ल्यूएल यदि निर्दिष्ट हो, पुल-टेस्ट आवश्यकता, और डेक सुदृढीकरण ड्राइंग।
चरण 5: सामग्री और निरीक्षण की आवश्यकता की पुष्टि करेंः एएसटीएम ए 27-70-36 या समकक्ष, गर्मी उपचार, सामग्री यांत्रिक परीक्षण, एमटी / पीटी / आरटी क्षेत्र और स्वीकृति मानदंड।
चरण 6: सतह उपचार, वेल्डिंग के बाद कोटिंग, मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, एबीएस/वर्ग निरीक्षण के दायरे और आवश्यक प्रमाणपत्र पैकेज की पुष्टि करें।
संरचना
Cast steel single bitt body | Smooth rope-contact post | Square or round base | Thru-deck or flush welded installation | Weld-preparation area | Heat-treated casting | Optional inspection and pull-test arrangement
कास्टिंग, वेल्डिंग और इंजीनियरिंग के फायदे
- ASTM A27-70-36 या समकक्ष कास्ट स्टील कास्ट समुद्री डेक हार्डवेयर के लिए उपयुक्त है जहां एक कॉम्पैक्ट बिट आकार, वेल्डेबल आधार और नियंत्रित यांत्रिक गुणों की आवश्यकता होती है।
- बिट पोस्ट, बेस ट्रांजिशन और त्रिज्या बदलने वाले क्षेत्रों को स्थानीय तनाव एकाग्रता को कम करने और तीखे किनारों से बचने के लिए चिकना बनाया गया है जो लंगर रस्सी को नुकसान पहुंचा सकते हैं।
- गर्मी उपचार और सामग्री यांत्रिक परीक्षण शक्ति स्थिरता का समर्थन; वास्तविक प्रमाण पत्र पैकेज खरीद आदेश और निरीक्षण के दायरे का पालन करना चाहिए।
- गैस छिद्रता, स्लैग समावेशन और उप-सतह कास्टिंग संकेतों को सहमत स्वीकृति मानदंडों के भीतर नियंत्रित किया जाता है।पृष्ठ जानबूझकर शून्य दोष के दावे से बचता है क्योंकि समुद्री कास्टिंग को स्वीकृति स्तर द्वारा निरीक्षण किया जाता है.
- एमटी या पीटी को सुलभ सतहों पर लागू किया जा सकता है, और आरटी/एक्स-रे निरीक्षण की व्यवस्था उन महत्वपूर्ण क्षेत्रों के लिए की जा सकती है जहां बल केंद्रित है, जैसे कि बिट रूट और बेस संक्रमण, जब आवश्यक हो।
- वेल्डेबिलिटी का आधार कास्टिंग की स्थिति, वेल्ड-ज़ोन की तैयारी, डेक सामग्री, शिपयार्ड WPS और वर्ग की आवश्यकता पर निर्भर करता है।और वेल्ड के बाद निरीक्षण शिपयार्ड या परियोजना इंजीनियर द्वारा पुष्टि की जानी चाहिए.
- एफईए शक्ति गणना का उपयोग एकल बिट पोस्ट, आधार संक्रमण, डेक पैठ के आसपास तनाव वितरण की समीक्षा करने के लिए किया जा सकता है,और वेल्ड इंटरफ़ेस जब परियोजना इंजीनियरिंग सत्यापन की आवश्यकता है.
- खींच परीक्षण परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है; खींच दिशा, परीक्षण भार, पकड़ समय, स्वीकृति मानदंड, और गवाह आवश्यकता उत्पादन से पहले परिभाषित किया जाना चाहिए।
कस्टम विशेषताएं
- उत्पाद प्रकारः एकल बिट बोलार्ड → कॉम्पैक्ट डेक लंगर लगाने, जांच करने और बारज लाइन हैंडलिंग के लिए एक ऊर्ध्वाधर बिट।
- लक्ष्य आवेदनः अंतर्देशीय नदी के बैरगेज/टॉवबोट/पुशबोट/वर्कबोट → उत्तरी अमेरिका और अमेरिकी अंतर्देशीय पोत बाजार के लिए उपयुक्त जब पोत के चित्र द्वारा पुष्टि की जाती है।
- सामग्रीः ASTM A27-70-36 C-Mn कास्ट स्टील या समकक्ष → अंतिम सामग्री समकक्षता और प्रमाण पत्र के शब्द आदेश से पहले पुष्टि की जानी चाहिए।
- स्थापनाः थ्रू-डेक या फ्लश वेल्डेड व्यवस्था → डेक पैठ, वेल्ड की लंबाई, समर्थन संरचना और सुदृढीकरण जहाज के डिजाइन से मेल खाना चाहिए।
- सतह उपचारः सैंडब्लास्टिंग के रूप में आपूर्ति किए गए डेटा → अंतिम कोटिंग सामान्य रूप से स्थापना के बाद शिपयार्ड पेंट विनिर्देश का पालन करता है।
- कास्टिंग क्वालिटी कंट्रोलः निर्दिष्ट मानदंडों के भीतर पोरोसिटी/स्लैग इन्क्लूजन कंट्रोल → एमटी, पीटी या आरटी का चयन निरीक्षण योजना के अनुसार किया जा सकता है।
- एफईए समीक्षाः परियोजना की आवश्यकता के अनुसार उपलब्ध → तनाव एकाग्रता और आधार संक्रमण समीक्षा के लिए उपयोग किया जाता है, वर्ग अनुमोदन का विकल्प नहीं।
- पुल टेस्टः परियोजना की आवश्यकता के अनुसार उपलब्ध → लोड मूल्य और परीक्षण विधि की पुष्टि ग्राहक, शिपयार्ड या वर्ग समाज द्वारा की जानी चाहिए।
- प्रमाणपत्र की आवश्यकताः मिल सामग्री प्रमाणपत्र, परीक्षण रिपोर्ट, आदेश के दायरे के अनुसार ABS अनुमोदन/वर्ग निरीक्षण → प्रमाणपत्र उपलब्धता परियोजना अनुमोदन प्रक्रिया के अधीन है।
यह कैसे काम करता है
लंगर लगाने की लाइन या तार एकल बिट के पास आता है → लाइन चिकनी कास्ट स्टील पोस्ट के चारों ओर घूमती है → युग्मन, जांच,या लंगर लगाने बल डाली शरीर और वेल्डेड आधार के माध्यम से स्थानांतरित कर दिया जाता है → भार जहाज डिजाइन के अनुसार प्रबलित डेक संरचना में वितरित किया जाता है
आवेदन
US inland river barges | Towboats and pushboats | Workboats | Small service vessels | Harbor craft | River mooring stations | Barge coupling and checking line handling | Newbuilding and replacement deck hardware projects
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

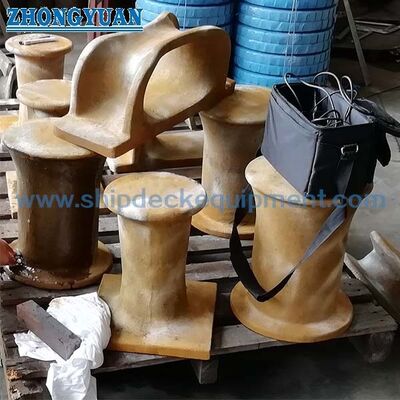

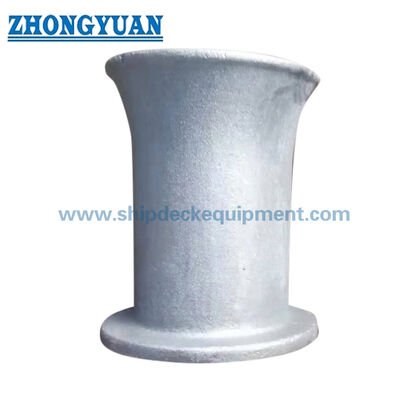

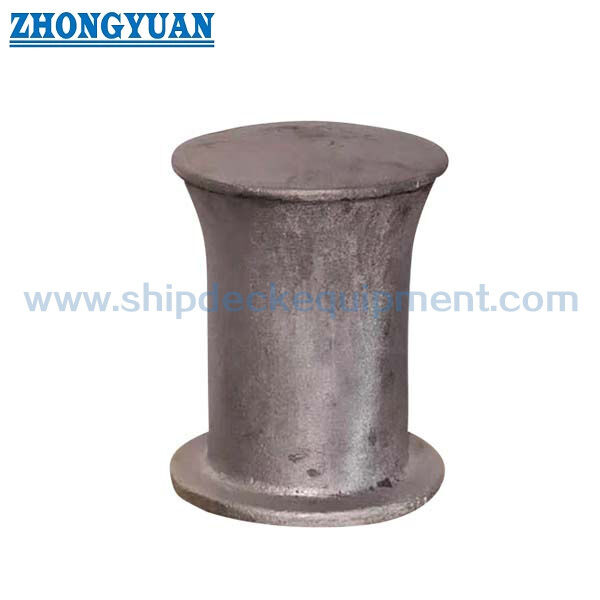

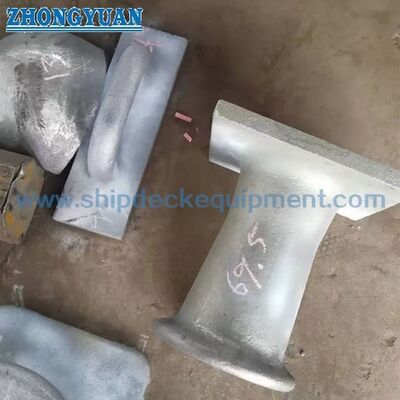

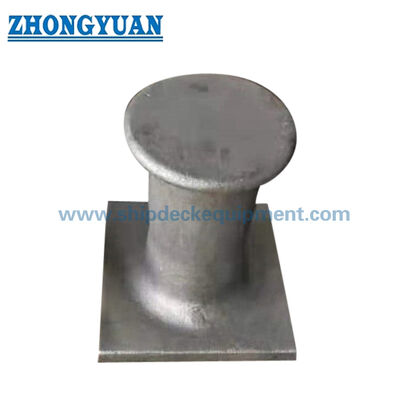

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: ग्राहक को थ्रू-डेक और फ्लश-टाइप सिंगल बिट बोलार्ड के बीच कैसे चयन करना चाहिए?
A1: चयन को जहाज के डेक की व्यवस्था का पालन करना चाहिए। थ्रू-डेक प्रकारों का उपयोग किया जाता है जहां बिट नीचे डेक संरचना से गुजरता है या कनेक्ट होता है।फ्लश-प्रकार के डिजाइन का उपयोग किया जाता है जहां डेक इंटरफ़ेस और निचले हिस्से की रिक्ति के लिए एक अधिक कॉम्पैक्ट वेल्डेड व्यवस्था की आवश्यकता होती हैअंतिम चयन को डेक ड्राइंग, सुदृढीकरण विवरण और शिपयार्ड स्थापना आवश्यकताओं द्वारा पुष्टि की जानी चाहिए।
Q2: क्या ASTM A27-70-36 कास्ट स्टील बैज या वर्कबोट डेक पर वेल्डिंग के लिए उपयुक्त है?
ए 2: एएसटीएम ए 27-70-36 इस प्रकार के डेक हार्डवेयर के लिए उपयोग की जाने वाली एक कास्ट स्टील सामग्री है, लेकिन वेल्डिंग स्वीकृति का संबंध कास्टिंग सतह की स्थिति, वेल्ड-ज़ोन तैयारी, डेक स्टील सामग्री, डब्ल्यूपीएस,पूर्व ताप की आवश्यकता, और वर्ग या शिपयार्ड निरीक्षण नियम। वेल्डिंग प्रक्रिया के विवरण की स्थापना से पहले पुष्टि की जानी चाहिए।
Q3: क्या आपूर्ति की गई पैरामीटर तालिका बोलार्ड SWL को परिभाषित करती है?
उत्तर 3: नहीं। आपूर्ति की गई तालिका में मॉडल विवरण, मुख्य आयाम और वजन दिए गए हैं। SWL, खींच-परीक्षण भार, रस्सी/तार MBL, डेक सुदृढीकरण, वेल्ड आकार,चयन या प्रमाणन के लिए उपयोग किए जाने से पहले परियोजना ड्राइंग या इंजीनियरिंग गणना द्वारा पुष्टि की जानी चाहिए.
