DIN 81860 एंकर चेन केबल क्लैंच रिलीज़र
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | डीआईएन 81860-1999; जर्मन मानक | नाममात्र श्रृंखला व्यास: | 36 मिमी से 152 मिमी |
|---|---|---|---|
| सामग्री: | सी-एमएन स्टील, स्टेनलेस स्टील | सतह का उपचार: | S2.5 तक सैंडब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत, पॉलिश स्टेनलेस स्टील, अनुकूलित सतह उपचार उपल |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, रीना, आईआरएस, आरएस, आदि। | ||
| प्रमुखता देना: | दीन ८१८६० केबल बांधना,इस्पात दीन ८१८६० केबल बांधना,दीन ८१८६०-१९९९ एंकर रिलीजर |
||
उत्पाद विवरण
DIN 81860 एंकर चेन केबल क्लेंच रिलीजर | वॉटरटाइट/नॉन-वॉटरटाइट एंड फास्टनिंग
उत्पाद अवलोकन
DIN 81860 एंकर चेन केबल क्लेंच रिलीजर बोर्ड जहाजों पर एंकर चेन केबल के लिए एक अंतिम बन्धन उपकरण है। इसे आम तौर पर चेन लॉकर सिस्टम में एंकर चेन के इनबोर्ड छोर पर व्यवस्थित किया जाता है, जहां सामान्य सेवा के दौरान चेन छोर को सुरक्षित किया जाना चाहिए और जब जहाज को आपातकालीन एंकर चेन डिस्चार्ज की आवश्यकता होती है तो छोड़ा जाना चाहिए।
यह पृष्ठ निर्विवाद और गैर-जलरोधी आपूर्ति विकल्पों को शामिल करता है। वॉटरटाइट संस्करण का चयन तब किया जाता है जब चेन लॉकर या संबंधित वॉटरटाइट सीमा के आसपास सीलिंग प्रदर्शन की आवश्यकता होती है, जबकि गैर-वॉटरटाइट संस्करण का उपयोग किया जाता है जहां इंस्टॉलेशन ड्राइंग को सीलिंग फ़ंक्शन की आवश्यकता नहीं होती है। उत्पादन से पहले अंतिम मानक संस्करण, चेन ग्रेड, सामग्री ग्रेड, इंस्टॉलेशन इंटरफ़ेस, रिलीज़ व्यवस्था और वॉटरटाइट परीक्षण आवश्यकता की पुष्टि की जानी चाहिए।
त्वरित विशिष्टताएँ
- उत्पाद प्रकार: एंकर चेन केबल क्लेंच / एंकर चेन रिलीजर / एंड फास्टनिंग → इनबोर्ड चेन एंड को सुरक्षित करता है और पोत व्यवस्था के अनुसार आपातकालीन रिलीज की अनुमति देता है।
- मानक संदर्भ: परियोजना द्वारा आपूर्ति किए गए डीआईएन 81860-1999 → यदि शिपयार्ड को नवीनतम मानक की आवश्यकता है तो वर्तमान डीआईएन 81860-1 / डीआईएन 81860-2 संस्करणों की जांच की जा सकती है।
- नाममात्र श्रृंखला व्यास: आपूर्ति की गई तालिका में 36 मिमी से 152 मिमी → जहाज लंगर श्रृंखला आकार की एक विस्तृत श्रृंखला के लिए उपयुक्त।
- एंकर चेन ग्रेड: ग्रेड 2 और ग्रेड 3 एंकर चेन पर लागू → अंतिम चेन ग्रेड और वर्ग अनुमोदन दायरे की पुष्टि परियोजना विनिर्देश द्वारा की जानी चाहिए।
- वॉटरटाइट विकल्प: वॉटरटाइट या गैर-वॉटरटाइट संस्करण → ऑर्डर से पहले वॉटरटाइट फ़ंक्शन परीक्षण, दबाव, अवधि और गवाह की आवश्यकता की पुष्टि की जानी चाहिए।
- सामग्री विकल्प: सी-एमएन स्टील, कास्ट स्टील, या स्टेनलेस स्टील → सटीक सामग्री ग्रेड, गर्मी उपचार और ट्रेसबिलिटी परियोजना की आवश्यकता का पालन करना चाहिए।
- सतह का उपचार: Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर, गैल्वनाइज्ड, स्टेनलेस स्टील पॉलिश, या अनुकूलित कोटिंग → अंतिम फिनिश पोत कोटिंग योजना से मेल खाना चाहिए।
- प्रमाणपत्र का दायरा: आदेश की आवश्यकता के अनुसार निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, वर्ग निरीक्षण और वॉटरटाइट परीक्षण रिकॉर्ड उपलब्ध है।
मुख्य तकनीकी पैरामीटर
| श्रृंखला व्यास | Фd1 एक्स s1 | एफ डी2 | एल1 | उ1 | v1 | वी 2 | ए 1 | ए2 |
| 36 38 40 42 44 46 | 273 एक्स 12,5 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| 48 50 52 54 56 | 323,9 एक्स 14,2 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406,4 एक्स 16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| 70 73 76 78 81 | 508 एक्स 17,5 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| 95 97 100 102 105 | 610 X20 | 754 | 1430 | 18 | 8 | |||
| 107 111 114 | 170 | 185 | ||||||
| 117 120 122 124 127 | 711 एक्स 22,2 | 856 | 1615 | 20 | 12 | |||
| 130 132 137 | 813 एक्स 22,2 | 958 | 1790 | |||||
| 142 147 152 | 914 एक्स 25 | 1060 | 1970 | 190 | 22 | 200 | 14 | 10 |
चयन एवं पूछताछ गाइड
- चरण 1: DIN 81860 मानक संस्करण, उत्पाद का नाम और क्या परियोजना को जलरोधी या गैर-जलरोधी निर्माण की आवश्यकता है, इसकी पुष्टि करें।
- चरण 2: नाममात्र श्रृंखला व्यास, श्रृंखला ग्रेड, अंतिम लिंक व्यवस्था और क्या उत्पाद नए निर्माण, मरम्मत या प्रतिस्थापन के लिए है, इसकी पुष्टि करें।
- चरण 3: ड्राइंग द्वारा इंस्टॉलेशन स्थिति, चेन लॉकर / बल्कहेड इंटरफ़ेस, उपलब्ध ऑपरेटिंग स्थान, रिलीज दिशा और आसपास के सुदृढीकरण की पुष्टि करें।
- चरण 4: सामग्री की आवश्यकता की पुष्टि करें: सी-एमएन स्टील, कास्ट स्टील, स्टेनलेस स्टील, या सर्टिफिकेट ट्रैसेबिलिटी के साथ विशेष परियोजना सामग्री।
- चरण 5: सतह के उपचार और निरीक्षण के दायरे की पुष्टि करें: यदि आवश्यक हो तो शॉप प्राइमर, गैल्वनाइज्ड फिनिश, स्टेनलेस स्टील पॉलिशिंग, क्लास निरीक्षण और वॉटरटाइट फ़ंक्शन परीक्षण।
- चरण 6: यदि उपलब्ध हो तो मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, पोत प्रकार, वर्गीकरण सोसायटी की आवश्यकता, जीए ड्राइंग और संदर्भ तस्वीरें प्रदान करें।
संरचना
केबल क्लेंच बॉडी | चेन एंड फास्टनिंग इंटरफ़ेस | रिलीज/स्लिप व्यवस्था | संचालन या पहुंच जारी करें | वॉटरटाइट सीलिंग विकल्प | गैर-जलरोधक विकल्प | चेन लॉकर / बल्कहेड इंस्टॉलेशन इंटरफ़ेस | सतह की सुरक्षा
चेन लॉकर सुरक्षा एवं इंजीनियरिंग लाभ
- डीआईएन 81860 आयामी रेंज निर्दिष्ट एंकर चेन व्यास के साथ अंतिम फास्टनिंग डिवाइस से मेल खाने में मदद करती है, जिससे प्रतिस्थापन या उद्धरण के दौरान अस्पष्टता कम हो जाती है।
- वॉटरटाइट और गैर-वॉटरटाइट संस्करणों को पूछताछ चरण में अलग किया जा सकता है, जिससे गैर-सीलिंग उत्पाद का उपयोग करने से बचा जा सकता है जहां जहाज की व्यवस्था के लिए वॉटरटाइट अखंडता की आवश्यकता होती है।
- डिवाइस आपातकालीन श्रृंखला रिलीज तर्क का समर्थन करता है: एंकर श्रृंखला का अंत सामान्य रूप से सुरक्षित होता है, और जब जहाज की व्यवस्था के लिए खतरनाक परिस्थितियों में लंगर बलिदान की आवश्यकता होती है तो अंतिम कनेक्शन जारी किया जा सकता है।
- वॉटरटाइट परियोजनाओं के लिए, एक सार्वभौमिक परीक्षण स्थिति मानने के बजाय सीलिंग संरचना, गैसकेट या ओ-रिंग विवरण, परीक्षण दबाव, परीक्षण अवधि और वर्ग गवाह दायरे की पुष्टि की जानी चाहिए।
- सी-एमएन स्टील, कास्ट स्टील, या स्टेनलेस स्टील परियोजनाओं के लिए सामग्री चयन को समायोजित किया जा सकता है, लेकिन उत्पादन से पहले सटीक ग्रेड, वेल्डिंग / कास्टिंग प्रक्रिया और प्रमाणपत्र ट्रैसेबिलिटी को परिभाषित किया जाना चाहिए।
- Sa 2.5 ब्लास्टिंग और एपॉक्सी शॉप प्राइमर जैसी सतह की तैयारी अंतिम पोत कोटिंग के लिए एक नियंत्रित आधार स्थिति प्रदान करने में मदद करती है, जबकि गैल्वनाइज्ड या स्टेनलेस स्टील पॉलिश फिनिशिंग पर निर्दिष्ट होने पर चर्चा की जा सकती है।
- प्रतिस्थापन परियोजनाओं के लिए, विनिमेयता की पुष्टि करने से पहले मौजूदा चेन लॉकर इंटरफ़ेस, छेद की स्थिति, अंत लिंक कनेक्शन और उपलब्ध ऑपरेटिंग क्लीयरेंस की जांच की जानी चाहिए।
कस्टम विशेषताएँ
- मानक: डीआईएन 81860-1999 → इसका उपयोग तब करें जब शिपयार्ड या मालिक विनिर्देश को इस जर्मन मानक एंकर चेन एंड फास्टनिंग की आवश्यकता हो।
- वर्तमान मानक जाँच: DIN 81860-1 / DIN 81860-2:2022 → पुष्टि करें कि क्या परियोजना को अभी भी 1999 संस्करण या नवीनतम DIN संस्करण की आवश्यकता है।
- संस्करण: वॉटरटाइट / नॉन-वॉटरटाइट → चेन लॉकर सीमा, सीलिंग आवश्यकता और इंस्टॉलेशन ड्राइंग के अनुसार चुनें।
- नाममात्र श्रृंखला व्यास: 36-152 मिमी → एंकर श्रृंखला आकार और अंत लिंक व्यवस्था के अनुसार सख्ती से चयन करें।
- एंकर चेन ग्रेड: आपूर्ति के अनुसार ग्रेड 2 / ग्रेड 3 → अंतिम ग्रेड, वर्ग नियम के आधार और स्वीकृति आवश्यकता की पुष्टि की जानी चाहिए।
- सामग्री: सी-एमएन स्टील / कास्ट स्टील / स्टेनलेस स्टील → ऑर्डर से पहले सटीक ग्रेड और प्रमाणपत्र दायरे की पुष्टि की जानी चाहिए।
- वॉटरटाइट फ़ंक्शन टेस्ट: परियोजना की आवश्यकता के अनुसार उपलब्ध → दबाव, अवधि, निरीक्षण विधि और पुष्टि की जाने वाली गवाह की आवश्यकता।
- सतह का उपचार: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर / गैल्वनाइज्ड / अनुकूलित → अंतिम सतह की स्थिति को पोत कोटिंग विनिर्देश का पालन करना चाहिए।
- प्रमाणपत्र की आवश्यकता: अनुरोध पर उपलब्ध → वर्ग प्रमाणपत्र, निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र और परीक्षण रिकॉर्ड को पुष्टि किए गए ऑर्डर दायरे के अनुसार व्यवस्थित किया जाता है।
यह काम किस प्रकार करता है
एंकर चेन का सिरा क्लेंच रिलीजर से जुड़ा होता है → चेन का सिरा सामान्य सेवा के दौरान सुरक्षित रहता है → आपातकालीन डिस्चार्ज की आवश्यकता होने पर ऑपरेटर रिलीज व्यवस्था को सक्रिय करता है → चेन का सिरा फास्टनिंग पॉइंट से रिलीज होता है → एंकर और चेन पोत की आपातकालीन प्रक्रिया के अनुसार बाहर निकल सकते हैं
अनुप्रयोग
एंकर चेन लॉकर | लंगर श्रृंखला अंत बन्धन | आपातकालीन लंगर श्रृंखला रिलीज प्रणाली | जहाज लंगर व्यवस्था | वाणिज्यिक जहाज़ | नवनिर्माण परियोजनाएं | मरम्मत और प्रतिस्थापन परियोजनाएं | वॉटरटाइट या नॉन-वॉटरटाइट चेन लॉकर स्थापना
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता, निर्विवाद परीक्षण की आवश्यकता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

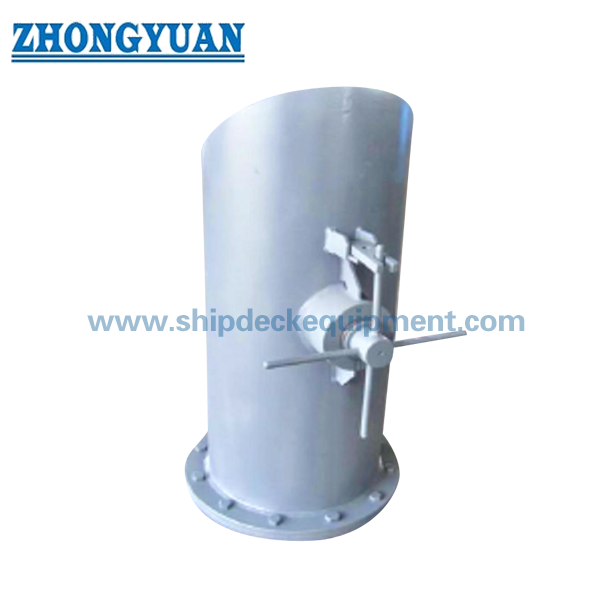

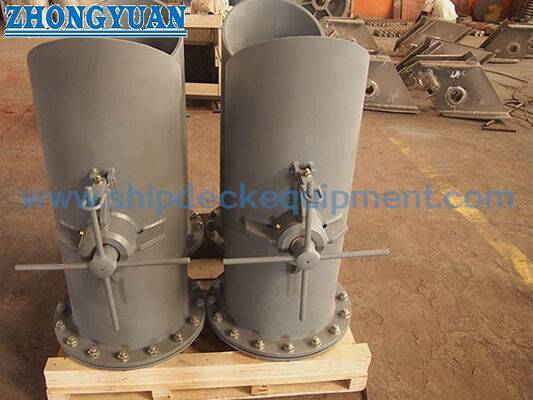

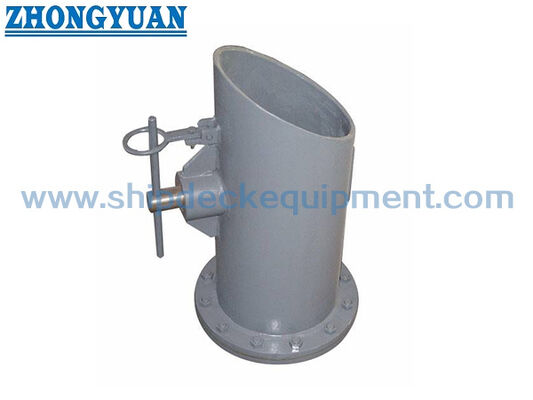

ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: वॉटरटाइट और नॉन-वॉटरटाइट संस्करण के बीच क्या अंतर है?
A1: वॉटरटाइट संस्करण का उपयोग तब किया जाता है जब इंस्टॉलेशन के लिए चेन लॉकर या संबंधित वॉटरटाइट सीमा के आसपास सीलिंग की आवश्यकता होती है। गैर-जलरोधक संस्करण का उपयोग किया जाता है जहां किसी सीलिंग फ़ंक्शन की आवश्यकता नहीं होती है। निर्विवाद परियोजनाओं के लिए परीक्षण दबाव, परीक्षण अवधि, सीलिंग विवरण और वर्ग गवाह की आवश्यकता की पुष्टि की जानी चाहिए।
Q2: क्या यह उत्पाद डेक चेन स्टॉपर के समान है?
ए2: नहीं। डीआईएन 81860 एंकर चेन केबल क्लेंच रिलीजर इनबोर्ड एंकर चेन एंड के लिए एक एंड फास्टनिंग/रिलीज डिवाइस है। एंकरिंग ऑपरेशन के दौरान चेन को पकड़ने और मार्गदर्शन करने के लिए आमतौर पर डेक पर एक चेन स्टॉपर की व्यवस्था की जाती है। दोनों उत्पादों को चित्रों या उद्धरणों में मिश्रित नहीं किया जाना चाहिए।
Q3: कोटेशन से पहले किस जानकारी की आवश्यकता है?
A3: कृपया मानक संस्करण, वॉटरटाइट या गैर-वॉटरटाइट संस्करण, चेन व्यास, चेन ग्रेड, सामग्री, सतह उपचार, मात्रा, प्रमाणपत्र आवश्यकता, वॉटरटाइट परीक्षण आवश्यकता, इंस्टॉलेशन ड्राइंग, डिलीवरी गंतव्य और आवश्यक डिलीवरी समय की पुष्टि करें।
