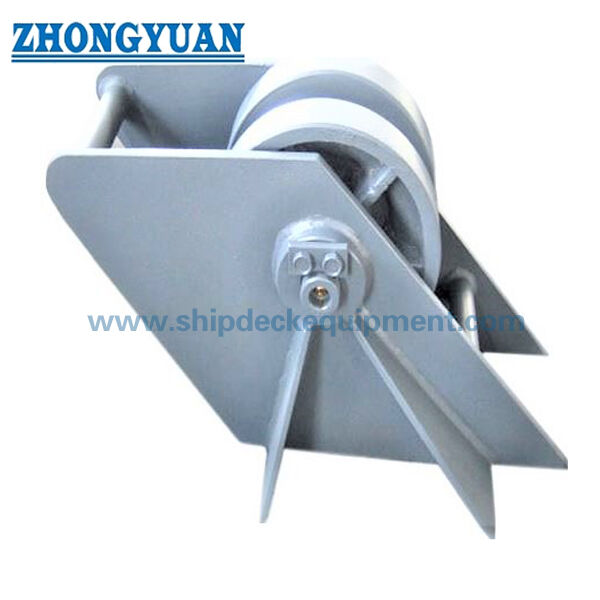

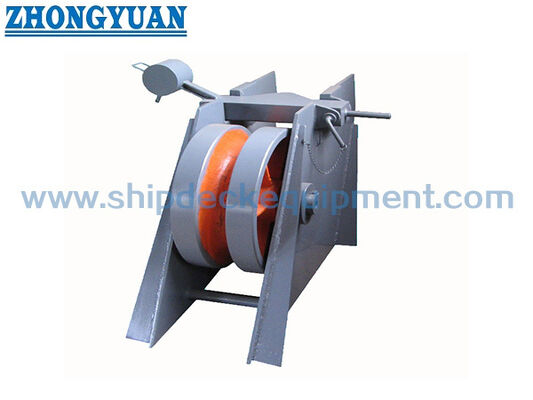

लंगर चेन रोलर व्हील जहाज डेक चेन गाइड के लिए CB / T 290

लंगर चेन रोलर व्हील जहाज डेक चेन गाइड के लिए CB / T 290

उत्पाद का अवलोकन

CB/T 290 एंकर चेन रोलर व्हील एक जहाज डेक चेन गाइड है जिसका उपयोग एंकर हैंडलिंग व्यवस्था में एंकर चेन की रनिंग दिशा को नियंत्रित करने के लिए किया जाता है।यह मुख्य रूप से बाएं-दाएं श्रृंखला मार्गदर्शन और चिकनी श्रृंखला आंदोलन के लिए प्रयोग किया जाता है, बजाय श्रृंखला पकड़ या ताला लगाने के. एक विशिष्ट डेक व्यवस्था में,यह एक डाली हुई स्टील गिलोटिन श्रृंखला stopper के साथ स्थापित किया जाता है और जहाज ड्राइंग के अनुसार श्रृंखला stopper और लंगर windlass के बीच स्थित है.

रोलर व्हील को 12.5 मिमी से 68 मिमी के नाममात्र व्यास के एंकर चेन के लिए बनाया गया है और स्थापना की आवश्यकता के अनुसार वेल्डेड डेक माउंटिंग या बोल्ट माउंटिंग के साथ आपूर्ति की जा सकती है।एक अच्छी तरह से चिकना हुआ शाफ्ट के चारों ओर घूमने वाला कास्ट स्टील का पहिया, श्रृंखला और डेक उपकरण के बीच स्थानीय खींच को कम करते हुए श्रृंखला को अधिक सुचारू रूप से पारित करने में मदद करता है।और प्रमाण पत्र के दायरे को परियोजना के चित्र के अनुसार पुष्टि की जानी चाहिए.

त्वरित विनिर्देश

• उत्पाद का कार्यः एंकर चेन रोलर गाइड → एंकर चेन की दिशा का मार्गदर्शन करता है और चेन को सुचारू रूप से चलने में मदद करता है; यह चेन टॉपर नहीं है।
• मानकः CB/T 290-1995 → जहाज के लंगर श्रृंखला रोलर पहियों के लिए मॉडल चयन, मुख्य आयाम और वजन के लिए संदर्भ।
• विशिष्ट स्थापनाः डाली हुई स्टील गिलोटिन चेन टॉपर और एंकर विंडलास के बीच → डेक एंकर व्यवस्था में चेन लीड गाइड के रूप में उपयोग किया जाता है।
• श्रृंखला व्यास सीमाः 12.5 मिमी से 68 मिमी → आपूर्ति की गई तालिका में सामान्य छोटे और मध्यम जहाज लंगर श्रृंखला आकारों को शामिल करता है।
• वजन सीमाः 12.7 किलोग्राम से 832.3 किलोग्राम → हैंडलिंग, पैकिंग, फ्रेट अनुमान और डेक स्थापना योजना के लिए उपयोगी।
• मुख्य सामग्रीः ZG230-450 कास्ट स्टील, स्टेनलेस स्टील और C-Mn स्टील आपूर्ति विनिर्देश के अनुसार → आदेश से पहले अंतिम सामग्री दायरे की पुष्टि की जानी चाहिए।
• शाफ्ट स्नेहनः अच्छी तरह से तेल वाली शाफ्ट व्यवस्था → लचीले रोलर रोटेशन और आसान रखरखाव का समर्थन करती है।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर संदर्भ के रूप में → पॉलिश, गैल्वेनाइज्ड, या अनुकूलित खत्म परियोजना की आवश्यकता के अनुसार चर्चा की जा सकती है।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: CB/T 290-1995 एंकर चेन रोलर व्हील की पुष्टि करें और एंकर चेन के नाममात्र व्यास के अनुसार प्रकार 14 से प्रकार 68 का चयन करें।

चरण 2: डेक व्यवस्था की पुष्टि करें, विशेष रूप से डाली हुई स्टील गिलोटिन चेन टॉपर और एंकर विंडलास के बीच श्रृंखला की लीड।

चरण 3: पुष्टि करें कि रोलर व्हील को डेक पर वेल्डेड किया जाएगा या माउंटिंग फाउंडेशन पर बोल्ट किया जाएगा; डेक सुदृढीकरण और बोल्ट/वेल्ड विवरणों को पोत के चित्र का पालन करना चाहिए।

चौथा चरण: चेन की लीड दिशा, चेन क्लॉपर का प्रकार, विंडलास की स्थिति और नए निर्माण, प्रतिस्थापन या मरम्मत के लिए रोलर की आवश्यकता है या नहीं, इसकी पुष्टि करें।

चरण 5: उद्धरण से पहले सामग्री की आवश्यकता, शाफ्ट स्नेहन व्यवस्था, सतह उपचार, और किसी भी स्टेनलेस स्टील या जस्ती आवश्यकता की पुष्टि करें।

चरण 6: आदेश देने से पहले प्रमाणपत्र के दायरे की पुष्टि करेंः निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, गवाह निरीक्षण, या अन्य परियोजना आवश्यकता।

चरण 7: मात्रा, डिलीवरी का गंतव्य, आवश्यक डिलीवरी का समय, जीए ड्राइंग, स्थापना ड्राइंग और संदर्भ तस्वीरें उपलब्ध होने पर प्रदान करें।

संरचना

Cast steel roller wheel | Grease-lubricated shaft | Mild steel / C-Mn steel side wall | Deck welded or bolted mounting interface | Anchor chain contact groove | Chain direction guide arrangement | Shop primer or specified surface treatment

चेन गाइडिंग और इंजीनियरिंग के फायदे

• उत्पाद को दिशा नियंत्रण के लिए एक एंकर चेन गाइड के रूप में डिज़ाइन किया गया है। चेन पकड़, लॉक और लोड सुरक्षित करने को मिलान एंकर चेन टॉपर द्वारा संभाला जाना चाहिए।
• रोलर व्हील डेक लीड व्यवस्था में एंकर चेन को बाएं या दाएं मार्गदर्शन करने में मदद करता है, जिससे निश्चित डेक संरचनाओं पर सीधी चेन खींचने में कमी आती है।
• एक अच्छी तरह से चिकनी शाफ्ट चेन के आंदोलन के दौरान पहिया को अधिक लचीले ढंग से घूमने की अनुमति देती है, जो लंगर चेन के चिकनी गुजरने और रखरखाव पहुंच के लिए महत्वपूर्ण है।
• उत्पाद को एक डाली हुई स्टील गिलोटिन चेन टॉपर और एंकर विंडलास के साथ व्यवस्थित किया जा सकता है, लेकिन वास्तविक स्थिति जहाज के जीए ड्राइंग और डेक उपकरण लेआउट का पालन करना चाहिए।
• प्रकार 14 से प्रकार 68 तक की आपूर्ति की गई आकार सीमा श्रृंखला लीड मार्ग की जांच किए बिना एक ओवरसाइज गाइड का उपयोग करने के बजाय श्रृंखला व्यास द्वारा चयन की अनुमति देती है।
• पोत की संरचना के अनुसार वेल्डेड या बोल्ट किए गए माउंटिंग पर चर्चा की जा सकती है; डेक सुदृढीकरण, माउंटिंग पैड, बोल्ट ग्रेड और वेल्ड विवरणों की पुष्टि शिपयार्ड या डिजाइन कार्यालय द्वारा की जानी चाहिए।
• सतह तैयारी जैसे कि सा 2.5 ब्लास्टिंग और इपॉक्सी दुकान प्राइमर समुद्री कोटिंग सिस्टम के लिए उत्पाद तैयार करने में मदद करते हैं, जबकि अंतिम कोटिंग को पोत पेंटिंग विनिर्देश का पालन करना चाहिए।

कस्टम विशेषताएं

• मानकः CB/T 290-1995 → एंकर चेन रोलर व्हील मॉडल, आयाम और वजन के लिए मुख्य संदर्भ के रूप में प्रयोग किया जाता है।
• उत्पाद का प्रकारः एंकर चेन रोलर व्हील → डेक एंकर व्यवस्था के लिए चेन दिशा गाइड, चेन टॉपर नहीं।
• चेन व्यासः 12.568 मिमी → पात्र के चित्र में एंकर चेन के नामित आकार के अनुसार रोलर व्हील प्रकार का चयन करें।
• स्थापना की स्थितिः चेन stopper और एंकर windlass के बीच → कास्ट स्टील गिलोटिन चेन stopper के साथ उपयोग किए जाने पर विशिष्ट व्यवस्था; अंतिम स्थिति को GA ड्राइंग द्वारा पुष्टि की जानी चाहिए।
• माउंटिंग फॉर्मः डेक पर वेल्डेड या बोल्ट माउंटिंग → उत्पादन से पहले स्थापना विधि, नींव और सुदृढीकरण की पुष्टि करें।
• व्हील सामग्रीः ZG230-450 आपूर्ति विनिर्देश के अनुसार कास्ट स्टील → अंतिम सामग्री की ट्रेसेबिलिटी और प्रमाण पत्र के दायरे को आदेश से पहले पुष्टि की जानी चाहिए।
• साइड वॉल/सपोर्ट सामग्रीः आपूर्ति किए गए विनिर्देश के अनुसार हल्के इस्पात या सी-एमएन इस्पात → वास्तविक इस्पात ग्रेड को परियोजना की आवश्यकता का पालन करना चाहिए।
• शाफ्ट स्नेहन: अच्छी तरह से तेल से ढकी शाफ्ट → लचीले रोलर रोटेशन का समर्थन करती है और रखरखाव की कठिनाई को कम करने में मदद करती है।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, पॉलिश, गैल्वेनाइज्ड, या अनुकूलित फिनिश → अंतिम कोटिंग सिस्टम को परियोजना विनिर्देश द्वारा पुष्टि की जानी चाहिए।
• प्रमाण पत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → वर्ग अनुमोदन या गवाह निरीक्षण की पुष्टि बोली से पहले की जानी चाहिए।

यह कैसे काम करता है

Anchor chain moves from the windlass side → Chain contacts the rotating roller wheel → The well-greased shaft supports smooth wheel rotation → The roller guides the chain direction toward the chain stopper / chain lead route → The chain stopper provides holding or locking when required

आवेदन

Small and medium ships | Deck anchor chain guide arrangements | Anchor windlass and chain stopper matching installations | Anchor recess positioning assistance | Newbuilding projects | Replacement and repair of deck chain guide equipment

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

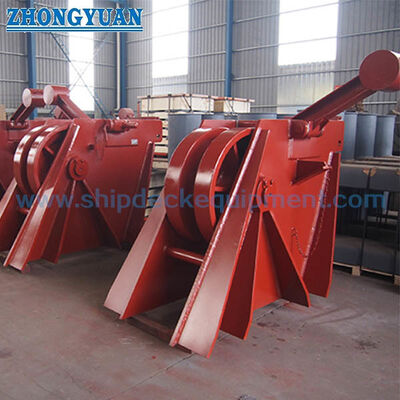

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या CB/T 290 एंकर चेन रोलर व्हील चेन टॉपर है?

A1: नहीं. इस उत्पाद का उपयोग एंकर चेन दिशा का मार्गदर्शन करने और चिकनी चेन आंदोलन का समर्थन करने के लिए किया जाता है. इसे चेन stopper के रूप में वर्णित नहीं किया जाना चाहिए.चेन पकड़ या ताला जहाज की व्यवस्था के अनुसार मिलान लंगर चेन stopper द्वारा प्रदान किया जाना चाहिए.

प्रश्न 2: सही रोलर व्हील प्रकार का चयन कैसे किया जाए?

A2: एंकर चेन के नाममात्र व्यास, चेन के लीड दिशा, डेक व्यवस्था, चेन stopper की स्थिति, विंडलास की स्थिति और उपलब्ध माउंटिंग स्पेस के अनुसार प्रकार का चयन करें।आपूर्ति की गई तालिका में प्रारंभिक चयन और उद्धरण के लिए मुख्य आयाम और वजन प्रदान किया गया है.

Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?
