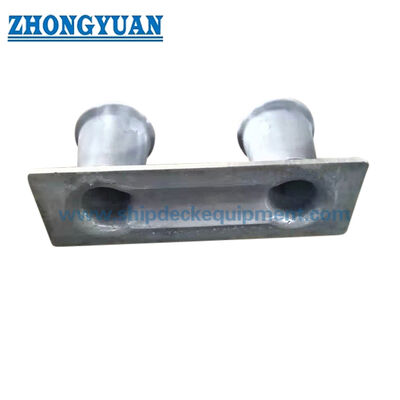

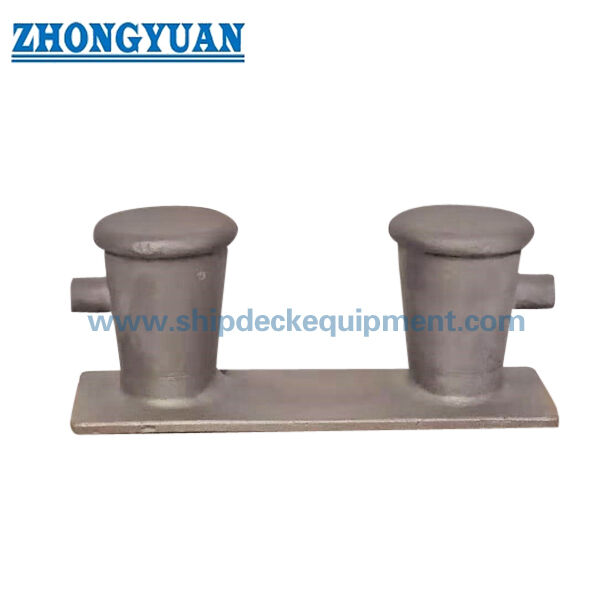

हॉर्न विकल्प के साथ डाली स्टील डबल बिट बोलार्ड।

हॉर्न विकल्प के साथ डाली स्टील डबल बिट बोलार्ड।

उत्पाद का अवलोकन

डाली हुई स्टील डबल बिट बोलार्ड एक जहाज के लंगर डेक फिटिंग है जिसका उपयोग डेक लंगर स्टेशनों पर लंगर रस्सियों को सुरक्षित करने और नियंत्रित करने के लिए किया जाता है।इस पृष्ठ में एएसटीएम ए 27-70-36 सी-एमएन कास्ट स्टील या समकक्ष से निर्मित 8 इंच और 10 इंच डबल बिट कॉन्फ़िगरेशन शामिल हैं, बिट क्षेत्र के आसपास अतिरिक्त रस्सी-रक्षण समर्थन की आवश्यकता वाली परियोजनाओं के लिए वैकल्पिक हॉर्न व्यवस्था के साथ।

एक बड़े अंतर्देशीय-बार्ज bollard पृष्ठ की तुलना में, इस उत्पाद पृष्ठ कॉम्पैक्ट 8 इंच और 10 इंच जहाज लंगर रेंज, वैकल्पिक सींग संरचना, नियंत्रित कास्ट-स्टील सतह गुणवत्ता,और परियोजना-आधारित निरीक्षण जैसे कि रंजक प्रवेश परीक्षणचुंबकीय कणों की जांच, स्थानीय एक्स-रे निरीक्षण, एफईए शक्ति समीक्षा, और खींच परीक्षण सत्यापन जब आदेश विनिर्देश द्वारा आवश्यक है।

त्वरित विनिर्देश

• उत्पाद का प्रकारः कास्ट स्टील डबल बिट बोलार्ड → जहाज के लंगर के लिए डेक लंगर फिटिंग, लिफ्टिंग उत्पाद नहीं।
• नाममात्र प्रकारः 8 इंच और 10 इंच → उन परियोजनाओं के लिए उपयुक्त जहां पोत के चित्र में यह कॉम्पैक्ट डबल बिट बोलार्ड रेंज निर्दिष्ट है।
• सींग की व्यवस्थाः सींगों के साथ या बिना उपलब्ध → सींग वाला प्रकार निर्दिष्ट होने पर बिट क्षेत्र के आसपास रस्सी प्रतिधारण और हैंडलिंग में मदद कर सकता है।
• सामग्री ग्रेडः ASTM A27-70-36 C-Mn कास्ट स्टील या समकक्ष → कास्ट-स्टील बोलार्ड बॉडी ताकत और यांत्रिक गुण नियंत्रण के लिए चुना गया।
• गर्मी उपचारः प्रसव से पहले गर्मी से इलाज कास्ट स्टील → आपूर्ति विनिर्देश के अनुसार यांत्रिक गुण स्थिरता और कास्टिंग गुणवत्ता नियंत्रण का समर्थन करता है।
• सतह की स्थितिः चिकनी और बोर से मुक्त जो लंगर रस्सी को काट सकती है → रस्सी-संपर्क परिष्करण लंगर के उपयोग के लिए एक प्रमुख स्वीकृति बिंदु है।
• निरीक्षण के विकल्पः सामग्री यांत्रिक परीक्षण, गर्मी उपचार रिकॉर्ड, रंजक प्रवेश परीक्षण, चुंबकीय कणों की जांच,और स्थानीय एक्स-रे परीक्षण → निरीक्षण के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए.
• इंजीनियरिंग सत्यापन: एफईए शक्ति गणना और खींच परीक्षण सत्यापन परियोजना आवश्यकता के अनुसार व्यवस्थित किया जा सकता है → भार दिशा, परीक्षण भार, स्थिरता,और साक्षी के दायरे को पहले से सहमत किया जाना चाहिए.

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: डबल बिट बोलार्ड के आकार की पुष्टि करें: 8 इंच या 10 इंच, और क्या परियोजना को सींग वाले या सींग रहित विन्यास की आवश्यकता है।

चरण 2: पोत के प्रकार, डेक के लंगर लगाने की व्यवस्था, रस्सी के नेतृत्व की दिशा, रस्सी के लपेटने की स्थिति और पोत के चित्र के अनुसार स्थापना की स्थिति की पुष्टि करें।

चरण 3: सामग्री की आवश्यकता की पुष्टि करेंः ASTM A27-70-36 C-Mn कास्ट स्टील या परियोजना विनिर्देश के लिए स्वीकार्य समकक्ष सामग्री ग्रेड।

चरण 4: सतह उपचार की पुष्टि करें: रेत, दुकान प्राइमर, अंतिम कोटिंग प्रणाली, रंग, और किसी भी विशेष संक्षारण सुरक्षा आवश्यकता।

चरण 5: गुणवत्ता नियंत्रण और निरीक्षण के दायरे की पुष्टि करें: यांत्रिक गुणों का परीक्षण, गर्मी उपचार रिकॉर्ड, रंजक प्रवेश परीक्षण, चुंबकीय कणों की जांच, स्थानीय एक्स-रे परीक्षण, एफईए रिपोर्ट,और यदि आवश्यक हो तो खींच परीक्षण सत्यापन.

चरण 6: उद्धरण से पहले प्रमाणपत्र के दायरे की पुष्टि करें: आदेश और परियोजना प्रक्रिया के अनुसार ABS अनुमोदन, मिल प्रमाण पत्र, निर्माता प्रमाण पत्र, वर्ग गवाह निरीक्षण, या अन्य अनुमोदन आवश्यकता.

चरण 7: मात्रा, डिलीवरी का गंतव्य, आवश्यक डिलीवरी का समय, जीए ड्राइंग, डेक फाउंडेशन ड्राइंग और यदि उपलब्ध हो तो संदर्भ तस्वीरें प्रदान करें।

संरचना

Cast steel double bitt body | Optional horn arrangement | Smooth rope-contact surface | Heat-treated C-Mn cast steel | Deck mounting base | Force-concentration transition area | Sandblasted / shop-primed surface

कास्टिंग, निरीक्षण और इंजीनियरिंग के फायदे

• कास्ट-स्टील का शरीर रस्सी-संपर्क और बल-सघनता क्षेत्रों के चारों ओर गोल संक्रमणों के साथ एक एकीकृत डबल बिट आकार बनाने के लिए उपयुक्त है।
• कास्टिंग के बाद सतह को ड्रेसिंग करने का मुख्य उद्देश्य बार-बार जहाज के लंगर लगाने के दौरान लंगर लगाने की रस्सी को नुकसान पहुंचाने वाले बोर और तेज किनारों को हटाना है।
• प्रसव से पहले गर्मी उपचार ASTM A27-70-36 या समकक्ष कास्ट स्टील के लिए यांत्रिक गुण नियंत्रण का समर्थन करता है, आदेश के दायरे के अनुसार सामग्री गुण परीक्षण रिपोर्ट उपलब्ध है।
• कास्टिंग गुणवत्ता नियंत्रण में दृश्य निरीक्षण, आयामी जांच, यांत्रिक गुण परीक्षण और सतह उपचार से पहले गर्मी उपचार रिकॉर्ड की समीक्षा शामिल हो सकती है।
• जब परियोजना के लिए सतह या निकट-सतह विखंडन की जांच की आवश्यकता होती है, तब डाई पेनेट्रेंट परीक्षण या चुंबकीय कणों की जांच की व्यवस्था की जा सकती है।
• स्थानीय एक्स-रे निरीक्षण को महत्वपूर्ण क्षेत्रों पर केंद्रित किया जा सकता है जहां बिट रूट, बेस ट्रांजिशन और हॉर्न कनेक्शन क्षेत्र के आसपास बल एकाग्रता की उम्मीद है,परियोजना की आवश्यकता और सहमत स्वीकृति मानदंडों के अधीन.
• FEA-based strength calculation can be used to review stress distribution and optimize local transition areas when the vessel design office or class approval process requires additional engineering verification.
• खींच परीक्षण सत्यापन को सहमत लोडिंग दिशा, परीक्षण भार, फिटिंग विधि और साक्षी दायरे के अनुसार व्यवस्थित किया जा सकता है; उत्पादन से पहले आवश्यक परीक्षण प्रक्रिया की पुष्टि की जानी चाहिए।

कस्टम विशेषताएं

• मॉडल प्रकारः डबल बिट बोलार्ड → डेक लंगर स्टेशनों के लिए कॉम्पैक्ट जहाज लंगर बोलार्ड व्यवस्था।
• आकार सीमाः 8 इंच / 10 इंच → जहाज के चित्र, डेक लेआउट और रस्सी हैंडलिंग आवश्यकता के अनुसार चयनित।
• सींग विकल्पः सींग के साथ या बिना → सींग का प्रकार चुनें जब परियोजना ड्राइंग अतिरिक्त रस्सी-रक्षण ज्यामिति की आवश्यकता होती है।
• सामग्रीः ASTM A27-70-36 C-Mn कास्ट स्टील या समकक्ष → आदेश जारी करने से पहले अंतिम समकक्ष ग्रेड की पुष्टि की जानी चाहिए।
• सतह उपचारः रेत के झोंके और दुकान प्राइमर पेंटिंग → अंतिम कोटिंग सिस्टम को पोत पेंटिंग विनिर्देश का पालन करना चाहिए।
• कास्टिंग क्वालिटी कंट्रोलः यांत्रिक परीक्षण, गर्मी उपचार, एनडीटी विकल्प → निरीक्षण आइटम खरीद आदेश में बताए जाने चाहिए।
• एफईए समीक्षाः परियोजना की आवश्यकता के अनुसार उपलब्ध → तनाव एकाग्रता की जांच करने और स्थानीय संरचना को सत्यापित करने के लिए उपयोग किया जाता है जब आवश्यक हो।
• खींच परीक्षण सत्यापनः परियोजना की आवश्यकता के अनुसार उपलब्ध → परीक्षण भार, भार दिशा, स्थिरता, और गवाह की आवश्यकता की पुष्टि की जानी चाहिए।
• प्रमाणपत्र की आवश्यकताः आदेश के दायरे के अनुसार एबीएस अनुमोदन / मिल प्रमाणपत्र / निर्माता प्रमाणपत्र → वर्ग अनुमोदन परियोजना प्रक्रिया और वर्ग समाज स्वीकृति के अधीन है।

यह कैसे काम करता है

Mooring rope is led around the double bitt → Smooth cast-steel surface supports rope contact → Horned type helps rope retention when specified → Mooring force is transferred through the bitt body and base into the deck foundation → Inspection and coating are completed according to project requirement

आवेदन

Ship mooring stations | Deck mooring arrangements | Cargo vessels | Tugboats | Workboats | Inland and coastal vessels | Shipyard newbuilding projects | Replacement of existing 8 inch or 10 inch double bitt bollards

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता, एबीएस अनुमोदन प्रक्रिया और वर्ग समाज की समीक्षा के अनुसार व्यवस्थित किया जा सकता है।आदेश जारी करने से पहले प्रमाण पत्र के शब्द और गवाह के दायरे की पुष्टि की जानी चाहिए।.

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सींग वाले और सींग रहित डबल बिट बोलार्ड में मुख्य अंतर क्या है?

A1: मुख्य बोलार्ड बॉडी और नाममात्र आकार सीमा समान है, जबकि सींग वाले प्रकार में सींग के आयाम K, L और M जोड़े गए हैं।सींग वाले प्रकार का चयन केवल तभी किया जाना चाहिए जब पोत खींचने या रस्सी से निपटने की व्यवस्था के लिए अतिरिक्त रस्सी-रक्षण ज्यामिति की आवश्यकता होती है.

प्रश्न 2: क्या एनडीटी, एफईए गणना और पुल परीक्षण सत्यापन की आपूर्ति की जा सकती है?

ए 2: हाँ, इन वस्तुओं को परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है। निरीक्षण विधि, स्वीकृति मानदंड, एफईए भार मामले, खींच परीक्षण भार, लोडिंग दिशा, स्थिरता विधि,और साक्षी दायरे उद्धरण या उत्पादन से पहले पुष्टि की जानी चाहिए.

Q3: क्या इस पृष्ठ में बोलार्ड के लिए एक निश्चित SWL प्रदान किया गया है?

A3: कोई निश्चित SWL नहीं जोड़ा गया है क्योंकि आपूर्ति किए गए डेटा में केवल मॉडल प्रकार, आयाम, सामग्री, निरीक्षण आइटम और वजन दिया गया है।अंतिम लंगर भार आधार को जहाज लंगर व्यवस्था के साथ जाँच की जानी चाहिए, डेक फाउंडेशन डिजाइन, रस्सी लपेटने की स्थिति और परियोजना अनुमोदन की आवश्यकता।
