ओपन टाइप समुद्री मूरिंग गाइड रोलर | एनएस 2585 कास्ट स्टील सिंगल रोलर फेयरलीड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | खुले प्रकार का | रोलर व्यास: | 150~450मिमी |
|---|---|---|---|
| रोलर नं.: | एकल रोलर | रोलर वजन: | 24.8~310 किग्रा |
| सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, गांठदार कास्ट आयरन | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | ||
| प्रमुखता देना: | NS2585 फेयरलीड रोलर्स,समुद्री NS2585 फेयरलीड रोलर,NS2585 शिप मूरिंग उपकरण |
||
उत्पाद विवरण

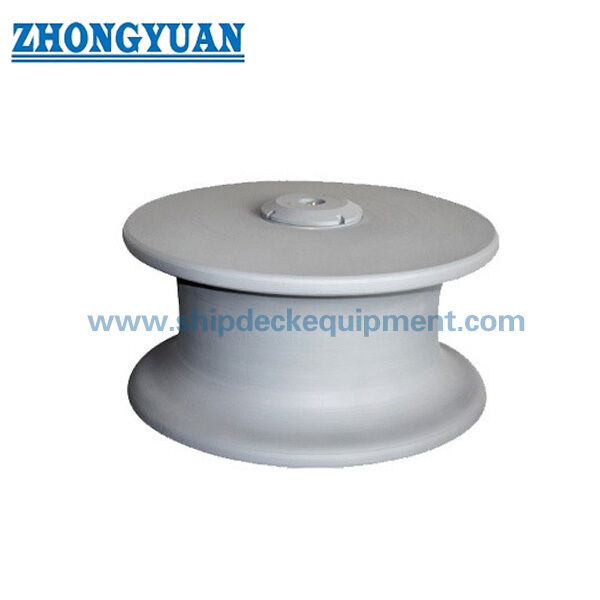

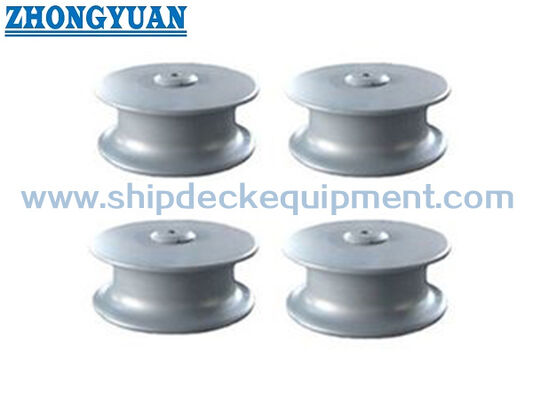

ओपन टाइप समुद्री मूरिंग गाइड रोलर | एनएस 2585 कास्ट स्टील सिंगल रोलर फेयरलीड
उत्पाद अवलोकन
एनएस 2585 ओपन टाइप समुद्री मूरिंग गाइड रोलर एक एकल रोलर फेयरलीड घटक है जिसका उपयोग मूरिंग रस्सियों का मार्गदर्शन करने और जहाज मूरिंग स्टेशनों पर रस्सी की दिशा को समायोजित करने के लिए किया जाता है। इसे आम तौर पर रोलर व्यास, लागू रस्सी प्रकार, पोत मूरिंग व्यवस्था, रस्सी लीड कोण और प्रोजेक्ट ड्राइंग पर दिखाए गए फेयरलीड समर्थन या माउंटिंग संरचना के अनुसार चुना जाता है।
यह पृष्ठ 150 मिमी से 450 मिमी रोलर व्यास तक एनएस 2585 रोलर रेंज पर केंद्रित है। रोलर आपूर्ति पैरामीटर तालिका में सूचीबद्ध सिंथेटिक फाइबर रस्सी, मालिना रस्सी और स्टील वायर रस्सी अनुप्रयोगों के लिए एक चिकनी रस्सी-संपर्क सतह प्रदान करता है। अधिकतम लागू रस्सी व्यास केवल एक चयन संदर्भ है और इसे उत्पाद एसडब्ल्यूएल, एमबीएल, रस्सी तोड़ने वाले लोड या परीक्षण लोड के रूप में नहीं माना जाना चाहिए।
त्वरित विशिष्टताएँ
- उत्पाद प्रकार: खुले प्रकार का सिंगल मूरिंग गाइड रोलर → जहाज मूरिंग रस्सी दिशा नियंत्रण के लिए फेयरलीड / वॉरपिंग रोलर घटक के रूप में उपयोग किया जाता है।
- मानक संदर्भ: एनएस 2585 → इसका उपयोग तब किया जाता है जब जहाज के ड्राइंग या खरीद विनिर्देश में एनएस 2585 रोलर आयामों की आवश्यकता होती है।
- रोलर व्यास सीमा: 150-450 मिमी → आपूर्ति की गई तालिका में छोटे से मध्यम जहाज मूरिंग गाइड रोलर व्यवस्था को कवर करता है।
- लागू रस्सी के प्रकार: सिंथेटिक फाइबर रस्सी, मालिना रस्सी, और 1550 एन/एमएम² स्टील वायर रस्सी → रस्सी के प्रकार और अधिकतम लागू रस्सी व्यास के आधार पर रोलर का चयन करें।
- रोलर वजन सीमा: 24.8-310 किलोग्राम → योजना, पैकिंग, परिवहन अनुमान और स्थापना की तैयारी को संभालने के लिए उपयोगी।
- सामग्री विकल्प: माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्ट स्टील, या गांठदार कच्चा लोहा → कोटेशन से पहले अंतिम ग्रेड और विनिर्माण फॉर्म की पुष्टि की जानी चाहिए।
- सतह का उपचार: Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर, गैल्वनाइज्ड, पॉलिश, या अनुकूलित फिनिश → अंतिम प्रणाली को पोत कोटिंग विनिर्देश का पालन करना चाहिए।
- आपूर्ति का दायरा: मानक रोलर या अनुकूलित व्यवस्था → शाफ्ट, स्टैंड, पेडस्टल, बियरिंग / बुशिंग विवरण, और इंस्टॉलेशन इंटरफ़ेस की आवश्यकता होने पर ड्राइंग द्वारा पुष्टि की जानी चाहिए।
मुख्य तकनीकी पैरामीटर
| बेलन व्यास (डी} |
अधिकतम. का व्यास लागू रस्सी |
आकार | वज़न किग्रा |
|||||||||
| कृत्रिम फ़ाइबर रस्सी |
मलिना रस्सी |
स्टील के तार की रस्सी ताकत 1550 एन/मिमी2 |
||||||||||
| 6X24 | 6X37 | डी1 | d0 | d7 | एच | एस | टी | के | ||||
| 150 | 32 | 45 | 17 | 15 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.एस | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.एस | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41 | 39 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | 44.5 | 43 | 630 | 210 | 178 | 316 | 7 | 20 | 14 | 310 | |
चयन एवं पूछताछ गाइड
चरण 1: आवश्यक मानक और उत्पाद प्रकार की पुष्टि करें: एनएस 2585 ओपन टाइप सिंगल मूरिंग गाइड रोलर।
चरण 2: पोत की ड्राइंग, रस्सी के प्रकार और अधिकतम लागू रस्सी व्यास के अनुसार 150 से 450 मिमी तक रोलर व्यास डी की पुष्टि करें।
चरण 3: रस्सी की जानकारी की पुष्टि करें: सिंथेटिक फाइबर रस्सी, मालिना रस्सी, या स्टील वायर रस्सी; स्टील वायर रस्सी के लिए, निर्माण की पुष्टि करें जैसे कि 6×24 या 6×37 और यदि निर्दिष्ट हो तो शक्ति ग्रेड।
चरण 4: आपूर्ति के दायरे की पुष्टि करें: केवल रोलर, शाफ्ट के साथ रोलर, स्टैंड / पेडस्टल के साथ रोलर, या यदि आवश्यक हो तो पूर्ण फेयरलीड असेंबली।
चरण 5: सामग्री, सतह के उपचार, प्रमाणपत्र का दायरा, निरीक्षण की आवश्यकता और क्या अनुकूलित आयामों की आवश्यकता है, इसकी पुष्टि करें।
चरण 6: मात्रा, आवेदन पोत प्रकार, स्थापना स्थिति, ड्राइंग या संदर्भ फोटो, डिलीवरी गंतव्य और आवश्यक डिलीवरी समय प्रदान करें।
संरचना
कास्ट/स्टील रोलर बॉडी | खुले प्रकार की एकल रोलर व्यवस्था | चिकनी रस्सी-संपर्क सतह | सेंट्रल बोर/शाफ़्ट इंटरफ़ेस | फेयरलीड समर्थन इंटरफ़ेस की पुष्टि की जाएगी | प्राइमर, गैल्वेनाइज्ड, पॉलिश या निर्दिष्ट सतह उपचार खरीदें
रोलर सतह, चयन और इंजीनियरिंग लाभ
- एकल रोलर व्यवस्था उपयुक्त है जहां मूरिंग रस्सी को फेयरलीड व्यवस्था में एक परिभाषित मोड़ या रस्सी दिशा परिवर्तन की आवश्यकता होती है।
- चिकनी रस्सी-संपर्क सतह स्थिर स्टील किनारों की तुलना में तेज स्थानीय घर्षण को कम करने में मदद करती है, खासकर जब मूरिंग ऑपरेशन के दौरान रस्सी के लीड कोण में परिवर्तन होता है।
- 150-450 मिमी रोलर व्यास रेंज सभी रस्सी स्थितियों के लिए एक बड़े आकार के रोलर का उपयोग करने के बजाय रस्सी के प्रकार और रस्सी के व्यास के आधार पर चयन की अनुमति देती है।
- सिंथेटिक फाइबर रस्सी, मालिना रस्सी और स्टील वायर रस्सी के लिए अलग-अलग टेबल उत्पाद लोड रेटिंग के साथ रस्सी व्यास चयन को मिश्रित करने से बचने में मदद करती हैं।
- आपूर्ति किए गए सामग्री विकल्प रोलर को परियोजना संक्षारण, टूट-फूट और वर्ग निरीक्षण आवश्यकताओं के साथ मिलान करने की अनुमति देते हैं; उत्पादन से पहले अंतिम सामग्री ग्रेड की पुष्टि की जानी चाहिए।
- शिपयार्ड अभ्यास के लिए सतह के उपचार का चयन किया जा सकता है, जिसमें बाद की कोटिंग के लिए शॉप प्राइमर, गैल्वनाइज्ड फिनिश, पॉलिश स्टेनलेस स्टील की सतह, या प्रोजेक्ट-विशिष्ट कोटिंग सिस्टम शामिल है।
- प्रतिस्थापन परियोजनाओं के लिए, मौजूदा रोलर व्यास, बोर/शाफ्ट आयाम, समर्थन व्यवस्था और उपलब्ध स्थापना स्थान को कोटेशन से पहले जांचा जाना चाहिए।
कस्टम विशेषताएँ
- मानक: एनएस 2585 → तब उपयोग करें जब शिपयार्ड, मालिक, या पोत ड्राइंग एनएस 2585 फेयरलीड / वार्पिंग रोलर आयाम निर्दिष्ट करता है।
- प्रकार: खुले प्रकार का एकल रोलर → फेयरलीड व्यवस्था के लिए उपयुक्त जहां रस्सी की दिशा को एक खुले रोलर द्वारा नियंत्रित किया जाता है।
- रोलर व्यास: 150 / 200 / 250 / 300 / 350 / 400 / 450 मिमी → रस्सी के व्यास, पोत लेआउट और प्रोजेक्ट ड्राइंग के अनुसार चयन करें।
- लागू रस्सी: सिंथेटिक फाइबर, मालिना, और स्टील वायर रस्सी → अधिकतम रस्सी व्यास रस्सी के प्रकार और स्टील वायर रस्सी निर्माण पर निर्भर करता है।
- सामग्री: माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्ट स्टील, या गांठदार कच्चा लोहा → अंतिम सामग्री ग्रेड, कास्टिंग आवश्यकता, या निर्माण विधि की पुष्टि की जानी है।
- भूतल उपचार: Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी शॉप प्राइमर, गैल्वेनाइज्ड, पॉलिश, या अनुकूलित → अंतिम फिनिश पोत पेंटिंग और संक्षारण-संरक्षण आवश्यकता का पालन करती है।
- आपूर्ति का दायरा: केवल रोलर / शाफ्ट के साथ रोलर / स्टैंड के साथ रोलर / पूर्ण फेयरलीड असेंबली → कोटेशन से पहले पुष्टि की जानी चाहिए।
- प्रमाणपत्र की आवश्यकता: परियोजना की आवश्यकता के अनुसार उपलब्ध → वर्ग निरीक्षण, सामग्री पता लगाने की क्षमता, और निर्माता प्रमाणपत्र दायरे की पुष्टि आदेश से पहले की जानी चाहिए।
यह काम किस प्रकार करता है
मूरिंग रस्सी गाइड बिंदु तक पहुंचती है → रस्सी चिकने घूमने वाले रोलर से संपर्क करती है → रोलर रस्सी की लीड दिशा को बदलता है और फिसलने वाले घर्षण को कम करता है → स्थानीय बल को शाफ्ट / समर्थन व्यवस्था के माध्यम से फेयरलीड फाउंडेशन में स्थानांतरित किया जाता है → अंतिम चयन को रस्सी के प्रकार, लीड कोण और पोत मूरिंग लेआउट के साथ जांचा जाता है
अनुप्रयोग
जहाज लंगर स्टेशन | फेयरलीड असेंबली | वारपिंग रोलर पोजीशन | डेक रस्सी गाइड व्यवस्था | बुलवार्क रस्सी गाइड व्यवस्था | मालवाहक जहाज | टगबोट्स | वर्कबोट्स | नव निर्माण एवं प्रतिस्थापन परियोजनाएँ
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

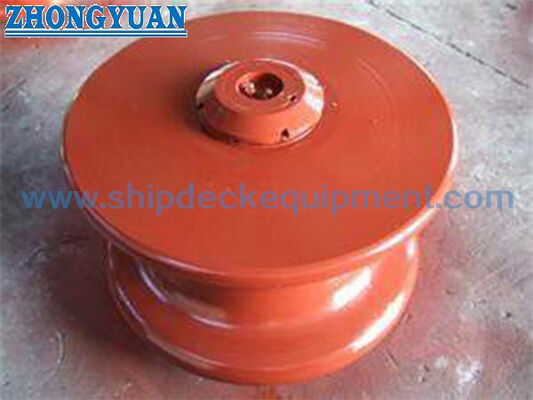

ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: सही NS 2585 रोलर व्यास का चयन कैसे किया जाना चाहिए?
A1: पोत के चित्र, रस्सी के प्रकार, अधिकतम लागू रस्सी के व्यास, रस्सी के नेतृत्व की दिशा और उपलब्ध फेयरलीड समर्थन व्यवस्था के अनुसार रोलर व्यास का चयन करें। 150-450 मिमी तालिका उद्धरण और वेबपेज ड्राइंग के लिए मुख्य चयन संदर्भ प्रदान करती है।
Q2: क्या अधिकतम लागू रस्सी व्यास का उपयोग उत्पाद SWL या MBL के रूप में किया जा सकता है?
ए2: नहीं। आपूर्ति की गई तालिका विभिन्न प्रकार की रस्सी के लिए अधिकतम लागू रस्सी व्यास देती है। इसे परियोजना डिजाइन आधार और वर्ग अनुमोदन के बिना सीधे उत्पाद एसडब्ल्यूएल, एमबीएल, ब्रेकिंग लोड, संदर्भ लोड या परीक्षण लोड में परिवर्तित नहीं किया जाना चाहिए।
Q3: कोटेशन से पहले किस जानकारी की आवश्यकता है?
ए3: एनएस 2585, रोलर व्यास, रस्सी का प्रकार और व्यास, सामग्री ग्रेड, सतह का उपचार, आपूर्ति का दायरा, प्रमाण पत्र की आवश्यकता, मात्रा, स्थापना ड्राइंग या संदर्भ फोटो, डिलीवरी गंतव्य और आवश्यक डिलीवरी समय की पुष्टि करें।
