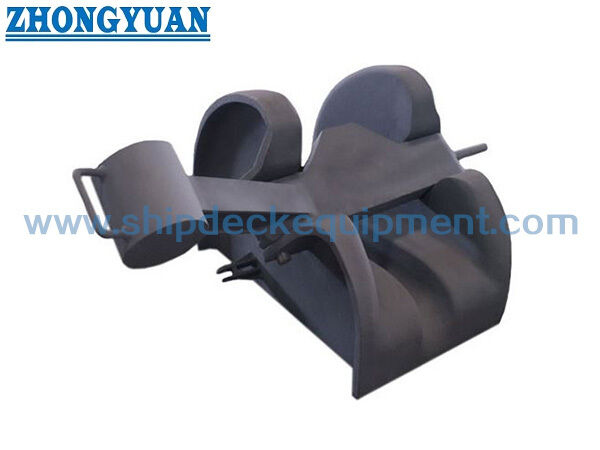

जहाजों के लिए कास्ट स्टील बार प्रकार एंकर चेन क्लॉपर JIS F 2015
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जेआईएस एफ2015-1987 | प्रकार: | बार प्रकार |
|---|---|---|---|
| चेन का आकार: | 38-78 मिमी | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, नोड्यूलर कास्ट आयरन, स्टील फोर्जिंग |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि। |
| प्रमुखता देना: | बार टाइप मूरिंग चेन स्टॉपर,मूरिंग चेन स्टॉपर,जेआईएस एफ2015-1987 शिप मूरिंग उपकरण |
||
उत्पाद विवरण
जहाजों के लिए कास्ट स्टील बार टाइप एंकर चेन स्टॉपर | जेआईएस एफ 2015
उत्पाद अवलोकन
JIS F 2015 कास्ट स्टील बार टाइप एंकर चेन स्टॉपर का उपयोग चेन हॉज़ पाइप और विंडलैस के बीच जहाज एंकरिंग व्यवस्था में किया जाता है। यह बिल्ट-इन रोलर के बिना एक बार प्रकार का स्टॉपर है, और इसे एक फैब्रिकेटेड फाउंडेशन पर फिट किया गया है ताकि उचित चेन पथ संरेखण के लिए इंस्टॉलेशन ऊंचाई को समायोजित किया जा सके।
इस उत्पाद के लिए, रेत मोल्ड कास्ट स्टील बॉडी का गुणवत्ता नियंत्रण एक प्रमुख विनिर्माण बिंदु है। कास्टिंग की सुदृढ़ता, आयामी सटीकता, चिकनी श्रृंखला-संपर्क क्षेत्र, बार बैठने की स्थिति और फाउंडेशन इंटरफ़ेस को सावधानीपूर्वक नियंत्रित किया जाना चाहिए क्योंकि वे स्थापना मिलान, श्रृंखला संचालन और निरीक्षण स्वीकृति को प्रभावित करते हैं। जब चेन को विंडलास लाइन में आसानी से उठाने की आवश्यकता होती है तो आमतौर पर स्टॉपर के सामने एक अलग चेन व्हील या रोलर की व्यवस्था की जाती है।
त्वरित विशिष्टताएँ
- उत्पाद प्रकार: कास्ट स्टील बार प्रकार एंकर चेन स्टॉपर → हॉस पाइप और विंडलैस के बीच जहाज एंकरिंग व्यवस्था में उपयोग किया जाता है।
- तकनीकी मानक: जेआईएस एफ 2015-1987 → प्रकार पदनाम और मुख्य आयामों के लिए संदर्भ मानक।
- चेन आकार सीमा: 38-78 मिमी → प्रारंभिक मॉडल चयन के लिए सूचीबद्ध एंकर चेन व्यास को कवर करता है।
- संरचना: बार प्रकार, बिना अंतर्निर्मित रोलर → आवश्यकता पड़ने पर फ्रंट चेन व्हील या रोलर की अलग से पुष्टि की जानी चाहिए।
- स्थापना का आधार: फैब्रिकेटेड फाउंडेशन पर फिट किया गया → हॉस पाइप और विंडलास के साथ चेन संरेखण के लिए फाउंडेशन की ऊंचाई की व्यवस्था की जा सकती है।
- विनिर्माण फोकस: सैंड मोल्ड कास्ट स्टील बॉडी → कास्टिंग गुणवत्ता, चेन-संपर्क फिनिशिंग, बार सीटिंग और आयामी नियंत्रण महत्वपूर्ण हैं।
- भूतल उपचार: Sa2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर की एक परत → गैल्वनाइज्ड, पॉलिश, या अनुकूलित उपचार पर सामग्री और परियोजना की आवश्यकता के अनुसार चर्चा की जा सकती है।
- प्रमाणपत्र का दायरा: निर्माता प्रमाणपत्र या वर्गीकरण प्रमाणपत्र को परियोजना की आवश्यकता और निरीक्षण के दायरे के अनुसार व्यवस्थित किया जा सकता है।
मुख्य तकनीकी पैरामीटर
| प्रकार | लंगर श्रृंखला दीया. (मिमी) |
आकार(मिमी) | वज़न (किग्रा) |
|||
| ए | बी | सी | डी | |||
| 40 | 38~40 | 378 | 540 | 390 | 336 | 111 |
| 44 | 42~44 | 412 | 590 | 424 | 366 | 139 |
| 48 | 46~48 | 450 | 640 | 460 | 397 | 176 |
| 52 | 50~52 | 491 | 695 | 494 | 428 | 216 |
| 56 | 54~56 | 528 | 745 | 530 | 457 | 261 |
| 60 | 58~60 | 564 | 795 | 564 | 488 | 319 |
| 64 | 62~64 | 600 | 850 | 600 | 517 | 380 |
| 68 | 66~68 | 635 | 900 | 636 | 547 | 452 |
| 73 | 70~73 | 675 | 960 | 678 | 582 | 561 |
| 78 | 76~78 | 715 | 1020 | 720 | 617 | 682 |
चयन एवं पूछताछ गाइड
स्टेप 1:JIS F 2015-1987 बार टाइप एंकर चेन स्टॉपर और आवश्यक चेन व्यास 38 मिमी से 78 मिमी की पुष्टि करें।
चरण दो:लंगर श्रृंखला व्यास के अनुसार संबंधित प्रकार का चयन करें, फिर पोत लंगर डेक व्यवस्था के खिलाफ ए / बी / सी / डी आयामों की जांच करें।
चरण 3:निर्मित नींव की ऊँचाई, चेन हॉज़ पाइप की स्थिति, विंडलास चेन व्हील की स्थिति की पुष्टि करें, और क्या डेक सुदृढीकरण या वर्ग समीक्षा की आवश्यकता है।
चरण 4:पुष्टि करें कि क्या फ्रंट चेन व्हील या रोलर आपूर्ति दायरे में शामिल है या शिपयार्ड द्वारा अलग से व्यवस्थित किया गया है।
चरण 5:कोटेशन से पहले सामग्री, कास्टिंग निरीक्षण आवश्यकता, सतह उपचार, कोटिंग सिस्टम और प्रमाणपत्र दायरे की पुष्टि करें।
चरण 6:पोत का प्रकार, स्थापना स्थिति, मात्रा, वितरण गंतव्य, आवश्यक वितरण समय और यदि उपलब्ध हो तो ड्राइंग या तस्वीरें प्रदान करें।
संरचना
कास्ट स्टील स्टॉपर बॉडी | बार प्रकार की चेन लॉकिंग व्यवस्था | कोई अंतर्निर्मित रोलर नहीं | श्रृंखला-संपर्क क्षेत्र | बार बैठने का क्षेत्र | निर्मित फाउंडेशन इंटरफ़ेस | प्राइमर या अनुकूलित सतह उपचार खरीदें
कास्टिंग, स्थापना और गुणवत्ता लाभ
- रेत मोल्ड कास्टिंग नियंत्रण मुख्य गुणवत्ता फोकस है। कास्टिंग प्रक्रिया को स्वीकृत समुद्री कास्टिंग मानदंडों के भीतर सिकुड़न, दरारें, हानिकारक संकेत और आयामी विचलन को नियंत्रित करना चाहिए।
- तेज स्थानीय संपर्क से बचने और चिकनी एंकर चेन जुड़ाव का समर्थन करने के लिए कास्टिंग के बाद चेन-संपर्क सतहों और बार बैठने के क्षेत्रों को तैयार किया जाता है।
- बार प्रकार की व्यवस्था सरल है और इसमें एक अंतर्निर्मित रोलर शामिल नहीं है, जो खरीदारों को फ्रंट चेन व्हील या गाइड रोलर व्यवस्था से स्टॉपर सप्लाई स्कोप को अलग करने में मदद करता है।
- निर्मित नींव शिपयार्ड को हॉस पाइप, चेन स्टॉपर और विंडलास चेन व्हील के बीच संरेखण के लिए स्थापना ऊंचाई को समायोजित करने की अनुमति देती है।
- आकार तालिका 38-78 मिमी श्रृंखला व्यास को कवर करती है, जिससे शिपयार्ड और मरम्मत यार्डों को उद्धरण से पहले श्रृंखला के आकार, लिफाफे के आयाम और वजन की तुलना करने में मदद मिलती है।
- नींव की ताकत, डेक सुदृढीकरण, परीक्षण भार और होल्डिंग लोड आवश्यकताओं की जांच पोत डिजाइनर या वर्गीकरण सोसायटी द्वारा की जानी चाहिए क्योंकि आपूर्ति किए गए पैरामीटर तालिका में लोड डेटा प्रदान नहीं किया गया है।
कस्टम विशेषताएँ
- मानक: जेआईएस एफ 2015-1987 → जब पोत विनिर्देश जेआईएस बार प्रकार एंकर चेन स्टॉपर आयामों की मांग करता है तो उपयोग करें।
- टाइप रेंज: 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → एंकर चेन व्यास के अनुसार चयन करें।
- चेन का आकार: 38-78 मिमी → अंतिम मॉडल को वास्तविक एंकर चेन विनिर्देश और पोत ड्राइंग से मेल खाना चाहिए।
- मुख्य निर्माण: कास्ट स्टील बार प्रकार → कास्ट स्टील स्टॉपर बॉडी के रूप में स्थित; वैकल्पिक सामग्री विकल्पों के लिए पुष्टि की आवश्यकता होती है।
- रोलर व्यवस्था: अंतर्निर्मित रोलर के बिना → फ्रंट चेन व्हील या रोलर आम तौर पर एक अलग व्यवस्था है जब तक कि सहमत आपूर्ति दायरे में शामिल न हो।
- स्थापना: निर्मित नींव पर फिट → नींव डिजाइन और ऊंचाई समायोजन की पुष्टि शिपयार्ड ड्राइंग द्वारा की जानी चाहिए।
- भूतल उपचार: Sa2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर → गैल्वेनाइज्ड, पॉलिश, या अनुकूलित उपचार सामग्री और परियोजना की आवश्यकता पर निर्भर करता है।
- प्रमाणपत्र की आवश्यकता: परियोजना की आवश्यकता के अनुसार उपलब्ध → निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, वर्ग प्रमाणपत्र, या गवाह निरीक्षण की पुष्टि आदेश से पहले की जानी चाहिए।
यह काम किस प्रकार करता है
एंकर चेन हौसे पाइप को छोड़ देती है → फ्रंट चेन व्हील या रोलर फिट होने पर चेन को उठाता है → चेन बार प्रकार के स्टॉपर में प्रवेश करती है → स्टॉपर बार चेन पथ को सुरक्षित करता है → निर्मित फाउंडेशन बल को जहाज संरचना में स्थानांतरित करता है → आवश्यकता पड़ने पर चेन को विंडलैस ऑपरेशन के लिए जारी किया जाता है
अनुप्रयोग
जहाज लंगर व्यवस्था | एंकर डेक उपकरण | हॉस पाइप से विंडलैस चेन पथ | नवनिर्माण परियोजनाएं | मरम्मत और प्रतिस्थापन परियोजनाएं | निर्मित नींव स्थापना | पोत ड्राइंग के अनुसार वाणिज्यिक जहाज, वर्कबोट, टगबोट और बजरे
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता और वर्गीकरण सोसायटी अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

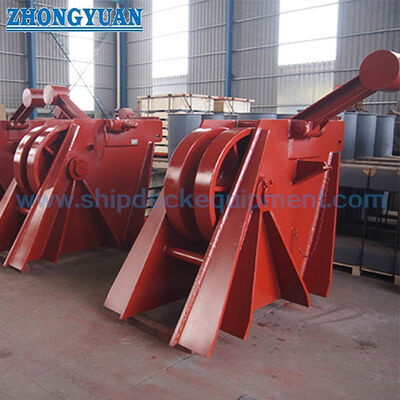

ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1:सही JIS F 2015 एंकर चेन स्टॉपर प्रकार का चयन कैसे किया जाना चाहिए?
ए1:वास्तविक एंकर चेन व्यास के अनुसार प्रकार का चयन करें, फिर पोत ड्राइंग के खिलाफ ए / बी / सी / डी आयाम, नींव की ऊंचाई, हॉस पाइप संरेखण और विंडलास चेन व्हील स्थिति की जांच करें।
Q2:क्या इस बार प्रकार के चेन स्टॉपर में रोलर शामिल है?
ए2:नहीं। दिया गया उत्पाद विवरण एक बार प्रकार का एंकर चेन स्टॉपर है जिसमें बिल्ट-इन रोलर नहीं है। जब चेन को सुचारू रूप से उठाने की आवश्यकता होती है तो आमतौर पर स्टॉपर के सामने एक चेन व्हील या रोलर की व्यवस्था की जाती है, लेकिन आपूर्ति के दायरे की पुष्टि अलग से की जानी चाहिए।
Q3:इस स्टॉपर के लिए कौन से कास्टिंग गुणवत्ता बिंदु महत्वपूर्ण हैं?
ए3:मुख्य बिंदुओं में कास्टिंग की सुदृढ़ता, आयामी सटीकता, चिकनी श्रृंखला-संपर्क फिनिशिंग, बार बैठने की स्थिति, फाउंडेशन इंटरफ़ेस मिलान और निरीक्षण का दायरा शामिल हैं। भार, परीक्षण और नींव की आवश्यकताओं की पुष्टि पोत के डिजाइन या वर्ग की आवश्यकता से की जानी चाहिए।
