50-102 मिमी चेन शिप मूरिंग उपकरण के लिए सीबी / टी 178 बी कास्टिंग स्क्रू बार टाइप एंकर चेन स्टॉपर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी/टी 178-96 | प्रकार: | पेंच प्रकार बी |
|---|---|---|---|
| चेन का आकार: | 50-102 मिमी | सामग्री: | माइल्ड स्टील, सी-एमएन स्टील, स्टेनलेस स्टील, कास्टिंग स्टील, नोड्यूलर कास्ट आयरन, स्टील फोर्जिंग |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, रीना |
| प्रमुखता देना: | 50 मिमी समुद्री श्रृंखला डाट,सीबी / टी 178 प्रकार बी समुद्री श्रृंखला डाट,सीबी / टी 178 प्रकार बी लंगर श्रृंखला डाट |
||
उत्पाद विवरण
स्क्रू टाइप एंकर चेन स्टॉपर | सीबी/टी 178-1996 जहाज एंकरिंग के लिए टाइप बी
उत्पाद अवलोकन
सीबी/टी 178-1996 टाइप बी स्क्रू टाइप एंकर चेन स्टॉपर एक डेक-स्थापित एंकरिंग घटक है जिसका उपयोग बड़े स्टड-लिंक एंकर चेन को सुरक्षित करने और स्टॉपर लगे होने पर चेन लोड को पोत संरचना में स्थानांतरित करने के लिए किया जाता है। टाइप बी रेंज 50 मिमी से 102 मिमी तक एंकर चेन व्यास को कवर करती है और आम तौर पर उच्च शक्ति वाले यू 3 एंकर चेन अनुप्रयोगों से जुड़ी होती है।
असेंबली एक स्क्रू-संचालित स्टॉपिंग मैकेनिज्म, कास्ट स्टील लोड-बेयरिंग पार्ट्स, कार्बन-स्टील फैब्रिकेटेड पार्ट्स और एक फ्रंट रोलर को जोड़ती है जो चिकनी चेन मूवमेंट का समर्थन करती है और एंकर हैंडलिंग के दौरान स्लाइडिंग संपर्क को कम करती है। अंतिम चयन को एंकर विंडलास व्यवस्था, चेन ग्रेड, चेन लीड, डेक फाउंडेशन, वेल्डिंग विवरण, निरीक्षण दायरे और लागू वर्गीकरण सोसायटी नियमों के साथ समन्वित किया जाना चाहिए।
त्वरित विशिष्टताएँ
- उत्पाद प्रकार: स्क्रू प्रकार एंकर चेन स्टॉपर → एंकर चेन को सुरक्षित करता है और ठीक से लगे होने पर एंकर विंडलैस को निरंतर चेन लोड से राहत देता है।
- मानक और प्रकार: सीबी/टी 178-1996 टाइप बी → सार्वजनिक मानक लिस्टिंग समग्र स्क्रू चेन स्टॉपर रेंज को 22-102 मिमी के रूप में पहचानती है, टाइप बी 50-102 मिमी को कवर करती है।
- लंगर श्रृंखला रेंज: 50-102 मिमी → बड़े जहाज लंगर श्रृंखला व्यवस्था के लिए ग्यारह मानक आकार समूह।
- चेन ग्रेड आधार: आमतौर पर टाइप बी के लिए यू3 → किसी भी यू2 आवेदन की पुष्टि पोत ड्राइंग, आधिकारिक मानक और वर्ग की आवश्यकता के अनुसार की जानी चाहिए।
- संदर्भ लोड आधार: आपूर्ति के अनुसार संबंधित यू3 एंकर चेन ब्रेकिंग लोड का 80% → यह एक डिज़ाइन/सत्यापन आधार है, घोषित उत्पाद एसडब्ल्यूएल नहीं।
- फ्रंट रोलर: स्टॉपिंग मैकेनिज्म के आगे एक रोलर → चेन मूवमेंट का समर्थन करता है और स्टॉपर क्षेत्र के माध्यम से सीधे स्लाइडिंग घर्षण को कम करता है।
- स्थापना: सीधे प्रबलित डेक पर वेल्डेड या वेल्डेड फाउंडेशन पर लगाया गया → डेक की ताकत, वेल्ड विवरण और संरेखण की पुष्टि शिपयार्ड या डिज़ाइन कार्यालय द्वारा की जानी चाहिए।
- संदर्भ सतह की तैयारी: Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर → अंतिम कोटिंग प्रणाली पोत पेंट विनिर्देश और ऑर्डर स्कोप का पालन करती है।
मुख्य तकनीकी पैरामीटर
| लंगर श्रृंखला आकार |
बी | बी 1 | बी2 | एच | एच 1 | एच 2 | H3 | एच 4 | डी | d1 | डी2 | |
| 50~52 | 1020 | 333 | 150 | 1130 | 450 | 310 | 180 | 755 | टी26 एक्स 1 4/2 | 400 | 35 | |
| 54~56 | 1090 | 335 | 150 | 1210 | 485 | 330 | 205 | 746 | टी55 एक्स 14/2 | 400 | 35 | |
| 58~60 | 170 | 371 | 150 | 1270 | 528 | 350 | 225 | 740 | टी60 एक्स 14/2 | 400 | 40 | |
| 62~64 | 1250 | 393 | 200 | 1360 | 555 | 370 | 245 | 725 | टी65 एक्स 16/2 | 500 | 40 | |
| 66~68 | एल330 | 415 | 200 | 1430 | 580 | 390 | 265 | 715 | टी70 एक्स एल 6/2 | 500 | 45 | |
| 70~73 | 1410 | 441 | 200 | 1510 | 605 | 415 | 285 | 700 | टी70 एक्स 16/2 | 500 | 45 | |
| 76~78 | 1500 | 463 | 250 | 1590 | 630 | 440 | 300 | 690 | टी75 एक्सजे 6/2 | 500 | 50 | |
| 81 ~ 84 | 1600 | 485 | 250 | 1630 | 665 | ·470 | 325 | 680 | टी 80 एक्स 16/2 | 630 | 50 | |
| 87~90 | 1710 | 507 | 250 | 1670 | 700 | 500 | 350 | 670 | टी85 एक्स 18/2 | 630 | 55 | |
| 92~95 | 1820 | 529 | 300 | 1710 | 735 | 525 | 365 | 660 | टी90एक्स 18/2 | 630 | 55 | |
| 97~102 | 1940 | 551 | 300 | 1750 | 770 | 560 | 390 | 650 | टी90 एक्स 18/2 | 630 | 55 | |
| लंगर श्रृंखला आकार |
एल | एल1 | एल2 | एल3 | एल4 | एल5 | एल6 | डी | टी | t1 | आर | वज़न किग्रा |
| 50~52 | 1040 | 980 | 440 | 370 | 275 | 200 | 120 | 520 | 26 | 12 | 245 | 1700 |
| 54~56 | 1120 | 1040 | 48 0 | 390 | 305 | 200 | 120 | 560 | 26 | 12 | 255 | 1805 |
| 58~60 | 1180 | 1100 | 520 | 410 | 315 | 220 | 120 | 600 | 28 | 12 | 260 | 1930 |
| 62~64 | 1270 | 1175 | 560 | 430 | 345 | 220 | 160 | 640 | 30 | 16 | 275 | 1960 |
| 66~68 | 1340 | 1240 | 600 | 450 | 365 | 230 | 160 | 680 | 30 | 16 | 285 | 2180 |
| 70~73 | 1420 | 1270 | 635 | 475 | 390 | 230 | 160 | 730 | 32 | 16 | 300 | 2420 |
| 76~78 | 1500 | 1340 | 670 | 500 | 415 | 340 | 160 | 780 | 34 | 16 | 310 | 2630 |
| 81~84 | 1610 | 1420 | 700 | 530 | 450 | 240 | 200 | 810 | 36 | 20 | 320 | 2860 |
| 87~90 | 1700 | 1490 | 730 | 560 | 475 | 250 | 200 | 900 | 38 | 20 | 330 | 3170 |
| 92~95 | 1800 | 1560 | 765 | 585 | 515 | 250 | 200 | 950 | 38 | 20 | 340 | 3420 |
| 97~102 | 1890 | 1 630 | 790 | 620 | 540 | 250 | 200 | 1020 | 40 | 20 | 350 | 3798 |
चयन एवं पूछताछ गाइड
चरण 1: सीबी/टी 178-1996 टाइप बी और एंकर चेन व्यास समूह की 50-52 मिमी से 97-102 मिमी तक की पुष्टि करें।
चरण 2: एंकर चेन ग्रेड, न्यूनतम ब्रेकिंग लोड, एंकर विंडलास व्यवस्था, चेन लीड दिशा, और क्या परियोजना को 80% चेन ब्रेकिंग-लोड डिजाइन आधार की आवश्यकता है, इसकी पुष्टि करें।
चरण 3: डेक इंस्टॉलेशन फॉर्म की पुष्टि करें: डायरेक्ट डेक वेल्डिंग या वेल्डेड फाउंडेशन, जिसमें डेक सुदृढीकरण, वेल्ड विवरण, उपलब्ध स्थान और चेन पाइप और विंडलैस के साथ संरेखण शामिल है।
चरण 4: भाग-दर-भाग सामग्री विनिर्देश की पुष्टि करें, विशेष रूप से कास्ट स्टील लोड-असर वाले हिस्से, कार्बन-स्टील निर्मित हिस्से, स्क्रू / नट सामग्री, रोलर शाफ्ट, और किसी भी गर्मी-उपचार की आवश्यकता।
चरण 5: सतह की तैयारी, अंतिम कोटिंग प्रणाली, स्नेहन बिंदु, निर्माता प्रमाण पत्र, सामग्री ट्रेसबिलिटी, वर्ग निरीक्षण, लोड परीक्षण और गवाह आवश्यकताओं की पुष्टि करें।
चरण 6: मात्रा, पोत प्रकार, स्थापना ड्राइंग या जीए ड्राइंग, वर्गीकरण सोसायटी, डिलीवरी गंतव्य और आवश्यक डिलीवरी समय प्रदान करें।
संरचना
कास्ट स्टील लोड-बेयरिंग बॉडी | पेंच-संचालित रोक तंत्र | श्रृंखला-संपर्क रोकने वाले सदस्य | फ्रंट सपोर्ट रोलर | रोलर शाफ्ट और बेयरिंग/बुश इंटरफ़ेस | वेल्डेड डेक बेस या फाउंडेशन | हाथ से संचालित स्क्रू और नट असेंबली | सुरक्षात्मक कोटिंग और स्नेहन बिंदु
एंकरिंग, संचालन और गुणवत्ता लाभ
- स्क्रू-संचालित तंत्र उत्पाद को उठाने वाले उपकरण या चरखी के रूप में व्यवहार किए बिना एंकर श्रृंखला को नियंत्रित जुड़ाव और रिलीज प्रदान करता है।
- लगे होने पर, चेन स्टॉपर अपने शरीर और नींव के माध्यम से एंकर-चेन लोड को प्रबलित डेक संरचना में स्थानांतरित करता है, जिससे एंकर विंडलैस और चेन व्हील पर निरंतर भार कम हो जाता है।
- फ्रंट रोलर चेन पथ का समर्थन करता है और हेविंग या भुगतान के दौरान स्लाइडिंग घर्षण को कम करने में मदद करता है, खासकर बड़ी 50-102 मिमी चेन रेंज के लिए।
- सामग्री का पता लगाने की क्षमता, कास्टिंग गुणवत्ता, आयामी सटीकता, वेल्डिंग की तैयारी और अंतिम असेंबली फिट के लिए कास्ट स्टील और फैब्रिकेटेड स्टील भागों को अलग से नियंत्रित किया जाना चाहिए।
- स्क्रू, नट, पिन, रोलर शाफ्ट और मूविंग इंटरफेस को डिलीवरी से पहले उपयुक्त मशीनिंग, स्नेहन पहुंच, संक्षारण संरक्षण और कार्यात्मक निरीक्षण की आवश्यकता होती है।
- डेक फाउंडेशन ज्यामिति और चेन-लाइन संरेखण महत्वपूर्ण हैं; गलत ऊंचाई या ऑफसेट के कारण स्थानीय श्रृंखला संपर्क, असमान लोडिंग और संचालन में कठिनाई हो सकती है।
- लोड सत्यापन, निरीक्षण विधि और प्रमाणपत्र का दायरा सीबी/टी 178-1996, अनुमोदित ड्राइंग और परियोजना वर्गीकरण सोसायटी की आवश्यकता का पालन करना चाहिए।
कस्टम विशेषताएँ
- मानक: सीबी/टी 178-1996 → चीनी जहाज निर्माण मानक के लिए अनुशंसित सार्वजनिक पदनाम; आपूर्ति की गई जीबी/टी शब्दावली का उपयोग अंतिम पृष्ठ पर नहीं किया जाना चाहिए।
- प्रकार: टाइप बी स्क्रू टाइप चेन स्टॉपर → 50-102 मिमी बड़ी-चेन रेंज के लिए मानक विन्यास।
- लंगर श्रृंखला का आकार: 50-52 / 54-56 / 58-60 / 62-64 / 66-68 / 70-73 / 76-78 / 81-84 / 87-90 / 92-95 / 97-102 मिमी → पोत लंगर श्रृंखला विनिर्देश के अनुसार चयन करें।
- चेन ग्रेड: विशिष्ट प्रकार बी आधार के रूप में यू3 → यू2 के उपयोग के लिए आधिकारिक मानक और परियोजना अनुमोदन के विरुद्ध पुष्टि की आवश्यकता होती है।
- संदर्भ लोड आधार: संबंधित यू3 चेन ब्रेकिंग लोड का 80% → इंजीनियरिंग सत्यापन मानदंड, एसडब्ल्यूएल नहीं और उठाने की क्षमता नहीं।
- सामग्री: कास्ट स्टील और कार्बन-स्टील घटक → सटीक ग्रेड, गर्मी उपचार और भाग आवंटन को अनुमोदित बीओएम और सामग्री विनिर्देश का पालन करना चाहिए।
- स्थापना: प्रत्यक्ष डेक वेल्ड या वेल्डेड फाउंडेशन → डेक सुदृढीकरण, वेल्ड प्रक्रिया और अंतिम संरेखण जहाज-विशिष्ट हैं।
- भूतल उपचार: एसए 2.5 ब्लास्टिंग + संदर्भ के रूप में एपॉक्सी शॉप प्राइमर → अंतिम कोटिंग और स्नेहन पोत और ग्राहक की आवश्यकताओं का पालन करते हैं।
- प्रमाणपत्र की आवश्यकता: ऑर्डर के दायरे के अनुसार उपलब्ध → निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, वर्ग निरीक्षण और गवाह परीक्षण परियोजना की आवश्यकता और वर्ग अनुमोदन के अधीन हैं।
यह काम किस प्रकार करता है
एंकर चेन सामने वाले रोलर के ऊपर पहुंचती है → ऑपरेटर स्क्रू मैकेनिज्म को घुमाता है → स्टॉपिंग सदस्य चयनित चेन लिंक को संलग्न करते हैं → चेन लोड को स्टॉपर बॉडी और फाउंडेशन के माध्यम से प्रबलित डेक में स्थानांतरित किया जाता है → विंडलैस को निरंतर लोड से राहत मिलती है → चेन मूवमेंट फिर से शुरू होने से पहले स्क्रू मैकेनिज्म को छोड़ दिया जाता है
अनुप्रयोग
व्यापारिक जहाज | थोक वाहक | टैंकर | कंटेनर जहाज़ | सामान्य मालवाहक जहाज | बड़ी लंगर श्रृंखला की व्यवस्था | नवनिर्माण परियोजनाएं | एंकर उपकरण प्रतिस्थापन और रेट्रोफ़िट
प्रमाणपत्र और लाभ
प्रमाणपत्र और निरीक्षण को परियोजना की आवश्यकता, सामग्री पता लगाने की क्षमता, अनुमोदित परीक्षण दायरे और वर्गीकरण सोसायटी अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

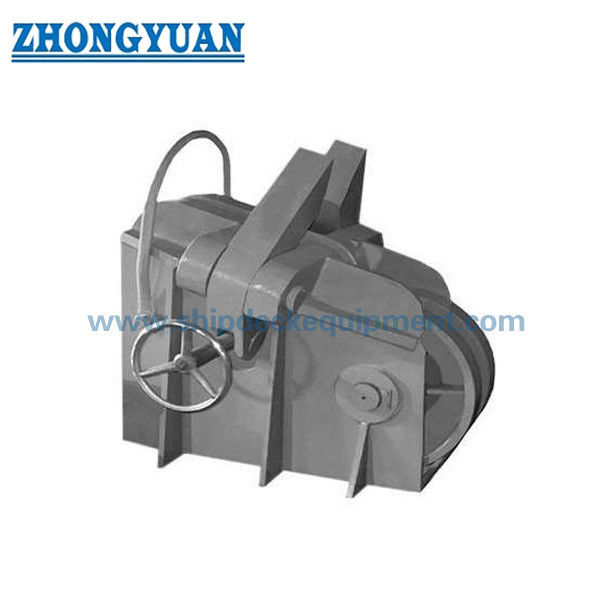

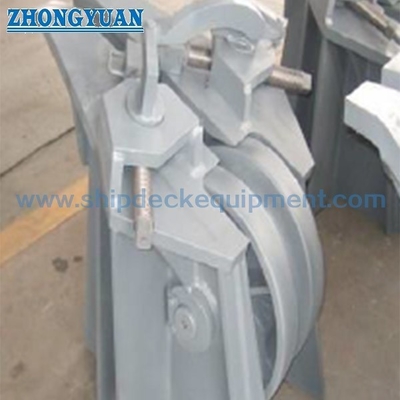

ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या 80% U3 चेन ब्रेकिंग-लोड मान चेन स्टॉपर का SWL है?
A1: नहीं। इसे श्रृंखला-संबंधित डिज़ाइन या सत्यापन लोड आधार के रूप में माना जाना चाहिए। यह घोषित लिफ्टिंग एसडब्ल्यूएल नहीं है। अंतिम लोड मानदंड, परीक्षण विधि, स्वीकार्य तनाव और स्वीकृति का दायरा आधिकारिक मानक, अनुमोदित ड्राइंग और वर्गीकरण समाज की आवश्यकता का पालन करना चाहिए।
Q2: क्या टाइप B का उपयोग U2 और U3 एंकर चेन दोनों के लिए किया जा सकता है?
ए2: सार्वजनिक उत्पाद संदर्भ आमतौर पर टाइप बी को 50-102 मिमी यू3 श्रृंखला के साथ जोड़ते हैं, जबकि आपूर्ति किए गए विवरण में यू2 का भी उल्लेख है। U2 एप्लिकेशन के लिए, कोटेशन से पहले आवश्यक प्रकार, श्रृंखला न्यूनतम ब्रेकिंग लोड, आयाम और वर्ग अनुमोदन की पुष्टि करें।
Q3: कोटेशन से पहले कौन सी जानकारी आवश्यक है?
ए3: सीबी/टी 178-1996 प्रकार बी, चेन व्यास और ग्रेड, चेन ब्रेकिंग-लोड डेटा, सामग्री विनिर्देश, स्थापना / नींव ड्राइंग, कोटिंग प्रणाली, मात्रा, प्रमाण पत्र और परीक्षण का दायरा, वर्गीकरण सोसायटी, गंतव्य और आवश्यक डिलीवरी तिथि की पुष्टि करें।
