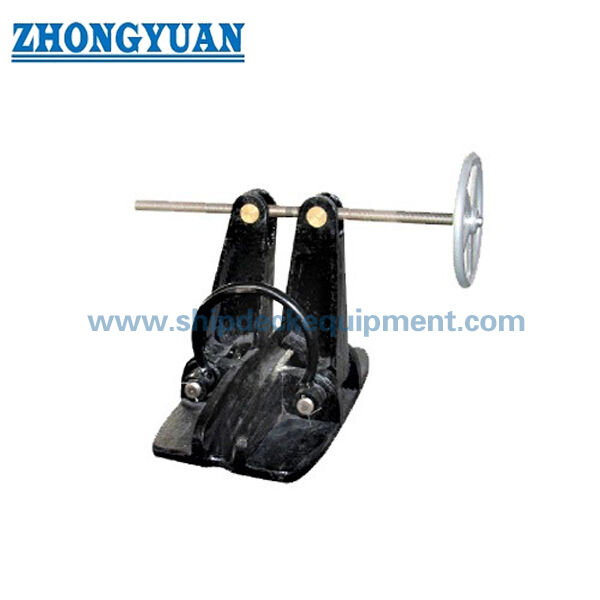

सीबी/टी 178-1996 टाइप ए स्क्रू टाइप एंकर चेन स्टॉपर 22 मिमी से 66 मिमी तक यू2/ग्रेड 2 एंकर चेन के लिए एक डेक-माउंटेड एंकरिंग घटक है। इसकी स्क्रू-संचालित क्लैम्पिंग संरचना एंकर चेन को सुरक्षित करती है और बरकरार चेन बल को स्टॉपर फाउंडेशन और सहायक डेक संरचना में स्थानांतरित करती है, जिससे विंडलैस ब्रेक और केबल लिफ्टर पर निरंतर एंकर-चेन लोड कम हो जाता है। उत्पाद विशेष रूप से छोटे और मध्यम वर्कबोट, टगबोट, बार्ज, सर्विस जहाजों और इंजीनियरिंग जहाजों के लिए प्रासंगिक है जहां चयनित यू 2 श्रृंखला आकार और डेक व्यवस्था टाइप ए रेंज से मेल खाती है।

संपूर्ण एंकरिंग डेक समाधान के लिए, स्टॉपर को चेन गाइड रोलर या बो/डेक रोलर, एंकर विंडलैस केबल-लिफ्टर सेंटरलाइन, हॉस पाइप या एंकर पॉकेट, चेन पाइप और डेक फाउंडेशन के साथ समन्वित किया जा सकता है। मिलान किया गया रोलर चेन लीड और ऊंचाई का मार्गदर्शन करता है; यह तब तक नहीं माना जाना चाहिए जब तक कि पूरी व्यवस्था को विशेष रूप से डिज़ाइन और अनुमोदित नहीं किया गया हो, स्टॉपर भार क्षमता में वृद्धि होगी। पोत एंकरिंग व्यवस्था से अंतिम श्रृंखला ग्रेड, नींव, डेक सुदृढीकरण, लोड दिशा, कोटिंग, निरीक्षण और क्लास स्कोप की पुष्टि की जानी चाहिए।

त्वरित विशिष्टताएँ

• मानक और प्रकार: सीबी/टी 178-1996 टाइप ए स्क्रू/सर्पिल चेन स्टॉपर → यू2 एंकर-चेन सिक्योरिंग के लिए संदर्भ कॉन्फ़िगरेशन।
• लागू एंकर चेन: केवल 22-66 मिमी यू2 / ग्रेड 2 चेन → यू3 चेन या बड़े आकार के लिए टाइप बी या कोई अन्य अनुमोदित डिजाइन आवश्यक है।
• संदर्भ लोड आधार: मिलान किए गए U2 एंकर-चेन ब्रेकिंग लोड का 80% → यह एक घोषित उत्पाद SWL नहीं है और इसे SWL के रूप में पुनः लेबल नहीं किया जाना चाहिए।
• परिचालन विधि: मैन्युअल रूप से समायोजित पेंच तंत्र → हाइड्रोलिक या विद्युत शक्ति के बिना सकारात्मक यांत्रिक उद्घाटन और समापन।
• स्थापना: सीधे डेक पर वेल्डेड या प्रोजेक्ट-विशिष्ट आधार पर लगाया गया → वेल्ड विवरण, लोड दिशा और स्थानीय डेक सुदृढीकरण के लिए ड्राइंग पुष्टि की आवश्यकता होती है।
• मिलान किए गए उपकरण: चेन गाइड रोलर / बो रोलर एक समन्वित चयन के रूप में उपलब्ध है → चेन का आकार, रोलर ग्रूव, सेंटरलाइन और ऊंचाई विंडलैस-टू-हॉज़ लीड से मेल खाना चाहिए।
• सामग्री और सुरक्षा: संरक्षित चलती सतहों के साथ कास्ट-स्टील और कार्बन-स्टील हिस्से → अंतिम सामग्री ग्रेड, कोटिंग प्रणाली, स्नेहन बिंदु और प्रमाणपत्र दायरे की पुष्टि प्रति ऑर्डर की जाती है।

मुख्य तकनीकी पैरामीटर

चयन एवं पूछताछ गाइड

चरण 1: सीबी/टी 178-1996 प्रकार ए, यू2/ग्रेड 2 एंकर-चेन व्यास, चेन प्रमाणपत्र आधार की पुष्टि करें, और क्या जहाज एक नया निर्माण, रूपांतरण, या प्रतिस्थापन परियोजना है।

चरण 2: एंकर विंडलास केबल लिफ्टर, चेन स्टॉपर, चेन गाइड रोलर या बो रोलर, हॉस पाइप / एंकर पॉकेट, चेन पाइप और चेन-लॉकर दिशा दिखाते हुए एंकरिंग व्यवस्था प्रदान करें।

चरण 3: स्टॉपर और गाइड रोलर को समान चेन आकार से मिलाएं, फिर चेन सेंटरलाइन, रोलर अक्ष, संपर्क ज्यामिति, ऊंचाई, स्वीकार्य लीड कोण और स्पष्ट ऑपरेटिंग स्थान की पुष्टि करें।

चरण 4: सीधे डेक वेल्डिंग या बेस-माउंटेड इंस्टॉलेशन, फाउंडेशन फ़ुटप्रिंट, लोड दिशा, वेल्ड विवरण, स्थानीय डेक सुदृढीकरण और स्क्रू संचालन और रखरखाव के लिए पहुंच की पुष्टि करें।

चरण 5: तकनीकी अनुमोदन के अधीन घटक सामग्री ग्रेड, एसए 2.5 ब्लास्टिंग और प्राइमर या अन्य कोटिंग सिस्टम, संक्षारण-सुरक्षा विवरण, स्नेहन आवश्यकता और किसी भी स्टेनलेस या गैल्वनाइज्ड विकल्प की पुष्टि करें।

चरण 6: मात्रा, जहाज का प्रकार, वर्गीकरण सोसायटी की आवश्यकता, प्रमाणपत्र और गवाह का दायरा, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय और प्रोजेक्ट ड्राइंग या संदर्भ फोटो बताएं।

संरचना

कास्ट-स्टील बेस/बॉडी | स्क्रू-संचालित क्लैम्पिंग बार और ऑपरेटिंग पार्ट्स | लंगर-श्रृंखला बैठने और संपर्क क्षेत्र | डेक-वेल्डेड या बेस-माउंटेड फाउंडेशन | लुब्रिकेटेड मूविंग पार्ट्स | प्रोजेक्ट-मिलान चेन गाइड रोलर इंटरफ़ेस | सुरक्षात्मक कोटिंग प्रणाली

एंकरिंग सिस्टम, कास्टिंग और इंजीनियरिंग लाभ

• स्क्रू तंत्र चयनित चेन लिंक के साथ नियंत्रित यांत्रिक जुड़ाव प्रदान करता है और स्टॉपर को पावर्ड एक्चुएटर के बिना मैन्युअल रूप से खोलने या सुरक्षित करने की अनुमति देता है।
• सही ढंग से मिलान किया गया चेन गाइड रोलर केबल लिफ्टर, स्टॉपर और हॉस व्यवस्था के बीच चेन लीड को संरेखित रखता है, जिससे साइड लोडिंग, लिंक ट्विस्टिंग और खराब ज्यामिति के कारण होने वाले स्थानीय प्रभाव को कम करने में मदद मिलती है।
• स्टॉपर बरकरार श्रृंखला बल को अपनी नींव और सहायक पतवार संरचना में स्थानांतरित करता है; डेक सुदृढीकरण और वेल्डिंग विवरण इसलिए एंकरिंग-सिस्टम डिज़ाइन का हिस्सा बनते हैं, न कि केवल उत्पाद आपूर्ति का।
• कास्ट-स्टील सतहें और चेन-संपर्क क्षेत्र साफ और मजबूती को प्रभावित करने वाले गड़गड़ाहट, दरार या दोष से मुक्त होने चाहिए। मशीनीकृत या गतिशील भागों को आयामी नियंत्रण, स्नेहन और संक्षारण संरक्षण की आवश्यकता होती है।
• सात प्रकार ए आकार समूह छोटे और मध्यम पोत एंकर डेक के लिए लगातार पेंच-संचालित व्यवस्था को बनाए रखते हुए 22-66 मिमी यू 2 श्रृंखला में चयन की अनुमति देते हैं।
• एक समन्वित पैकेज समीक्षा उत्पादन से पहले इंटरफ़ेस बेमेल की पहचान कर सकती है, जिसमें चेन आकार, रोलर ग्रूव, विंडलास सेंटरलाइन, हॉस लीड, बेस ऊंचाई, इंस्टॉलेशन एक्सेस और कोटिंग अनुक्रम शामिल है।
• परियोजना-विशिष्ट अनुकूलन स्वीकृत इंटरफेस, नींव की ऊंचाई, कोटिंग और सहायक दायरे तक सीमित होना चाहिए; मानक लोड पथ या श्रृंखला जुड़ाव को प्रभावित करने वाले परिवर्तनों के लिए ड्राइंग और क्लास समीक्षा की आवश्यकता होती है।

कस्टम विशेषताएँ

• मानक:सीबी/टी 178-1996 संदर्भ विन्यास → शिपयार्ड, मालिक और वर्गीकरण सोसायटी के साथ परियोजना स्वीकृति और आवश्यक संस्करण की पुष्टि करें।
• उत्पाद श्रेणी:एंकरिंग उपकरण/एंकर चेन स्टॉपर → मूरिंग-लाइन फिटिंग नहीं और उठाने वाला उत्पाद नहीं।
• प्रकार:टाइप ए स्क्रू/सर्पिल प्रकार → यू2 एंकर चेन के लिए मैन्युअल रूप से संचालित चेन-सुरक्षित व्यवस्था।
• चेन का आकार:सात मानक आकार समूहों में 22-66 मिमी → पूछताछ में सटीक श्रृंखला व्यास बताएं।
• चेन ग्रेड:यू2/ग्रेड 2 → यू3 श्रृंखला घोषित टाइप ए एप्लिकेशन के बाहर है।
• लोड आधार:संदर्भ के रूप में मिलान किए गए यू2 एंकर-चेन ब्रेकिंग लोड का 80% → अनुमोदित गणना और परीक्षण के आधार के बिना इस मान को उत्पाद एसडब्ल्यूएल में परिवर्तित न करें।
• स्थापना:सीधे डेक वेल्डिंग या आधार पर स्थापना → नींव, वेल्ड, डेक सुदृढीकरण, और लोड दिशा की व्यवस्था ड्राइंग द्वारा पुष्टि की जानी चाहिए।
• सामग्री:सार्वजनिक तकनीकी संदर्भों में विभिन्न भागों के लिए कास्ट स्टील, साधारण कार्बन स्टील और गुणवत्ता वाले कार्बन स्टील का उपयोग किया जाता है → सटीक ग्रेड और प्रतिस्थापन की पुष्टि की जानी है।
• सतह का उपचार:Sa 2.5 ब्लास्टिंग + एपॉक्सी शॉप प्राइमर उपयुक्त गैर-मशीनीकृत सतहों के लिए उपलब्ध है → धागे, पिन, बीयरिंग और मूविंग इंटरफेस को संरक्षित / चिकनाई उपचार की आवश्यकता होती है।
• मिलान आपूर्ति:चेन गाइड रोलर, एंकर चेन, सहायक उपकरण, और एंकरिंग-डेक इंटरफ़ेस समर्थन उद्धरण दायरे के अनुसार उपलब्ध है → डिफ़ॉल्ट रूप से शामिल नहीं है।
• प्रमाणपत्र:परियोजना की आवश्यकता के अनुसार सामग्री, निर्माता, निरीक्षण, या वर्ग दस्तावेज़ीकरण → सहमत निरीक्षण दायरे और वर्ग अनुमोदन के अधीन।

यह काम किस प्रकार करता है

एंकर चेन विंडलैस को छोड़ती है → मिलान गाइड रोलर चेन लीड और ऊंचाई को नियंत्रित करता है → स्क्रू तंत्र निर्दिष्ट चेन स्थिति को सुरक्षित करता है → बरकरार बल स्टॉपर फाउंडेशन के माध्यम से प्रबलित डेक में गुजरता है → विंडलैस को निरंतर चेन पुल से राहत मिलती है → चलने वाले हिस्सों को जारी किया जाता है, निरीक्षण किया जाता है और चिकनाई दी जाती है

अनुप्रयोग

छोटी और मध्यम वर्कबोट | टगबोट्स | बजरे | ड्रेजिंग समर्थन पोत | सेवा और उपयोगिता जहाज | अंतर्देशीय और तटीय जहाज़ | इंजीनियरिंग जहाज | नवनिर्माण और एंकर-डेक रेट्रोफिट पैकेज

प्रमाणपत्र और लाभ

प्रमाणपत्र और निरीक्षण को परियोजना की आवश्यकता, ऑर्डर के दायरे, सामग्री का पता लगाने की क्षमता, परीक्षण की आवश्यकता और वर्गीकरण सोसायटी अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

ड्राइंग एवं तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या U2 एंकर-चेन ब्रेकिंग का बताया गया 80% चेन स्टॉपर का SWL लोड करता है?

A1: नहीं। यह मिलान किए गए U2 एंकर चेन के ब्रेकिंग लोड से संबंधित एक संदर्भ लोड आधार है। इसे उत्पाद SWL के रूप में प्रकाशित नहीं किया जाना चाहिए. अंतिम डिज़ाइन लोड, नींव की गणना, परीक्षण लोड और स्वीकृति मानदंड को पोत विनिर्देश और वर्ग की आवश्यकता का पालन करना चाहिए।

Q2: टाइप ए चेन स्टॉपर को चेन गाइड रोलर के साथ क्यों चुना जाना चाहिए?

ए2: स्टॉपर चेन को सुरक्षित और बनाए रखता है, जबकि गाइड रोलर चेन पथ, ऊंचाई और स्थानीय संपर्क को नियंत्रित करता है क्योंकि चेन विंडलैस और हॉस व्यवस्था के बीच चलती है। समन्वित चयन साइड लोडिंग, खराब चेन सीटिंग, रोलर बेमेल और इंस्टॉलेशन-ऊंचाई संघर्ष से बचने में मदद करता है।

Q3: संपूर्ण एंकरिंग डेक समाधान में क्या शामिल किया जा सकता है?

ए3: कोटेशन में टाइप ए स्टॉपर, मैच्ड चेन गाइड रोलर या बो रोलर, एंकर चेन और सहायक उपकरण, विंडलास और हॉस / चेन-पाइप व्यवस्था के साथ इंटरफ़ेस समीक्षा, कोटिंग, दस्तावेज़ीकरण और फाउंडेशन-इनपुट चित्र शामिल हो सकते हैं। कोटेशन से पहले सटीक आपूर्ति सीमा और वर्ग के दायरे की पुष्टि की जानी चाहिए।
