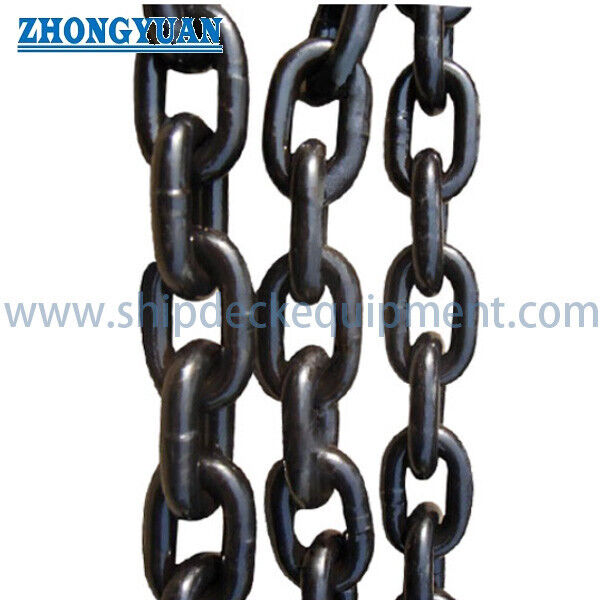

मछली पकड़ने के उपकरण के लिए समुद्री ट्रॉल चेन | G80 छोटी, मध्यम और लंबी लिंक चेन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | टूना चेन/मछली पकड़ने की चेन | संरचना: | फ्लैश बट वेल्डेड चेन |
|---|---|---|---|
| सामग्री: | मिश्र धातु, कार्बन स्टील | रंग: | स्वयं का रंग या अनुरोध के अनुसार |
| सुरक्षा कारक: | न्यूनतम 4 | गुणवत्ता ग्रेड: | G80 |
| प्रयोग: | संचरण श्रृंखला | ||
| प्रमुखता देना: | G80 समुद्री ट्रॉल चेन,ट्रांसमिशन के लिए समुद्री ट्रॉल चेन |
||
उत्पाद विवरण
मरीन ट्रॉल चेन फॉर फिशिंग गियर | G80 शॉर्ट, मिड और लॉन्ग लिंक चेन
उत्पाद अवलोकन
मरीन ट्रॉल चेन एक फ्लैश-बट-वेल्डेड राउंड-लिंक स्टील चेन है जो फिशिंग गियर असेंबली जैसे ट्रॉल ग्राउंड गियर, नेट वेटिंग, टूना नेट सिंकर लाइन्स, ब्रिडल्स और संबंधित कनेक्टिंग सेक्शन के लिए आपूर्ति की जाती है, जो वास्तविक फिशिंग सिस्टम डिज़ाइन के अधीन है। उत्पाद श्रृंखला में शॉर्ट-लिंक, मिड-लिंक और लॉन्ग-लिंक कॉन्फ़िगरेशन शामिल हैं। लिंक ज्यामिति प्रति मीटर चेन द्रव्यमान, आर्टिक्यूलेशन, कनेक्टर क्लीयरेंस और चेन नेट या रिगिंग व्यवस्था में कैसे फिट होती है, इसे प्रभावित करती है, इसलिए चयन केवल चेन व्यास के बजाय अनुमोदित गियर ड्राइंग पर आधारित होना चाहिए।
आपूर्ति की गई श्रृंखला 7–28 मिमी चेन व्यास, 0.83–14.3 किग्रा/मी इकाई वजन और 53 से 860 kN तक न्यूनतम ब्रेकिंग लोड को कवर करती है। G80, न्यूनतम सुरक्षा कारक 4, और ब्रेकिंग-लोड मान निर्माता-आपूर्ति उत्पाद पदनाम हैं। वे स्वचालित रूप से प्रमाणित लिफ्टिंग-चेन वर्किंग लोड लिमिट, एंकर-चेन ग्रेड, या क्लास-अप्रूव्ड मोअरिंग कैपेसिटी स्थापित नहीं करते हैं। एप्लिकेशन लोड केस, डायनामिक इफेक्ट्स, वियर अलाउंस, कनेक्शन विवरण, सामग्री ग्रेड, फिनिश और टेस्ट स्कोप की पुष्टि प्रत्येक ऑर्डर के लिए की जानी चाहिए।
चेन कॉन्फ़िगरेशन
- शॉर्ट-लिंक चेन: कॉम्पैक्ट लिंक ज्यामिति और तुलनीय व्यास पर प्रति मीटर अपेक्षाकृत उच्च द्रव्यमान → जहां क्लोजर लिंक स्पेसिंग, कॉम्पैक्ट मूवमेंट, या कंसंट्रेटेड नेट वेटिंग की आवश्यकता होती है, वहां उपयुक्त।
- मिड-लिंक चेन: इंटरमीडिएट लिंक लंबाई और इकाई वजन → कॉम्पैक्टनेस, लचीलापन और कनेक्शन क्लीयरेंस के बीच एक व्यावहारिक संतुलन प्रदान करता है।
- लॉन्ग-लिंक चेन: अधिक ओपन लिंक ज्यामिति और तुलनीय व्यास पर आम तौर पर प्रति मीटर कम द्रव्यमान → जहां अटैचमेंट क्लीयरेंस, बड़े आर्टिक्यूलेशन, या प्रति मीटर कम चेन वजन को प्राथमिकता दी जाती है, वहां उपयोगी।
- अंतिम चयन: लिंक प्रकार, व्यास, आपूर्ति की गई लंबाई, अंतिम व्यवस्था और कनेक्टर मछली पकड़ने के गियर ड्राइंग और वास्तविक लोड पथ से मेल खाने चाहिए।
त्वरित विनिर्देश
- उत्पाद श्रेणी: मरीन ट्रॉल / टूना / फिशिंग चेन → फिशिंग नेट और ट्रॉल गियर असेंबली के लिए वेल्डेड राउंड-लिंक चेन।
- लिंक कॉन्फ़िगरेशन: शॉर्ट, मिड और लॉन्ग लिंक → चेन कॉम्पैक्टनेस, यूनिट वेट, मूवमेंट और कनेक्शन क्लीयरेंस द्वारा चयन को सक्षम बनाता है।
- चेन व्यास रेंज: 7–28 मिमी → आपूर्ति की गई तालिका के भीतर लाइट नेट-वेटिंग व्यवस्था से लेकर बड़े फिशिंग गियर कनेक्शन तक को कवर करता है।
- न्यूनतम ब्रेकिंग लोड रेंज: 53–860 kN → निर्माता-आपूर्ति टेन्साइल संदर्भ; यह घोषित लिफ्टिंग WLL नहीं है।
- यूनिट वेट रेंज: 0.83–14.3 किग्रा/मी → नेट वेटिंग, हैंडलिंग, कुल गियर मास, पैकिंग और फ्रेट गणना के लिए महत्वपूर्ण।
- निर्माण: फ्लैश-बट-वेल्डेड राउंड लिंक → वेल्ड गुणवत्ता, हीट-ट्रीटमेंट रूट और आयामी स्थिरता प्रमुख उत्पादन नियंत्रण हैं।
- सामग्री: मिश्र धातु स्टील या कार्बन स्टील आपूर्तिकर्ता द्वारा बताई गई → सटीक ग्रेड, रसायन विज्ञान, गर्मी उपचार और यांत्रिक गुणों की पुष्टि की जानी चाहिए।
- फिनिश और डिलीवरी: सेल्फ कलर या निर्दिष्ट फिनिश; प्लाईवुड बॉक्स, लकड़ी का केस, बैग, या पैलेट के साथ स्टील ड्रम ऑर्डर के अनुसार।
मुख्य तकनीकी पैरामीटर
| चेन प्रकार | आकार (मिमी) | चेन व्यास (मिमी) |
चौड़ाई (मिमी) | वजन (किग्रा/मी) | ब्रेकिंग लोड न्यूनतम (KN) |
|
| अंदर न्यूनतम। | बाहर अधिकतम। | |||||
| शॉर्ट लिंक चेन |
7*21 | 7 | 10 | 25.5 | 1.09 | 53 |
| 10*30 | 10 | 14 | 36 | 2.2 | 109 | |
| 13*39 | 13 | 18.1 | 47.1 | 3.8 | 172 | |
| 16*48 | 16 | 22.4 | 57.4 | 5.63 | 281 | |
| 19*57 | 19 | 27.8 | 68.8 | 7.99 | 397 | |
| 20*60 | 20 | 29 | 72 | 8.85 | 440 | |
| मिड लिंक चेन | 10*40 | 10 | 15 | 37 | 1.97 | 109 |
| 13*52 | 13 | 19.5 | 48.5 | 3.36 | 172 | |
| 14*50 | 14 | 18.5 | 49.5 | 4 | 215 | |
| 16*64 | 16 | 24 | 59 | 5.06 | 281 | |
| 19*76 | 19 | 28.5 | 69.5 | 7.15 | 397 | |
| 22*86 | 22 | 27 | 74 | 9.45 | 532 | |
| 26*92 | 26 | 31 | 86 | 13.63 | 743 | |
| लॉन्ग लिंक चेन | 7*45 | 7 | 10 | 25.5 | 0.83 | 53 |
| 9*53 | 9 | 15 | 35 | 1.45 | 89 | |
| 11*63 | 11 | 18 | 43 | 2.16 | 132 | |
| 13*80 | 13 | 22 | 51 | 2.93 | 172 | |
| 16*100 | 16 | 26 | 61 | 4.42 | 281 | |
| 19*100 | 19 | 27 | 68 | 6.45 | 397 | |
| 22*120 | 22 | 37 | 84 | 8.74 | 532 | |
| 28*150 | 28 | 44 | 103 | 14.3 | 860 | |
चयन और पूछताछ गाइड
चरण 1: वास्तविक कार्य और स्थापना स्थिति की पुष्टि करें: ट्रॉल ग्राउंड गियर, चेन डैंगलर, नेट वेटिंग, टूना नेट सिंकर लाइन, ब्रिडल्स, कनेक्टिंग सेक्शन, या अन्य फिशिंग गियर एप्लिकेशन।
चरण 2: शॉर्ट, मिड, या लॉन्ग लिंक को नॉमिनल व्यास, आवश्यक प्रति मीटर चेन द्रव्यमान, मूवमेंट आवश्यकता, कनेक्टर क्लीयरेंस और अनुमोदित नेट या रिगिंग ड्राइंग के साथ चुनें।
चरण 3: डिज़ाइन लोड आधार की पुष्टि करें: इन-सर्विस टेंशन, टोइंग या रिट्रीवल लोड, शॉक और डायनामिक इफेक्ट्स, सीबेड कॉन्टैक्ट, न्यूनतम ब्रेकिंग लोड आवश्यकता, डिज़ाइन फैक्टर और अपेक्षित वियर।
चरण 4: सामग्री ग्रेड, हीट-ट्रीटमेंट आवश्यकता, फ्लैश-बट-वेल्ड गुणवत्ता नियंत्रण, सतह फिनिश, जंग संरक्षण, समुद्री जल एक्सपोजर, और किसी भी ऑपरेटिंग-तापमान आवश्यकता की पुष्टि करें।
चरण 5: कुल लंबाई या चेन की लंबाई की संख्या, अंतिम लिंक, जॉइनिंग लिंक, शैकल या फिटिंग, मार्किंग, आयामी निरीक्षण, टेस्ट रिपोर्ट और क्लास विटनेसिंग की पुष्टि करें यदि आवश्यक हो।
चरण 6: मात्रा या कुल मीटर, मछली पकड़ने की विधि, जहाज का प्रकार, गंतव्य, आवश्यक डिलीवरी तिथि, पैकिंग विधि, और संदर्भ ड्राइंग या मौजूदा-चेन फ़ोटो प्रदान करें।
संरचना
गोल स्टील बार | फॉर्मेड शॉर्ट / मिड / लॉन्ग लिंक | फ्लैश-बट-वेल्डेड लिंक जॉइंट | निर्दिष्ट होने पर हीट-ट्रीटेड स्ट्रेंथ ग्रेड | चेन की लंबाई या असेंबली | अंतिम लिंक और फिटिंग की पुष्टि की जानी है | सेल्फ कलर या निर्दिष्ट सतह फिनिश
फिशिंग गियर चयन और इंजीनियरिंग लाभ
- तीन लिंक ज्यामिति चेन लेआउट को नेट डिज़ाइन, मास डिस्ट्रीब्यूशन, बेंडिंग मूवमेंट और कनेक्शन स्पेसिंग से मेल खाने की अनुमति देती है, बजाय केवल बार व्यास द्वारा चयन करने के।
- प्रति मीटर आपूर्ति किए गए वजन मान नेट वेटिंग, हैंडलिंग, स्टोरेज, पैकिंग और वेसल लोडिंग समीक्षा के लिए कुल चेन द्रव्यमान की प्रारंभिक गणना का समर्थन करते हैं।
- न्यूनतम ब्रेकिंग-लोड मान एक स्पष्ट टेन्साइल चयन संदर्भ प्रदान करते हैं, जबकि पृष्ठ ब्रेकिंग लोड को वर्किंग लोड से अलग रखता है और असमर्थित लिफ्टिंग दावों से बचता है।
- फ्लैश-बट वेल्डिंग निरंतर राउंड-लिंक उत्पादन के लिए उपयुक्त है, लेकिन वेल्ड अपसेट रिमूवल, वेल्ड कंसिस्टेंसी, लिंक आयाम और हीट-ट्रीटमेंट प्रक्रिया को नियंत्रित और प्रलेखित किया जाना चाहिए।
- रिप्लेसमेंट चेन को मौजूदा लिंक ज्यामिति और कनेक्टर इंटरफेस से मेल खाना चाहिए। समान व्यास वाली लेकिन अलग लिंक लंबाई वाली चेन वजन, मूवमेंट और कनेक्शन संगतता को बदल सकती है।
- सामग्री ट्रेसिबिलिटी, आयामी निरीक्षण, ब्रेकिंग-लोड सत्यापन, और तीसरे पक्ष की गवाही को सहमत निरीक्षण और परीक्षण योजना के अनुसार व्यवस्थित किया जा सकता है।
विनिर्माण, निरीक्षण और गुणवत्ता नियंत्रण
- कच्चा माल: उत्पादन से पहले स्टील ग्रेड, हीट नंबर, रासायनिक संरचना और सामग्री प्रमाण पत्र की पुष्टि करें, खासकर जहां G80 यांत्रिक प्रदर्शन की आवश्यकता होती है।
- लिंक फॉर्मिंग और वेल्डिंग: बार व्यास, फॉर्मिंग ज्यामिति, फ्लैश-बट वेल्डिंग पैरामीटर, वेल्ड अलाइनमेंट और हानिकारक वेल्ड प्रोजेक्शन को हटाना नियंत्रित करें।
- हीट ट्रीटमेंट: आवश्यक प्रक्रिया, बैच ट्रेसिबिलिटी, कठोरता या यांत्रिक-गुणवत्ता जांच, और चयनित सामग्री और शक्ति ग्रेड पर लागू रिकॉर्ड की पुष्टि करें।
- आयामी निरीक्षण: चेन व्यास, लिंक लंबाई, अंदर की चौड़ाई, बाहर की चौड़ाई, इकाई वजन, कुल आपूर्ति की गई लंबाई, और फिटिंग या मौजूदा गियर के साथ संगतता सत्यापित करें।
- लोड टेस्टिंग: कोटेशन से पहले प्रूफ लोड, न्यूनतम ब्रेकिंग लोड, बढ़ाव, नमूना आवृत्ति, टेस्ट-पीस चयन और गवाह आवश्यकताओं को परिभाषित करें।
- अंतिम निरीक्षण और पैकिंग: सतह की स्थिति, पहचान, जंग संरक्षण, चेन की लंबाई की मार्किंग, पैकेज का वजन, और डिलीवरी की शर्तों के अनुसार सीवर्थी पैकिंग की जांच करें।
सामग्री और सतह उपचार
आपूर्ति की गई विशिष्टता मिश्र धातु स्टील और कार्बन स्टील को सूचीबद्ध करती है। क्योंकि G80 प्रदर्शन वास्तविक सामग्री ग्रेड, वेल्डिंग प्रक्रिया, गर्मी उपचार और परीक्षण परिणामों पर निर्भर करता है, अंतिम स्टील पदनाम को सामान्य कार्बन स्टील के रूप में वर्णित करने के बजाय पुष्टि की जानी चाहिए।
मानक आपूर्ति सेल्फ कलर या ग्राहक के साथ सहमत कोई अन्य फिनिश हो सकती है। पेंटेड, गैल्वेनाइज्ड, या अन्य जंग-सुरक्षा प्रणालियों को सामग्री और गर्मी-उपचार मार्ग के साथ पुष्टि की जानी चाहिए। उच्च-शक्ति मिश्र धातु स्टील के लिए, कोटिंग तैयारी और हाइड्रोजन-एम्ब्रिटलमेंट नियंत्रणों के लिए विशेष ध्यान देने की आवश्यकता हो सकती है। स्टेनलेस स्टील को एक अलग सामग्री विकल्प के रूप में माना जाना चाहिए जिसमें उसके स्वयं के यांत्रिक-गुण और लोड तालिका हो जब तक कि परीक्षण द्वारा सत्यापित न हो।
कस्टम विशेषताएँ
- उत्पाद प्रकार: मरीन ट्रॉल / फिशिंग / टूना चेन → वास्तविक फिशिंग सिस्टम के अनुसार विवरण चुनें।
- लिंक प्रकार: शॉर्ट / मिड / लॉन्ग → लिंक ज्यामिति, यूनिट वेट, मूवमेंट और कनेक्टर क्लीयरेंस को बदलता है।
- नॉमिनल व्यास: 7–28 मिमी → लिंक प्रकार और न्यूनतम ब्रेकिंग लोड आवश्यकता के साथ चुनें।
- स्ट्रेंथ डेजिग्नेशन: आपूर्तिकर्ता द्वारा G80 बताया गया → सटीक शासी मानक, सामग्री ग्रेड और परीक्षण आधार की पुष्टि की जानी है।
- सुरक्षा कारक: आपूर्तिकर्ता द्वारा न्यूनतम 4 बताया गया → घोषित लिफ्टिंग WLL नहीं है और एप्लिकेशन डिज़ाइन आधार के बिना पर्याप्त नहीं है।
- सतह फिनिश: सेल्फ कलर या अनुरोध के अनुसार → कोटिंग विनिर्देश और जंग संरक्षण खरीद आदेश में शामिल किया जाना चाहिए।
- आपूर्ति प्रपत्र: कट लंबाई, निरंतर लंबाई, ड्रम, बॉक्स, बैग, या पैलेटाइज्ड पैकेज → कुल लंबाई और अंतिम व्यवस्था की पुष्टि की जानी है।
- दस्तावेज़ीकरण: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, आयामी रिपोर्ट, और लोड-टेस्ट दस्तावेज़ → सहमत ऑर्डर स्कोप के अनुसार उपलब्ध हैं।
यह कैसे काम करता है
फिशिंग गियर तैनात किया जाता है → चेन निर्दिष्ट द्रव्यमान, कनेक्शन, या रिगिंग फ़ंक्शन प्रदान करती है → लिंक ज्यामिति गियर चक्र के माध्यम से आंदोलन की अनुमति देती है → टेंशन और संपर्क लोड राउंड लिंक और वेल्डेड जोड़ों से गुजरते हैं → गियर को पुनः प्राप्त किया जाता है, साफ किया जाता है, और वियर, विरूपण, जंग और वेल्ड क्षति के लिए निरीक्षण किया जाता है।
अनुप्रयोग
बॉटम ट्रॉल ग्राउंड गियर | ट्रॉल नेट वेटिंग और चेन डैंगलर्स | टूना पर्स-सीएन सिंकर लाइन्स | फिशिंग नेट ब्रिडल्स | नेट और गियर कनेक्टिंग सेक्शन | अनुमोदित फिशिंग असेंबली के लिए रिप्लेसमेंट चेन | मरीन फिशिंग और चयनित एक्वाकल्चर नेट सिस्टम डिज़ाइन पुष्टि के अधीन
प्रमाणन और दस्तावेज़ीकरण
निर्माता परीक्षण प्रमाण पत्र, सामग्री प्रमाण पत्र, आयामी निरीक्षण रिपोर्ट, ब्रेकिंग-लोड परीक्षण रिपोर्ट, और तीसरे पक्ष की गवाही दस्तावेज ऑर्डर स्कोप के अनुसार व्यवस्थित किए जा सकते हैं। वर्गीकरण समाज प्रमाणन समाज के लागू नियमों, उत्पाद स्कोप, अनुमोदित परीक्षण योजना और निरीक्षण स्वीकृति के अधीन है; यह मानक आपूर्ति के रूप में नहीं माना जाता है।
प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।
पैकेजिंग और डिलीवरी
- पैकिंग विकल्प: प्लाईवुड बॉक्स, लकड़ी का केस या बैग, बैग, स्टील ड्रम, और पैलेटाइज्ड एक्सपोर्ट पैकिंग चेन की लंबाई, यूनिट वेट और ग्राहक की आवश्यकता के अनुसार।
- पैकेज पहचान: उत्पाद का नाम, लिंक प्रकार, नॉमिनल आकार, आपूर्ति की गई लंबाई, हीट या बैच संदर्भ, नेट वजन, सकल वजन, और यदि आवश्यक हो तो खरीद-ऑर्डर संख्या।
- परिवहन सुरक्षा: भंडारण और समुद्री परिवहन के लिए उपयुक्त सहमत अस्थायी जंग संरक्षण, जल निकासी, रैपिंग और सीवर्थी सुदृढीकरण लागू करें।
- डिलीवरी डेटा: कुल मीटर, पैकेजों की संख्या, अधिकतम पैकेज वजन, उठाने और हैंडलिंग प्रतिबंध, गंतव्य, और आवश्यक डिलीवरी शेड्यूल की पुष्टि करें।
ड्राइंग और फ़ोटो
अक्सर पूछे जाने वाले प्रश्न
Q1: शॉर्ट-, मिड- और लॉन्ग-लिंक ट्रॉल चेन के बीच व्यावहारिक अंतर क्या है?
A1: शॉर्ट लिंक कॉम्पैक्ट ज्यामिति और तुलनीय व्यास पर आम तौर पर प्रति मीटर उच्च वजन प्रदान करते हैं। मिड लिंक एक मध्यवर्ती व्यवस्था प्रदान करते हैं। लॉन्ग लिंक अधिक ओपन ज्यामिति, बड़े कनेक्शन क्लीयरेंस और तुलनीय व्यास पर आम तौर पर प्रति मीटर कम वजन प्रदान करते हैं। सही विकल्प नेट ड्राइंग, आवश्यक द्रव्यमान वितरण, मूवमेंट, कनेक्टर और लोड केस पर निर्भर करता है।
Q2: क्या आपूर्ति की गई G80 ट्रॉल चेन का उपयोग लिफ्टिंग के लिए किया जा सकता है?
A2: केवल इस तालिका के आधार पर नहीं। आपूर्ति की गई G80 पदनाम, सुरक्षा कारक और न्यूनतम ब्रेकिंग लोड फिशिंग-चेन उत्पाद डेटा हैं और स्वचालित रूप से लिफ्टिंग-चेन मानकों के अनुपालन को प्रदर्शित नहीं करते हैं। लिफ्टिंग या ओवरहेड हैंडलिंग के लिए एक अलग से निर्दिष्ट और प्रमाणित लिफ्टिंग चेन की आवश्यकता होती है जिसमें घोषित WLL, प्रूफ टेस्ट, मार्किंग और दस्तावेज़ीकरण हो।
Q3: सटीक कोटेशन के लिए क्या जानकारी आवश्यक है?
A3: कृपया मछली पकड़ने की विधि और चेन फ़ंक्शन, शॉर्ट/मिड/लॉन्ग लिंक प्रकार, नॉमिनल आकार, कुल लंबाई या मात्रा, आवश्यक न्यूनतम ब्रेकिंग लोड, सामग्री और फिनिश, अंतिम लिंक या फिटिंग, परीक्षण और प्रमाण पत्र का दायरा, पैकिंग आवश्यकता, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, और यदि उपलब्ध हो तो मौजूदा ड्राइंग या चेन नमूना विवरण प्रदान करें।
