समुद्री एंकरिंग और अपतटीय मूरिंग सिस्टम के लिए जाली और ढला हुआ स्टील एंकर चेन एक्सेसरीज़
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| सामग्री: | फोर्जिंग, कास्टिंग, रोल्ड बार | व्यास: | 12.5 मिमी से 162 मिमी |
|---|---|---|---|
| खत्म करना: | काले रंग से रंगा हुआ या हॉट डिप गैल्वेनाइज्ड | श्रेणी: | U2, U3, RQ3/NVR3, RQ3S/NVR3S, RQ4/NVR4 |
| समुद्री प्रमाण पत्र: | सीसीएस, एबीएस, एलआर, एनके, आरएस, डीएनवी-जीएल, केआर, बीवी, रीना | ||
| प्रमुखता देना: | बॉय हथकड़ी एंकर चेन सहायक उपकरण,आईएसओ 9 001 एंकर चेन सहायक उपकरण,सीसीएस एंकर और एंकर चेन |
||
उत्पाद विवरण
समुद्री लंगर और अपतटीय लंगर प्रणाली के लिए फोल्ड और कास्ट स्टील एंकर चेन सहायक उपकरण
उत्पाद का अवलोकन
इस उत्पाद श्रृंखला में जहाजों के लंगर और अपतटीय लंगर प्रणालियों में श्रृंखला इकट्ठा करने, समाप्त करने, घुमावदार, बड़ा करने या अनुकूलित करने के लिए उपयोग किए जाने वाले स्टील एंकर चेन सहायक उपकरण शामिल हैं।उपलब्ध वस्तुओं में केन्टर के बंधन शामिल हैं, जोड़ने के चेन, अंत चेन, घुमावदार, घुमावदार चेन, बोय चेन, घुमावदार समूह, प्लेट, सामान्य लिंक, विस्तारित लिंक, अंत लिंक, और परियोजना-विशिष्ट कनेक्टिंग घटक।
सहायक उपकरण स्वयं निर्मित उत्पादों के रूप में पेश किए जाने के बजाय योग्य एंकर-चेन विनिर्माण भागीदारों के माध्यम से आपूर्ति किए जाते हैं। चयन श्रृंखला के नाममात्र व्यास के आधार पर किया जाता है,चेन ग्रेड, संभोग लिंक ज्यामिति, प्रूफ और ब्रेक लोड आवश्यकताओं, पिन व्यवस्था, सामग्री मार्ग, गर्मी उपचार, निरीक्षण दायरे, और वर्गीकरण दस्तावेज।स्टॉक उपलब्धता जहाज की मरम्मत या प्रतिस्थापन के लिए तत्काल पूछताछ का समर्थन कर सकती है, लेकिन वास्तविक आइटम, ग्रेड, आयाम, मार्किंग और प्रमाण पत्र बैच को उद्धरण से पहले पुष्टि की जानी चाहिए।

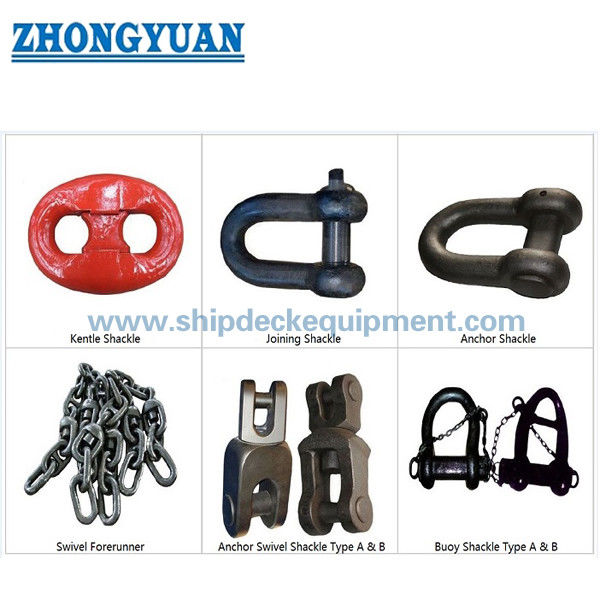

उपलब्ध सामान के प्रकार
Kenter shackle | Joining shackle | End shackle | Swivel | Swivel shackle | C-shaped connecting shackle | Slim Kenter shackle | Forelock shackle | Pear-shaped shackle | Buoy shackle | Swivel group | Triangle plate | Round link | Common link | End link | Enlarged link | Studless link | Special-shaped connecting link
त्वरित विनिर्देश
- उत्पाद श्रेणीः लंगर श्रृंखला और लंगर श्रृंखला के सामान → श्रृंखला इकाइयों को पूरा करने या बदलने के लिए उपयोग किया जाता है, सामान्य उठाने के उपकरण के रूप में नहीं।
- नाममात्र व्यास सीमाः आपूर्ति सीमा के रूप में 12.5×162 मिमी → अंतिम उपलब्धता सहायक उपकरण के प्रकार, ग्रेड, निर्माता की स्वीकृति और स्टॉक की स्थिति पर निर्भर करती है।
- सामग्री मार्गः फोल्ड स्टील, कास्ट स्टील, या रोल्ड-बार निर्माण → अनुमत प्रक्रिया सहायक उपकरण डिजाइन और लागू वर्ग नियम पर निर्भर करती है।
- समुद्री लंगर श्रृंखला ग्रेडः U2 / U3 प्रदान की गई जानकारी में → प्रत्येक वस्तु के लिए सटीक वर्ग नाम और प्रमाण पत्र के दायरे की पुष्टि की जानी चाहिए।
- अपतटीय लंगरों के ग्रेडः R3 / R3S / R4 उपलब्ध के रूप में दिए गए → अपतटीय ग्रेड के लिए अलग से अनुमोदित निर्माण, गर्मी उपचार, परीक्षण और ट्रेस करने की आवश्यकता होती है।
- सतह संरक्षणः काले रंग में चित्रित या गर्म डुबकी से जस्ती → कोटिंग चयन में श्रृंखला सेवा, आयामी फिट, निरीक्षण अनुक्रम और परियोजना विनिर्देशों पर विचार किया जाना चाहिए।
- बोय-शेकल की विस्तृत सीमाः नाममात्र चेन व्यास 3890 मिमी → आपूर्ति की गई संदर्भ तालिका में ग्रेड M2 / M3 परीक्षण भार और प्रकार A / प्रकार B भार शामिल हैं।
- आपूर्ति और प्रलेखनः स्टॉक या परियोजना आदेश → निर्माता, सामग्री, परीक्षण, एनडीई और वर्ग प्रलेखन केवल पुष्टि किए गए आदेश के दायरे के अनुसार उपलब्ध हैं।
मुख्य तकनीकी मापदंड
|
सामान्य श्रृंखला व्यास (मिमी) |
d | L | L1 | बी | बी2 | D |
ग्रेड M2 परीक्षण भार KN (T) |
ग्रेड M3 परीक्षण भार KN (T) |
TYPE-A वजन (किलो) |
प्रकार-बी वजन (किलो) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6 ((59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4 ((65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1 ((71.7) | 980.7 ((100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8(78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5 ((58.3) | 1167 ((119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.1 (92.6) | 1275 ((130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7 ((100) | 1373(140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059(108) | 1481 ((151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138(116) | 1589(162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706 ((174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294(132) | १८१४ ((१८५) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383(141) | 1942 ((198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | १४७१ (१५०) | 2059 ((210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559 ((159) | 2187 ((223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657 ((169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746 ((178) | 2452 ((250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844(188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991 ((203) | 2795(285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148 ((219) | 3011 ((307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256 ((230) | 3158 ((322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609 ((368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746(280) | 3854(393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089 ((417) | 345 | 332 |
चयन और जांच गाइड
चरण 1: सटीक सामान की पहचान करें: केन्टर चेन, अंत चेन, घुमावदार, घुमावदार समूह, बोय चेन, विस्तारित लिंक, या अन्य कनेक्शन आइटम।
चरण 2: चेन के नाममात्र व्यास, चेन निर्माण, ग्रेड, लागू मानक या वर्ग नियम और आसन्न चेन लिंक के मिलान आयामों की पुष्टि करें।
चरण 3: आवश्यक प्रूफ लोड, ब्रेकिंग लोड या प्रमाणित परीक्षण आधार प्रदान करें। एक दूसरे के लिए SWL, प्रूफ लोड या MBL का विकल्प न लें।
चौथा चरण: फोल्ड, कास्ट या रोल्ड बार निर्माण की पुष्टि करें; गर्मी उपचार की स्थिति; पिन और लॉक व्यवस्था; और वेल्ड की मरम्मत पर कोई प्रतिबंध।
चरण 5: उद्धरण से पहले सतह खत्म, अंकन, एनडीई, आयामी रिपोर्ट, सामग्री की ट्रेस करने की क्षमता, निर्माता प्रमाण पत्र और वर्ग साक्ष्य की पुष्टि करें।
चरण 6: मात्रा, अपेक्षित वितरण समय, गंतव्य, स्टॉक-बदली की तात्कालिकता, पोत या अपतटीय इकाई का प्रकार और मौजूदा भाग का चित्र या स्पष्ट तस्वीरें प्रदान करें।
संरचना
Forged or cast steel body | Pin / bolt and locking arrangement where applicable | Chain-compatible bearing surfaces | Heat-treated load path | Permanent identification and traceability marking | Black painted or specified galvanized finish
सामग्री, विनिर्माण और निरीक्षण लाभ
- सहायक उपकरण ज्यामिति को कनेक्टिंग चेन से जोड़ा जाता है, क्योंकि नाममात्र व्यास अकेले एक चेन केबल, घुमावदार, अंत लिंक, विस्तारित लिंक और आसन्न चेन केबल के बीच फिट की पुष्टि नहीं करता है।
- फोर्गेड सामान एक फोर्गेड लोड पथ प्रदान करते हैं जब अनुमोदित डिजाइन और सामग्री मार्ग फोर्जिंग निर्दिष्ट करते हैं;कास्ट या रोल्ड बार के विकल्प केवल तभी उपलब्ध कराए जाते हैं जब लागू डिजाइन और अनुमोदन द्वारा अनुमति दी जाती है.
- गर्मी उपचार ग्रेड और विनिर्माण मार्ग द्वारा चुना जाता है और निर्दिष्ट सबूत, टूटने, यांत्रिक और निरीक्षण चरणों से पहले पूरा किया जाता है।
- वर्गीकृत आपूर्ति के लिए, सामग्री की पहचान, गर्मी संख्या, ग्रेड मार्किंग और परीक्षण दस्तावेज स्वीकृत सामग्री से तैयार सामान तक का पता लगाने योग्य होना चाहिए।
- अपतटीय आर३/आर३एस/आर४ सामानों को पारंपरिक यू२/यू३ जहाज लंगर-चैन सामानों से अलग स्वीकृति और योग्यता दायरे के रूप में माना जाता है।
- आयामी निरीक्षण में पिन व्यास, संभोग उद्घाटन, असर सतहों, लॉक रिक्त स्थान, और मौजूदा चेन असेंबली के साथ कनेक्ट करने के लिए आवश्यक आयाम शामिल होने चाहिए।
- चयनित स्टॉक आइटम भौतिक निरीक्षण, आयामी पुष्टि, ग्रेड सत्यापन और प्रमाणपत्र-बैच उपलब्धता के अधीन, मरम्मत लीड समय को छोटा कर सकते हैं।
कस्टम विशेषताएं
- आपूर्ति की स्थितिः आपूर्ति उत्पाद → योग्य एंकर-चेन विनिर्माण भागीदारों के माध्यम से आपूर्ति की गई; अनुमोदित निर्माता को उद्धरण के साथ पुष्टि की जाती है।
- उत्पाद रेंजः मानक और विशेष श्रृंखला सामान → चयन में कनेक्शन, समापन, घुमावदार, विस्तार, और बोय या लंगर इंटरफेस शामिल हैं।
- नाममात्र व्यासः 12.5×162 मिमी आपूर्ति रेंज → अनुमोदित आकार रेंज सामान के प्रकार, ग्रेड और निर्माता के आधार पर भिन्न होती है।
- समुद्री ग्रेडः U2/U3 → केवल तभी प्रयोग करें जब निर्दिष्ट जहाज लंगर श्रृंखला ग्रेड और प्रमाणपत्र की पुष्टि हो।
- अपतटीय ग्रेडः आर३/आर३एस/आर४ → अपतटीय लंगर श्रृंखला अनुमोदन, नियंत्रित सामग्री, गर्मी उपचार, परीक्षण और ट्रेसेबिलिटी की आवश्यकता होती है।
- सामग्री मार्गः फोर्गेड / कास्ट / रोल्ड स्टील → अंतिम मार्ग सहायक उपकरण डिजाइन, वर्ग आवश्यकताओं और अनुमोदित विनिर्माण प्रक्रिया का पालन करता है।
- सतह परिष्करणः काला चित्रित / गर्म डुबकी जस्ती → अंतिम परिष्करण सेवा वातावरण और परियोजना विनिर्देश का पालन करता है।
- प्रमाणपत्र का दायराः आदेश की आवश्यकता के अनुसार → वर्ग प्रमाणपत्र, सामग्री रिकॉर्ड, परीक्षण, एनडीई, और अंकन मानक समावेशन के रूप में नहीं माना जाता है।
यह कैसे काम करता है
आवश्यक चेन कनेक्शन की पहचान की गई है → सहायक उपकरण का प्रकार, नाममात्र व्यास, ग्रेड और संभोग ज्यामिति मेल खाती है → पिन, चेन, घुमावदार,या कनेक्टिंग लिंक को चेन सिस्टम में इकट्ठा किया जाता है → अनुमोदित लोड पथ के माध्यम से तन्य भार को स्थानांतरित किया जाता है → मार्किंग, निरीक्षण, परीक्षण और प्रलेखन आदेश के दायरे के अनुसार पूरा किया जाता है
आवेदन
Ship anchor chain cable assemblies | Chain locker and bitter-end connections | Anchor-to-chain connection groups | Buoy and mooring connections | Offshore positional mooring systems | SPM and terminal chain assemblies | Newbuilding supply | Ship-repair and replacement spares
प्रमाणपत्र और लाभ
प्रमाणपत्र और सर्वेक्षण साक्ष्य चयनित सहायक उपकरण, ग्रेड, अनुमोदित निर्माता, सामग्री की ट्रेस करने की क्षमता, परीक्षण के दायरे और वर्गीकरण समाज की आवश्यकताओं के अनुसार व्यवस्थित किए जा सकते हैं।उपलब्धता परियोजना समीक्षा के अधीन है और आदेश से पहले पुष्टि की जानी चाहिए.
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

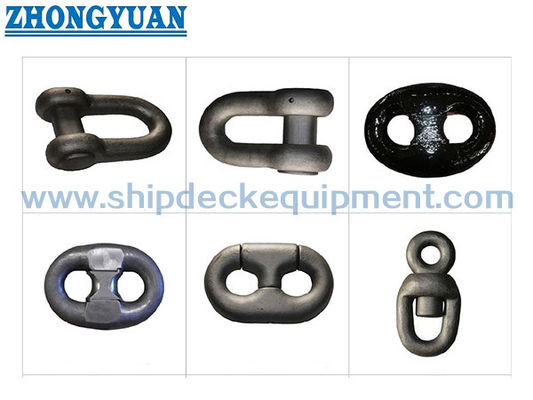

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या एंकर चेन के सामान का ऑर्डर करने के लिए चेन का नाममात्र व्यास पर्याप्त है?
उत्तर 1: नहीं. सहायक उपकरण के प्रकार, श्रृंखला के ग्रेड, आसन्न लिंक के आयाम, पिन की व्यवस्था, प्रूफ या ब्रेक लोड आधार, मानक या अनुमोदित ड्राइंग और प्रमाण पत्र की आवश्यकता की भी पुष्टि की जानी चाहिए।
प्रश्न 2: क्या U2 या U3 जहाज लंगर श्रृंखला सहायक उपकरण को R3 या R4 अपतटीय लंगर सहायक उपकरण के स्थान पर रखा जा सकता है?
A2: स्वचालित रूप से नहीं। पारंपरिक जहाज लंगर श्रृंखला ग्रेड और अपतटीय लंगर ग्रेड में अलग सामग्री, अनुमोदन, गर्मी उपचार, परीक्षण, थकान, ट्रेसेबिलिटी,और प्रलेखन आवश्यकताएंप्रतिस्थापन के लिए डिजाइन और वर्ग अनुमोदन की आवश्यकता होती है।
प्रश्न 3: वर्गीकृत आदेश के लिए किन दस्तावेजों को निर्दिष्ट किया जाना चाहिए?
A3: आदेश के आधार पर, अनुमोदित निर्माता और उत्पाद दायरे, सामग्री प्रमाण पत्र, गर्मी उपचार रिकॉर्ड, आयाम रिपोर्ट, सबूत और तोड़ने भार रिकॉर्ड, यांत्रिक परीक्षण,एनडीई रिपोर्ट, पहचान सूची, और वर्ग प्रमाण पत्र या सर्वेक्षण अनुमोदन।

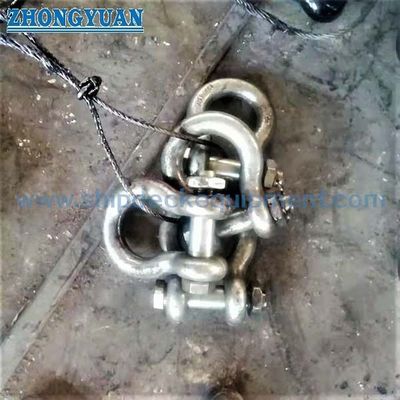

फोर्जिंग स्टील एंकर चेन के चित्र एंकर और एंकर चेन के सामान
