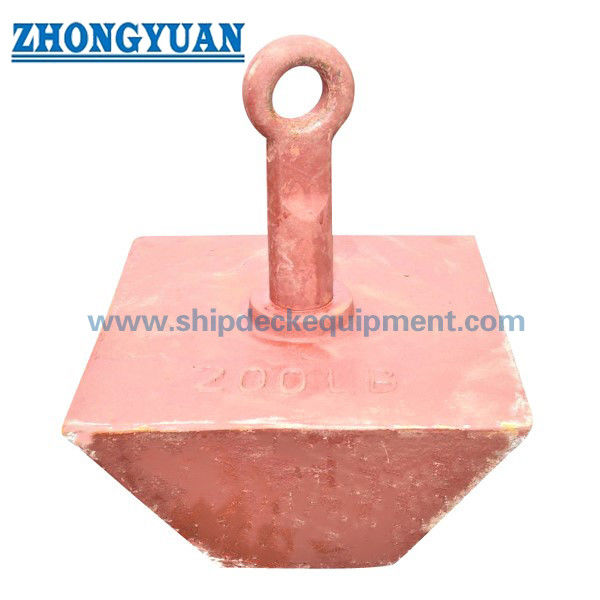

कास्ट स्टील मूरिंग एंकर | कठोर / चट्टानी तल के लिए स्थायी मूरिंग एंकर

कास्ट स्टील मूरिंग एंकर | हार्ड/रॉकी बॉटम्स के लिए स्थायी मूरिंग एंकर

उत्पाद अवलोकन

कास्ट स्टील मूरिंग एंकर एक कॉम्पैक्ट स्थायी मूरिंग एंकर है जिसका उपयोग मूरिंग बोय, छोटे शिल्प मूरिंग, वर्कबोट मूरिंग पॉइंट, फ्लोटिंग डॉक सिस्टम, निकटवर्ती समुद्री सुविधाओं और अन्य एंकर-एंड-चेन व्यवस्थाओं के लिए किया जाता है जहां सीबेड की स्थिति, एंकर वजन, चेन आकार, संक्षारण संरक्षण और निरीक्षण दायरे की एक साथ पुष्टि की जानी चाहिए। फॉर्म प्रारंभिक संपर्क बल को निचले किनारे और कोनों पर केंद्रित करता है, जिससे मूरिंग लाइन लोड उचित दिशा में लागू होने पर एंकर को कठोर, चट्टानी, रेतीले या मिश्रित तली में काटने में मदद मिलती है।

यह पृष्ठ परियोजना की आवश्यकता के अनुसार कच्चा इस्पात, कच्चा लोहा, या कच्चा स्टेनलेस स्टील में आपूर्ति किए गए आकार के एंकरों के लिए तैयार किया गया है। छोटी टांग और बड़ी कनेक्शन आंख महत्वपूर्ण क्रय बिंदु हैं क्योंकि वे उथले या ज्वारीय क्षेत्रों में चेन रैप-अप को कम करने में मदद करते हैं और लंगर को उचित हथकड़ी और चेन के साथ मिलान करने की अनुमति देते हैं। धारण क्षमता, लंगर का वजन, आंख का आकार, प्रमाण परीक्षण और प्रमाणपत्र का दायरा आपूर्ति किए गए डेटा द्वारा तय नहीं किया जाता है और उद्धरण से पहले इसकी पुष्टि की जानी चाहिए।

त्वरित विशिष्टताएँ

• उत्पाद प्रकार: मूरिंग एंकर → एंकर-एंड-चेन मूरिंग व्यवस्था के लिए कॉम्पैक्ट स्थायी मूरिंग एंकर। विशिष्ट तली की स्थिति: कठोर/चट्टानी/रेतीले/मिश्रित तल → अंतिम उपयुक्तता समुद्री तल सर्वेक्षण, लंगर के वजन, श्रृंखला के दायरे और मूरिंग लोड पर निर्भर करती है।
• सामग्री विकल्प: कच्चा इस्पात, कच्चा लोहा, या कच्चा स्टेनलेस स्टील → वजन की आवश्यकता, संक्षारण वातावरण और प्रमाणपत्र दायरे के अनुसार चयन करें।
• संरचनात्मक विशेषता: छोटी टांग और ऊपरी आंख वाला शरीर → चेन कनेक्शन का समर्थन करता है और उथले या ज्वारीय पानी में चेन रैप को कम करने में मदद करता है।
• सतह का उपचार: हॉट डिप गैल्वनाइज्ड, ब्लैक बिटुमेन पेंट, एंटी-रस्टिंग पेंट, या अनुकूलित फिनिश → समुद्री जोखिम और सेवा जीवन की आवश्यकता के अनुसार चुना गया।
• कनेक्शन बिंदु: बड़े-व्यास वाली आंख की पुष्टि की जानी चाहिए → उत्पादन से पहले झोंपड़ी का आकार, चेन व्यास और पहनने की छूट की जांच की जानी चाहिए।
• आपूर्ति नोट: निर्दिष्ट होने पर एंकर को अकेले या चेन/हथकड़ी के साथ आपूर्ति की जा सकती है → पूर्ण मूरिंग सिस्टम इंटरफ़ेस की पुष्टि की जानी चाहिए।
• लोड और परीक्षण डेटा: पुष्टि की जानी चाहिए → परियोजना गणना या परीक्षण आवश्यकता के बिना कोई एसडब्ल्यूएल, होल्डिंग पावर, प्रूफ लोड या परीक्षण लोड घोषित नहीं किया जाना चाहिए।

मुख्य तकनीकी पैरामीटर

चयन एवं पूछताछ गाइड

चरण 1: एंकर प्रकार की पुष्टि करें: कच्चा स्टील / कच्चा लोहा / कच्चा स्टेनलेस स्टील मूरिंग एंकर।

चरण 2: समुद्र तल की स्थिति की पुष्टि करें: साइट सर्वेक्षण से कठोर चट्टान, मिश्रित चट्टान और रेत, रेत, मिट्टी, बजरी, ज्वारीय क्षेत्र, या अन्य निचली स्थिति।

चरण 3: आवश्यक लंगर वजन, समग्र आकार, आंख का व्यास, चेन व्यास, हथकड़ी का आकार, और क्या लंगर पूर्ण मूरिंग सिस्टम का हिस्सा है, इसकी पुष्टि करें।

चरण 4: लंगर व्यवस्था की पुष्टि करें: बोया / फ्लोटिंग डॉक / छोटा जहाज / वर्कबोट / निकटवर्ती सुविधा, पानी की गहराई, धारा, हवा, लहर और यदि उपलब्ध हो तो चेन स्कोप।

चरण 5: सामग्री ग्रेड, सतह उपचार, संक्षारण भत्ता, गैल्वनाइजिंग या पेंट सिस्टम और अपेक्षित सेवा वातावरण की पुष्टि करें।

चरण 6: निरीक्षण और प्रमाणपत्र आवश्यकता की पुष्टि करें: सामग्री प्रमाणपत्र, निर्माता प्रमाणपत्र, प्रूफ़ लोड परीक्षण, वर्ग गवाह, या अन्य परियोजना-विशिष्ट दस्तावेज़।

चरण 7: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, यदि उपलब्ध हो तो ड्राइंग या फोटो और कोई स्थानीय स्थापना या पुनर्प्राप्ति आवश्यकता प्रदान करें।

संरचना

ढला हुआ शरीर | निचले किनारों और कोनों को कॉम्पैक्ट करें | छोटी टांग / शीर्ष गर्दन | बड़ी श्रृंखला कनेक्शन आँख | चिकना कपड़े वाला नेत्र क्षेत्र | कच्चा इस्पात/कच्चा लोहा/स्टेनलेस स्टील सामग्री विकल्प | हॉट डिप गैल्वनाइज्ड, बिटुमेन पेंटेड, एंटी-रस्टिंग पेंटेड या निर्दिष्ट फ़िनिश

मूरिंग होल्डिंग एवं इंजीनियरिंग लाभ

• प्रपत्र समुद्र तल पर एक केंद्रित खुदाई किनारा प्रस्तुत करता है, जो सही दिशा में मूरिंग लोड लागू होने पर लंगर को स्थापित होने में मदद करता है।
• जैसे ही लंगर उपयुक्त समुद्री सामग्री में बस जाता है, चौड़ी सतहें मिट्टी के प्रतिरोध और चूषण प्रभाव को बढ़ा सकती हैं; वास्तविक होल्डिंग प्रदर्शन अभी भी नीचे की स्थिति, एंकर वजन, चेन स्कोप और लोडिंग दिशा पर निर्भर करता है।
• सघन कास्ट मेटल बॉडी स्थायी मूरिंग अनुप्रयोगों के लिए प्रभावी पानी के नीचे वजन और कॉम्पैक्ट ज्यामिति प्रदान करती है जहां कंक्रीट ब्लॉक या साधारण डेडवेट समान डेक-हैंडलिंग वॉल्यूम के लिए कम कुशल हो सकते हैं।
• लंबी टांग वाले लंगर रूपों की तुलना में एक छोटी टांग चेन रैप-अप को कम करने में मदद करती है, जो उथले पानी, ज्वारीय स्विंग, या उन क्षेत्रों के लिए उपयोगी है जहां लंगर के चारों ओर श्रृंखला की गति सीमित होनी चाहिए।
• बड़ी आंख उचित आकार की हथकड़ी और चेन से मेल खाने की अनुमति देती है। उत्पादन से पहले आँख का व्यास, किनारे की त्रिज्या, घिसाव भत्ता और संक्षारण सुरक्षा की पुष्टि की जानी चाहिए।
• कच्चा इस्पात, कच्चा लोहा, या कच्चा स्टेनलेस स्टील सामग्री का चयन परियोजना की आवश्यकता के अनुसार किया जा सकता है; आदेश की पुष्टि के बिना सामग्री ग्रेड और प्रमाणपत्र स्तर की कल्पना नहीं की जानी चाहिए।
• हॉट डिप गैल्वनाइजिंग, ब्लैक बिटुमेन पेंट, एंटी-रस्टिंग पेंट, या अनुकूलित कोटिंग का चयन संक्षारण वातावरण, स्थापना विधि और अपेक्षित रखरखाव योजना के अनुसार किया जा सकता है।

कस्टम विशेषताएँ

• उत्पाद का नाम: मूरिंग एंकर → स्थायी मूरिंग और एंकर-एंड-चेन व्यवस्था के लिए उपयोग करें, प्रमाणित उठाने वाले उत्पाद के रूप में नहीं।
• सामग्री: कच्चा स्टील / कच्चा लोहा / कच्चा स्टेनलेस स्टील → अंतिम सामग्री ग्रेड, कास्टिंग मार्ग और प्रमाणपत्र दायरे की कोटेशन से पहले पुष्टि की जानी चाहिए।
• समुद्र तल की स्थिति: कठोर/चट्टानी/रेतीला/मिश्रित तल → वास्तविक उपयुक्तता की जाँच स्थानीय तल सर्वेक्षण और मूरिंग डिज़ाइन से की जानी चाहिए।
• कनेक्शन: बड़ी ऊपरी आंख → चेन, हथकड़ी, घिसाव भत्ता और स्थापना अभ्यास से मेल खाना चाहिए।
• सतह का उपचार: हॉट डिप गैल्वेनाइज्ड / ब्लैक बिटुमेन पेंट / एंटी-रस्टिंग पेंट / अनुकूलित → संक्षारण जोखिम और सेवा जीवन लक्ष्य के आधार पर चयन करें।
• होल्डिंग प्रदर्शन: पुष्टि करने के लिए → गारंटीकृत होल्डिंग पावर के रूप में अकेले सूखे एंकर वजन का उपयोग न करें।
• परीक्षण: पुष्टि की जानी चाहिए → प्रूफ लोड, पुल टेस्ट, होल्डिंग टेस्ट, या दृश्य/आयामी निरीक्षण पर ऑर्डर से पहले सहमति होनी चाहिए।
• प्रमाणपत्र की आवश्यकता: ऑर्डर के दायरे के अनुसार उपलब्ध → वर्ग प्रमाणपत्र, सामग्री प्रमाणपत्र, निर्माता प्रमाणपत्र, या गवाह रिपोर्ट की उत्पादन से पहले पुष्टि की जानी चाहिए।

यह काम किस प्रकार करता है

एंकर को चेन और हथकड़ी के साथ नीचे उतारा जाता है → पिरामिड किनारा समुद्र तल से संपर्क करता है → मूरिंग लोड लंगर को काटने और व्यवस्थित होने के लिए प्रोत्साहित करता है → ब्रॉड कास्ट बॉडी और सीबेड प्रतिरोध मूरिंग सिस्टम को पकड़ने में मदद करता है → रखरखाव योजना के अनुसार चेन, हथकड़ी, आंखों की टूट-फूट, कोटिंग और समुद्र तल की स्थिति का निरीक्षण किया जाता है

अनुप्रयोग

स्थायी लंगरगाह | वर्कबोट मूरिंग पॉइंट | छोटे पोत लंगर प्रणाली | फ्लोटिंग डॉक और मरीना मूरिंग्स | निकटवर्ती समुद्री सुविधाएं | कठोर/चट्टानी/रेतीले तल वाले स्थान | एंकर और चेन आपूर्ति परियोजनाएँ

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, सामग्री का पता लगाने की क्षमता, निरीक्षण का दायरा, परीक्षण की आवश्यकता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

ड्राइंग एवं तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या मूरिंग एंकर कठोर या चट्टानी तली के लिए उपयुक्त है?

A1: जब लंगर का वजन, श्रृंखला व्यवस्था, पानी की गहराई, स्थानीय धारा और मूरिंग लोड की जांच की जाती है तो इसे कठोर, चट्टानी, रेतीले या मिश्रित तल के लिए माना जा सकता है। अंतिम चयन की पुष्टि साइट की स्थिति के अनुसार मूरिंग डिज़ाइनर या प्रोजेक्ट इंजीनियर द्वारा की जानी चाहिए।

Q2: क्या धारण शक्ति की गणना केवल लंगर के वजन से की जा सकती है?

ए2: नहीं। एंकर का वजन महत्वपूर्ण है, लेकिन धारण प्रदर्शन समुद्र तल के प्रकार, दफनाने या स्थापित करने की स्थिति, चेन स्कोप, लोडिंग दिशा, करंट, लहर और स्थापना की गुणवत्ता पर भी निर्भर करता है। जब तक गणना या परीक्षण के आधार की पुष्टि नहीं हो जाती, कोई गारंटीकृत धारण शक्ति प्रकाशित नहीं की जानी चाहिए।

Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?

A3: लंगर का वजन, समग्र आयाम, आंख का व्यास, सामग्री ग्रेड, सतह का उपचार, चेन और हथकड़ी का आकार, मात्रा, समुद्र तल की स्थिति, प्रमाण पत्र की आवश्यकता, वितरण गंतव्य, और क्या सबूत परीक्षण या वर्ग गवाह निरीक्षण की आवश्यकता है, इसकी पुष्टि करें।
