डीआईएन 764 गोल स्टील लिंक कन्वेयर चेन | चेन व्हील्स और रोलर्स के लिए कैलिब्रेटेड वेल्डेड चेन

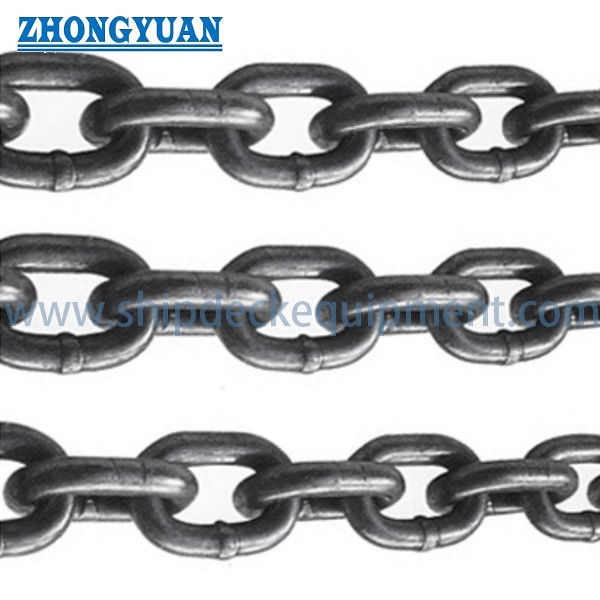

DIN 764 गोल स्टील लिंक कन्वेयर चेन

उत्पाद का अवलोकन

डीआईएन 764 गोल स्टील लिंक चेन एक वेल्डेड, कैलिब्रेटेड चेन है जिसका उपयोग मुख्य रूप से निरंतर चेन कन्वेयर में कर्षण तत्व के रूप में किया जाता है। इसका नियंत्रित पिच, लिंक चौड़ाई,और बहु-लिंक गेज लंबाई महत्वपूर्ण हैं जहां श्रृंखला एक चेन पहिया संलग्न करना चाहिए, पॉकेट व्हील, गाइड या रोलर सिस्टम बिना चढ़ाई, बंधन या असमान भार हस्तांतरण के।

वर्तमान DIN 764 श्रृंखला को ग्रेड 3 के लिए DIN 764-1 और ग्रेड 5 के लिए DIN 764-2 में विभाजित किया गया है, दोनों में t = 3.5 x d का नाममात्र पिच है। The supplied 4-26 mm table represents a legacy or commercial DIN 764 dimensional series and should not be presented as the complete current DIN 764-1 / DIN 764-2 size and mechanical-property table without checking the purchased standard edition.

वर्तमान डीआईएन 764 मानक स्थिति

डीआईएन 764-1:2010-10 और डीआईएन 764-2:2010-10 चेन कन्वेयर में प्रयुक्त परीक्षण, ठीक सहिष्णुता वाले गोल स्टील लिंक चेन के लिए वर्तमान जर्मन मानक हैं। भाग 1 ग्रेड 3 और भाग 2 ग्रेड 5 को कवर करता है।पूर्व DIN 764-11 992 ग्रेड 2 दस्तावेज वापस ले लिया गया है; ग्रेड 2 कन्वेयर या बाल्टी-लिफ्ट अनुप्रयोगों को लागू वर्तमान मानक, जहां लागू हो, DIN 5696-1 सहित की तुलना में जांच की जानी चाहिए।

DIN 764 चेन लिफ्टिंग चेन, लिफ्टिंग चेन, चेन स्लिंग या लोड-बचत चेन नहीं हैं। ब्रेक लोड और परीक्षण-लोड मानों को लिफ्टिंग SWL या कार्य भार सीमा में परिवर्तित नहीं किया जाना चाहिए।

त्वरित विनिर्देश

• उत्पाद का प्रकार: कैलिब्रेटेड वेल्डेड गोल स्टील लिंक चेन → निरंतर कन्वेयर सिस्टम में कर्षण तत्व के रूप में इस्तेमाल किया जाता है।
• वर्तमान डीआईएन ग्रेडः डीआईएन 764-1 के तहत ग्रेड 3 और डीआईएन 764-2 के तहत ग्रेड 5 → सटीक ग्रेड कन्वेयर डिजाइन और खरीदे गए मानक से चुना जाना चाहिए।
• पुरातन आपूर्ति आकार सीमाः 4 से 26 मिमी बार व्यास → प्रतिस्थापन और वाणिज्यिक आकार संदर्भ के लिए उपयोगी है, लेकिन स्वचालित रूप से पूर्ण वर्तमान DIN सीमा नहीं है।
• नाममात्र ज्यामिति: मध्यम-पीच गोल-लिंक रूप, आम तौर पर t = 3.5 x d वर्तमान मानक में → श्रृंखला का आकार व्यास, पिच, चौड़ाई और गेज लंबाई से मेल खाना चाहिए।
• सहिष्णुता का चयनः चेन-व्हील और रोलर अनुप्रयोगों को विनिर्दिष्ट सहिष्णुता वर्ग के अनुसार अलग-अलग गेज-लंबाई नियंत्रण की आवश्यकता होती है → उत्पादन से पहले कक्षा और माप आधार की पुष्टि करें।
• विनिर्माण विधि: कैलिब्रेशन और परीक्षण के साथ मोल्ड और फ्लैश-बट वेल्डेड लिंक → वेल्ड प्रोफाइल और आयामी दोहराव ड्राइव जुड़ाव को प्रभावित करते हैं।
• आपूर्ति की गई ब्रेक-लोड रेंजः 7 से 320 kN → आपूर्ति की गई तालिका से विनाशकारी सीमा, अनुमेय संचालन बल या उठाने की क्षमता नहीं।
• सतह खत्मः स्व-रंग, काले लेपित, जिंक लेपित, गर्म डुबकी जस्ती, या परियोजना कोटिंग → खत्म उपयुक्तता ग्रेड, गर्मी उपचार, पहनने, फिट, और सेवा वातावरण पर निर्भर करता है।

मुख्य तकनीकी मापदंड

चेन ज्यामिति और ड्राइव मिलान

• पट्टी व्यास d नाममात्र श्रृंखला आकार को परिभाषित करता है, जबकि पिच t लगातार लिंक के बीच संलग्नता अंतराल को नियंत्रित करता है।
• अंदर की चौड़ाई b1 को लगावों, गाइडों, स्क्रैपर कनेक्शन या संभोग घटकों के लिए आवश्यक रिक्त स्थान प्रदान करना चाहिए।
• बाहरी चौड़ाई b2 चेन-व्हील जेब, गाइड रेल, रोलर, आवरण और आसपास के कन्वेयर संरचना को खाली करना चाहिए।
• 11 लिंक पर मापी गई लंबाई संचित पिच त्रुटि को नियंत्रित करती है। अत्यधिक गेज-लंबाई विचलन से चेन-व्हील चढ़ाई, प्रभाव भार, असमान पहनने और खराब भार वितरण हो सकता है।
• समानांतर चेन स्ट्रैंड्स के लिए, झुकाव और असमान भार वितरण को कम करने के लिए मेल खाने वाली लंबाई, समान लिंक संख्या, सामान्य कैलिब्रेशन आधार और पहचाने गए युग्मन को निर्दिष्ट किया जाना चाहिए।
• मौजूदा चेन व्हील्स को प्रतिस्थापन चेन का आदेश देने से पहले जेब के पहनने, पिच के विस्तार, गलत संरेखण, और दांत या जेब क्षति के लिए निरीक्षण किया जाना चाहिए।

विनिर्माण, कैलिब्रेशन और परीक्षण

• गोल स्टील की पट्टी को आवश्यकतानुसार काटा, गरमाया या आकार दिया जाता है, लिंक के रूप में झुकाया जाता है, और एक अनुमोदित फ्लैश-बट या समकक्ष वेल्डिंग प्रक्रिया द्वारा बंद किया जाता है।
• वेल्ड अपसेट और लिंक प्रोफाइल को नियंत्रित किया जाना चाहिए ताकि संयुक्त आसन्न लिंक, चेन पहियों, गाइड या संलग्नकों में हस्तक्षेप न करे।
• वेल्डिंग और किसी भी आवश्यक गर्मी उपचार के बाद कैलिब्रेशन पिच और बहु-लिंक गेज लंबाई को नियंत्रित करता है।
• यांत्रिक गुण चयनित डीआईएन ग्रेड, स्टील रसायन, गर्मी उपचार, लिंक आकार, और लागू मानक संस्करण पर निर्भर करते हैं;
• परीक्षण और निरीक्षण में आयाम सत्यापन, निर्माण प्रमाण परीक्षण, प्रतिनिधि टूटने का परीक्षण, मोड़ या लम्बाई की जांच, वेल्ड निरीक्षण, सामग्री की ट्रेसेबिलिटी शामिल हो सकती है।और सहमत मानक और आदेश के दायरे के अनुसार अंकन.
• डीआईएन 685-3 परीक्षण गोल इस्पात लिंक श्रृंखलाओं के लिए एक वर्तमान जर्मन संदर्भ प्रदान करता है, जबकि डीआईएन 685-4 अंकन और परीक्षण प्रमाण पत्र को कवर करता है;आवेदन की पुष्टि खरीद विनिर्देश में की जानी चाहिए.

सतह परिष्करण और सेवा की स्थिति

• आम तौर पर स्व-रंग या काले रंग की चेन का चयन किया जाता है जहां मोटी सुरक्षात्मक कोटिंग की तुलना में आयामी फिट और पहनने का संपर्क अधिक महत्वपूर्ण होता है।

• इलेक्ट्रो-जिंक कोटिंग भंडारण और वायुमंडलीय संक्षारण प्रतिरोध में सुधार कर सकती है, लेकिन घर्षण कन्वेयर संपर्क में कोटिंग स्थायित्व सीमित है।

• हॉट-डिप गैल्वनाइजिंग एक मोटी कोटिंग जोड़ती है और आयाम अनुदान, लिंक जोड़, चेन-व्हील फिट, स्टील-ग्रेड उपयुक्तता और पोस्ट-ट्रीटमेंट निरीक्षण के लिए मूल्यांकन किया जाना चाहिए।

• पाउडर कोटिंग या रंगीन पेंट पहचान और संक्षारण सुरक्षा का समर्थन कर सकते हैं, लेकिन असर और संपर्क सतहों पर कोटिंग तेजी से पहन सकते हैं।

• उच्च तापमान, रासायनिक रूप से आक्रामक, खनन, समुद्री, या पेट्रोलियम सेवा वातावरण के लिए, तापमान, संक्षारण, घर्षण, संदूषण,और इग्निशन जोखिम आवश्यकताओं को अलग से निर्दिष्ट किया जाना चाहिएDIN 764 के अनुपालन से ही गर्मी या रासायनिक प्रतिरोध स्थापित नहीं होता है।

चयन और जांच गाइड

चरण 1: आवश्यक मानक संस्करण और ग्रेड की पुष्टि करें: डीआईएन 764-1 ग्रेड 3, डीआईएन 764-2 ग्रेड 5, या मौजूदा चेन नमूने या ड्राइंग के आधार पर एक पुरानी प्रतिस्थापन।

चरण 2: चेन का आकार d, पिच t, अंदर की चौड़ाई b1, बाहर की चौड़ाई b2, 11-लिंक गेज लंबाई, सहिष्णुता वर्ग, कुल लंबाई और लिंक की संख्या प्रदान करें।

चरण 3: कन्वेयर प्रकार, चेन-व्हील या रोलर व्यवस्था, व्हील जेब के आयाम, समानांतर स्ट्रैंड की संख्या, ऑपरेटिंग गति, दिशा और लगाव विवरण प्रदान करें।

चरण 4: अधिकतम परिचालन श्रृंखला बल, स्टार्ट-अप और जाम भार, कार्य चक्र, तापमान, घर्षण, संक्षारण, परिवहन की जा रही सामग्री और आवश्यक डिजाइन कारक की पुष्टि करें।

चरण 5: इस्पात की ग्रेड, गर्मी उपचार, कठोरता या केस-कठोरता की आवश्यकता, वेल्डिंग प्रक्रिया, प्रूफ टेस्ट, ब्रेक-टेस्ट नमूना, आयामी निरीक्षण, अंकन और प्रमाण पत्र के दायरे की पुष्टि करें।

चरण 6: सतह उपचार, मिलान जोड़ी की आवश्यकता, कट लंबाई या रील/ड्रम पैकिंग, मात्रा, गंतव्य, आवश्यक वितरण समय की पुष्टि करें।और यदि उपलब्ध हो तो चेन या चेन-व्हील का मूल चित्र प्रदान करें.

संरचना

Round steel open links | Medium-pitch geometry | Flash-butt welded joint | Calibrated pitch | Controlled inside and outside width | Measured 11-link gauge length | Straight or matched chain strands | Optional project-specific attachments

यह कैसे काम करता है

Drive unit rotates the chain wheel or moves the conveyor mechanism → Calibrated links engage the wheel pockets or travel over rollers → Tensile force is transferred through alternating round links → Guides and attachments control the conveyed load → Matched geometry maintains repeatable engagement and limits pitch-related impact

आवेदन

Chain conveyors | Scraper conveyors | Trough conveyors | Selected bucket-elevator arrangements subject to the correct standard | Steel and bulk-material plants | Mining and mineral-handling equipment | Process-industry conveyors | Marine and shipboard conveyor systems subject to project approval

प्रमाणपत्र और प्रलेखन

सामग्री प्रमाण पत्र, आयामी निरीक्षण रिपोर्ट, निर्माण प्रमाण-परीक्षण रिकॉर्ड, प्रतिनिधि टूटने के परीक्षण रिपोर्ट, गर्मी उपचार रिकॉर्ड, वेल्ड निरीक्षण, कोटिंग रिकॉर्ड,और अंकन प्रलेखन चयनित DIN भाग और सहमत आदेश दायरे के अनुसार व्यवस्थित किया जा सकता है.

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या DIN 764 चेन उठाने, उठाने या चेन स्लिंग के लिए उपयुक्त है?

A1: DIN 764 कन्वेयर चेन चेन कन्वेयर में कर्षण तत्व के रूप में अभिप्रेत है। इसका उपयोग लिफ्टिंग चेन, लिफ्ट चेन, चेन स्लिंग, लिफ्टिंग एक्सेसरी या लोड-बैक चेन के रूप में नहीं किया जाना चाहिए।

Q2: वर्तमान DIN 764 ग्रेड 3 और ग्रेड 5 श्रृंखला के बीच अंतर क्या है?

A2: DIN 764-1 ग्रेड 3 और DIN 764-2 ग्रेड 5 को कवर करता है। कन्वेयर डिजाइन और खरीदे गए मानक से लागू भाग का चयन करें;बिना पुष्ट विरासत या प्रतिस्थापन आधार के वर्तमान डीआईएन 764 के रूप में ग्रेड 2 को बाजार में न लाएं.

Q3: क्या 4-26 मिमी वाणिज्यिक DIN 764 तालिका का उपयोग वर्तमान मानक तालिका के रूप में किया जा सकता है?

A3: नहीं. इसे केवल एक विरासत या वाणिज्यिक संदर्भ के रूप में उपयोग करें और आयामों, ग्रेड, सबूत बल, तोड़ने के बल, और DIN 764-1 / DIN 764-2 और अनुमोदित कन्वेयर ड्राइंग के खिलाफ सहिष्णुता की पुष्टि करें।
