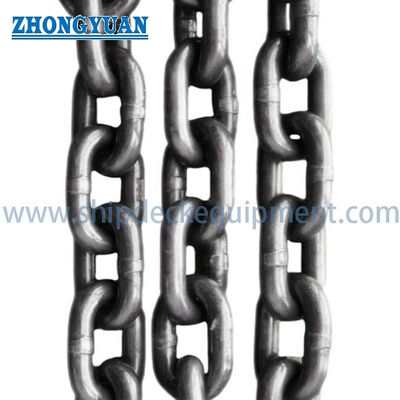

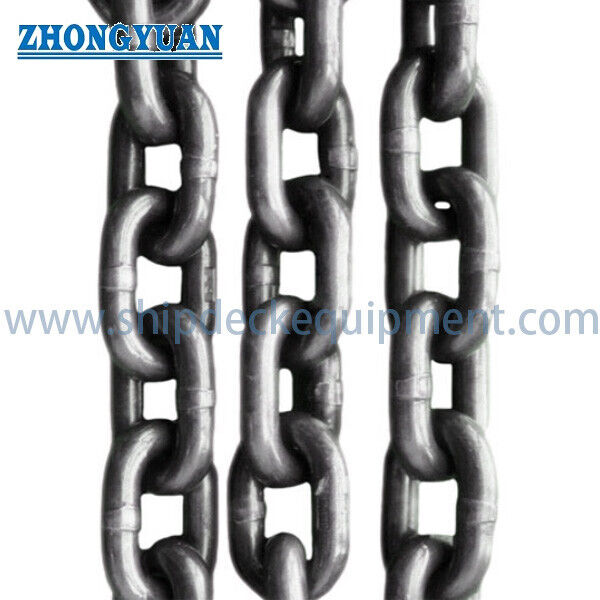

ग्रेड 80 मिश्र धातु इस्पात उठाने श्रृंखला

ग्रेड 80 मिश्र धातु स्टील लिफ्टिंग चेन | स्लिंग और रिगिंग के लिए फ्लैश-बट वेल्डेड चेन

उत्पाद अवलोकन

ग्रेड 80 उच्च-शक्ति लिफ्टिंग चेन एक वेल्डेड और हीट-ट्रीटेड मिश्र धातु-स्टील गोल-लिंक चेन है जो चेन स्लिंग निर्माण और सामान्य लोड-हैंडलिंग अनुप्रयोगों के लिए अभिप्रेत है जहाँ एक प्रलेखित कार्य भार सीमा (WLL), प्रूफ टेस्ट, सामग्री ट्रेसिबिलिटी और संगत लिफ्टिंग घटकों की आवश्यकता होती है। आपूर्ति की गई चेन को फ्लैश-बट वेल्डेड निर्माण के रूप में पहचाना जाता है और यह शॉर्ट-लिंक, मिड-लिंक और लॉन्ग-लिंक आयामी श्रृंखलाओं में उपलब्ध है।

पेशेवर लिफ्टिंग उपयोग के लिए, चेन प्रकार को शासी मानक और पूर्ण लिफ्टिंग असेंबली से मेल खाना चाहिए। इसलिए यह पृष्ठ शॉर्ट-लिंक श्रृंखला को प्राथमिक लिफ्टिंग-चेन कॉन्फ़िगरेशन के रूप में मानता है। आपूर्ति की गई मिड-लिंक और लॉन्ग-लिंक रेंज को वैकल्पिक वेल्डेड चेन श्रृंखला के रूप में बनाए रखा गया है, लेकिन ओवरहेड लिफ्टिंग के लिए उनके उपयोग की पुष्टि उद्धरण या उपयोग से पहले लागू मानक, निर्माता-रेटेड WLL, प्रूफ-टेस्ट रिकॉर्ड और परियोजना अनुमोदन द्वारा की जानी चाहिए।

उत्पाद दायरा और सुरक्षा सीमा

• प्राथमिक उत्पाद दायरा: ग्रेड 80 वेल्डेड मिश्र धातु-स्टील शॉर्ट-लिंक चेन चेन स्लिंग और सामान्य लिफ्टिंग के लिए, चयनित अनुपालन मानक और प्रमाणित लोड रेटिंग के अधीन।
• स्वचालित रूप से विनिमेय नहीं: कैलिब्रेटेड हॉइस्ट लोड चेन, ट्रांसमिशन चेन, कन्वेयर चेन, ड्रैग चेन, एंकर चेन, मूरिंग चेन, या सामान्य-उद्देश्य वाणिज्यिक चेन।
• पूर्ण स्लिंग क्षमता चेन, मास्टर लिंक, कनेक्टिंग लिंक, हुक, पैरों की संख्या, स्लिंग कोण, हिच विधि, लोड समरूपता, तापमान, और सबसे कमजोर घटक की रेटेड क्षमता पर निर्भर करती है।
• आपूर्ति की गई तालिका न्यूनतम ब्रेकिंग लोड बताती है। यह प्रमाणित कार्य भार सीमा (WLL), प्रूफ फोर्स, टेस्ट विधि, हीट-ट्रीटमेंट स्थिति, या शासी उत्पाद मानक नहीं बताती है।

त्वरित विनिर्देश

• उत्पाद प्रकार: उच्च-शक्ति वेल्डेड मिश्र धातु-स्टील लिफ्टिंग चेन → गैर-रेटेड सामान्य-उद्देश्य चेन के बजाय ट्रेस करने योग्य चेन स्लिंग और रिगिंग असेंबली के लिए अभिप्रेत।
• गुणवत्ता ग्रेड: ग्रेड 80 / ग्रेड 8 ग्राहक द्वारा बताया गया → अंतिम अनुपालन आधार ISO 3076, EN 818-2, या किसी अन्य सहमत मानक के रूप में पुष्टि की जानी चाहिए।
• प्राथमिक लिफ्टिंग कॉन्फ़िगरेशन: शॉर्ट-लिंक चेन, 7 × 21 मिमी से 20 × 60 मिमी → कॉम्पैक्ट लिंक पिच नियंत्रित स्लिंग ज्यामिति और संगत ग्रेड 80 घटकों का समर्थन करता है।
• आपूर्ति किया गया न्यूनतम ब्रेकिंग लोड: शॉर्ट-लिंक रेंज के लिए 53 से 440 kN → MBL एक विनाशकारी परीक्षण मान है और इसे WLL के रूप में प्रस्तुत या चिह्नित नहीं किया जाना चाहिए।
• बताया गया डिज़ाइन फैक्टर: न्यूनतम ब्रेकिंग लोड और रेटेड लोड के बीच न्यूनतम 4:1 → अंतिम WLL निर्माता द्वारा घोषित और लागू परीक्षण प्रमाण पत्र द्वारा समर्थित होना चाहिए।
• निर्माण: फ्लैश-बट वेल्डेड राउंड-लिंक चेन → वेल्ड गुणवत्ता, हीट ट्रीटमेंट, आयामी स्थिरता, प्रूफ टेस्टिंग, और ट्रेसिबिलिटी महत्वपूर्ण उत्पादन नियंत्रण हैं।
• फिनिश विकल्प: सेल्फ-कलर, ब्लैकेंड, पेंटेड, या प्रोजेक्ट-विशिष्ट कोटिंग → कोटिंग चयन निरीक्षण दृश्यता, अंकन और मान्य यांत्रिक गुणों को संरक्षित करना चाहिए।
• दस्तावेज़ीकरण विकल्प: सामग्री प्रमाण पत्र, निर्माता परीक्षण प्रमाण पत्र, प्रूफ-लोड रिकॉर्ड, ब्रेकिंग-लोड टेस्ट, और तीसरे पक्ष का निरीक्षण → ऑर्डर से पहले सटीक दायरा पुष्टि की जानी चाहिए।

मुख्य तकनीकी पैरामीटर

लोड रेटिंग और चयन आधार

• MBL और WLL अलग-अलग होने चाहिए: न्यूनतम ब्रेकिंग लोड विनाशकारी परीक्षण द्वारा स्थापित किया जाता है, जबकि WLL परिभाषित शर्तों के तहत सेवा के लिए अधिकतम निर्माता-रेटेड लोड है।
• 4 का बताया गया न्यूनतम डिज़ाइन फैक्टर अपने आप में एक प्रमाणित WLL नहीं बनाता है। शासी मानक, सामग्री ग्रेड, हीट ट्रीटमेंट, प्रूफ फोर्स, सैंपलिंग प्लान और मार्किंग की पुष्टि की जानी चाहिए।
• चेन स्लिंग के लिए, असेंबली रेटिंग को पूर्ण कॉन्फ़िगरेशन पर आधारित होना चाहिए, जिसमें पैरों की संख्या, शामिल कोण, हिच प्रकार, लोड वितरण, और सबसे कम रेटेड चेन या फिटिंग शामिल है।
• शॉर्ट-लिंक ग्रेड 8 चेन वह कॉन्फ़िगरेशन है जिसे ISO 3076 और EN 818-2 द्वारा चेन स्लिंग और सामान्य लिफ्टिंग के लिए संबोधित किया गया है। मिड-लिंक और लॉन्ग-लिंक चेन के लिए एक अलग से पुष्टि किए गए मानक और रेटेड एप्लिकेशन की आवश्यकता होती है।
• शॉक लोडिंग, साइड लोडिंग, ट्विस्टिंग, नॉटिंग, अस्थायी लिंक, और तेज किनारों पर लोडिंग ऐसी ताकतें बना सकती हैं जो सीधी-चेन MBL तालिका द्वारा दर्शायी नहीं जाती हैं।
• तापमान, संक्षारक एक्सपोजर, रसायन, कोटिंग प्रक्रिया, टूट-फूट, और पिछला हीट एक्सपोजर सेवा रेटिंग और निरीक्षण अंतराल को प्रभावित कर सकते हैं; परियोजना-विशिष्ट निर्देशों की आवश्यकता है।

निर्माण, परीक्षण और ट्रेसिबिलिटी

• मिश्र धातु-स्टील बार चयन को एक अनुमोदित सामग्री विनिर्देश, हीट नंबर, रासायनिक संरचना, और यांत्रिक-गुण रिकॉर्ड द्वारा नियंत्रित किया जाना चाहिए। सटीक मिश्र धातु ग्रेड की पुष्टि की जानी है।
• लिंक बनाने और फ्लैश-बट वेल्डिंग को लगातार लिंक ज्यामिति और एक नियंत्रित वेल्ड ज़ोन बनाए रखना चाहिए जिसमें तेज फिन, अंडरकट, अपूर्ण फ्यूजन, या अत्यधिक बेमेल न हो जो थकान और निरीक्षण को प्रभावित कर सके।
• निर्दिष्ट ग्रेड 80 शक्ति और कठोरता प्राप्त करने के लिए हीट ट्रीटमेंट आवश्यक है। फर्नेस चक्र, क्वेंचिंग और टेम्परिंग पैरामीटर, और बैच पहचान को सहमत गुणवत्ता योजना के अनुसार दर्ज किया जाना चाहिए।
• आयामी जांच में अनुमोदित ड्राइंग या मानक सहनशीलता के मुकाबले चेन व्यास, पिच, आंतरिक चौड़ाई, बाहरी चौड़ाई, लिंक विरूपण, और प्रति मीटर द्रव्यमान शामिल होना चाहिए।
• प्रूफ-लोड टेस्टिंग, सैंपल ब्रेकिंग-लोड टेस्टिंग, विज़ुअल एग्जामिनेशन, और कोई भी अतिरिक्त नॉन-डिस्ट्रक्टिव टेस्टिंग चयनित मानक, निरीक्षण और परीक्षण योजना, और खरीदार की आवश्यकताओं का पालन करना चाहिए।
• बैच मार्किंग और दस्तावेज़ीकरण को तैयार चेन को सामग्री, हीट-ट्रीटमेंट, उत्पादन, परीक्षण, और निरीक्षण रिकॉर्ड से जोड़ना चाहिए। अंतिम स्लिंग असेंबली के लिए अपनी पहचान और रेटेड-क्षमता अंकन की आवश्यकता होती है।
• हॉट-डिप गैल्वनाइजिंग, पॉलीमर कोटिंग, या अन्य पोस्ट-हीट-ट्रीटमेंट प्रक्रियाएं डिफ़ॉल्ट फिनिश नहीं हैं। उन्हें प्रक्रिया अनुमोदन और पुष्टि की आवश्यकता होती है कि यांत्रिक गुण, ट्रेसिबिलिटी, और निरीक्षण क्षमता बाधित नहीं हैं।

चेन कॉन्फ़िगरेशन

• शॉर्ट लिंक: कॉम्पैक्ट पिच-टू-डायमीटर अनुपात → ग्रेड 80 चेन स्लिंग और सामान्य लिफ्टिंग के लिए पसंदीदा पृष्ठ फोकस जहां चयनित मानक विशेष रूप से शॉर्ट-लिंक चेन को कवर करता है।
• मिड लिंक: बढ़ी हुई आंतरिक लिंक लंबाई → अधिक कनेक्शन क्लीयरेंस प्रदान कर सकती है, लेकिन लागू लिफ्टिंग मानक, WLL, प्रूफ टेस्ट, और संगत फिटिंग की पुष्टि की जानी चाहिए।
• लॉन्ग लिंक: कई समकक्ष व्यास के लिए कम द्रव्यमान प्रति मीटर के साथ लंबा पिच → विशिष्ट गैर-मानक हैंडलिंग या सामान्य चेन अनुप्रयोगों के लिए उपयोगी, लेकिन योग्यता के बिना ओवरहेड लिफ्टिंग चेन के रूप में विज्ञापित नहीं किया जाना चाहिए।
• तैयार चेन स्लिंग असेंबली: चेन प्लस मास्टर लिंक, कनेक्टिंग लिंक, हुक, शॉर्टनिंग डिवाइस, और पहचान टैग → असेंबली रेटिंग उसके सबसे कम रेटेड घटक द्वारा सीमित है।

चयन और पूछताछ गाइड

चरण 1: इच्छित ड्यूटी की पुष्टि करें: चेन स्लिंग सामग्री, तैयार चेन स्लिंग असेंबली, सामान्य लिफ्टिंग, समुद्री रखरखाव, लेशिंग, ट्रांसमिशन, या अन्य अनुप्रयोग। विभिन्न कर्तव्यों के लिए विभिन्न मानकों की आवश्यकता होती है।

चरण 2: शासी मानक और ग्रेड की पुष्टि करें: ISO 3076 ग्रेड 8, EN 818-2 ग्रेड 8, ASME / स्थानीय नियामक आधार, ग्राहक विनिर्देश, या अन्य अनुमोदित मानक।

चरण 3: आवश्यक WLL और स्लिंग कॉन्फ़िगरेशन प्रदान करें: सिंगल-, टू-, थ्री-, या फोर-लेग स्लिंग, प्रभावी लंबाई, स्लिंग कोण, हिच प्रकार, लोड ज्यामिति, गुरुत्वाकर्षण का केंद्र, और कोई भी एज-कॉन्टैक्ट स्थिति।

चरण 4: चेन श्रृंखला और आकार का चयन करें: शॉर्ट-लिंक d × p, चेन व्यास, आवश्यक पहुंच, मात्रा, और क्या ढीली चेन या एक पूरी असेंबल स्लिंग की आवश्यकता है।

चरण 5: अंतिम घटकों और संगतता की पुष्टि करें: मास्टर लिंक, कपलिंग लिंक, हुक, शॉर्टनिंग डिवाइस, एंड लिंक, और प्रत्येक घटक की रेटेड क्षमता।

चरण 6: ऑपरेटिंग शर्तों की पुष्टि करें: तापमान सीमा, समुद्री जल या रासायनिक एक्सपोजर, संक्षारण संरक्षण, निरीक्षण व्यवस्था, और कोटिंग या गैल्वनाइजिंग पर कोई प्रतिबंध।

चरण 7: दस्तावेज़ीकरण और डिलीवरी की पुष्टि करें: सामग्री प्रमाण पत्र, निर्माता परीक्षण प्रमाण पत्र, प्रूफ-लोड प्रमाण पत्र, ब्रेकिंग-लोड टेस्ट, तीसरे पक्ष / वर्ग निरीक्षण, अंकन, पैकिंग, गंतव्य, और आवश्यक डिलीवरी तिथि।

कस्टम विशेषताएँ

• उत्पाद श्रेणी: मिश्र धातु-स्टील लिफ्टिंग चेन → रेटेड चेन स्लिंग और रिगिंग अनुप्रयोगों के लिए जब सही मानक, परीक्षण और पहचान के साथ आपूर्ति की जाती है।
• गुणवत्ता ग्रेड: ग्रेड 80 / ग्रेड 8 → उद्धरण से पहले सटीक मानक और यांत्रिक-गुण आधार की पुष्टि की जानी है।
• निर्माण: फ्लैश-बट वेल्डेड राउंड-लिंक चेन → वेल्ड अखंडता, हीट ट्रीटमेंट, आयामी नियंत्रण, और प्रूफ टेस्टिंग प्रमुख गुणवत्ता बिंदु हैं।
• प्राथमिक लिंक प्रकार: शॉर्ट लिंक → ISO 3076 / EN 818-2 के तहत ग्रेड 8 चेन स्लिंग के लिए मान्यता प्राप्त कॉन्फ़िगरेशन।
• वैकल्पिक लिंक प्रकार: मिड लिंक / लॉन्ग लिंक → एप्लिकेशन और लिफ्टिंग स्वीकृति के लिए अलग से पुष्टि की आवश्यकता होती है।
• सामग्री: हीट-ट्रीटेड मिश्र धातु स्टील → सटीक स्टील ग्रेड, रसायन विज्ञान, हीट ट्रीटमेंट, और कठोरता आवश्यकताओं की पुष्टि की जानी है।
• सतह फिनिश: सेल्फ-कलर / ब्लैकेंड / पेंटेड / निर्दिष्ट कोटिंग → कोटिंग प्रक्रिया प्रमाणित चेन स्थिति के साथ संगत होनी चाहिए।
• सुरक्षा कारक: न्यूनतम 4 बताया गया → रेटेड WLL और प्रूफ-टेस्ट आधार को अनुमोदित प्रमाण पत्र और पहचान पर पुष्टि की जानी चाहिए।
• आपूर्ति प्रपत्र: ढीली चेन की लंबाई या असेंबल स्लिंग → असेंबली घटक, पहुंच, WLL, टैग, और प्रूफ टेस्टिंग को निर्दिष्ट किया जाना चाहिए।
• प्रमाण पत्र दायरा: परियोजना आवश्यकता के अनुसार → सामग्री, निर्माता, प्रूफ-लोड, ब्रेकिंग-लोड, और तीसरे पक्ष के निरीक्षण दस्तावेज मानक के रूप में नहीं माने जाते हैं जब तक कि ऑर्डर न किया गया हो।

यह कैसे काम करता है

लोड को अनुमोदित मास्टर लिंक और फिटिंग के माध्यम से जोड़ा जाता है → टेन्साइल बल लिंक से लिंक तक घुमावदार बियरिंग ज़ोन के माध्यम से स्थानांतरित होता है → वेल्डेड और हीट-ट्रीटेड मिश्र धातु-स्टील लिंक अनुमोदित स्लिंग ज्यामिति के भीतर रेटेड लोड ले जाते हैं → संगत घटक और नियंत्रित स्लिंग कोण घोषित असेंबली क्षमता बनाए रखते हैं → पहचान, निरीक्षण, और आवधिक परीक्षा सुरक्षित निरंतर सेवा का समर्थन करती है

अनुप्रयोग

चेन स्लिंग निर्माण | शिपयार्ड लिफ्टिंग और रखरखाव | समुद्री मशीनरी हैंडलिंग | औद्योगिक रिगिंग | स्टील संरचना हैंडलिंग | फाउंड्री और वर्कशॉप लिफ्टिंग | कार्गो और उपकरण हैंडलिंग | ट्रेस करने योग्य ग्रेड 80 लिफ्टिंग-चेन असेंबली का प्रतिस्थापन

निरीक्षण, अंकन और सुरक्षित उपयोग

• उपयोग से पहले, चेन और सभी फिटिंग को टूट-फूट, खरोंच, गॉज, जंग, मुड़े हुए या खिंचे हुए लिंक, क्षतिग्रस्त वेल्ड, हीट डैमेज, अपठनीय पहचान, और अनधिकृत मरम्मत के लिए निरीक्षण करें।
• लागू मानक और स्थानीय विनियमन के तहत आवश्यक उत्पाद या असेंबली जानकारी दिखाने वाली टिकाऊ और सुपाठ्य पहचान के बिना स्लिंग का उपयोग न करें।
• जब टूट-फूट, विरूपण, बढ़ाव, क्रैकिंग, वेल्ड क्षति, हीट एक्सपोजर, जंग, या अन्य गिरावट निर्माता या शासी मानक की सीमाओं से अधिक हो जाती है तो चेन को सेवा से हटा दें।
• फील्ड वेल्डिंग, अस्थायी लिंक, बोल्ट, रॉड, या अनियंत्रित हीट ट्रीटमेंट द्वारा ग्रेड 80 लिफ्टिंग चेन की मरम्मत न करें। मरम्मत और पुन: योग्यता निर्माता और लागू मानक का पालन करना चाहिए।
• चेन को तेज किनारों और अनपेक्षित साइड लोडिंग से बचाएं। ट्विस्टिंग, नॉटिंग, शॉक लोडिंग, और स्लिंग लेग्स के बीच असमान लोडिंग से बचें।
• निरीक्षण आवृत्ति का उपयोग आवृत्ति, सेवा गंभीरता, लोड प्रकार, पर्यावरण, और पिछले सेवा इतिहास को प्रतिबिंबित करना चाहिए। रिकॉर्ड को शासी प्रक्रिया के अनुसार बनाए रखा जाना चाहिए।

प्रमाणन और दस्तावेज़ीकरण

सामग्री ट्रेसिबिलिटी, निर्माता परीक्षण दस्तावेज़ीकरण, प्रूफ-लोड टेस्टिंग, ब्रेकिंग-लोड टेस्टिंग, आयामी निरीक्षण, और तीसरे पक्ष की गवाही को चयनित मानक, निरीक्षण और परीक्षण योजना, और ऑर्डर के दायरे के अनुसार व्यवस्थित किया जा सकता है। प्रमाण पत्र की उपलब्धता और शब्दावली की पुष्टि उद्धरण से पहले की जानी चाहिए।

समुद्री या अपतटीय परियोजनाओं के लिए वर्गीकरण-सोसाइटी या स्वतंत्र निरीक्षण उपलब्ध हो सकता है जब खरीदार द्वारा आवश्यक हो और संबंधित सोसाइटी द्वारा स्वीकार किया गया हो। इसे स्वचालित टाइप अनुमोदन या प्रत्येक सूचीबद्ध प्रमाण पत्र के रूप में प्रत्येक ऑर्डर के साथ आपूर्ति किए जाने के रूप में नहीं समझा जाना चाहिए।

अनुरोध पर उपलब्ध और परियोजना आवश्यकता / सोसाइटी स्वीकृति के अधीन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता टेस्ट सर्टिफिकेट।

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या सूचीबद्ध न्यूनतम ब्रेकिंग लोड का उपयोग चेन WLL के रूप में किया जा सकता है?

A1: नहीं। न्यूनतम ब्रेकिंग लोड एक विनाशकारी-परीक्षण मान है, जबकि WLL एक परिभाषित मानक और डिजाइन कारक के तहत निर्माता-रेटेड सेवा लोड है। ऑर्डर में आवश्यक WLL, शासी मानक, प्रूफ-टेस्ट आवश्यकता, और स्लिंग कॉन्फ़िगरेशन बताया जाना चाहिए। अंतिम WLL को अनुमोदित दस्तावेज़ीकरण और उत्पाद या स्लिंग पहचान में दिखाई देना चाहिए।

Q2: क्या आपूर्ति की गई मिड-लिंक और लॉन्ग-लिंक चेन का उपयोग ओवरहेड लिफ्टिंग के लिए किया जा सकता है?

A2: केवल लागू लिफ्टिंग मानक, ग्रेड 80 अनुपालन, निर्माता-रेटेड WLL, प्रूफ-टेस्ट प्रक्रिया, आयामी सहनशीलता, और संगत फिटिंग की पुष्टि के बाद। ISO 3076 और EN 818-2 विशेष रूप से शॉर्ट-लिंक ग्रेड 8 चेन को संबोधित करते हैं; अन्य आपूर्ति की गई लिंक श्रृंखलाओं को समान लिफ्टिंग अनुमोदन प्राप्त करने के लिए नहीं माना जाना चाहिए।

Q3: एक विश्वसनीय उद्धरण के लिए क्या जानकारी आवश्यक है?

A3: मानक, ग्रेड 80 अनुपालन आधार, चेन प्रकार और d × p आकार, आवश्यक WLL, ढीली चेन या स्लिंग असेंबली, पैरों की संख्या, प्रभावी लंबाई, स्लिंग कोण, हुक और मास्टर लिंक, ऑपरेटिंग वातावरण, फिनिश, मात्रा, परीक्षण और प्रमाण पत्र दायरा, डिलीवरी गंतव्य, और आवश्यक डिलीवरी समय प्रदान करें।
