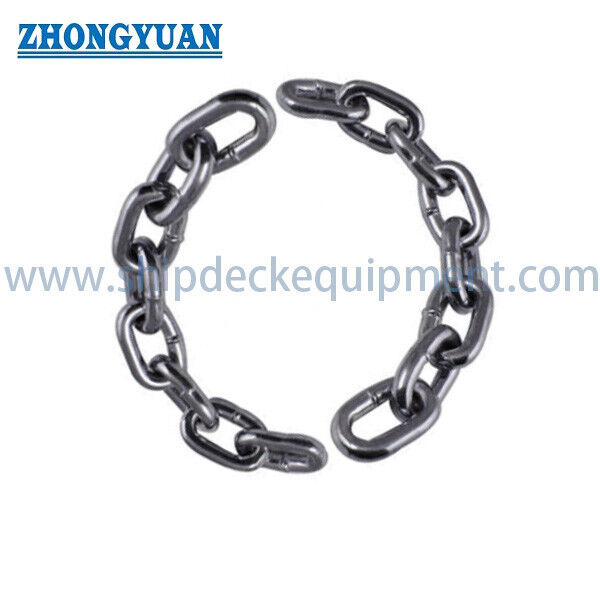

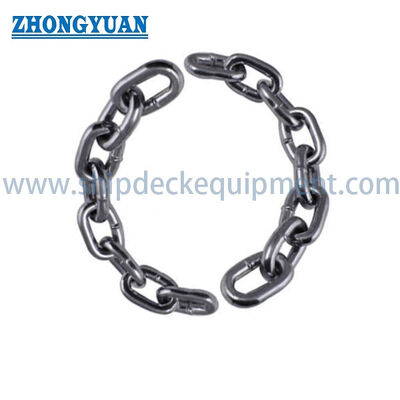

DIN 5685 वेल्डेड राउंड स्टील चेन | शॉर्ट-लिंक और लॉन्ग-लिंक सामान्य-उद्देश्य चेन

डीआईएन 5685 वेल्डेड राउंड स्टील चेन | शॉर्ट-लिंक और लॉन्ग-लिंक सामान्य-उद्देश्य चेन

उत्पाद अवलोकन

डीआईएन 5685 वेल्डेड राउंड स्टील चेन सामान्य-उद्देश्य, गैर-उठाने वाले अनुप्रयोगों के लिए अभिप्रेत है जहाँ बाधाओं, ढीले घटकों के प्रतिधारण, एंटी-लॉस व्यवस्था, कार्यशाला संगठन, या तुलनीय उपयोगिता सेवा के लिए एक लचीली स्टील चेन की आवश्यकता होती है। चेन वेल्डेड राउंड स्टील लिंक से बनी होती है और इसे शॉर्ट-लिंक या लॉन्ग-लिंक ज्यामिति में आपूर्ति की जा सकती है, जिसमें लिंक व्यास, आंतरिक लंबाई, बाहरी चौड़ाई, फिनिश और डिलीवरी की लंबाई स्थापना के लिए चुनी जाती है।

जहाज पर या औद्योगिक उपयोग के लिए, इस उत्पाद को समुद्री उठाने, एंकरिंग, टोइंग, मूरिंग, कार्गो-सुरक्षा, या होस्टिंग उपकरण के बजाय एक उपयोगिता चेन के रूप में माना जाना चाहिए। वर्तमान डीआईएन 5685 श्रृंखला गैर-प्रूफ-लोडेड वेल्डेड राउंड स्टील चेन को कवर करती है। इसलिए उपयुक्तता इच्छित गैर-उठाने वाले कार्य, पर्यावरणीय जोखिम, आयामी संगतता और खरीद विनिर्देश पर निर्भर करती है।

उत्पाद दायरा और सुरक्षा सीमा

• गैर-प्रूफ-लोडेड चेन → मानक इस उत्पाद परिवार के लिए प्रूफ-लोड परीक्षण की आवश्यकता नहीं है।
• उठाने के लिए नहीं → चेन स्लिंग, हॉइस्ट चेन, लिफ्टिंग मीडियम, या लोड-बेयरिंग सस्पेंशन के रूप में उपयोग न करें।
• एंकर चेन, टोइंग चेन, लैशिंग चेन, कन्वेयर चेन, माइनिंग चेन, या अन्य एप्लिकेशन-विशिष्ट परीक्षण की गई चेन का विकल्प नहीं है।
• किसी भी आपूर्तिकर्ता संदर्भ लोड आंकड़े को प्रमाणित डब्ल्यूएलएल, एसडब्ल्यूएल, प्रूफ लोड, या उठाने की क्षमता के रूप में प्रस्तुत या व्याख्या नहीं की जानी चाहिए।

त्वरित विनिर्देश

• मानक परिवार: डीआईएन 5685-1 लॉन्ग-लिंक, डीआईएन 5685-2 सेमी-लॉन्ग-लिंक, और डीआईएन 5685-3 शॉर्ट-लिंक → खरीद आदेश में लागू वर्तमान भाग की पुष्टि करें।
• निर्माण: वेल्डेड राउंड स्टील लिंक → चेन व्हील के लिए कैलिब्रेशन के बिना सरल सामान्य-उद्देश्य चेन ज्यामिति।
• आपूर्ति किए गए डेटा में आकार सीमा: 2 से 13 मिमी लिंक व्यास → हल्के उपयोगिता और सामान्य प्रतिधारण व्यवस्था को कवर करता है।
• आपूर्ति की गई तालिका में वाणिज्यिक लिंक पदनाम: टाइप ए शॉर्ट-लिंक और टाइप सी लॉन्ग-लिंक → आवश्यक डीआईएन संस्करण और ड्राइंग के साथ समानता की पुष्टि करें।
• लगभग द्रव्यमान सीमा: 100 मीटर प्रति 6 से 345 किग्रा, व्यास और लिंक पिच पर निर्भर करता है → हैंडलिंग, पैकिंग और माल भाड़ा के लिए प्रासंगिक।
• फिनिश विकल्प: सेल्फ-कलर्ड, ब्लैक पेंटेड, जिंक प्लेटेड, हॉट-डिप गैल्वेनाइज्ड, या प्रोजेक्ट-विशिष्ट कोटिंग → एक्सपोजर और एक्सेसरी फिट के अनुसार चुनें।
• मानक लोड स्थिति: गैर-प्रूफ-लोडेड → आयामी और सामग्री अनुरूपता उठाने की मंजूरी नहीं बनाती है।

लिंक प्रकार और मानक चयन

आपूर्ति की गई अनुसूची में टाइप ए छोटी आंतरिक लिंक लंबाई का उपयोग करता है। यह अधिक कॉम्पैक्ट लिंक पैटर्न और प्रति इकाई लंबाई में अधिक लिंक उत्पन्न करता है। टाइप सी आपूर्ति की गई अनुसूची में समान नाममात्र व्यास के लिए लंबी आंतरिक लिंक लंबाई और प्रति 100 मीटर कम द्रव्यमान का उपयोग करता है।

नए आदेशों के लिए, पदनाम केवल ए या सी पर निर्भर नहीं होना चाहिए। आवश्यक लिंक ड्राइंग और लागू डीआईएन 5685 भाग की पुष्टि करें: लॉन्ग-लिंक चेन के लिए डीआईएन 5685-1, सेमी-लॉन्ग-लिंक चेन के लिए डीआईएन 5685-2, या शॉर्ट-लिंक चेन के लिए डीआईएन 5685-3। ऐतिहासिक एकल-संख्या डीआईएन 5685 संस्करणों को भाग-आधारित श्रृंखला द्वारा प्रतिस्थापित किया गया है।

मुख्य तकनीकी पैरामीटर

सामग्री, वेल्डिंग और सतह संरक्षण

• आधार सामग्री: वेल्डेबल स्टील ग्रेड ऑर्डर द्वारा पुष्टि की जानी है; सटीक ग्रेड और डिलीवरी की स्थिति उद्धरण, ड्राइंग और सामग्री प्रमाण पत्र पर बताई जानी चाहिए जब आवश्यक हो।
• चेन-स्टील संदर्भ: डीआईएन 17115 वेल्डेड राउंड-लिंक चेन और चेन घटकों के लिए उपयोग किए जाने वाले स्टील्स के लिए वर्तमान डीआईएन तकनीकी डिलीवरी मानक है; प्रयोज्यता और ग्रेड चयन ऑर्डर की गई चेन विनिर्देश के अधीन रहता है।
• विनिर्माण रूप: वेल्डेड राउंड स्टील लिंक; वेल्डिंग प्रक्रिया, वेल्ड स्वीकृति मानदंड, और निरीक्षण का दायरा निर्माता द्वारा पुष्टि की जानी है।
• सेल्फ-कलर्ड या ब्लैक-पेंटेड फिनिश शुष्क या नियंत्रित उपयोगिता सेवा के लिए उपयुक्त है जहाँ संक्षारण संरक्षण की आवश्यकताएं सीमित हैं।
• जिंक प्लेटिंग या हॉट-डिप गैल्वेनाइजिंग संक्षारण प्रतिरोध में सुधार करता है, लेकिन कोटिंग की मोटाई और आंतरिक क्लीयरेंस की जांच की जानी चाहिए जब चेन आंखों, ब्रैकेट, या फिटिंग से गुजरती है।
• स्टेनलेस स्टील, मिश्र धातु स्टील, उच्च-तन्यता स्टील, गर्मी उपचार, पाउडर कोटिंग, या विशेष रंग अंतर्निहित डीआईएन 5685 गुण नहीं हैं और उन्हें अलग परियोजना आवश्यकताओं के रूप में माना जाना चाहिए।

निरीक्षण और आपूर्ति नियंत्रण

• आयामी निरीक्षण: लिंक व्यास डी, आंतरिक लंबाई टी, बाहरी चौड़ाई बी, और ऑर्डर की गई लंबाई।
• दृश्य निरीक्षण: लिंक आकार, वेल्ड निरंतरता, हानिकारक तेज किनारे, सतह की स्थिति, और लागू होने पर कोटिंग कवरेज।
• डिलीवरी सत्यापन: मात्रा, द्रव्यमान या लंबाई, फिनिश, पैकेजिंग, पहचान, और ऑर्डर किए गए दस्तावेज।
• सामग्री प्रमाण पत्र, आयामी रिपोर्ट, कोटिंग रिपोर्ट, या अतिरिक्त परीक्षण खरीद आदेश के अनुसार व्यवस्थित किए जा सकते हैं; वे स्वचालित रूप से शामिल नहीं हैं।
• अतिरिक्त परीक्षण डीआईएन 5685 उपयोगिता चेन को प्रमाणित उठाने वाली चेन में परिवर्तित नहीं करता है जब तक कि संपूर्ण उत्पाद को लागू उठाने वाली चेन मानक के अनुसार डिजाइन, निर्मित, परीक्षण, चिह्नित और प्रमाणित नहीं किया जाता है।

चयन और पूछताछ गाइड

चरण 1: वास्तविक उपयोग की पुष्टि करें और स्पष्ट रूप से बताएं कि चेन गैर-उठाने, गैर-होस्टिंग, गैर-एंकर, और गैर-सुरक्षा-महत्वपूर्ण कार्य के लिए है।

चरण 2: आवश्यक मानक भाग और लिंक ज्यामिति की पुष्टि करें: शॉर्ट-लिंक, सेमी-लॉन्ग-लिंक, या लॉन्ग-लिंक; जब ए / सी वाणिज्यिक पदनामों का उपयोग किया जाता है तो लागू ड्राइंग प्रदान करें।

चरण 3: लिंक व्यास डी, आंतरिक लंबाई टी, बाहरी चौड़ाई बी, आवश्यक कुल लंबाई, कट-लंबाई सहिष्णुता, और किसी भी जोड़ने वाले सामान को निर्दिष्ट करें।

चरण 4: सामग्री ग्रेड, फिनिश, रंग, एक्सपोजर स्थिति, और निर्दिष्ट करें कि क्या जिंक प्लेटिंग या हॉट-डिप गैल्वेनाइजिंग को एक अलग कोटिंग आवश्यकता का पालन करना चाहिए।

चरण 5: निरीक्षण और दस्तावेज़ दायरे की पुष्टि करें: आयामी रिपोर्ट, सामग्री प्रमाण पत्र, कोटिंग रिपोर्ट, नमूना अनुमोदन, या यदि आवश्यक हो तो तीसरे पक्ष की गवाही।

चरण 6: मात्रा, पैकिंग विधि, डिलीवरी गंतव्य, आवश्यक डिलीवरी समय, और संदर्भ ड्राइंग या फोटो प्रदान करें।

संगतता और उपयोग नोट्स

• शैकल, रिंग, ब्रैकेट, पैड आई, या रिटेनिंग पिन के स्पष्ट उद्घाटन को तैयार लिंक आयामों के मुकाबले जांचें।
• गैल्वेनाइज्ड लिंक को अंडरसाइज़्ड फिटिंग के माध्यम से मजबूर न करें; कोटिंग क्षति आधार स्टील को उजागर कर सकती है और संक्षारण संरक्षण को कम कर सकती है।
• स्प्रोकेट या पॉकेट व्हील पर निरंतर चलने वाले अनुप्रयोगों से बचें जब तक कि कैलिब्रेटेड चेन मानक निर्दिष्ट न किया गया हो।
• गंभीर जंग, टूटे हुए वेल्ड, विकृत लिंक, अत्यधिक घिसाव, या इच्छित उपयोगिता कार्य के साथ असंगत क्षति दिखाने वाली चेन को बदलें।

कस्टम विशेषताएँ

• उत्पाद श्रेणी: सामान्य-उद्देश्य वेल्डेड राउंड स्टील चेन → उठाने या लोड-बेयरिंग सेवा के बजाय उपयोगिता और प्रतिधारण कार्यों के लिए उपयोग करें।
• मानक परिवार: डीआईएन 5685-1 / डीआईएन 5685-2 / डीआईएन 5685-3 → लॉन्ग, सेमी-लॉन्ग, या शॉर्ट लिंक ज्यामिति के अनुसार वर्तमान भाग का चयन करें।
• वाणिज्यिक प्रकार: टाइप ए शॉर्ट-लिंक / टाइप सी लॉन्ग-लिंक → ग्राहक-आपूर्ति पदनाम जिन्हें ड्राइंग और संस्करण पुष्टि की आवश्यकता होती है।
• नाममात्र व्यास: आपूर्ति की गई अनुसूची में 2-13 मिमी → लिंक खोलने और एक्सेसरी संगतता के साथ मिलकर चुनें।
• निर्माण: वेल्डेड राउंड स्टील लिंक → गैर-कैलिब्रेटेड उपयोगिता-चेन निर्माण।
• सतह फिनिश: सेल्फ-कलर्ड / ब्लैक पेंटेड / जिंक प्लेटेड / हॉट-डिप गैल्वेनाइज्ड / निर्दिष्ट कोटिंग → संक्षारण एक्सपोजर और आयामी क्लीयरेंस का मिलान करें।
• लोड स्थिति: गैर-प्रूफ-लोडेड → एक प्रमाणित डब्ल्यूएलएल, एसडब्ल्यूएल, लिफ्टिंग, टोइंग, एंकरिंग, या कार्गो-सुरक्षा चेन नहीं है।

अनुप्रयोग

औद्योगिक बाधाएं | ढीले घटकों का नुकसान के खिलाफ प्रतिधारण | मशीन और कार्यशाला गार्डिंग | गोदाम उपयोगिता व्यवस्था | कृषि सामान्य-उद्देश्य उपयोग | समुद्री डेक उपयोगिता सेवा जहां कोई उठाने, एंकरिंग, टोइंग, मूरिंग, कार्गो प्रतिबंध, या सुरक्षा-महत्वपूर्ण लोड शामिल नहीं है

दस्तावेज़ीकरण

उपलब्ध दस्तावेज़ीकरण का उत्पादन से पहले सहमति होनी चाहिए और इसमें एक वाणिज्यिक अनुरूपता प्रमाण पत्र, सामग्री प्रमाण पत्र, आयामी निरीक्षण रिपोर्ट, कोटिंग रिपोर्ट, पैकिंग सूची, और पता लगाने की क्षमता पहचान शामिल हो सकती है। इस गैर-प्रूफ-लोडेड उत्पाद के लिए उठाने के प्रमाण पत्र या वर्गीकरण समाज की मंजूरी का अर्थ नहीं होगा।

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या डीआईएन 5685 चेन का उपयोग उठाने या चेन स्लिंग के रूप में किया जा सकता है?

A1: नहीं। वर्तमान डीआईएन 5685 परिवार गैर-प्रूफ-लोडेड वेल्डेड राउंड स्टील चेन को कवर करता है। इसका उपयोग लिफ्टिंग मीडियम, स्लिंग चेन, हॉइस्ट चेन, या लोड-बेयरिंग सस्पेंशन के रूप में नहीं किया जाना चाहिए।

Q2: आपूर्ति की गई तालिका में टाइप ए और टाइप सी के बीच क्या अंतर है?

A2: टाइप ए छोटी आंतरिक लिंक लंबाई का उपयोग करता है, जबकि टाइप सी समान नाममात्र व्यास के लिए लंबी आंतरिक लिंक लंबाई और प्रति 100 मीटर कम द्रव्यमान का उपयोग करता है। आदेश को लागू वर्तमान डीआईएन 5685 भाग और अनुमोदित लिंक ड्राइंग की भी पहचान करनी चाहिए।

Q3: बाहरी या समुद्री वातावरण के लिए कौन सी सतह फिनिश उपयुक्त है?

A3: संक्षारक जोखिम के लिए सेल्फ-कलर या ब्लैक पेंट की तुलना में जिंक प्लेटिंग या हॉट-डिप गैल्वेनाइजिंग को सामान्य रूप से माना जाता है, लेकिन अंतिम विकल्प सेवा वातावरण, कोटिंग विनिर्देश, आवश्यक उपस्थिति, और मिलान फिटिंग के माध्यम से क्लीयरेंस पर निर्भर करता है।
