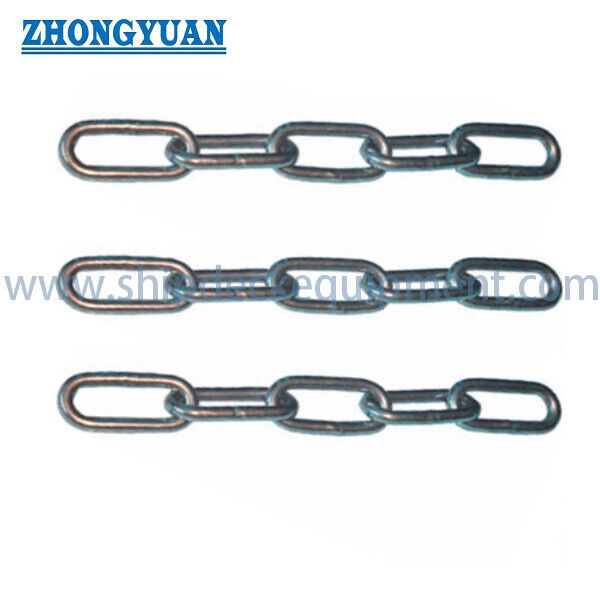

डीआईएन 763 लंबी लिंक चेन. समुद्री और औद्योगिक उपयोग के लिए परीक्षण गैर-कैलिब्रेटेड जर्मन मानक चेन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | क्रंच लिंक चेन | सामग्री: | मिश्र धातु इस्पात, उच्च तन्यता, गर्मी से उपचारित। |
|---|---|---|---|
| सतह का उपचार: | जिंक प्लेटेड, ब्लैक पेंटेड, हॉट डिप गैल्वेनाइज्ड, पाउडर कोटेड | संरचना: | फ्लैश बट वेल्डेड चेन |
| विशेषता: | प्रतिरोधी गर्मी | चेन का आकार: | 2 मिमी से 32 मिमी |
| रंग: | स्वयं का रंग, लाल, हरा, या आपके अनुरोध के अनुसार | आवेदन: | जहाज़, लोहा और इस्पात उद्योग, पेट्रोलियम रसायन उद्योग, कोयला खदान |
| प्रमुखता देना: | जर्मन मानक डीआईएन 763 श्रृंखला,लंबी लिंक श्रृंखला जर्मन मानक,एन मानक लंबी लिंक श्रृंखला |
||
उत्पाद विवरण
डीआईएन 763 लंबी लिंक चेन. समुद्री और औद्योगिक उपयोग के लिए परीक्षण गैर-कैलिब्रेटेड जर्मन मानक चेन
उत्पाद का अवलोकन
डीआईएन 763 लंबी कड़ी श्रृंखला एक वेल्डेड गोल स्टील श्रृंखला है जो सामान्य प्रयोजन पकड़, सुरक्षा, बाधा, इंजीनियरिंग, कृषि, औद्योगिक,और चयनित समुद्री सहायक अनुप्रयोगों जहां एक लंबी लिंक, गैर-कैलिब्रेटेड चेन की आवश्यकता होती है। यह आम तौर पर तब चुना जाता है जब ग्राहक को हुक, चेन या फिटिंग के साथ आसान कनेक्शन की आवश्यकता होती है,और जब चेन कैलिब्रेटेड पॉकेट व्हील्स पर चलने के लिए नहीं है, चेन पहियों, या windlass जिप्सी.
यह पृष्ठ योग्य श्रृंखला विनिर्माण भागीदारों के माध्यम से आपूर्ति की गई डीआईएन 763 परीक्षण गैर-कैलिब्रेटेड लंबे लिंक गोल इस्पात श्रृंखला के लिए तैयार किया गया है। आपूर्ति की गई आकार सीमा 2 मिमी से 32 मिमी तक है, जिसमें जिंक लेपित है,काले रंग का चित्रित, गर्म डुबकी जस्ती, पाउडर लेपित, स्वयं रंग, या अनुकूलित खत्म उपलब्ध है। क्योंकि डीआईएन 763 एक उठाने श्रृंखला मानक नहीं है, यह एक श्रृंखला स्लिंग, टोकरी हिच के रूप में इस्तेमाल नहीं किया जाना चाहिए,चोकर हिच, लिफ्ट चेन, एंकर चेन या प्रमाणित लिफ्टिंग एक्सेसरी, जब तक कि ऑर्डर से पहले एक अलग स्वीकृत विनिर्देश और प्रमाणपत्र की पुष्टि न हो।
त्वरित विनिर्देश
- उत्पाद प्रकार: डीआईएन 763 लंबी कड़ी श्रृंखला → सामान्य समुद्री और औद्योगिक उपयोग के लिए परीक्षण गैर-कैलिब्रेटेड वेल्डेड गोल स्टील श्रृंखला।
- मानक संदर्भः DIN 763:1990-12 → सार्वजनिक DIN मीडिया जानकारी इस मानक को परीक्षण, गैर-कैलिब्रेटेड, लंबे लिंक गोल स्टील श्रृंखलाओं के रूप में पहचानती है।
- चेन आकार सीमाः 2 मिमी से 32 मिमी → भारी सामान्य प्रयोजन और औद्योगिक श्रृंखलाओं के माध्यम से हल्के बाधा / सुरक्षा चेन को कवर करता है।
- निर्माणः फ्लैश बट वेल्डेड/साइड वेल्डेड चेन लिंक → वेल्ड की गुणवत्ता, लिंक ज्यामिति और सतह की स्थिति को आदेश के दायरे के अनुसार जांचना चाहिए।
- प्रदत्त भार डेटाः किलोग्राम में कार्य भार, एन में परीक्षण भार और एन में ब्रेक लोड → इन शब्दों को अलग रखें और उन्हें उठाने के लिए SWL, WLL, प्रूफ लोड या स्लिंग क्षमता के रूप में फिर से न लिखें।
- सतह खत्मः जिंक लेपित, काला चित्रित, गर्म डुबकी जस्ती, पाउडर लेपित, या आत्म रंग → संक्षारण वातावरण, उपस्थिति और हैंडलिंग आवश्यकताओं के अनुसार चुनें।
- आवेदन सीमाः गैर-कैलिब्रेटेड लंबी लिंक चेन → अलग से अनुमोदन के बिना कैलिब्रेटेड चेन व्हील्स, लिफ्ट, विंडलास या लिफ्टिंग स्लिंग सेट के लिए उपयुक्त नहीं।
- आपूर्ति मोडः ग्राहक के आदेश की लंबाई, खत्म, पैकिंग, प्रमाण पत्र और परीक्षण दस्तावेज की आवश्यकता के अनुसार आपूर्ति → कारखाने स्रोत और वितरण योजना बैच आदेशों के लिए व्यवस्थित की जा सकती है।
मुख्य तकनीकी मापदंड
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
चयन और जांच गाइड
चरण 1: डीआईएन 763 लंबी कड़ी श्रृंखला की पुष्टि करें और क्या परियोजना को डीआईएन 763:1990-12 की आवश्यकता है, एक परियोजना-विशिष्ट ड्राइंग, या किसी अन्य लंबी कड़ी श्रृंखला मानक।
चरण 2: कार्य भार, ब्रेक लोड, लिंक खोलने, कनेक्टेड फिटिंग आकार और प्रति मीटर आवश्यक वजन के अनुसार 2 मिमी से 32 मिमी तक चेन व्यास का चयन करें।
चरण 3: आवेदन की पुष्टि करें: समुद्री सामान्य प्रयोजन की सुरक्षा, औद्योगिक सुरक्षा श्रृंखला, इंजीनियरिंग उपयोग, कृषि श्रृंखला, बाधा श्रृंखला, या गैर-लिफ्टिंग कनेक्शन उपयोग।
चरण 4: परिष्करण की पुष्टि करेंः जस्ता लेपित, गर्म डुबकी गैल्वेनाइज्ड, काला चित्रित, पाउडर लेपित, स्व-रंग, या संक्षारण वातावरण और उपस्थिति की आवश्यकता के अनुसार अनुकूलित कोटिंग।
चरण 5: आदेश की लंबाई, पैकिंग फॉर्म, मात्रा, अंकन, परीक्षण दस्तावेज, सामग्री प्रमाण पत्र, सतह खत्म प्रमाण पत्र की पुष्टि करें और क्या तीसरे पक्ष के निरीक्षण की आवश्यकता है।
चरण 6: डिलीवरी का गंतव्य, अपेक्षित डिलीवरी समय, अपेक्षित आवेदन, संदर्भ फोटो या ड्राइंग और किसी भी ग्राहक-विशिष्ट स्वीकृति मानदंड प्रदान करें।
संरचना
लंबे दौर इस्पात लिंक ♪ वेल्डेड लिंक संयुक्त ♪ गैर-कैलिब्रेटेड पिच ♪ खुला लंबे लिंक ज्यामिति ♪ जिंक लेपित / चित्रित / गर्म डुबकी जस्ती / पाउडर लेपित खत्म ♪ कॉइल, बंडल, ड्रम में आपूर्ति,या कट लंबाई
भार, परीक्षण और आपूर्ति के फायदे
- लंबी कड़ी ज्यामिति प्रत्येक कड़ी के अंदर अधिक स्थान प्रदान करती है, जिससे यह छोटी कड़ी श्रृंखलाओं की तुलना में हुक, चेन, पिन और सामान्य प्रयोजन फिटिंग के साथ कनेक्शन के लिए सुविधाजनक हो जाती है।
- डीआईएन 763 एक गैर-कैलिब्रेटेड चेन संदर्भ है। यह महत्वपूर्ण है क्योंकि इसे उन उपकरणों के लिए नहीं चुना जाना चाहिए जिन्हें कैलिब्रेटेड पिच एंगेजमेंट की आवश्यकता होती है, जैसे चेन व्हील्स, लिफ्ट,या विंडलास जिप्सी.
- आपूर्ति की गई तालिका कार्य भार, परीक्षण भार और तोड़ने के भार देता है। इन भार शब्दों को अलग रखने से गलत उपयोग से बचने में मदद मिलती है जैसे उठाने के लिए WLL, सबूत भार, प्रमाणित उठाने के लिए MBL,या एंकर चेन परीक्षण डेटा.
- फ्लैश बट वेल्डेड/साइड वेल्डेड लिंक को ऑर्डर के दायरे के अनुसार विजुअल निरीक्षण, आयामी जांच, नमूना भार परीक्षण, सतह खत्म निरीक्षण और पैकिंग निरीक्षण द्वारा जांच किया जा सकता है।
- सतह संरक्षण को पर्यावरण के अनुसार चुना जा सकता हैः सामान्य इनडोर या हल्के कर्तव्य संक्षारण सुरक्षा के लिए जिंक लेपित, अधिक बाहरी / समुद्री जोखिम के लिए गर्म डुबकी जस्ती,पहचान और उपस्थिति के लिए चित्रित या पाउडर लेपित.
- समुद्री आपूर्ति के लिए, गर्म डुबकी जस्ती या चित्रित परिष्करण को भंडारण वातावरण, नमक के संपर्क में आने, घर्षण को संभालने और आवश्यक सेवा जीवन के साथ चुना जाना चाहिए।
- एक आपूर्ति वस्तु के रूप में, यह श्रृंखला दीर्घकालिक योग्य विनिर्माण भागीदारों से स्थिर बैच आपूर्ति, लागत प्रभावी मूल्य निर्धारण और वैकल्पिक ग्राहक-विशिष्ट निरीक्षण व्यवस्था के साथ प्राप्त की जा सकती है।
- यदि चेन उठाने, उठाने, चेन स्लिंग या सुरक्षा के लिए महत्वपूर्ण भार निलंबन के लिए आवश्यक है,डिफ़ॉल्ट रूप से DIN 763 का उपयोग करने के बजाय एक अलग लिफ्टिंग चेन मानक जैसे कि EN 818 श्रृंखला या परियोजना-अनुमोदित चेन विनिर्देश की पुष्टि की जानी चाहिए.
कस्टम विशेषताएं
- मानकः डीआईएन 763 → जर्मन मानक परीक्षण, गैर-कैलिब्रेटेड गोल स्टील श्रृंखलाओं के लिए लंबी लिंक श्रृंखला संदर्भ।
- चेन प्रकारः लंबी कड़ी वेल्डेड चेन → सामान्य कनेक्शन, बाधा, सुरक्षा और गैर-कैलिब्रेटेड चेन उपयोग के लिए उपयुक्त।
- आपूर्ति किए गए प्रकार का वर्णनः स्रोत डेटा → अंतिम उत्पाद नाम में उल्लिखित क्रैंकड लिंक चेन की पुष्टि की जानी चाहिए यदि ग्राहक को एक विशिष्ट क्रैंकड लिंक फॉर्म की आवश्यकता है।
- चेन व्यासः 2 मिमी से 32 मिमी → भार तालिका, फिटिंग संगतता और वजन प्रति मीटर के अनुसार चयन करें।
- सामग्रीः मिश्र धातु इस्पात/उच्च तन्यता इस्पात/गर्मी से इलाज इस्पात के रूप में आपूर्ति किए गए डेटा → सटीक ग्रेड, गर्मी उपचार, और यांत्रिक आवश्यकता आदेश से पहले पुष्टि की जानी चाहिए।
- सतह उपचारः जस्ता लेपित / काला चित्रित / गर्म डुबकी जस्ती / पाउडर लेपित / स्वयं रंग → संक्षारण जोखिम और ग्राहक की आवश्यकता के अनुसार चुनें।
- निरीक्षणः आयाम की जाँच, सतह की जाँच, परीक्षण भार दस्तावेज, और तोड़ने के भार संदर्भ → निरीक्षण के दायरे को उद्धरण से पहले सहमत किया जाना चाहिए।
- उपयोग की सीमाः चेन स्लिंग, चोकर हिच, लिफ्ट चेन, एंकर चेन, कैलिब्रेटेड विंडलास चेन या लिफ्टिंग डिवाइस के लिए नहीं जब तक कि अलग से प्रमाणित और अनुमोदित न हो।
यह कैसे काम करता है
ग्राहक श्रृंखला व्यास और खत्म चुनता है → श्रृंखला को कॉइल, बंडल, ड्रम या कट लंबाई में आपूर्ति की जाती है → संगत हुक, चेन, पिन,या फिटिंग लंबे लिंक के माध्यम से कनेक्ट → चेन का उपयोग निर्दिष्ट कार्य भार और आवेदन सीमाओं के भीतर किया जाता है → निरीक्षण दस्तावेज और पैकिंग आदेश के दायरे के अनुसार पुष्टि की जाती है
आवेदन
Marine general-purpose chain | Ship auxiliary securing | Guard chain | Barrier chain | Engineering use | Industrial connection | Agricultural use | Workshop handling support | Petrochemical and coal mine non-lifting auxiliary applications | Replacement chain supply
प्रमाणपत्र और लाभ
निरीक्षण दस्तावेज, निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, सतह उपचार प्रमाण पत्र, और तीसरे पक्ष के निरीक्षण आदेश दायरे, परीक्षण आवश्यकता के अनुसार व्यवस्थित किया जा सकता है,सामग्री की ट्रेस करने की क्षमतासामान्य प्रयोजन श्रृंखला के लिए वर्गीकरण समाज के प्रमाणपत्रों की उद्धरण से पहले पुष्टि की जानी चाहिए और डिफ़ॉल्ट रूप से प्रदान नहीं किए जाते हैं।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या DIN 763 लंबी लिंक चेन को लिफ्टिंग चेन स्लिंग के रूप में इस्तेमाल किया जा सकता है?
A1: No. DIN 763 लंबी लिंक चेन को चेन स्लिंग, बास्केट हिच, चोकर हिच, लिफ्ट चेन या लिफ्टिंग एक्सेसरी के रूप में उपयोग नहीं किया जाना चाहिए, जब तक कि एक अलग लिफ्टिंग चेन मानक, अनुमोदन दस्तावेज,और प्रमाण पत्र की पुष्टि की जाती हैउठाने के लिए, ग्राहक को उद्धरण से पहले आवश्यक उठाने की श्रृंखला मानक और सुरक्षा कारक निर्दिष्ट करना चाहिए।
Q2: DIN 763 चेन और कैलिब्रेटेड चेन में क्या अंतर है?
A2: DIN 763 एक परीक्षण गैर-कैलिब्रेटेड लंबे लिंक गोल स्टील श्रृंखला है। यह सामान्य प्रयोजन कनेक्शन और सुरक्षा अनुप्रयोगों के लिए उपयुक्त है,लेकिन उन उपकरणों के लिए नहीं जो सटीक पिच जुड़ाव की आवश्यकता होती है, जैसे लिफ्ट, कैलिब्रेटेड चेन व्हील्स, या विंडलास जिप्सी।
Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?
A3: DIN 763 संस्करण, श्रृंखला व्यास, आदेश की लंबाई, सतह खत्म, मात्रा, कार्य वातावरण, आवश्यक पैकिंग, प्रमाण पत्र की आवश्यकता, निरीक्षण के दायरे, वितरण गंतव्य की पुष्टि करेंऔर अपेक्षित वितरण समययदि चेन का उपयोग सुरक्षा-महत्वपूर्ण या लोड-होल्डिंग अनुप्रयोग में किया जाएगा, तो कार्य भार की स्थिति और स्वीकृति मानदंड प्रदान करें।
