उत्पाद अवलोकन

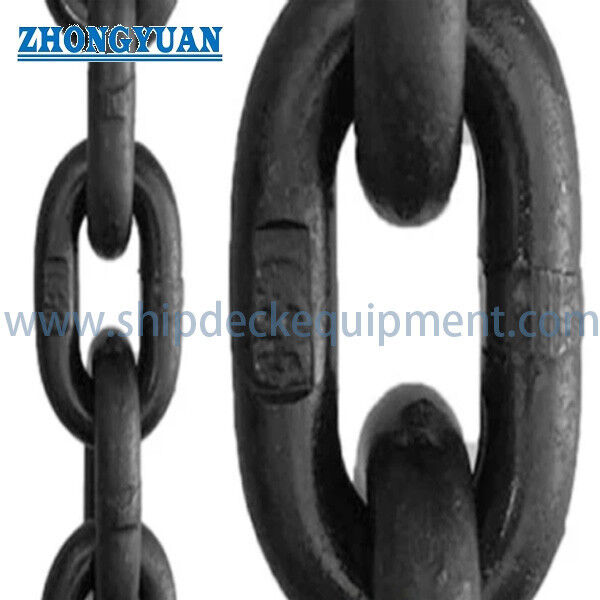

ब्रिटिश स्टैंडर्ड लॉन्ग पिच लिंक चेन एक क्रैंकड लिंक चेन है जिसे औद्योगिक ट्रांसमिशन और कन्वेयरिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसे क्रैंकड लिंक के साथ एक कॉम्पैक्ट रिंग चेन संरचना के रूप में निर्मित किया जाता है और आमतौर पर टेक्सटाइल मशीनरी, पैकेजिंग मशीनरी, कन्वेयरिंग उपकरण, कृषि मशीनरी, खनन उपकरण, इलेक्ट्रिक वाहन, खाद्य मशीनरी और समुद्री-संबंधित उपकरणों में उपयोग किया जाता है।

यह पृष्ठ आपूर्ति की गई ब्रिटिश स्टैंडर्ड लॉन्ग पिच लिंक चेन डेटा पर केंद्रित है। यह चेन एक मैकेनिकल पावर / कन्वेयरिंग चेन उत्पाद है और इसे लिफ्टिंग चेन, एंकर चेन, मूरिंग चेन, या सेफ्टी चेन के साथ भ्रमित नहीं किया जाना चाहिए। अंतिम चेन चयन में पिच, स्प्रोकेट संगतता, ऑपरेटिंग वातावरण, गति, स्नेहन, जंग संरक्षण और आवश्यक यांत्रिक शक्ति पर विचार किया जाना चाहिए।

सार्वजनिक मानक संदर्भों से पता चलता है कि क्रैंकड लिंक चेन के आयाम और प्रदर्शन औद्योगिक चेन मानकों में शामिल हैं, जबकि आपूर्तिकर्ता जानकारी इस उत्पाद परिवार को बीएस / आईएसओ / डीआईएन / जेआईएस / जीबी संगत क्रैंकड लिंक चेन के रूप में पहचानती है। उत्पादन से पहले सटीक लागू मानक संस्करण की पुष्टि की जानी चाहिए। citeturn0search0turn0search2

त्वरित विनिर्देश

• उत्पाद प्रकार: ब्रिटिश स्टैंडर्ड लॉन्ग पिच लिंक चेन → कन्वेयरिंग और मैकेनिकल ड्राइव अनुप्रयोगों के लिए क्रैंकड लिंक चेन।
• संरचना: फ्लैश बट वेल्डेड चेन क्रैंकड लिंक के साथ → आपूर्ति किए गए डेटा के अनुसार कॉम्पैक्ट रिंग चेन संरचना।
• सामग्री: मिश्र धातु इस्पात और अन्य निर्दिष्ट सामग्री → ऑपरेटिंग स्थिति के अनुसार अंतिम ग्रेड की पुष्टि की जानी चाहिए।
• सतह उपचार: क्रोम चढ़ाना या ग्राहक-विशिष्ट उपचार → जंग वातावरण और अनुप्रयोग के अनुसार चुनें।
• पिच रेंज: आपूर्ति की गई तालिका से 3.20 मिमी से 25.40 मिमी → चेन मिलान के लिए चयन आधार।
• ब्रेकिंग लोड रेंज: आपूर्ति किए गए डेटा से 400 किग्रा से 24300 किग्रा → यांत्रिक शक्ति संदर्भ, लिफ्टिंग क्षमता नहीं।
• टेस्ट लोड रेंज: आपूर्ति किए गए डेटा से 200 किग्रा से 12150 किग्रा → फैक्ट्री टेस्ट संदर्भ।
• वजन डेटा: बी.एफ. और एच.डी.जी. फिनिश संदर्भों में 200 फीट प्रति नेट वजन उपलब्ध है।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: चेन का प्रकार पुष्टि करें: उपकरण की आवश्यकता के अनुसार क्रैंकड लिंक चेन, लॉन्ग पिच चेन, या अन्य चेन परिवार।

चरण 2: पिच, चेन की चौड़ाई, स्प्रोकेट संगतता, ऑपरेटिंग गति, लोड की स्थिति और स्थापना वातावरण की पुष्टि करें।

चरण 3: सामग्री ग्रेड, हीट ट्रीटमेंट, सतह उपचार, जंग की स्थिति और तापमान की आवश्यकता की पुष्टि करें।

चरण 4: पुष्टि करें कि आवेदन कन्वेयरिंग, ट्रांसमिशन, टेक्सटाइल मशीनरी, पैकेजिंग मशीनरी, कृषि मशीनरी, खनन उपकरण, या समुद्री उपकरण है।

चरण 5: आवश्यक टेस्ट लोड, ब्रेकिंग लोड, निरीक्षण दस्तावेज, कोटिंग की आवश्यकता, मात्रा और डिलीवरी गंतव्य की पुष्टि करें।

संरचना

क्रैंकड लिंक प्लेट्स | पिन | बुश | वेल्डेड चेन जोड़ | कॉम्पैक्ट रिंग चेन संरचना | सतह उपचार परत

इंजीनियरिंग और अनुप्रयोग लाभ

• क्रैंकड लिंक निर्माण मशीनरी के लिए कॉम्पैक्ट चेन व्यवस्था की अनुमति देता है जहां मानक सीधी लिंक चेन ज्यामिति उपयुक्त नहीं है।
• चेन का चयन मुख्य रूप से पिच, आयाम, स्प्रोकेट संगतता और समुद्री मूरिंग शब्दावली के बजाय यांत्रिक शक्ति द्वारा किया जाता है।
• क्रोम चढ़ाना या ग्राहक फिनिश जैसे सतह उपचार विकल्प कार्य वातावरण के आधार पर जंग प्रतिरोध में सुधार कर सकते हैं।
• सही स्नेहन, संरेखण, स्प्रोकेट मिलान और रखरखाव चेन सेवा जीवन के लिए आवश्यक हैं।
• ब्रेकिंग लोड और टेस्ट लोड मानों को विशिष्ट प्रमाणन और अनुप्रयोग अनुमोदन के बिना लिफ्टिंग क्षमता के रूप में नहीं समझा जाना चाहिए।
• समुद्री उपयोग की अलग से पुष्टि की जानी चाहिए क्योंकि यह उत्पाद एंकर चेन, मूरिंग चेन, या टोइंग चेन के समान श्रेणी में नहीं है।

कस्टम विशेषताएँ

• चेन प्रकार: क्रैंकड लिंक चेन → औद्योगिक अनुप्रयोगों के लिए लॉन्ग पिच चेन संरचना।
• मानक: ब्रिटिश स्टैंडर्ड लॉन्ग पिच लिंक चेन → सटीक बीएस / आईएसओ / डीआईएन / जेआईएस / जीबी मानक संस्करण की पुष्टि की जानी है।
• सामग्री: मिश्र धातु इस्पात आदि। → सटीक सामग्री ग्रेड और यांत्रिक गुणों की पुष्टि की जानी है।
• सतह उपचार: क्रोम चढ़ाना या अनुकूलित उपचार → जंग और पहनने की आवश्यकता के अनुसार चुना गया।
• संरचना: फ्लैश बट वेल्डेड चेन → आपूर्ति किए गए विनिर्देश से उत्पादन विधि।
• अनुप्रयोग: टेक्सटाइल, कन्वेयर, पैकेजिंग, खाद्य मशीनरी, कृषि, खनन, इलेक्ट्रिक वाहन, समुद्री उपकरण → चयन से पहले वास्तविक ड्यूटी की पुष्टि करें।

यह कैसे काम करता है

चेन मिलान स्प्रोकेट या ड्राइव सिस्टम के साथ जुड़ती है → क्रैंकड लिंक गति और बल संचारित करते हैं → वेल्डेड जोड़ और पिन चेन तनाव वहन करते हैं → स्नेहन और संरेखण ऑपरेटिंग प्रदर्शन बनाए रखते हैं

अनुप्रयोग

टेक्सटाइल मशीनरी | वस्त्र मशीनरी | कन्वेयरिंग उपकरण | पैकेजिंग मशीनरी | खाद्य मशीनरी | कृषि मशीनरी | खनन उपकरण | इलेक्ट्रिक वाहन | समुद्री उपकरण

प्रमाणन और लाभ

परियोजना की आवश्यकता और ग्राहक विनिर्देश के अनुसार प्रमाण पत्र और निरीक्षण दस्तावेज की व्यवस्था की जा सकती है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, निर्माता टेस्ट प्रमाण पत्र।

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या यह चेन लिफ्टिंग चेन के रूप में उपयुक्त है?

ए 1: नहीं। आपूर्ति किए गए उत्पाद डेटा मशीनरी और कन्वेयरिंग अनुप्रयोगों के लिए एक क्रैंकड लिंक चेन का वर्णन करता है। इसे विशिष्ट लिफ्टिंग प्रमाणन और अनुमोदन के बिना लिफ्टिंग चेन के रूप में उपयोग नहीं किया जाना चाहिए।

प्रश्न 2: सही चेन आकार का चयन कैसे किया जाना चाहिए?

ए 2: पिच, चेन आयाम, स्प्रोकेट मिलान, ऑपरेटिंग गति, लोड की स्थिति, वातावरण और आवश्यक यांत्रिक शक्ति की पुष्टि करें।

प्रश्न 3: क्या इस चेन का उपयोग समुद्री अनुप्रयोगों के लिए किया जा सकता है?

ए 3: आपूर्ति किए गए डेटा में जहाजों और समुद्री उपकरणों का उल्लेख अनुप्रयोगों के बीच किया गया है। वास्तविक समुद्री उपयोग को जंग संरक्षण, सामग्री की आवश्यकता और ऑपरेटिंग स्थितियों की पुष्टि करनी चाहिए।
