ऑफशोर स्टीवshark एमके5 ड्रैग एम्बेडमेंट एंकर | हार्ड-सीबेड मोरिंग एंकर

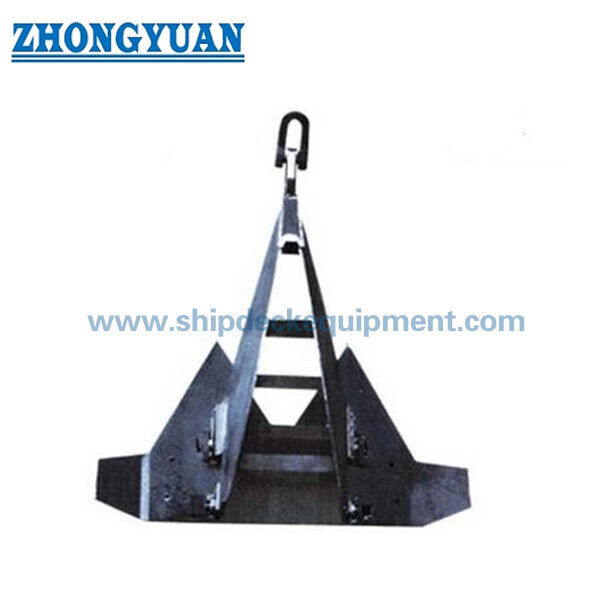

अपतटीय स्टीवशार्क MK5 ड्रैग एम्बेडेड एंकर

उत्पाद का अवलोकन

The offshore Stevshark MK5 drag embedment anchor is a fixed-shank anchor configuration intended for mooring projects where the seabed contains hard or difficult-to-penetrate materials such as limestoneइसकी कठोर मिट्टी की संरचना प्रबलित महत्वपूर्ण क्षेत्रों, तेज फ्लेक किनारों और टिप्स से जुड़ी होती है।और दांतों की तरह प्रवेश करने वाली विशेषताएं जो एंकर को प्रवेश शुरू करने में मदद करती हैं जहां एक पारंपरिक ड्रैग एंकर केवल उथले एम्बेडमेंट को प्राप्त कर सकता है.

झोंगयुआन इस लंगर को अपने स्वयं के निर्मित उत्पाद के रूप में पेश करने के बजाय योग्य लंगर निर्माण भागीदारों के माध्यम से आपूर्ति करता है। लंगर का वजन ही पर्याप्त चयन आधार नहीं है।अंतिम प्रकार, नाममात्र वजन, फ्लेक व्यवस्था, सामग्री की श्रेणी, कोटिंग, लंगर-लाइन कनेक्शन, स्थापना प्रक्रिया, प्रूफ-लोड आवश्यकता,और प्रमाण पत्र के दायरे को परियोजना लंगर विश्लेषण से निर्धारित किया जाना चाहिए, साइट-विशिष्ट भू-तकनीकी डेटा, अनुमोदित ड्राइंग और वर्गीकरण-समाज की आवश्यकताएं।

त्वरित विनिर्देश

• उत्पाद प्रकारः फिक्स्ड-शैंक अपतटीय ड्रैग एम्बेडेजमेंट एंकर → ड्रैग-इन इंस्टॉलेशन के दौरान नियंत्रित प्रवेश और मिट्टी प्रतिरोध के माध्यम से पकड़ क्षमता विकसित करता है।
• समुद्री तल पर ध्यान केंद्रित करेंः कठोर मिट्टी, बहुत घनी रेत, कैल्केराइट, चूना पत्थर, प्रवाल और अन्य सक्षम परतें → उन परियोजनाओं के लिए हैं जहां प्रारंभिक प्रवेश और फ्लुक-टिप शक्ति प्रमुख चिंताएं हैं।
• नाममात्र वजन सीमाः 300 से 30,000 किलोग्राम तक की आपूर्ति की गई आयाम तालिका में → अंतिम व्यावसायिक आकार उपलब्धता और अनुमोदित ड्राइंग को उद्धरण से पहले पुष्टि की जानी चाहिए।
• घुसपैठ की विशेषताएं: प्रबलित संरचना, तेज फ्लेक किनारों और टिप्स, और शार्क-दांत / दागदार विशेषताएं → प्रारंभिक काटने का समर्थन करती हैं और उथले प्रवेश की स्थिति में केंद्रित भार का विरोध करती हैं।
• निर्माणः हल्के स्टील और/या उच्च तन्यता वाले स्टील के घटकों का उपयोग करके वेल्डेड स्टील-प्लेट असेंबली → सटीक ग्रेड, डब्ल्यूपीएस, एनडीटी और ट्रेसेबिलिटी का दायरा परियोजना-विशिष्ट है।
• भार-दिशा आधार: मुख्य रूप से क्षैतिज या निकट-क्षैतिज ड्रैग-इम्बेडमेंट लोडिंग के लिए चुना जाता है → इसे विशेष लंगर विश्लेषण और अनुमोदन के बिना ऊर्ध्वाधर-लोड एंकर के रूप में नहीं माना जाना चाहिए।
• सतह संरक्षण: काले रंग की बिटुमिनस कोटिंग, एंटी-कोरोशन पेंट या प्रोजेक्ट कोटिंग सिस्टम → परिवहन, भंडारण और अपतटीय सेवा के लिए कोटिंग संगतता को निर्दिष्ट किया जाना चाहिए।
• आपूर्ति और प्रमाणन: साझेदार द्वारा निर्मित आपूर्ति निरीक्षण दस्तावेजों के साथ आदेश पर व्यवस्थित → वर्ग प्रमाण पत्र की उपलब्धता अनुमोदित निर्माता के दायरे और परियोजना आवश्यकताओं के अधीन है।

मुख्य तकनीकी मापदंड

लंगर लगाने का चयन और पूछताछ गाइड

चरण 1: पानी की गहराई, मिट्टी प्रोफ़ाइल, सीपीटी/बोरिंग होल डेटा, कठोर परत का प्रकार और मोटाई, अपेक्षित मलबे या चट्टान के संपर्क सहित साइट-विशिष्ट समुद्री तल की जानकारी प्रदान करें।और प्रस्तावित लंगर लगाने का स्थान.

चरण 2: लंगर पर लंगर प्रणाली के डिजाइन भार और भार की दिशा की पुष्टि करें, जिसमें बरकरार, क्षतिग्रस्त और अस्थायी मामले, क्षैतिज और ऊर्ध्वाधर घटक, लाइन कैटेनरी शामिल हैं,और आवश्यक डिजाइन/प्रूफ कारक.

चरण 3: भू-तकनीकी और लंगर विश्लेषण के माध्यम से लंगर के प्रकार और नाममात्र वजन की पुष्टि करें। आवश्यक लंगर की व्यवस्था, लंगर/शंक कोण, लक्ष्य प्रवेश, अनुमत घर्षण दूरी,और आवश्यक स्थापना या सबूत भार.

चरण 4: लंगर-लाइन इंटरफेस प्रदान करेंः श्रृंखला या तार अग्रदूत, श्रृंखला का आकार और ग्रेड, कनेक्टर या चेन की व्यवस्था, घुमावदार आवश्यकता, chaser व्यवस्था,और किसी भी वैकल्पिक फ्लेक-बालास्ट आवश्यकता.

चरण 5: स्थापना और वसूली की बाधाओं की पुष्टि करें, जिसमें लंगर-हैंडलिंग पोत की क्षमता, पतवार-रोलर ज्यामिति, डेक स्थान, उठाने और सुरक्षित करने की व्यवस्था, टोलिंग की स्थिति शामिल है।तैनाती की प्रक्रिया, और पुनर्प्राप्ति विधि।

चरण 6: सामग्री के ग्रेड, वेल्डिंग और एनडीटी आवश्यकताओं, कोटिंग सिस्टम, आयामी निरीक्षण, वजन सहिष्णुता, वर्ग समाज, दस्तावेज के दायरे, मात्रा, वितरण गंतव्य की पुष्टि करें,और अपेक्षित वितरण समय.

लंगर संरचना

Anchor shackle | Fixed shank | Reinforced welded fluke | Sharp fluke edges and tips | Shark-tooth / serrated penetration features | Stabilizing members according to approved design | Optional hollow-fluke ballast provision when specified

कठोर समुद्री तल के डिजाइन और इंजीनियरिंग के फायदे

• महत्वपूर्ण फ्लोक-टिप और फ्लोक-एज क्षेत्रों को मजबूत किया जाता है क्योंकि कठोर समुद्री तल केवल उथले प्रवेश की अनुमति दे सकता है, जो कि टिप्स के पास लागू भार का एक बड़ा हिस्सा केंद्रित करता है।
• तेज प्रवेश किनारों और दांतों जैसी विशेषताओं ने सामान्य उद्देश्य वाले चिकनी किनारों वाले ड्रैग एंकर कॉन्फ़िगरेशन की तुलना में सक्षम समुद्री तल परतों में प्रारंभिक काटने में सुधार किया।
• फिक्स्ड-शंक ज्यामिति और स्थिरीकरण व्यवस्था सही अभिविन्यास और एक स्थिर घर्षण पथ का समर्थन करने के लिए अभिप्रेत हैं, लेकिन वास्तविक व्यवहार रेखा ज्यामिति, मिट्टी परत,स्थापना भार और समुद्र तल की परिवर्तनशीलता.
• एक खोखले फ्लेक के भीतर वैकल्पिक बालास्ट को विशिष्ट तैनाती व्यवस्थाओं में प्रारंभिक अभिविन्यास और प्रवेश में सहायता के लिए विचार किया जा सकता है।पूर्ववर्ती प्रकार और तैनाती प्रक्रिया एक साथ इंजीनियर किया जाना चाहिए.
• वेल्डेड स्टील-प्लेट निर्माण एक व्यापक नाममात्र भार सीमा की अनुमति देता है, जबकि नियंत्रित सामग्री ट्रेस करने की आवश्यकता होती है, योग्य वेल्डिंग प्रक्रियाओं, आयाम जांच,एनडीटी और अत्यधिक भारित संक्रमणों की सुरक्षा.
• क्षमता को परियोजना विशिष्ट भू-तकनीकी मूल्यांकन और स्थापना सत्यापन द्वारा निर्धारित किया जाना चाहिए। इसे केवल नाममात्र लंगर वजन के एक निश्चित गुणक के रूप में नहीं कहा जाना चाहिए।

कस्टम विशेषताएं

• उत्पाद श्रेणीः ऑफशोर ड्रैग एम्बेडेड एंकर → एक स्टैंडअलोन जहाज एंकरिंग आइटम के बजाय एक पूर्ण लंगर प्रणाली के हिस्से के रूप में चुना गया।
• एंकर कॉन्फ़िगरेशनः Stevshark/MK5 कठोर मिट्टी का प्रकार → अंतिम ब्रांड, अनुमोदित निर्माता और ड्राइंग की स्थिति प्रत्येक आदेश के लिए पुष्टि की जानी है।
• नाममात्र भारः 300×30,000 किलोग्राम आपूर्ति की गई तालिका में → वजन एक पहचान और हैंडलिंग पैरामीटर है, न कि एकमात्र रखरखाव-क्षमता रेटिंग।
• समुद्री तल उपयुक्तताः सक्षम या कठिन से प्रवेश करने वाले समुद्री तल → साइट-विशिष्ट भू-तकनीकी सत्यापन अनिवार्य है।
• सामग्रीः स्टील प्लेट, हल्के स्टील और उच्च तन्यता वाले स्टील → सटीक ग्रेड और गर्मी उपचार की स्थिति को अनुमोदित डिजाइन द्वारा पुष्टि की जानी है।
• लोड दिशा: मुख्यतः क्षैतिज ड्रैग-इम्बेडमेंट सेवा → ऊर्ध्वाधर लोड क्षमता को विशेष विश्लेषण के बिना घोषित नहीं किया जाता है।
• सतह उपचारः बिटुमिनस पेंट, एंटी-जंग कोटिंग या अनुकूलित अपतटीय प्रणाली → सूखी फिल्म की मोटाई और तैयारी के ग्रेड को निर्दिष्ट किया जाना है।
• निरीक्षण का दायराः सामग्री, वेल्डिंग, एनडीटी, आयाम, वजन और प्रूफ/इंस्टॉलेशन सत्यापन आवश्यकतानुसार → उत्पादन से पहले सहमत दायरा।
• आपूर्ति की स्थितिः एंकर विनिर्माण भागीदारों के माध्यम से आपूर्ति → निर्माता की पहचान, वर्ग अनुमोदन और प्रमाणपत्र मार्ग कोटिशन चरण में पुष्टि की जाती है।

यह कैसे काम करता है

Anchor is landed and correctly oriented on the seabed → Mooring line applies a controlled horizontal pull → Sharp fluke tips initiate penetration → Anchor drags and embeds while soil resistance develops in front of the fluke → Installation / proof load confirms the set → Anchor remains operated within the approved mooring-load envelope

आवेदन

Permanent offshore moorings | Semi-permanent mooring spreads | Mobile offshore units when selected by mooring analysis | Dredging reaction anchors | Marine construction projects | Offshore energy and floating-structure moorings | Hard-seabed anchor locations

निरीक्षण, प्रमाणन और आपूर्ति के लाभ

निरीक्षण और प्रमाणन को अनुमोदित विनिर्माण स्रोत, परियोजना विनिर्देश, सामग्री ट्रेस करने की योजना, वेल्डिंग और एनडीटी दायरे के अनुसार व्यवस्थित किया जा सकता है,लोड परीक्षण या स्थापना सत्यापन की आवश्यकता, और वर्गीकरण-समाज की प्रक्रिया। प्रकार अनुमोदन या वर्ग प्रमाणन को तब तक नहीं माना जाना चाहिए जब तक कि यह विशेष रूप से चयनित निर्माता, एंकर आकार और ऑर्डर दायरे के लिए पुष्टि न हो जाए।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: सही Stevshark MK5 लंगर वजन कैसे चुना जाए?

A1: नाममात्र भार केवल प्रारंभिक आकार संदर्भ है। चयन में साइट-विशिष्ट मिट्टी के डेटा, आवश्यक लंगर भार, समुद्र तल पर भार दिशा, फ्लुक क्षेत्र और कोण को मिलाया जाना चाहिए,लंगर लगाने की रेखा की ज्यामिति, अनुमेय प्रतिरोध दूरी, लक्ष्य स्थापना भार, और परियोजना अनुमोदन आधार।

Q2: सामान्य ड्रैग एंकर के बजाय कठोर समुद्री तल के लिए इस एंकर का उपयोग क्यों किया जाता है?

A2: कठोर मिट्टी संरचना में मजबूत महत्वपूर्ण क्षेत्रों, तेज फ्लेक किनारों और टिप्स, और दांतों की तरह प्रवेश सुविधाओं का उपयोग किया जाता है।ये विशेषताएं उपयुक्त मिट्टी में उथले प्रवेश और केंद्रित फ्लुक-टिप लोड को संबोधित करती हैं, लेकिन सफल प्रदर्शन अभी भी वास्तविक समुद्र तल प्रोफ़ाइल और स्थापना विधि पर निर्भर करता है।

Q3: क्या यह ड्रैग एम्बेडेड एंकर ऊर्ध्वाधर लंगर भार का सामना कर सकता है?

A3: एक पारंपरिक ड्रैग एम्बेडेड एंकर मुख्य रूप से क्षैतिज या लगभग क्षैतिज लोड के लिए उपयुक्त है। किसी भी महत्वपूर्ण ऊर्ध्वाधर घटक को लंगर और भू-तकनीकी डिजाइन टीम द्वारा जांच की जानी चाहिए।एक ऊर्ध्वाधर भार लंगर या अन्य नींव प्रकार अधिक उपयुक्त हो सकता है जब उठाने एक विनियामक भार मामले है.
