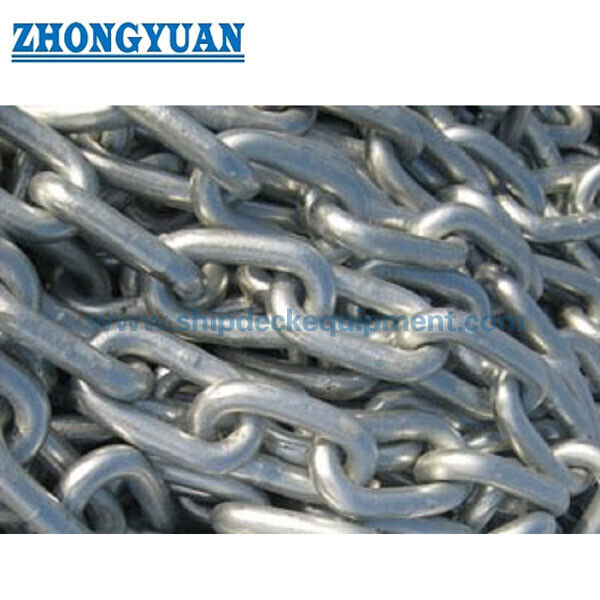

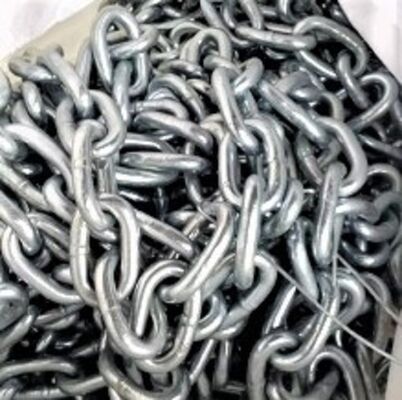

गर्म डुबकी जस्ती स्टडलेस एंकर चेन U1, U2 और U3 ग्रेड ओपन लिंक

हॉट-डिप गैल्वेनाइज्ड स्टडलेस एंकर चेन | ओपन लिंक ग्रेड U1, U2 और U3

उत्पाद अवलोकन

हॉट-डिप गैल्वेनाइज्ड स्टडलेस एंकर चेन, जिसे ओपन लिंक एंकर चेन भी कहा जाता है, समुद्री एंकरिंग व्यवस्थाओं के लिए आपूर्ति की जाती है जिसके लिए क्रॉस-स्टड के बिना एक शॉर्ट-लिंक चेन की आवश्यकता होती है। ओपन-लिंक ज्यामिति ढीले स्टड के जोखिम को समाप्त करती है और घटकों की संख्या को कम करती है, जबकि गैल्वेनाइज्ड फिनिश समुद्री वातावरण में भंडारण, डेक हैंडलिंग और सेवा के लिए एक अतिरिक्त संक्षारण-सुरक्षा परत प्रदान करता है।

यह पृष्ठ U1, U2, और U3 आपूर्ति ग्रेड को 12.5 मिमी से 70 मिमी तक के नाममात्र व्यास में कवर करता है। चेन को विशेषज्ञ चेन कारखानों से प्राप्त किया जाता है और एक ट्रेड उत्पाद के रूप में आपूर्ति की जाती है; लागू मानक, अनुमोदित कार्य स्थिति, हीट-ट्रीटमेंट स्थिति, प्रूफ और ब्रेक लोड, गैल्वेनाइजिंग विनिर्देश, और वर्गीकरण प्रमाण पत्र का दायरा प्रत्येक आदेश के लिए पुष्टि की जानी चाहिए। R3 / R3S / R4 या समकक्ष ग्रेड में ऑफशोर मूरिंग चेन एक अलग तकनीकी और प्रमाणन दायरा है और इसे इस पृष्ठ पर U-ग्रेड तालिका से नहीं चुना जाना चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: स्टडलेस / ओपन लिंक एंकर चेन -> कोई क्रॉस-स्टड नहीं, स्टड-ढीला होने की समस्याओं से बचा जाता है और लिंक निरीक्षण को सरल बनाता है।
• चेन व्यास: 12.5 मिमी से 70 मिमी -> तकनीकी तालिका में दिखाए गए आपूर्ति किए गए समुद्री एंकर-चेन रेंज को कवर करता है।
• ग्रेड: U1, U2, और U3 -> ग्रेड और हीट-ट्रीटमेंट स्थिति अनुमोदित पोत या परियोजना विनिर्देश से मेल खानी चाहिए।
• शॉट की लंबाई: 25.0 मीटर से 27.5 मीटर -> कोटेशन से पहले सटीक तैयार लंबाई, सहनशीलता, जुड़ने की व्यवस्था और शॉट्स की संख्या की पुष्टि करें।
• लिंक अनुपात: आपूर्ति की गई तालिका में L = 6D और B = 3.6D -> विंडलास, चेन स्टॉपर, लॉकर और कनेक्शन-इंटरफ़ेस जांच के लिए उपयोगी।
• निर्माण: फ्लैश-बट वेल्डेड रोल्ड स्टील बार -> वेल्ड-प्रक्रिया नियंत्रण, फ्लैश हटाना, आयामी निरीक्षण, और पता लगाने की क्षमता प्रमुख आपूर्ति जांच हैं।
• सतह उपचार: हॉट-डिप गैल्वेनाइज्ड जैसा कि पृष्ठ पर ध्यान केंद्रित किया गया है -> जिंक कोटिंग मानक, कोटिंग द्रव्यमान / मोटाई, थ्रेड सुरक्षा, और टच-अप प्रक्रिया की पुष्टि की जानी है।
• निरीक्षण दायरा: सामग्री परीक्षण, प्रूफ लोड, ब्रेक लोड, और निर्दिष्ट NDT की व्यवस्था की जा सकती है -> अंतिम गवाह और प्रमाण पत्र जारी करना अनुमोदित खरीद और वर्ग निरीक्षण योजना पर निर्भर करता है।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: सेवा की पुष्टि करें: जहाज एंकरिंग, प्रतिस्थापन चेन, विशेष शॉर्ट-लिंक व्यवस्था, या अलग से निर्दिष्ट ऑफशोर मूरिंग आवेदन।

चरण 2: नाममात्र व्यास, ग्रेड, आवश्यक प्रूफ लोड और ब्रेक लोड, लागू मानक, उपकरण-संख्या आधार, और अनुमोदन ड्राइंग की पुष्टि करें। केवल व्यास से चयन न करें।

चरण 3: पूरी चेन व्यवस्था की पुष्टि करें: शॉट्स की संख्या और लंबाई, एंड लिंक / बड़े लिंक यदि आवश्यक हो, जुड़ने वाले शाकल्स, एंकर शाकल, स्विवेल, और विंडलास और चेन स्टॉपर के साथ संगतता।

चरण 4: सामग्री और फिनिश की पुष्टि करें: U1 / U2 / U3, हीट-ट्रीटमेंट स्थिति, हॉट-डिप गैल्वेनाइजिंग मानक और आवश्यक कोटिंग मोटाई, या वैकल्पिक काला-पेंटेड / ब्लास्टेड फिनिश।

चरण 5: कोटेशन से पहले निरीक्षण और प्रमाण पत्र के दायरे की पुष्टि करें: अनुमोदित चेन कार्य, सामग्री का पता लगाने की क्षमता, प्रूफ और ब्रेक परीक्षण, आयामी निरीक्षण, UT / MT आवश्यकताएं, वर्ग गवाह, और प्रमाण पत्र जारीकर्ता।

चरण 6: मात्रा, पोत प्रकार, स्थापना स्थिति, गंतव्य, आवश्यक डिलीवरी समय, अनुमोदित ड्राइंग या मौजूदा-चेन तस्वीरें, और किसी भी पैकिंग या संरक्षण आवश्यकताओं प्रदान करें।

संरचना

फ्लैश-बट वेल्डेड ओपन लिंक | स्टडलेस शॉर्ट-लिंक ज्यामिति | वेल्ड और फ्लैश-हटाने वाला क्षेत्र | इंटरलॉकिंग लिंक बेयरिंग सतहें | गैल्वेनाइज्ड बाहरी सतह | मार्किंग और पता लगाने की क्षमता पहचान | अनुमोदित चेन व्यवस्था के अनुसार एंड कनेक्शन

चेन आपूर्ति, परीक्षण और गुणवत्ता लाभ

• स्टडलेस ज्यामिति अलग क्रॉस-स्टड को समाप्त करती है, जिससे एक ज्ञात स्टड-ढीला होने की समस्या समाप्त हो जाती है और लिंक बॉडी के चारों ओर सीधी दृश्य पहुंच की अनुमति मिलती है।
• स्टड की अनुपस्थिति एक तुलनीय स्टड-लिंक व्यवस्था की तुलना में वजन कम कर सकती है; वास्तविक इकाई द्रव्यमान और सिस्टम उपयुक्तता आपूर्ति की गई तालिका और अनुमोदित डिजाइन का पालन करना चाहिए।
• ओपन-लिंक फॉर्म कुछ प्रणालियों में समर्पित एंड लिंक के बिना चयनित शाकल व्यवस्थाओं को समायोजित कर सकता है, लेकिन आपूर्ति से पहले कनेक्शन व्यास, बेयरिंग क्षेत्र, आर्टिक्यूलेशन और वर्ग अनुमोदन की जाँच की जानी चाहिए।
• फ्लैश-बट वेल्डिंग, फ्लैश हटाना, लिंक बनाना, आयामी नियंत्रण, और हीट ट्रीटमेंट जहां लागू हो, अनुमोदित चेन कार्य प्रक्रिया के तहत किया जाना चाहिए।
• प्रूफ-लोड और ब्रेक-लोड परीक्षण अलग-अलग स्वीकृति जांच हैं। किसी भी मान को SWL के रूप में प्रस्तुत नहीं किया जाना चाहिए, और तालिका में मनमाना सुरक्षा कारक लागू करके चेन का चयन नहीं किया जाना चाहिए।
• हॉट-डिप गैल्वेनाइजिंग एक बलिदानी जिंक परत जोड़ता है, लेकिन कोटिंग मोटाई, आसंजन, स्थानीय मरम्मत, हैंडलिंग क्षति, और चेन पॉकेट और चलती इंटरफेस के साथ संगतता परियोजना-विशिष्ट बनी हुई है।
• एक आपूर्ति उत्पाद के रूप में, कोटेशन में इन-हाउस निर्माण का संकेत देने के बजाय वास्तविक चेन फैक्ट्री, अनुमोदित विनिर्माण दायरा, प्रमाण पत्र मार्ग, अंकन, परीक्षण रिकॉर्ड, सहायक उपकरण, संरक्षण और पैकिंग की पहचान की जानी चाहिए।

कस्टम विशेषताएँ

• उत्पाद श्रेणी: समुद्री एंकर चेन आपूर्ति -> यह पृष्ठ स्टड-लिंक चेन के बजाय गैल्वेनाइज्ड स्टडलेस / ओपन लिंक चेन को कवर करता है।
• नाममात्र व्यास: 12.5-70 मिमी -> पोत डिजाइन, हैंडलिंग उपकरण, और आवश्यक परीक्षण-लोड तालिका के विरुद्ध पुष्टि करें।
• ग्रेड: U1 / U2 / U3 -> ग्रेड पदनाम एक पहचाने गए मानक और अनुमोदित विनिर्माण मार्ग से जुड़ा होना चाहिए।
• शॉट लंबाई: 25.0-27.5 मीटर -> सटीक तैयार लंबाई और सहनशीलता खरीद आदेश में बताई जानी है।
• निर्माण: फ्लैश-बट वेल्डेड रोल्ड स्टील बार -> वेल्ड प्रक्रिया, फ्लैश हटाना, बनाना, और आयामी जांच आपूर्ति गुणवत्ता नियंत्रण का हिस्सा हैं।
• सतह उपचार: हॉट-डिप गैल्वेनाइज्ड -> कोटिंग मानक और न्यूनतम जिंक आवश्यकता की पुष्टि की जानी है; काला-पेंटेड या अन्य फिनिश अलग से कोट किया जा सकता है।
• परीक्षण: प्रूफ लोड / ब्रेक लोड / सामग्री परीक्षण / निर्दिष्ट NDT -> आवृत्ति, स्वीकृति मानदंड, गवाह, और रिपोर्टिंग ऑर्डर और वर्गीकरण योजना का पालन करते हैं।
• आपूर्ति स्थिति: ट्रेड / वितरित उत्पाद -> विशेषज्ञ चेन कारखानों से प्राप्त; निर्माता की पहचान और कार्य अनुमोदन आदेश के लिए पुष्टि की जाती है।
• प्रमाण पत्र आवश्यकता: परियोजना के दायरे के अनुसार उपलब्ध -> वर्गीकरण प्रमाणन स्वचालित नहीं है और उत्पादन और परीक्षण से पहले सहमत होना चाहिए।

यह कैसे काम करता है

एंकर या समाप्ति लाइन तनाव प्राप्त करती है -> इंटरलॉकिंग स्टडलेस लिंक चेन के साथ अक्षीय भार स्थानांतरित करते हैं -> लिंक ज्यामिति अनुमोदित हैंडलिंग मार्ग के माध्यम से आर्टिक्यूलेशन की अनुमति देती है -> भार चेन स्टॉपर, विंडलास, या अनुमोदित मूरिंग समाप्ति तक प्रेषित होता है -> चेन का निरीक्षण, संरक्षण और वसूली के बाद भंडारण किया जाता है

अनुप्रयोग

जहाज एंकरिंग सिस्टम | वर्कबोट और सेवा पोत | प्रतिस्थापन एंकर-चेन असेंबली | विशेष शॉर्ट-लिंक व्यवस्थाएं जिन्हें चयनित वर्ग समाज द्वारा स्वीकार किया गया है | ऑफशोर मूरिंग परियोजनाएं केवल एक अलग आर-ग्रेड विनिर्देश और अनुमोदन आधार के तहत

प्रमाणन और लाभ

वर्गीकरण निरीक्षण और प्रमाणन लागू मानक, अनुमोदित चेन कार्य, सामग्री का पता लगाने की क्षमता, परीक्षण दायरा, और परियोजना आवश्यकता के अनुसार व्यवस्थित किया जा सकता है। IACS एकीकृत आवश्यकताएं प्रकाशित करता है लेकिन स्वयं उत्पाद प्रमाण पत्र जारी नहीं करता है; चयनित वर्गीकरण समाज या निर्माता लागू प्रमाण पत्र जारी करता है।

प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: स्टडलेस ओपन लिंक चेन और स्टड-लिंक एंकर चेन में क्या अंतर है?

A1: एक स्टडलेस लिंक में कोई क्रॉस-स्टड नहीं होता है, इसलिए स्टड-ढीला होने की कोई समस्या नहीं होती है और लिंक बॉडी का निरीक्षण करना आसान होता है। हालांकि, स्टडलेस शॉर्ट-लिंक चेन जहाज एंकर चेन का सार्वभौमिक प्रतिस्थापन नहीं है। पोत व्यवस्था, लागू मानक, विंडलास और स्टॉपर ज्यामिति, परीक्षण भार, और वर्गीकरण स्वीकृति की पुष्टि की जानी चाहिए।

Q2: सही व्यास और ग्रेड का चयन कैसे किया जाना चाहिए?

A2: पोत या परियोजना डिजाइन आधार, लागू चेन मानक, आवश्यक प्रूफ और ब्रेक लोड, उपकरण-संख्या या मूरिंग विश्लेषण, और विंडलास, चेन स्टॉपर, हॉज़ पाइप, एंकर, और कनेक्टिंग एक्सेसरीज़ के साथ संगतता का उपयोग करें। तालिका मान परीक्षण भार हैं, SWL नहीं।

Q3: क्या गैल्वेनाइजिंग, NDT, प्रूफ टेस्टिंग और क्लास सर्टिफिकेट स्वचालित रूप से शामिल हैं?

A3: नहीं। कोटेशन में गैल्वेनाइजिंग मानक और कोटिंग आवश्यकता, NDT विधि और आवृत्ति, प्रूफ और ब्रेक परीक्षण दायरा, गवाह, निर्माता अनुमोदन, अंकन, और प्रमाण पत्र जारीकर्ता को परिभाषित करना चाहिए। ये आइटम पुष्टि किए गए ऑर्डर और परियोजना निरीक्षण योजना के अनुसार आपूर्ति किए जाते हैं।
