स्टील पाइप निर्मित समुद्री क्रॉस बिट JIS F 2804-1976 जहाज लंगर बिट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मानक: | जेआईएस एफ 2804-1976 | नाममात्र व्यास: | 150 से 350 मिमी |
|---|---|---|---|
| तकनीकी मानक: | GB 10106-88 और JIS F2804-76 | सामग्री: | हल्का स्टील; स्टेनलेस स्टील |
| वज़न: | 33 से 186 किग्रा | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी-जीएल, एलआर, केआर, आईआरएस, आरएस, आदि | ||
| प्रमुखता देना: | JIS F 2804-1976 शिप क्रॉस बिट,माइल्ड स्टील शिप क्रॉस बिट्स,स्टेनलेस स्टील शिप क्रॉस बिट |
||
उत्पाद विवरण

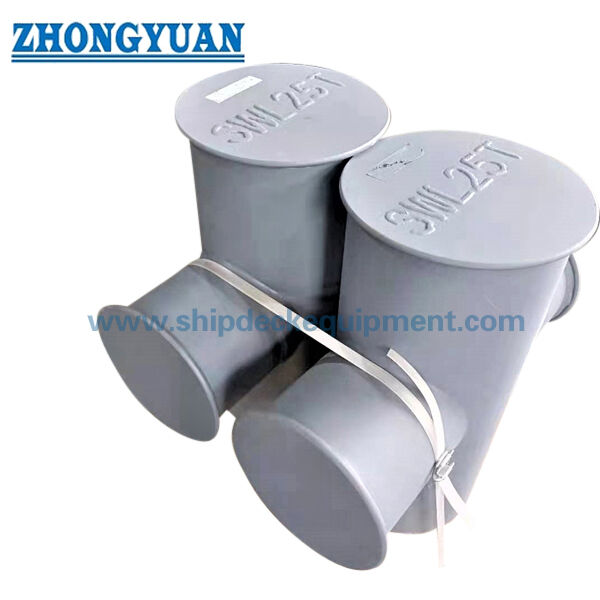

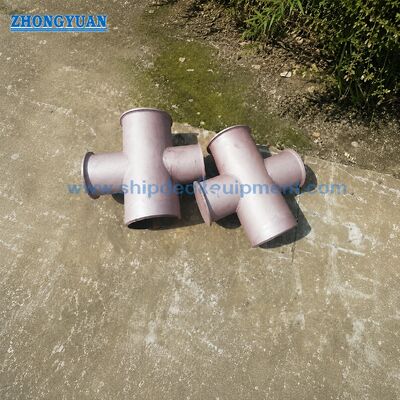

स्टील पाइप निर्मित समुद्री क्रॉस बिट JIS F 2804-1976 जहाज लंगर बिट
उत्पाद का अवलोकन
स्टील पाइप निर्मित समुद्री क्रॉस बिट एक डेक वेल्डेड मोरिंग फिटिंग है जो JIS F 2804-1976 के आधार पर है।यह एक ऊर्ध्वाधर मुख्य पाइप और एक क्षैतिज क्रॉस पाइप का उपयोग करता है ताकि जहाज के लंगर लाइनों के लिए एक स्पष्ट रस्सी लीड और पकड़ बिंदु प्रदान किया जा सकेउत्पाद को आम तौर पर लंगर डेक पर स्थापित किया जाता है और जहाज लंगर व्यवस्था, रस्सी व्यास, डेक सुदृढीकरण, वेल्डिंग विनिर्देश, कोटिंग प्रणाली के साथ चुना जाना चाहिए,और निरीक्षण की आवश्यकता.
इस पाइप निर्मित संस्करण के लिए, विनिर्माण फोकस वेल्डेड पाइप असेंबली है।डेक कनेक्शन परियोजना वेल्डिंग प्रक्रिया के अनुसार गहरी पैठ नाली वेल्डिंग के लिए bevel किनारों के साथ तैयार किया जाना चाहिएक्षैतिज पाइप और ऊर्ध्वाधर मुख्य पाइप को भी कंक्रीट-तैयार वेल्डेड जोड़ों के साथ इकट्ठा किया जाता है।निर्बाध या वेल्डेड स्टील पाइप बेहतर गोलता प्रदान कर सकते हैंयदि रस्सी के संपर्क क्षेत्र में एक निर्मित सीम मौजूद है, तो इसे रस्सी की स्थानीय क्षति को कम करने के लिए कपड़े पहने और चिकनी जमीन दी जानी चाहिए।
त्वरित विनिर्देश
• उत्पाद प्रकारः स्टील पाइप निर्मित समुद्री क्रॉस बिट्स → रस्सी पकड़ने और दिशा नियंत्रण के लिए डेक लंगर फिटिंग।
• मानकः JIS F 2804-1976 → नाममात्र व्यास, आयाम, वजन और लागू तार रस्सी व्यास के लिए संदर्भ।
• नाममात्र व्यास सीमाः 150 से 350 मिमी → आपूर्ति की गई तालिका में छोटे और मध्यम जहाजों के लंगर डेक व्यवस्था को शामिल करता है।
• निर्माणः ऊर्ध्वाधर मुख्य पाइप + क्षैतिज क्रॉस पाइप → वेल्डेड पाइप असेंबली के साथ क्रॉस-टाइप रस्सी पकड़ ज्यामिति।
• वेल्डिंग फोकसः कंक्रीट-तैयार डेक संयुक्त और पाइप-टू-पाइप संयुक्त → अनुमोदित WPS या परियोजना आवश्यकता के अनुसार गहरी पैठ वेल्डिंग का समर्थन करता है।
• रस्सी संरक्षण फोकसः स्टील पाइप गोल और जमीन चिकनी वेल्ड सीम → तेज स्थानीय संपर्क और रस्सी पहनने को कम करने में मदद करता है।
• वजन सीमाः 33 से 186 किलोग्राम → हैंडलिंग, डेक स्थापना योजना, पैकिंग और माल ढुलाई अनुमान के लिए उपयोगी।
• सतह उपचारः सा 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर, जस्ती, पॉलिश स्टेनलेस स्टील, या अनुकूलित खत्म → अंतिम प्रणाली को पोत विनिर्देश का पालन करना चाहिए।
मुख्य तकनीकी मापदंड
मुख्य वेबपेज JIS F 2804-1976 स्टील पाइप के लिए मुख्य पैरामीटर निर्मित समुद्री क्रॉस बिट्स। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा जाता है।रस्सी का व्यास आपूर्ति की गई तालिका से तार रस्सी का संदर्भ व्यास है और इसे SWL या MBL के रूप में नहीं पढ़ा जाना चाहिए.
| नाममात्र दिन. | आयाम ((मिमी) |
तार रस्सी डाय. |
|||||||
| H | h | बी | D | डी1 | डी2 | डी3 | वजन ((किलो) | ||
| 150 | 480 | 280 | 460 | 165 | 114 | 206 | 158 | 33 | 16 |
| 200 | 560 | 320 | 520 | 216 | 165 | 256 | 206 | 60 | 22 |
| 250 | 640 | 360 | 610 | 267 | 216 | 308 | 256 | 102 | 28 |
| 300 | 680 | 380 | 660 | 318 | 267 | 360 | 308 | 154 | 34 |
| 350 | 720 | 420 | 720 | 355 | 267 | 400 | 312 | 186 | 38 |
चयन और जांच गाइड
चरण 1: JIS F 2804-1976 स्टील पाइप की पुष्टि करें, जो कंटेनर ड्राइंग के अनुसार क्रॉस बिट्स और नाममात्र व्यास 150 से 350 के साथ निर्मित है।
चरण 2: लंगर लगाने की व्यवस्था, रस्सी का व्यास, रस्सी के नेतृत्व की दिशा, डेक स्थापना की स्थिति, और क्या आदेश नए निर्माण या प्रतिस्थापन के लिए है की पुष्टि करें।
चरण 3: डेक वेल्डिंग इंटरफेस, ब्वेल तैयारी, डेक सुदृढीकरण और किसी भी शिपयार्ड वेल्डिंग या एनडीटी आवश्यकता की पुष्टि करें।
चरण 4: सामग्री की आवश्यकता की पुष्टि करें: हल्के स्टील पाइप, स्टेनलेस स्टील पाइप, या परियोजना द्वारा आवश्यक अन्य ग्रेड; यदि निर्दिष्ट किया गया है तो पाइप की दीवार की मोटाई या पाइप शेड्यूल की भी पुष्टि करें।
चरण 5: सतह उपचार की पुष्टि करें: सा 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, अंतिम पेंट, जस्ती खत्म, दर्पण / साटन पॉलिश स्टेनलेस स्टील, या अनुकूलित खत्म।
चरण 6: उद्धरण से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, गवाह निरीक्षण, या परियोजना आवश्यकता के अनुसार वर्ग अनुमोदन।
चरण 7: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, जीए/स्थापना ड्राइंग और संदर्भ तस्वीरें उपलब्ध होने पर प्रदान करें।
संरचना
Steel pipe vertical main post | Horizontal cross pipe | Bevel-prepared pipe intersection weld | Deck welded base interface | Smooth rope-contact surface | Ground weld seam where required | Shop primer or specified surface finish
पाइप निर्माण, वेल्डिंग और रस्सी संरक्षण के फायदे
• इस्पात पाइप से बना निर्माण प्लेट रोल्ड पाइप निर्माण की तुलना में बेहतर गोलता प्रदान करता है, जो रस्सी-संपर्क ज्यामिति को चिकनी बनाए रखने में मदद करता है।
• डेक कनेक्शन को स्वीकृत WPS और परियोजना वेल्डिंग आवश्यकताओं के अनुसार गहरी पैठ वाले ग्रूव वेल्डिंग के लिए कंक्रीट किनारों के साथ तैयार किया जा सकता है।
• क्षैतिज क्रॉस पाइप और ऊर्ध्वाधर मुख्य पाइप को वेल्ड एक्सेस और संयुक्त स्थिरता में सुधार के लिए नियंत्रित कंक्रीट तैयारी के साथ इकट्ठा किया जाना चाहिए।
• रस्सी से संपर्क करने वाली सतहों के निकट स्थित वेल्ड सीम को बांधना, पीसना और चिकना करना चाहिए ताकि रस्सी को ऊंचा सीम, तेज किनारा या असमान बट जोड़ से क्षति न हो।
• डेक वेल्डेड इंस्टॉलेशन से मजबूत डेक संरचना में लंगर लगाने की शक्ति को स्थानांतरित किया जा सकता है; डेक के सुदृढीकरण और वेल्ड विवरणों की जांच शिपयार्ड या डिजाइन कार्यालय द्वारा की जानी चाहिए।
• 150 से 350 मिमी की नाममात्र व्यास सीमा एक स्पष्ट चयन पथ प्रदान करती है जब कंटेनर ड्राइंग JIS F 2804-1976 क्रॉस बिट्स आयामों को निर्दिष्ट करता है।
• सतह उपचार को शिपयार्ड की कोटिंग आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, जिसमें विशिष्टता के अनुसार दुकान प्राइमर, अंतिम पेंट, गैल्वेनाइज्ड फिनिश या स्टेनलेस स्टील पॉलिशिंग शामिल हैं।
• निरीक्षण और प्रमाण पत्र का दायरा आदेश की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है, लेकिन वर्ग प्रमाण पत्र या गवाह निरीक्षण को उद्धरण से पहले पुष्टि की जानी चाहिए।
कस्टम विशेषताएं
• मानकः JIS F 2804-1976 → उपयोग जब शिपयार्ड या मालिक विनिर्देश इस मानक क्रॉस बिट व्यवस्था के लिए कहता है।
• उत्पाद विन्यासः डेक लंगर लगाने के अनुप्रयोगों के लिए क्षैतिज क्रॉस पाइप के साथ स्टील पाइप निर्मित क्रॉस बिट → ऊर्ध्वाधर मुख्य पाइप।
• नाममात्र व्यासः 150 / 200 / 250 / 300 / 350 मिमी → पोत के चित्र, रस्सी के व्यास और डेक की व्यवस्था के अनुसार चुनें।
• सामग्रीः आपूर्ति किए गए विनिर्देश के अनुसार हल्के इस्पात या स्टेनलेस स्टील → उत्पादन से पहले सटीक ग्रेड और पाइप की दीवार की मोटाई की पुष्टि की जानी चाहिए।
• स्थापनाः डेक वेल्डेड → डेक सुदृढीकरण, वेल्ड तैयारी और स्थापना स्थिति को ड्राइंग द्वारा पुष्टि की जानी चाहिए।
• वेल्डिंग तैयारीः स्वीकृत WPS या परियोजना आवश्यकता के अनुसार बेवल-तैयार डेक संयुक्त और पाइप चौराहे → गहरी पैठ वेल्डिंग।
रस्सी संपर्क खत्मः चिकनी स्टील पाइप सतह और जमीन वेल्ड सीम जहां आवश्यक → संपर्क क्षेत्र में रस्सी पहनने को कम करने में मदद करता है।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, जस्ती, पॉलिश, या अनुकूलित खत्म → अंतिम कोटिंग कंटेनर विनिर्देश का पालन करती है।
• प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → वर्ग निरीक्षण और प्रमाण पत्र के स्तर की उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Mooring rope is led to the cross bitt → Rope turns around the smooth steel pipe body or cross pipe as arranged in the mooring plan → Local rope contact force is carried by the welded pipe assembly → Force is transferred through the deck welded base to the reinforced deck structure → Weld inspection and final coating are completed according to project requirement
आवेदन

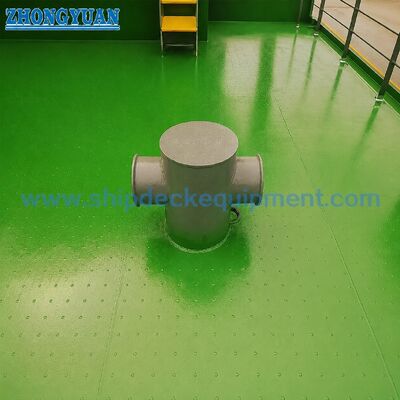

मालवाहक पोतें. टैंकर. थोक वाहक. कंटेनर पोतें. कार्यपोतें. टगबोट. डेक लंगर स्टेशन. नवनिर्माण परियोजनाएं. JIS F 2804 क्रॉस बिट्स की प्रतिस्थापन.
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या JIS F 2804 क्रॉस बिट टेबल SWL प्रदान करती है?
A1: दी गई तालिका में कोई SWL नहीं दिया गया है। तालिका में नाममात्र व्यास, मुख्य आयाम, वजन और संदर्भ तार रस्सी व्यास दिया गया है।तार रस्सी के व्यास को उत्पाद SWL या MBL के रूप में व्याख्या नहीं की जानी चाहिएचयन की जाँच लंगर लगाने की व्यवस्था, रस्सी के व्यास, डिजाइन भार, डेक सुदृढीकरण, वेल्ड विवरण और परियोजना अनुमोदन आवश्यकता के अनुसार की जानी चाहिए।
प्रश्न 2: इस क्रॉस बिट के लिए प्लेट रोल्ड पाइप के बजाय स्टील पाइप का उपयोग क्यों करें?
ए 2: स्टील पाइप आम तौर पर प्लेट रोल्ड पाइप की तुलना में बेहतर गोलता और एक साफ रस्सी-संपर्क सतह प्रदान करता है। प्लेट रोल्ड पाइप में एक अनुदैर्ध्य सीम या स्थानीय असमानता हो सकती है; यदि इसका उपयोग किया जाता है,सीम और बट वेल्ड क्षेत्र रस्सी क्षति को कम करने के लिए चिकनी जमीन होनी चाहिएअंतिम निर्माण परियोजना सामग्री और विनिर्माण आवश्यकताओं का पालन करना चाहिए।
Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?
A3: मानक, नाममात्र व्यास, सामग्री ग्रेड, पाइप की दीवार की मोटाई, यदि निर्दिष्ट हो, सतह उपचार, मात्रा, प्रमाणपत्र के दायरे, वेल्डिंग/निरीक्षण आवश्यकता, डेक स्थापना ड्राइंग की पुष्टि करेंडिलीवरी का स्थान, और आवश्यक वितरण समय।
