जेआईएस एफ 2026 क्षैतिज रोलर्स शिप मूरिंग उपकरण के साथ एक चार ट्यूब रोलर यूनिवर्सल फेयरलीड्स टाइप करें

नौसेना 4 रोलर यूनिवर्सल फेयरलीड जहाज लंगर रस्सी मार्गदर्शन के लिए JIS F 2026 प्रकार ए

उत्पाद का अवलोकन

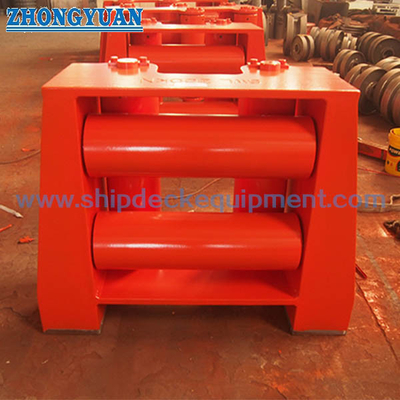

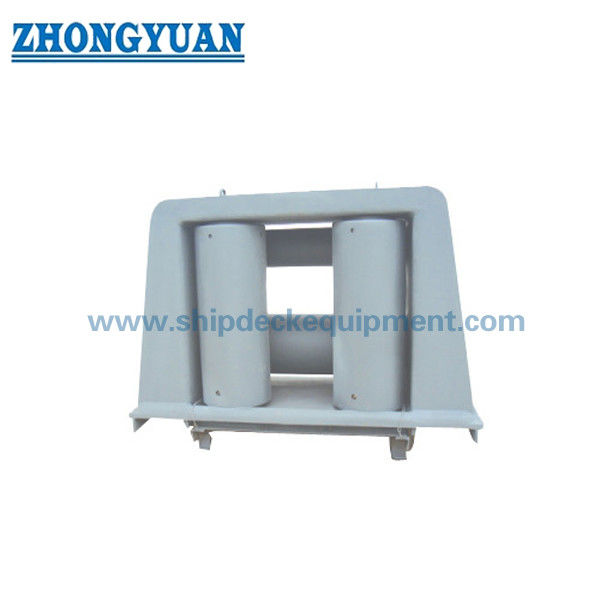

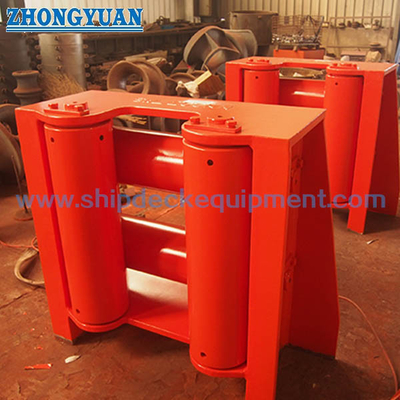

मरीन 4 रोलर यूनिवर्सल फेयरलीड एक मानक रोलर फेयरलीड है जिसका उपयोग जहाज के लंगर लगाने और डेक रस्सी मार्गदर्शन अनुप्रयोगों के लिए किया जाता है।यह दो ऊर्ध्वाधर रोलर्स और दो क्षैतिज रोलर्स का उपयोग विभिन्न दिशाओं से रस्सियों का मार्गदर्शन करने के लिए करता है, रस्सी और डेक संरचना के बीच प्रत्यक्ष घर्षण को कम करता है, और लंगर लगाने और लंगर लगाने के संचालन के दौरान रस्सी की सतह की सुरक्षा में मदद करता है।

3 रोलर फेयरलीड की तुलना में, 4 रोलर व्यवस्था अधिक पूर्ण क्षैतिज और ऊर्ध्वाधर रस्सी मार्गदर्शन प्रदान करती है। 5, 7 या 9 रोलर फेयरलीड की तुलना में, यह अधिक मानक है,सामान्य जहाज डेक व्यवस्थाओं के लिए सामान्य और लागत नियंत्रित समाधान, शिपयार्ड प्रतिस्थापन परियोजनाओं और नियमित लंगर रस्सी अग्रणी पदों। यह पृष्ठ JIS F 2026-1980 प्रकार ए डेटा के आधार पर चार ट्यूब रोलर सार्वभौमिक क्षैतिज रोलर्स के साथ fairleads के लिए प्रदान की है।.

त्वरित विनिर्देश

• उत्पाद प्रकारः 4 रोलर सार्वभौमिक फेयरलीड → सामान्य जहाज लंगर रस्सी मार्गदर्शन के लिए मानक और सामान्य रोलर फेयरलीड।

• मानक और प्रकारः JIS F 2026-1980 प्रकार A → उपयुक्त है जब परियोजना ड्राइंग के लिए इस जापानी मानक विन्यास की आवश्यकता होती है।

• रोलर व्यवस्थाः 2 ऊर्ध्वाधर रोलर + 2 क्षैतिज रोलर → उत्पाद को एक जटिल बहु-रोलर भारी शुल्क प्रकार के रूप में वर्णित किए बिना डेक की विभिन्न दिशाओं से रस्सी मार्गदर्शन प्रदान करता है।

• नाममात्र रोलर व्यासः 140 से 315 मिमी → रस्सी व्यास, डेक व्यवस्था और जहाज की लंगर डालने की रेखाचित्र के अनुसार चुनें।

• संदर्भ तार रस्सी का व्यासः 18 से 42.5 मिमी → प्रारंभिक चयन के लिए प्रयोग किया जाता है और इसे जहाज के लंगर की योजना के साथ जांचना चाहिए।

• तालिका से अनुमानित वजनः 184 से 1232 किलोग्राम → उठाने की योजना, पैकिंग, माल और शिपयार्ड हैंडलिंग की समीक्षा के लिए उपयोगी।

• सामग्री विकल्पः सी-एमएन स्टील, कोमल स्टील या स्टेनलेस स्टील → अंतिम सामग्री को परियोजना विनिर्देश और वर्ग की आवश्यकता का पालन करना चाहिए।

• सतह उपचारः Sa2.5 + एपॉक्सी दुकान प्राइमर, पॉलिश, गैल्वेनाइज या अनुकूलित खत्म → अंतिम कोटिंग पोत पेंटिंग प्रणाली से मेल खाना चाहिए।

मुख्य तकनीकी मापदंड

JIS F 2026 प्रकार A 4 रोलर यूनिवर्सल फेयरलीड के लिए मुख्य वेबपेज पैरामीटर। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा जाता है।आपूर्ति की गई तालिका में कुछ मूल्यों को ड्राइंग की पुष्टि की आवश्यकता प्रतीत होती है और बैकएंड अनुभाग में चिह्नित हैं.

* नाममात्र अंक 200 और 315 के लिए L1 मानों की आपूर्ति की गई रूप में प्रतिलिपि बनाई जाती है और उत्पादन उपयोग से पहले मूल JIS ड्राइंग या GA ड्राइंग के साथ पुष्टि की जानी चाहिए।

चयन और जांच गाइड

• चरण 1: उत्पाद प्रकार को JIS F 2026 प्रकार A 4 रोलर सार्वभौमिक फेयरलीड के रूप में पुष्टि करें, न कि 3 रोलर, 5 रोलर या 9 रोलर प्रकार।

• चरण 2: तार रस्सी के व्यास, रस्सी के नेतृत्व कोण, लिंच की स्थिति, डेक के उद्घाटन और लंगर की व्यवस्था के चित्र के अनुसार रोलर का नाममात्र व्यास चुनें।

• चरण 3: लोड आधार की सावधानीपूर्वक पुष्टि करें: आवश्यक SWL, रस्सी MBL, डिजाइन सुरक्षा कारक और वर्ग टिप्पणियों की जांच परियोजना ड्राइंग द्वारा की जानी चाहिए; रस्सी ब्रेक लोड को उत्पाद SWL के रूप में नहीं मानें।

• चरण 4: संरचना और स्थापना आवश्यकताओं की पुष्टि करें, जिसमें वेल्डेड या बोल्ट की गई नींव शामिल है, यदि निर्दिष्ट किया गया है, डेक सुदृढीकरण, रोलर निरीक्षण स्थान और स्नेहन पहुंच।

• चरण 5: सामग्री, रोलर सामग्री, शाफ्ट/बुशिंग/बीयरिंग आवश्यकता, सतह उपचार, कोटिंग सिस्टम और संक्षारण वातावरण की पुष्टि करें।

• चरण 6: मात्रा, पोत का प्रकार, स्थापना स्थान, प्रमाण पत्र की आवश्यकता, गंतव्य, आवश्यक वितरण समय, चित्र और संदर्भ तस्वीरें प्रदान करें यदि उपलब्ध हो।

संरचना

वेल्डेड स्टील फ्रेम ∙ दो ऊर्ध्वाधर रोलर्स ∙ दो क्षैतिज रोलर्स ∙ रोलर शाफ्ट ∙ बुशिंग / असर स्थिति ∙ रस्सी संपर्क रोलर सतह ∙ बेस फाउंडेशन ∙ समुद्री कोटिंग सतह

डिजाइन / इंजीनियरिंग / गुणवत्ता लाभ

• मानक 4-रोलर व्यवस्था 5, 7 या 9 रोलर फेयरलीड की तुलना में संरचना को सरल रखते हुए बुनियादी 3-रोलर लेआउट की तुलना में अधिक पूर्ण रस्सी मार्गदर्शन प्रदान करती है।

• क्षैतिज और ऊर्ध्वाधर रोलर्स सामान्य डेक दिशाओं से रस्सी को निर्देशित करने में मदद करते हैं और स्थिर इस्पात किनारों के खिलाफ प्रत्यक्ष घर्षण को कम करते हैं।

• रोलर सतह खत्म, शाफ्ट संरेखण और मुक्त रोटेशन लंगर ऑपरेशन के दौरान रस्सी पहनने को कम करने के लिए महत्वपूर्ण नियंत्रण बिंदु हैं।

• यह संरचना सामान्य जहाज के लंगर स्टेशनों, लिंच रस्सी मार्गदर्शन पदों और शिपयार्ड प्रतिस्थापन परियोजनाओं के लिए उपयुक्त है जहां एक मानक सार्वभौमिक फेयरलीड की आवश्यकता होती है।

• निरीक्षण, स्नेहन और रखरखाव तक पहुंच व्यवस्था के डिजाइन के दौरान विचार किया जाना चाहिए ताकि सेवा के दौरान रोलर्स को सुचारू रूप से घूमते रहें।

• सतह उपचार को शिपयार्ड कोटिंग स्पेसिफिकेशन के अनुरूप बनाया जा सकता है, जिसमें विशिष्टता के अनुसार दुकान प्राइमर, समुद्री टॉप कोट, गैल्वेनाइज्ड फिनिश या स्टेनलेस स्टील फिनिश शामिल हैं।

कस्टम विशेषताएं

• मानकः JIS F 2026-1980 → उपयोग जब शिपयार्ड ड्राइंग या विनिर्देश जापानी मानक फेयरलीड आयामों के लिए कहता है।

• प्रकारः प्रकार A → आपूर्ति उत्पाद विवरण के अनुसार क्षैतिज रोलर्स के साथ चार ट्यूब रोलर सार्वभौमिक फेयरलीड।

• रोलर मात्राः 4 रोलर्स → सामान्य लंगर रस्सी मार्गदर्शन पदों के लिए मानक सार्वभौमिक विन्यास।

• रोलर व्यवस्थाः 2 ऊर्ध्वाधर + 2 क्षैतिज रोलर → विभिन्न डेक दिशाओं से रस्सी मार्गदर्शन का समर्थन करता है।

• नाममात्र रोलर व्यासः 140 / 160 / 180 / 200 / 250 / 315 मिमी → रस्सी व्यास, स्थापना स्थान और पोत ड्राइंग के अनुसार चयन करें।

• SWL: प्रोजेक्ट ड्राइंग द्वारा पुष्टि की जानी चाहिए → उद्धरण और उत्पादन से पहले लोड शब्दावली की पुष्टि की जानी चाहिए।

• सामग्रीः सी-एमएन स्टील, कोमल स्टील या स्टेनलेस स्टील → अंतिम सामग्री खरीद विनिर्देश और निरीक्षण आवश्यकताओं का पालन करती है।

• असर प्रकारः बुशिंग, असर या स्व-चिकित्सीय असर वैकल्पिक → रखरखाव वरीयता और सेवा की स्थिति के अनुसार पुष्टि की जानी चाहिए।

• सतह उपचारः Sa2.5 ब्लास्टिंग + एपॉक्सी दुकान प्राइमर, पॉलिश, गैल्वेनाइज्ड या अनुकूलित कोटिंग → अंतिम प्रणाली पोत पेंटिंग विनिर्देश का पालन करती है।

• प्रमाणपत्र की आवश्यकताः परियोजना की आवश्यकता के अनुसार उपलब्ध → वर्ग प्रमाणपत्र का दायरा आदेश, निरीक्षण योजना और वर्ग अनुमोदन प्रक्रिया के अधीन है।

यह कैसे काम करता है

Rope leaves winch or mooring position → Rope contacts horizontal or vertical roller according to lead angle → Rollers rotate to reduce sliding friction → Rope direction is guided across the deck arrangement → Load is transferred to the foundation and deck structure

आवेदन

Ship mooring system | Deck rope guiding | Berthing operation | Winch rope guiding | General cargo vessel | Bulk carrier | Container vessel | Tugboat | Workboat | Dredger | Crane ship | Piling boat | Shipyard repair project

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता और वर्गीकरण समाज की मंजूरी प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: 4 रोलर फेयरलीड को 3 रोलर फेयरलीड से अलग क्या बनाता है?

A1: एक 4 रोलर फेयरलीड में आमतौर पर ऊर्ध्वाधर और क्षैतिज रोलर्स का संयोजन होता है, इसलिए रस्सी को मूल 3 रोलर व्यवस्था की तुलना में अधिक पूर्ण मार्गदर्शन प्राप्त होता है।यह सामान्य डेक लंगर की स्थिति के लिए उपयुक्त है जहां रस्सी विभिन्न दिशाओं से दृष्टिकोण कर सकते हैं.

Q2: 5, 7 या 9 रोलर फेयरलीड के बजाय 4 रोलर प्रकार का चयन कब किया जाना चाहिए?

A2: 4 रोलर प्रकार का चयन करें जब जहाज को नियमित लंगर रस्सी मार्गदर्शन के लिए एक मानक, सामान्य और लागत नियंत्रित सार्वभौमिक फेयरलीड की आवश्यकता होती है। 5, 7 या 9 रोलर प्रकार का चयन केवल तब करें जब रस्सी पथ,लीड कोण सीमा या पोत की व्यवस्था के लिए एक अधिक जटिल बहु-रोलर मार्गदर्शन लेआउट की आवश्यकता होती है.

Q3: क्या इस टेबल से SWL को तय किया जा सकता है?

A3: नहीं. आपूर्ति की गई तालिका आयाम, संदर्भ तार रस्सी व्यास, उद्घाटन आकार और वजन देता है. SWL या लोड आधार परियोजना ड्राइंग, रस्सी MBL द्वारा पुष्टि की जानी चाहिए,उद्धरण या उत्पादन से पहले सुरक्षा कारक और वर्ग की आवश्यकता.
