सीबी * 3062 टाइप ई नाइन रोलर्स यूनिवर्सल फेयरलीड सेंट लॉरेंस फेयरलीड शिप मूरिंग उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| मॉडल प्रकार: | ई टाइप करें | सामग्री: | सी-एमएन स्टील, माइल्ड स्टील, स्टेनलेस स्टील |
|---|---|---|---|
| मानक: | सीबी*3062-79 | रोलर नं.: | 9 रोलर्स |
| स्टील केबल व्यास: | 19.5मिमी~68.0मिमी | नायलॉन रस्सी के व्यास: | 36मिमी~100मिमी |
| वज़न: | 302 किग्रा ~ 6432 किग्रा | सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना | ||
| प्रमुखता देना: | CB*3062 यूनिवर्सल फेयरलीड,जहाज के लिए लंगर लगाने का उपकरण सार्वभौमिक फेयरलीड,नौ रोलर्स यूनिवर्सल फेयरलीड |
||
उत्पाद विवरण
शिप मूरिंग और टोइंग के लिए मरीन 9 रोलर फ़ेयरलीड | सीबी*3062 टाइप ई यूनिवर्सल रोलर फेयरलीड
उत्पाद अवलोकन
सीबी*3062 टाइप ई मरीन 9 रोलर फेयरलीड जहाज लंगर डालने, रस्सा रस्सी मार्गदर्शन और बहु-दिशा रस्सी लीड व्यवस्था के लिए एक सार्वभौमिक रोलर फेयरलीड है। इसे फ्रीबोर्ड डेक के जहाज के किनारे पर फिट किया गया है और रस्सी और निश्चित डेक संरचना के बीच सीधे घर्षण को कम करते हुए सात दिशाओं से रस्सियों का मार्गदर्शन करने के लिए चार क्षैतिज रोलर्स के साथ पांच ऊर्ध्वाधर रोलर्स का उपयोग किया जाता है।
सामान्य तीन-रोलर या चार-रोलर फेयरलीड की तुलना में, टाइप ई नौ-रोलर व्यवस्था जटिल मूरिंग स्टेशनों, टग और वर्कबोट डेक लेआउट, ऑफशोर समर्थन पोत व्यवस्था और नौसेना या वाणिज्यिक जहाज अनुप्रयोगों के लिए एक व्यापक रस्सी मार्गदर्शक लिफाफा प्रदान करती है। उत्पाद का उपयोग आपूर्ति की गई व्यास सीमा के अनुसार स्टील वायर रस्सियों और नायलॉन रस्सियों के साथ किया जा सकता है; पोत ड्राइंग और परियोजना की आवश्यकता के अनुसार अंतिम लोड आधार, डेक सुदृढीकरण, वेल्डिंग विवरण, असर व्यवस्था, कोटिंग प्रणाली और प्रमाणपत्र दायरे की पुष्टि की जानी चाहिए।
त्वरित विशिष्टताएँ
• उत्पाद प्रकार: टाइप ई यूनिवर्सल नौ-रोलर फ़ेयरलीड → जहाज के लंगर और खींचने की व्यवस्था के लिए मल्टी-डायरेक्शन रस्सी गाइडिंग।
• मानक: सीबी*3062-79 → प्रकार ई पदनाम, रोलर व्यवस्था, मुख्य आयाम, रस्सी व्यास सीमा और वजन के लिए संदर्भ।
• रोलर व्यवस्था: 5 ऊर्ध्वाधर रोलर्स + 4 क्षैतिज रोलर्स → सात दिशाओं से रस्सी मार्गदर्शन का समर्थन करता है और रस्सी के घर्षण को कम करने में मदद करता है।
• लागू रस्सी रेंज: स्टील वायर रस्सी 19.5-68.0 मिमी और नायलॉन रस्सी 36-100 मिमी → आपूर्ति की गई तालिका के भीतर विभिन्न मूरिंग रस्सी चयन के लिए उपयुक्त।
• वजन सीमा: 302-6432 किलोग्राम → शिपयार्ड हैंडलिंग, डेक स्थापना योजना, पैकिंग और माल ढुलाई अनुमान के लिए महत्वपूर्ण।
• सामग्री विकल्प: सी-एमएन स्टील, माइल्ड स्टील, या स्टेनलेस स्टील → अंतिम सामग्री ग्रेड की पुष्टि ड्राइंग, विनिर्देश और प्रमाणपत्र आवश्यकता द्वारा की जानी चाहिए।
• सतह का उपचार: एसए 2.5 ब्लास्टिंग + संदर्भ के रूप में एक परत एपॉक्सी शॉप प्राइमर → निर्दिष्ट होने पर पॉलिश, गैल्वेनाइज्ड, या अनुकूलित समुद्री कोटिंग पर चर्चा की जा सकती है।
• प्रमाणपत्र का दायरा: वर्गीकरण प्रमाणपत्रों को परियोजना की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है → जब तक कि आदेश में पुष्टि न हो जाए, इसे डिफ़ॉल्ट आपूर्ति के रूप में नहीं माना जाएगा।
मुख्य तकनीकी पैरामीटर
सीबी*3062-79 टाइप ई नौ-रोलर यूनिवर्सल फेयरलीड के लिए मुख्य वेबपेज चयन डेटा। जब तक अन्यथा न कहा जाए, आयाम मिमी में हैं।
| स्टील रस्सी दीया. (मिमी) | नायलॉन की रस्सी दीया। (मिमी) | रोलर दीया. डी (मिमी) | दस्ता दीया. डी (मिमी) | कुल मिलाकर एल (मिमी) | कुल मिलाकर बी (मिमी) | कुल मिलाकर एच (मिमी) | वजन (किग्रा) |
| 19.5 | 36 | 100 | 40-0.5 | 944 | 324 | 508 | 302 |
| 22.5 | 40 | 120 | 50-0.5 | 1048 | 384 | 552 | 464 |
| 26 | 45 | 130 | 55-0.5 | 1106 | 415 | 606 | 596 |
| 32 | 70 | 150 | 65-0.5 | 1250 | 475 | 670 | 883 |
| 34.5 | 80 | 160 | 70-0.5 | 1340 | 507 | 710 | 1048 |
| 37.5 | 85 | 180 | 80-0.5 | 1450 | 571 | 770 | 1229 |
| 43 | 95 | 200 | 90-0.5 | 1596 | 632 | 920 | 1911 |
| 52 | 100 | 230 | 100-0.5 | 1746 | 723 | 910 | 2675 |
| 60.5 | पुष्टि की | 260 | 120-0.5 | 1990 | 815 | 1000 | 3887 |
| 68 | पुष्टि की | 320 | 150-0.5 | 2330 | 997 | 1130 | 6432 |
चयन एवं पूछताछ गाइड
चरण 1: सीबी*3062-79 टाइप ई नौ-रोलर यूनिवर्सल फेयरलीड और आवश्यक स्टील वायर रस्सी या नायलॉन रस्सी व्यास की पुष्टि करें।
चरण 2: रस्सी लीड दिशा, शिपसाइड/फ्रीबोर्ड डेक स्थापना स्थिति, मूरिंग व्यवस्था, और क्या फेयरलीड नए निर्माण या प्रतिस्थापन के लिए है, इसकी पुष्टि करें।
चरण 3: पोत ड्राइंग के अनुसार डिज़ाइन लोड आधार, रस्सी एमबीएल, संदर्भ एसडब्ल्यूएल आवश्यकता, डेक सुदृढीकरण, वेल्डिंग इंटरफ़ेस और उपलब्ध स्थापना स्थान की पुष्टि करें।
चरण 4: सामग्री ग्रेड, रोलर/शाफ्ट/बेयरिंग या बुशिंग आवश्यकता, स्नेहन व्यवस्था और संक्षारण सुरक्षा आवश्यकता की पुष्टि करें।
चरण 5: सतह के उपचार, अंतिम कोटिंग प्रणाली, गैल्वेनाइज्ड या स्टेनलेस स्टील विकल्प, मात्रा, वितरण गंतव्य और आवश्यक डिलीवरी समय की पुष्टि करें।
चरण 6: कोटेशन से पहले प्रमाणपत्र और निरीक्षण दायरे की पुष्टि करें, जिसमें निर्माता प्रमाणपत्र, सामग्री प्रमाणपत्र, वर्ग प्रमाणपत्र, गवाह निरीक्षण, या परियोजना-विशिष्ट अनुमोदन आवश्यकता शामिल है।
संरचना
वेल्डेड/फैब्रिकेटेड फेयरलीड फ्रेम | 5 ऊर्ध्वाधर रोलर्स | 4 क्षैतिज रोलर्स | रोलर शाफ्ट | बियरिंग या बुशिंग स्थिति की पुष्टि की जानी है | रस्सी-संपर्क रोलर सतहें | शिपसाइड डेक इंस्टालेशन इंटरफ़ेस | समुद्री कोटिंग या निर्दिष्ट सतह उपचार
मूरिंग, टोइंग और इंजीनियरिंग लाभ
• नौ-रोलर लेआउट ऊर्ध्वाधर और क्षैतिज रस्सी-संपर्क सतहों को जोड़ता है, जो इसे जटिल रस्सी लीड कोणों के लिए उपयुक्त बनाता है जहां रस्सी विभिन्न डेक दिशाओं से आ सकती है।
• फ्री-टर्निंग रोलर्स फेयरलीड बॉडी के खिलाफ स्लाइडिंग घर्षण को कम करने में मदद करते हैं और मूरिंग या टोइंग ऑपरेशन के दौरान स्टील वायर रस्सी और नायलॉन रस्सी सतहों के लिए बेहतर सुरक्षा का समर्थन करते हैं।
• टाइप ई व्यवस्था सामान्य तीन-रोलर या चार-रोलर फेयरलीड की तुलना में व्यापक मार्गदर्शक रेंज प्रदान करती है, जो सीमित रस्सी संरेखण नियंत्रण वाले शिपसाइड मूरिंग स्टेशनों के लिए उपयोगी है।
• रोलर, शाफ्ट और बियरिंग/बुशिंग क्षेत्रों को निरीक्षण, स्नेहन और रखरखाव पहुंच के लिए डिज़ाइन किया जाना चाहिए ताकि जहाज संचालन के दौरान रोलर रोटेशन विश्वसनीय बना रहे।
• फ़ेयरलीड का चयन रस्सी के व्यास, रस्सी एमबीएल, लीड कोण, डेक सुदृढीकरण, वेल्डिंग विवरण और वर्ग निरीक्षण आवश्यकता के साथ किया जाना चाहिए; रस्सी तोड़ने वाले भार को सीधे उत्पाद एसडब्ल्यूएल के रूप में नहीं माना जाना चाहिए।
• सतह की तैयारी और कोटिंग का मिलान पोत पेंटिंग विनिर्देश के साथ किया जा सकता है, जबकि विशेष संक्षारण या रखरखाव आवश्यकताओं के लिए स्टेनलेस स्टील या गैल्वेनाइज्ड सतह के उपचार पर चर्चा की जा सकती है।
• परियोजना की आवश्यकता और वर्ग अनुमोदन प्रक्रिया के अनुसार वर्गीकरण निरीक्षण, सामग्री पता लगाने की क्षमता और गवाह परीक्षण की व्यवस्था की जा सकती है।
कस्टम विशेषताएँ
• मानक: सीबी*3062-79 → जब पोत ड्राइंग या शिपयार्ड विनिर्देश इस सार्वभौमिक रोलर फेयरलीड मानक की मांग करता है तो इसका उपयोग करें।
• प्रकार: टाइप ई → पांच लंबवत और चार क्षैतिज रोलर्स के साथ नौ-रोलर कॉन्फ़िगरेशन।
• रस्सी अनुकूलता: स्टील वायर रस्सी और नायलॉन रस्सी → आपूर्ति की गई रस्सी व्यास सीमा और पोत मूरिंग डिजाइन के अनुसार चयन करें।
• स्थापना स्थिति: फ़्रीबोर्ड डेक के जहाज़ के किनारे → डेक सुदृढीकरण और वेल्डिंग इंटरफ़ेस की जांच शिपयार्ड या डिज़ाइन कार्यालय द्वारा की जानी चाहिए।
• लोड आधार: पुष्टि की जानी चाहिए → एसडब्ल्यूएल, रस्सी एमबीएल, सुरक्षा कारक और परीक्षण आवश्यकता को परियोजना विनिर्देश और वर्ग अनुमोदन का पालन करना चाहिए।
• सामग्री: सी-एमएन स्टील / माइल्ड स्टील / स्टेनलेस स्टील → उत्पादन से पहले अंतिम ग्रेड और सामग्री प्रमाणपत्र दायरे की पुष्टि की जानी चाहिए।
• रोलर रखरखाव: निरीक्षण और स्नेहन पहुंच की पुष्टि की जानी चाहिए → मुक्त रोलर रोटेशन को बनाए रखने और रस्सी के घिसाव को कम करने के लिए महत्वपूर्ण है।
• भूतल उपचार: एसए 2.5 ब्लास्टिंग + संदर्भ के रूप में एपॉक्सी शॉप प्राइमर → अंतिम कोटिंग, गैल्वनाइजिंग, पॉलिशिंग, या अन्य उपचार ग्राहक की आवश्यकता के अनुसार होता है।
• प्रमाणपत्र की आवश्यकता: परियोजना की आवश्यकता के अनुसार उपलब्ध → उद्धरण से पहले प्रमाणपत्र प्रकार और वर्ग गवाह के दायरे की पुष्टि की जानी चाहिए।
यह काम किस प्रकार करता है
डेक दिशा से मूरिंग या टोइंग रस्सी आती है → रस्सी ऊर्ध्वाधर और / या क्षैतिज रोलर्स से संपर्क करती है → स्लाइडिंग घर्षण को कम करने के लिए रोलर्स घूमते हैं → रस्सी को आवश्यक लीड पथ के माध्यम से निर्देशित किया जाता है → संपर्क बल को फेयरलीड फ्रेम के माध्यम से प्रबलित डेक संरचना में स्थानांतरित किया जाता है
अनुप्रयोग
वाणिज्यिक जहाज | नौसेना के जहाज | अपतटीय सहायता पोत | टगबोट्स | वर्कबोट्स | शिपसाइड मूरिंग स्टेशन | रस्सा रस्सी गाइड स्थिति | नव निर्माण एवं प्रतिस्थापन परियोजनाएँ
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री का पता लगाने की क्षमता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।
ड्राइंग एवं तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या रस्सी के व्यास की सीमा उत्पाद SWL के समान है?
A1: नहीं। आपूर्ति की गई तालिका लागू स्टील वायर रस्सी और नायलॉन रस्सी व्यास रेंज, आयाम और वजन प्रदान करती है। रस्सी एमबीएल, डिजाइन सुरक्षा कारक, लीड कोण, डेक सुदृढीकरण, वेल्ड विवरण और वर्ग की आवश्यकता के अनुसार एसडब्ल्यूएल या संदर्भ भार की अलग से पुष्टि की जानी चाहिए।
Q2: तीन-रोलर या चार-रोलर फ़ेयरलीड के बजाय नौ-रोलर फ़ेयरलीड का चयन क्यों करें?
ए2: नौ-रोलर फ़ेयरलीड का उपयोग तब किया जाता है जब रस्सी का मार्ग कई दिशाओं से बदलता है और मूरिंग स्टेशन को व्यापक मार्गदर्शक रेंज की आवश्यकता होती है। ऊर्ध्वाधर और क्षैतिज रोलर्स का संयोजन रस्सी के घर्षण को कम करने में मदद करता है और जटिल डेक व्यवस्था के तहत रस्सी पथ स्थिरता में सुधार करता है।
Q3: कोटेशन से पहले किस जानकारी की आवश्यकता है?
A3: मानक और प्रकार, रस्सी का व्यास, रस्सी का प्रकार, लोड आधार, सामग्री ग्रेड, सतह के उपचार, मात्रा, स्थापना ड्राइंग, प्रमाण पत्र की आवश्यकता, वितरण गंतव्य और आवश्यक वितरण समय की पुष्टि करें। मौजूदा फेयरलीड की तस्वीरें या चित्र प्रतिस्थापन परियोजनाओं के लिए सहायक होते हैं।
| स्टील की रस्सी दीया. |
नायलॉन की रस्सी दीया. |
ई | एफ | डी | डी | एल | एल1 | एल2 | एल3 | बी | बी 1 | बी2 | एच | एच 1 | वज़न (किग्रा) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0.5 | 944 | 716 | 300 | 844 | 324 | 194 | 108 | 508 | 250 | 302 |
| 22.5 | 40 | 200 | 150 | 120 | 50-0.5 | 1048 | 776 | 320 | 928 | 384 | 232 | 128 | 552 | 270 | 464 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 1106 | 810 | 330 | 976 | 415 | 250 | 138 | 606 | 310 | 596 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 1250 | 910 | 370 | 1100 | 475 | 288 | 158 | 670 | 330 | 883 |
| 34.5 | 80 | 240 | 200 | 160 | 70-0.5 | 1340 | 980 | 400 | 1180 | 507 | 308 | 168 | 710 | 360 | 1048 |
| 37.5 | 85 | 240 | 200 | 180 | 80-0.5 | 1450 | 1040 | 420 | 1270 | 571 | 345 | 190 | 770 | 380 | 1229 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1596 | 1146 | 460 | 1396 | 632 | 385 | 210 | 920 | 410 | 1911 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1746 | 1236 | 490 | 1516 | 723 | 445 | 240 | 910 | 450 | 2675 |
| 60.5 | - | 300 | 240 | 260 | 120-0.5 | 1990 | 1410 | 560 | 1730 | 815 | 500 | 270 | 1000 | 500 | 3887 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 2330 | 1630 | 640 | 2010 | 997 | 620 | 330 | 1130 | 570 | 6432 |

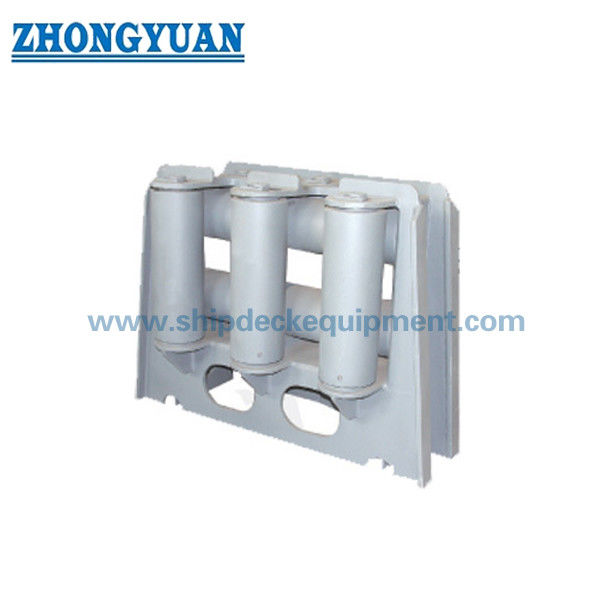

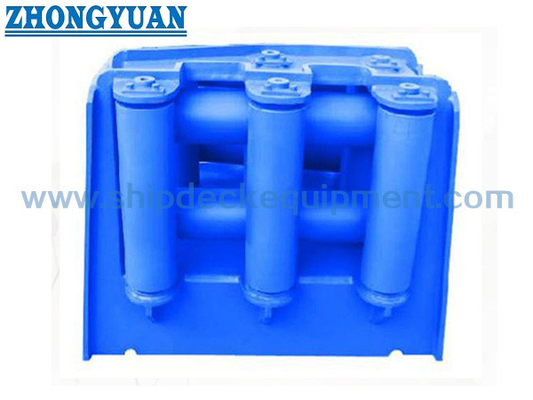

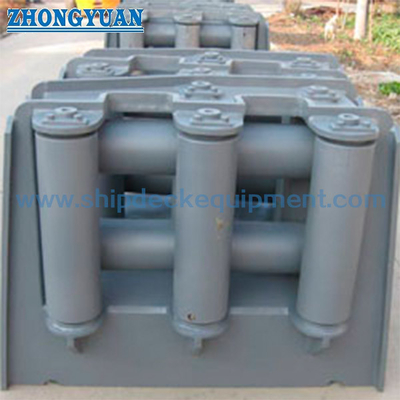

सीबी*3062 प्रकार ई नाइन रोलर्स यूनिवर्सल फेयरलीड सेंट लॉरेंस फेयरलीड शिप मूरिंग उपकरण का चित्रण
