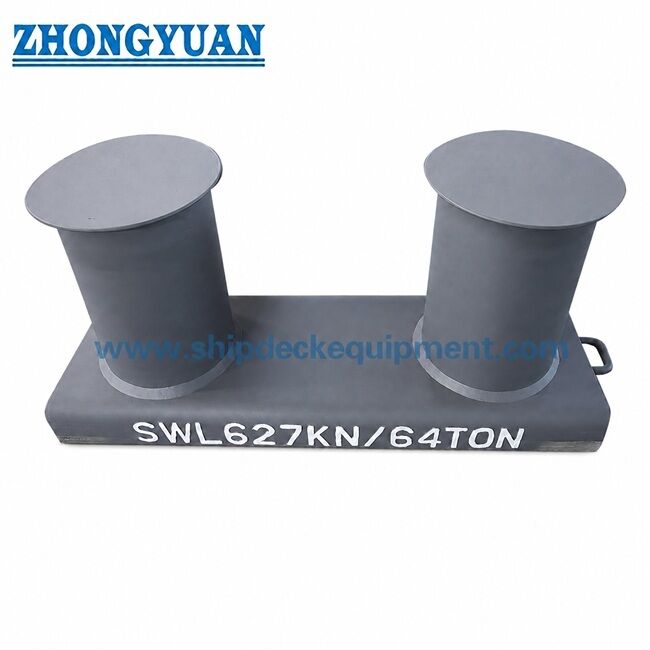

चौड़ा आधार डबल बिट लंगर bollard GB / T 554-2008 प्रकार जहाज डेक लंगर के लिए ए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| तकनीकी मानक: | जीबी554-2008 टाइप ए | सामग्री: | सी-एमएन स्टील, स्टेनलेस स्टील, आइसब्रेकर के लिए विशेष स्टील की आपूर्ति भी कर सकता है |
|---|---|---|---|
| नाममात्र व्यास: | 100 से 800 मिमी | वज़न: | 19 से 3071 किग्रा |
| सतह का उपचार: | Sandblasting S2.5 + Epoxy Shop Primer की एक परत, जस्ती, पॉलिश, अनुकूलित सतह उपचार उपलब्ध है। | एसडब्ल्यूएल रेंज: | SWL रेंज: 29KN- 981KN |
| वर्गीकरण प्रमाण पत्र: | सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आदि | ||
| प्रमुखता देना: | जीबी/टी ५५४-२००८ जहाज मूरिंग बोलार्ड्स,टाइप ए शिप मूरिंग बोलार्ड्स,जीबी/टी ५५४-२००८ समुद्री मूरिंग बोलार्ड्स |
||
उत्पाद विवरण
चौड़ा आधार डबल बिट लंगर bollard GB / T 554-2008 प्रकार जहाज डेक लंगर के लिए ए
उत्पाद का अवलोकन
GB/T 554-2008 प्रकार A चौड़ा आधार डबल बिट लंगर bollard एक डेक वेल्डेड जहाज लंगर फिटिंग है जिसका उपयोग जहाज के डेक पर लंगर लाइनों को सुरक्षित करने के लिए किया जाता है।इस प्रकार ए विन्यास एक व्यापक आधार पर दो ऊर्ध्वाधर बिट्स का उपयोग करता है, जिससे लंगर लगाने की लाइन को बोलार्ड के चारों ओर घुमाया जा सके, जबकि आधार लंगर लगाने की प्रतिक्रिया को वेल्डेड डेक संरचना में स्थानांतरित करता है।
निर्मित इस्पात निर्माण के लिए, बिट्स इस्पात पाइप या पाइप में लुढ़की हुई और फिर वेल्डेड इस्पात प्लेट से बनाए जा सकते हैं।पाइप-टू-बेस संयुक्त और डेक वेल्डिंग इंटरफेस को परियोजना ड्राइंग के अनुसार कॉवल ग्रूव और गहरी पैठ वेल्डिंग के साथ तैयार किया जाना चाहिएवेल्ड सीम और रस्सी-संपर्क क्षेत्रों को ऑपरेशन के दौरान लंगर रस्सी को नुकसान पहुंचाने के जोखिम को कम करने के लिए चिकनी और कपड़े पहने जाने चाहिए।
त्वरित विनिर्देश
• उत्पाद प्रकारः जहाज के डेक के लिए चौड़े आधार वाला डबल बिट लंगर लगाना → डेक वेल्डेड लंगर लगाना।
• मानक और प्रकारः GB/T 554-2008 प्रकार A → प्रकार A व्यापक आधार बोलार्ड आयामों, SWL रेंज और मानक पदनाम के लिए संदर्भ।
• नाममात्र व्यास सीमाः 100 से 800 मिमी → छोटे डेक फिटिंग को बड़े जहाज के लंगर लगाने के स्थान तक कवर करता है।
• मानक SWL रेंजः 29 से 981 kN → जहाज के लंगर लगाने की गणना, रस्सी की व्यवस्था और परियोजना ड्राइंग द्वारा चयनित; रस्सी तोड़ने वाले भार के साथ मिश्रण न करें।
• निर्माण: निर्मित स्टील पाइप या रोल्ड स्टील प्लेट पाइप → पाइप सीम और रस्सी-संपर्क क्षेत्रों को वेल्डिंग के बाद चिकनी कपड़े पहने जाने चाहिए।
• आधार का रूपः उत्पादन और स्थापना से पहले व्यापक वेल्डेड आधार → डेक सुदृढीकरण, वेल्ड विवरण और लाइन लीड कोण की पुष्टि की जानी चाहिए।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + एक परत एपॉक्सी दुकान प्राइमर के रूप में संदर्भ → अंतिम कोटिंग, गैल्वनाइजिंग, पॉलिश स्टेनलेस स्टील, या अन्य खत्म परियोजना की आवश्यकताओं के अनुसार।
• अनुमानित वजन सीमाः 19 से 3,071 किलोग्राम → हैंडलिंग, शिपयार्ड स्थापना योजना, पैकिंग और फ्रेट अनुमान के लिए उपयोगी।
मुख्य तकनीकी मापदंड
GB/T 554-2008 प्रकार A चौड़े आधार वाले डबल बिट मोरिंग बोलार्ड के लिए मुख्य वेबपेज पैरामीटर। आयाम मिमी में हैं जब तक कि अन्यथा नहीं कहा गया है। वेबसाइट चयन के लिए तालिका सरल है;विस्तृत निर्माण आयामों और वेल्डिंग विवरण आधिकारिक मानक ड्राइंग और परियोजना-अनुमोदित स्थापना ड्राइंग के साथ जाँच की जानी चाहिए.
|
नाममात्र दिन |
मानक SWL (kN) |
बिट डी/डी1 (मिमी) |
ऊंचाई H / H1 (मिमी) |
चौड़ा आधार A × B × L (मिमी) |
वजन (किलो) |
|---|---|---|---|---|---|
| 100 | 29 | 114 / 145 | १९६ / १५० | 250 × 165 × 415 | 19 |
| 125 | 39 | 140 / 180 | 246 / 190 | 315 × 195 × 540 | 29 |
| 160 | 49 | 168 / 210 | 316 / 250 | 400 × 225 × 670 | 45 |
| 200 | 78 | 219 / 270 | 378 / 300 | 500 × 290 × 860 | 80 |
| 250 | 118 | 273 / 335 | 470 / 380 | 630 × 360 × 1,065 | 141 |
| 315 | 196 | 325 / 390 | 597 / 480 | 800 × 430 × 1,300 | 264 |
| 355 | 255 | 351 / 420 | 663 / 530 | 890 × 480 × 1,475 | 358 |
| 400 | 314 | 402 / 480 | 749 / 600 | 1,000 × 550 × 1,630 | 499 |
| 450 | 382 | 450 / 545 | 841 / 680 | 1,130 × 620 × 1,840 | 680 |
| 500 | 451 | 508 / 610 | 928 / 750 | 1,250 × 690 × 2,040 | 911 |
| 560 | 549 | 560 / 670 | 1,025 / 830 | 1,380 × 750 × 2,240 | 1208 |
| 630 | 686 | 610 / 730 | 1,152 / 940 | 1,570 × 820 × 2,510 | 1601 |
| 710 | 804 | 712 / 840 | 1291/1050 | 1,750 × 960 × 2,840 | 2252 |
| 800 | 981 | 813 / 940 | 1,480 / 1,200 | 2,000 × 1,100 × 3,240 | 3071 |
चयन और जांच गाइड
चरण 1: GB/T 554-2008 प्रकार A चौड़े आधार वाले डबल बिट लंगर bollard और 100 से 800 मिमी के नाममात्र व्यास की पुष्टि करें।
चरण 2: आवश्यक मानक SWL, लंगर लाइन दिशा, रस्सी का आकार, लाइन लीड कोण, और बिट्स के चारों ओर लपेटने की व्यवस्था की पुष्टि करें।
चरण 3: स्थापना की स्थिति, डेक सुदृढीकरण, कम्बल ग्रूव आवश्यकता, पाइप-टू-बेस वेल्ड विवरण और शिपयार्ड वेल्डिंग जिम्मेदारी की पुष्टि करें।
चरण 4: सामग्री की आवश्यकता की पुष्टि करेंः सी-एमएन स्टील, स्टेनलेस स्टील या विशेष स्टील यदि निर्दिष्ट हो तो कम तापमान / बर्फ वर्ग के अनुप्रयोग के लिए।
चरण 5: सतह उपचार की पुष्टि करें: दुकान प्राइमर, पूर्ण समुद्री कोटिंग प्रणाली, जस्ती खत्म, पॉलिश स्टेनलेस स्टील, या ग्राहक द्वारा निर्दिष्ट खत्म।
चरण 6: उद्धरण से पहले प्रमाण पत्र के दायरे की पुष्टि करें: निर्माता प्रमाण पत्र, सामग्री प्रमाण पत्र, वर्ग प्रमाण पत्र, वेल्डिंग निरीक्षण, या परियोजना की आवश्यकता के अनुसार गवाह निरीक्षण।
चरण 7: मात्रा, आवेदन पोत का प्रकार, वितरण का स्थान, आवश्यक वितरण समय, जीए ड्राइंग, डेक स्थापना ड्राइंग या संदर्भ तस्वीरें प्रदान करें यदि उपलब्ध हो।
संरचना
Two vertical steel pipe bitts | Wide welded base plate | Bitt cap / cover plate | Stiffeners according to size | Bevelled pipe-to-base welded joint | Deck welding interface | Ground smooth rope-contact surface | Shop primer or specified final coating
विनिर्माण, वेल्डिंग और इंजीनियरिंग के फायदे
• टाइप ए चौड़े आधार का डिज़ाइन, सम्मिलित या सरल बोलार्ड व्यवस्थाओं की तुलना में एक बड़ा डेक संपर्क क्षेत्र प्रदान करता है, जिससे शिपयार्ड को प्रबलित डेक संरचना में लंगर लगाने की शक्ति को स्थानांतरित करने में मदद मिलती है।
• निर्मित स्टील पाइप या रोल्ड स्टील प्लेट पाइप निर्माण नियंत्रित वेल्डिंग, आयामी समायोजन और परियोजना-विशिष्ट सामग्री चयन के लिए उपयुक्त है।
• पाइप-टू-बेस जोड़ों को प्रोजेक्ट ड्राइंग के अनुसार कॉवल ग्रूव और गहरी पैठ वाले वेल्ड के साथ तैयार किया जा सकता है, जो मुख्य लोड-ट्रांसफर क्षेत्र में मजबूत वेल्डेड निरंतरता का समर्थन करता है।
• पाइप के अनुदैर्ध्य सीम, टोपी के किनारों और बाहरी रस्सी-संपर्क वाले क्षेत्रों को निर्माण के बाद चिकनी और कपड़े पहने जाने चाहिए ताकि लंगर रस्सी के साथ तेज स्थानीय संपर्क को कम किया जा सके।
• 100 से 800 मिमी के मानक आकार की सीमा शिपयार्डों को पोत के लंगर लगाने के लेआउट, SWL आवश्यकता, डेक स्थान और हैंडलिंग वजन के साथ बोलार्ड आकार को मेल खाने की अनुमति देती है।
• जीबी/टी 554-2008 मानक सूचना भी खरीद के दौरान सामग्री की पुष्टि, निर्माण की जांच, उपस्थिति निरीक्षण, अंकन और संक्षारण सुरक्षा योजना का समर्थन करती है।
• वर्गीकृत नवनिर्मित या प्रतिस्थापन परियोजनाओं के लिए, सामग्री की ट्रेस करने की क्षमता, वेल्डिंग प्रक्रिया, निरीक्षण के दायरे और डेक सुदृढीकरण को उत्पादन से पहले पुष्टि की जानी चाहिए, न कि माना जाना चाहिए।
कस्टम विशेषताएं
• मानकः GB/T 554-2008 → जब शिपयार्ड या मालिक विनिर्देश चीनी मानक समुद्री लंगर bollards की आवश्यकता होती है।
• प्रकारः प्रकार A चौड़ा आधार डबल बिट → डेक वेल्डेड लंगर स्टेशनों के लिए उपयुक्त है जिन्हें व्यापक आधार पदचिह्न की आवश्यकता होती है।
• नाममात्र व्यासः 100/125/160/200/250/315/355/400/450/500/560/630/710/800 मिमी → SWL, पोत ड्राइंग और स्थापना स्थान द्वारा चयन करें।
• मानक SWL: 29 से 981 kN → को आपूर्ति की गई मानक तालिका से बोलार्ड सुरक्षित कार्य भार के रूप में माना जाना चाहिए, रस्सी तोड़ने के भार के रूप में नहीं।
• निर्माणः स्टील पाइप या रोल्ड स्टील प्लेट पाइप वेल्डेड असेंबली → अंतिम पाइप स्रोत और सीम उपचार उत्पादन से पहले पुष्टि की जानी चाहिए।
• वेल्डिंग आवश्यकताः निर्दिष्ट के अनुसार बेवल तैयारी और गहरी पैठ वेल्डिंग → पाइप-टू-बेस वेल्ड और डेक वेल्ड विवरण परियोजना ड्राइंग और WPS का पालन करना चाहिए।
• रस्सी सुरक्षाः जमीन चिकनी वेल्ड सीम और संपर्क सतह → bollard शरीर और टोपी क्षेत्रों में रस्सी घर्षण को कम करने में मदद करता है।
• सतह उपचारः Sa 2.5 ब्लास्टिंग + इपॉक्सी दुकान प्राइमर संदर्भ के रूप में → अंतिम कोटिंग या गैल्वनाइजिंग पोत पेंटिंग विनिर्देश का पालन करता है।
• प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → वर्ग अनुमोदन, गवाह निरीक्षण, और सामग्री प्रमाण पत्र को उद्धरण से पहले पुष्टि की जानी चाहिए।
यह कैसे काम करता है
Mooring line approaches the deck bollard → Rope is turned around the two bitts according to the mooring arrangement → Load is transferred from the bitts to the wide welded base → Deck welds and reinforced deck structure carry the mooring reaction → Inspection and final coating are completed according to project requirement
आवेदन
मालवाहक जहाज़ टैंकर थोक वाहक कंटेनर जहाज़ टग बोट बार्गेज काम की नावें जहाज डेक लंगर स्टेशन नई इमारत परियोजनाएं प्रतिस्थापन और मरम्मत परियोजनाएं
प्रमाणपत्र और लाभ
प्रमाणपत्रों को परियोजना की आवश्यकता, निरीक्षण के दायरे, सामग्री की ट्रेस करने की क्षमता, वेल्डिंग की आवश्यकता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

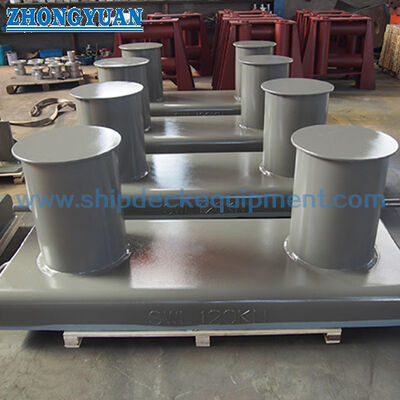

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: सही GB/T 554 प्रकार A बोलार्ड आकार का चयन कैसे किया जाए?
A1: आवश्यक बोलार्ड SWL, जहाज की लंगर लगाने की व्यवस्था, रस्सी का आकार, लाइन लीड कोण, डेक स्थान और शिपयार्ड स्थापना ड्राइंग के अनुसार नाममात्र व्यास का चयन करें।डेक सुदृढीकरण और वेल्डिंग विवरण जहाज डिजाइनर या शिपयार्ड द्वारा जाँच की जानी चाहिए.
प्रश्न 2: क्या मानक स्टील पाइप के बजाय इस टाइप ए बोलार्ड को रोल्ड स्टील प्लेट पाइप से निर्मित किया जा सकता है?
A2: हाँ, जब परियोजना विनिर्देश द्वारा अनुमति दी जाती है तो इस पर चर्चा की जा सकती है। पाइप स्टील पाइप या पाइप में रोल्ड और वेल्डेड स्टील प्लेट से बनाया जा सकता है,लेकिन अनुदैर्ध्य सीम और रस्सी संपर्क क्षेत्र चिकनी पहना जाना चाहिए, और उत्पादन से पहले सामग्री/वेल्डिंग अनुमोदन की पुष्टि की जानी चाहिए।
Q3: क्या तालिका में SWL रस्सी तोड़ने के भार के समान है?
A3: नहीं. तालिका SWL bollard सुरक्षित काम कर रहे भार है कि लंगर चयन के लिए इस्तेमाल किया जाता है. रस्सी MBL, लंगर लाइन डिजाइन भार, परीक्षण भार,और डेक संरचनात्मक डिजाइन बोलार्ड SWL के साथ मिश्रित नहीं किया जाना चाहिए जब तक परियोजना विनिर्देश स्पष्ट रूप से संबंध को परिभाषित करता है.
