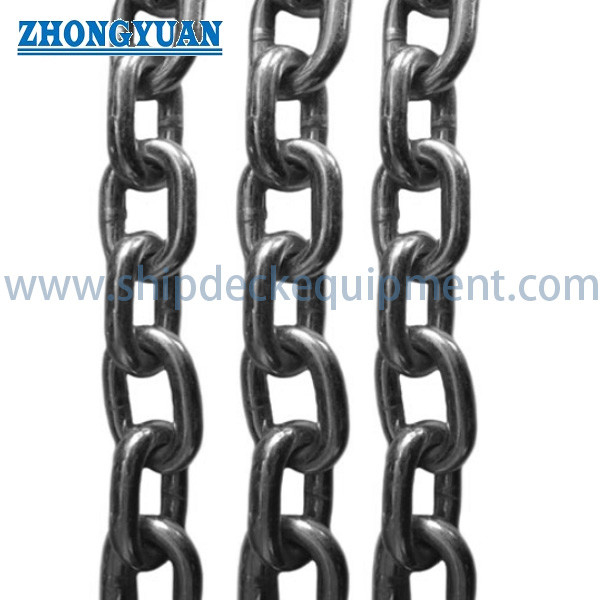

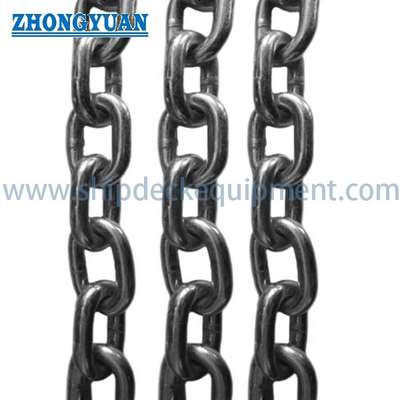

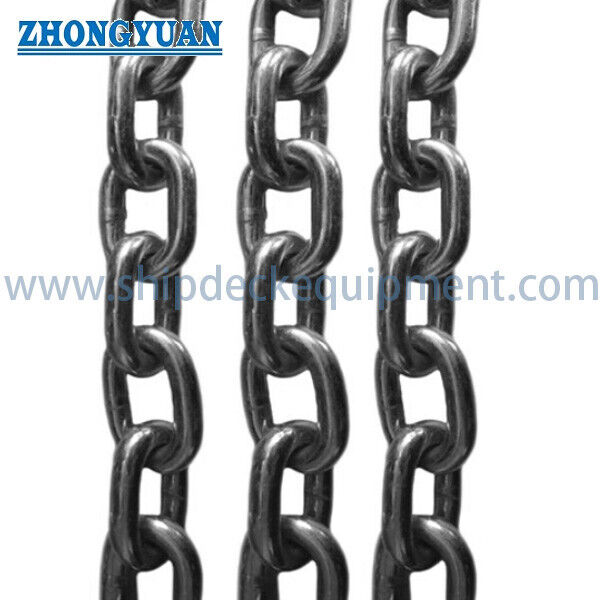

ग्रेड 80 शॉर्ट लिंक फिशिंग चेन

ग्रेड 80 शॉर्ट लिंक फिशिंग चेन | 7-20 मिमी हीट-ट्रीटेड अलॉय स्टील ट्रॉल चेन

उत्पाद अवलोकन

ग्रेड 80 शॉर्ट लिंक फिशिंग चेन एक कॉम्पैक्ट वेल्डेड अलॉय-स्टील चेन है जो वाणिज्यिक मछली पकड़ने और ट्रॉल गियर असेंबली के लिए आपूर्ति की जाती है, जहां नियंत्रित लिंक ज्यामिति, उच्च न्यूनतम ब्रेकिंग बल, घर्षण प्रतिरोध और संगत मछली पकड़ने के गियर के साथ विश्वसनीय कनेक्शन की आवश्यकता होती है। सूचीबद्ध आकार बार व्यास के लगभग तीन गुना की एक छोटी पिच का उपयोग करते हैं, जिससे चेन कॉम्पैक्ट रखने और मछली पकड़ने के गियर व्यवस्था के भीतर अत्यधिक लिंक आंदोलन को कम करने में मदद मिलती है।

यह पृष्ठ आपूर्ति की गई पैरामीटर तालिका में 7 × 21 मिमी से 20 × 60 मिमी की सत्यापित सीमा को कवर करता है। चयन चेन व्यास, पिच, अंदर और बाहर की चौड़ाई, प्रति मीटर द्रव्यमान, न्यूनतम ब्रेकिंग बल, आवश्यक तैयार लंबाई, अंत कनेक्शन, मछली पकड़ने के कर्तव्य और संक्षारण जोखिम पर आधारित होना चाहिए। ग्रेड 80 फिशिंग चेन को प्रमाणित लिफ्टिंग चेन, एंकर चेन, या मूरिंग चेन के रूप में वर्णित नहीं किया जाना चाहिए जब तक कि एक अलग लागू मानक, प्रूफ-टेस्ट कार्यक्रम, अंकन प्रणाली और प्रमाण पत्र का दायरा सहमत न हो।

त्वरित विनिर्देश

• उत्पाद प्रकार: वेल्डेड शॉर्ट लिंक फिशिंग चेन → वाणिज्यिक मछली पकड़ने और ट्रॉल गियर असेंबली के लिए कॉम्पैक्ट चेन ज्यामिति।
• सूचीबद्ध आकार सीमा: 7 × 21 से 20 × 60 मिमी → छह सत्यापित आकार 7 से 20 मिमी तक के नाममात्र बार व्यास के साथ।
• सामग्री: हीट-ट्रीटेड अलॉय स्टील → सामग्री ग्रेड, रासायनिक संरचना, हीट-ट्रीटमेंट स्थिति और कठोरता सीमा की पुष्टि की जानी है।
• न्यूनतम ब्रेकिंग बल: 53 से 440 kN → सीधे तनाव में परीक्षण की गई नई सीधी चेन के लिए बैच चयन मान; यह अनुमत सेवा भार नहीं है।
• प्रति मीटर द्रव्यमान: 1.09 से 8.85 किग्रा/मी → गियर वजन, हैंडलिंग लोड, शिपिंग द्रव्यमान और कुल चेन मात्रा की गणना के लिए उपयोगी।
• शॉर्ट-लिंक ज्यामिति: पिच लगभग 3d → कॉम्पैक्ट रूटिंग और निर्दिष्ट शैकल, स्विवेल, रिंग, या फिशिंग-गियर फिटिंग के साथ संगतता का समर्थन करता है।
• सतह फिनिश: बेयर, ब्लैकेंड, पेंटेड, या अन्य स्वीकृत कोटिंग → समुद्री जोखिम, घर्षण, कोटिंग मोटाई और आयामी फिट पर विचार किया जाना चाहिए।
• आपूर्ति आधार: कट लंबाई, निरंतर लंबाई, अंत फिटिंग, अंकन, परीक्षण दस्तावेज, और तीसरे पक्ष के निरीक्षण की पुष्टि के अनुसार आदेश के दायरे के अनुसार।

मुख्य तकनीकी पैरामीटर

चेन ज्यामिति और कनेक्शन फिट

• नाममात्र आकार बार व्यास d × पिच p के रूप में व्यक्त किया जाता है। सभी छह सूचीबद्ध आकार p = 3d का उपयोग करते हैं, जो इस पृष्ठ पर उपयोग की जाने वाली परिभाषित कॉम्पैक्ट ज्यामिति है।
• अंदर की चौड़ाई नियंत्रित करती है कि शैकल, रिंग, स्विवेल, हुक, कनेक्टर, या अन्य फिशिंग-गियर घटक बिना फंसे प्रवेश कर सकते हैं और घूम सकते हैं या नहीं।
• बाहरी चौड़ाई गाइड, पॉकेट, चेन बॉक्स, रोलर्स, नेट गियर और अन्य आसपास के उपकरणों के माध्यम से निकासी को प्रभावित करती है।
• संगत फिटिंग को केवल नाममात्र चेन व्यास के बजाय वास्तविक पिन व्यास, जबड़े की चौड़ाई, आर्टिक्यूलेशन आवश्यकता और लोड रेटिंग द्वारा चुना जाना चाहिए।
• चेन को मुड़ा हुआ, लिंक के पार साइड-लोडेड, अनुपयुक्त त्रिज्या पर तेज मोड़ा हुआ, या अंडरसाइज़्ड फिटिंग के माध्यम से जुड़ा हुआ नहीं होना चाहिए।
• यदि चेन को पॉकेट व्हील, जिप्सी, कैलिब्रेटेड ड्राइव, या विशेष गाइड से गुजरने की आवश्यकता है, तो आयामी सहनशीलता और कैलिब्रेशन आवश्यकता को अलग से पुष्टि की जानी चाहिए।

मछली पकड़ने का कर्तव्य, घर्षण और सेवा जीवन

• वाणिज्यिक मछली पकड़ने की चेन बार-बार होने वाली गति, प्रभाव, घर्षण, खारे पानी, डेक संपर्क और मछली पकड़ने के संचालन से संदूषण के संपर्क में आती है। चयन को केवल न्यूनतम ब्रेकिंग बल के बजाय वास्तविक कर्तव्य को ध्यान में रखना चाहिए।
• शॉर्ट लिंक एक कॉम्पैक्ट और अपेक्षाकृत स्थिर चेन रूप प्रदान करते हैं, लेकिन घर्षण इंटरलिंक संपर्क क्षेत्रों और शैकल, रिंग, स्विवेल, या नेट फिटिंग के साथ कनेक्शन बिंदुओं पर केंद्रित हो सकता है।
• डिजाइन को तेज स्टील किनारों पर निरंतर रगड़ने, अत्यधिक शॉक लोडिंग, गंभीर मरोड़ और समानांतर चेन पैरों के बीच असंतुलित लोडिंग से बचना चाहिए।
• निरीक्षण अंतराल को ऑपरेटिंग घंटे, कैच चक्र, समुद्र तल संपर्क, संक्षारण जोखिम और देखे गए घर्षण को प्रतिबिंबित करना चाहिए। लम्बे, टूटे हुए, मुड़े हुए, गहराई से संक्षारित, या स्थानीय रूप से घिसे हुए लिंक को सेवा से हटा दिया जाना चाहिए।
• सेवानिवृत्ति मानदंड, अनुमत व्यास हानि, बढ़ाव सीमा, और मरम्मत नीति खरीदार की मछली पकड़ने के गियर प्रक्रिया या सहमत उत्पाद मानक का पालन करना चाहिए। क्षतिग्रस्त हीट-ट्रीटेड चेन को अनुमोदित निर्माता प्रक्रिया के बिना फील्ड-वेल्डेड नहीं किया जाना चाहिए।
• समुद्र में खोई हुई चेन परित्यक्त मछली पकड़ने के गियर बन सकती है। तैयार लंबाई, कनेक्शन सुरक्षा, अंकन, निरीक्षण और वसूली प्रक्रियाओं को जहाज ऑपरेटर की गियर-प्रबंधन प्रथाओं के साथ समन्वित किया जाना चाहिए।

सामग्री, वेल्डिंग और हीट ट्रीटमेंट

• अलॉय-स्टील बार ग्रेड 80 प्रदर्शन के लिए ताकत और मजबूती का आधार प्रदान करता है, लेकिन सटीक स्टील रसायन और सफाई आवश्यकता खरीद विनिर्देश में बताई जानी चाहिए।
• प्रत्येक लिंक को अंतिम हीट ट्रीटमेंट से पहले बनाया और विद्युत रूप से वेल्ड किया जाता है, जो विशिष्ट ग्रेड 80 चेन उत्पादन में होता है। वास्तविक प्रक्रिया मार्ग और उपकरण योग्यता को आपूर्तिकर्ता के साथ पुष्टि की जानी चाहिए।
• क्वेंचिंग और टेम्परिंग आमतौर पर ग्रेड 80 अलॉय चेन के लिए ताकत, मजबूती, लचीलापन और घर्षण प्रतिरोध के आवश्यक संतुलन को प्राप्त करने के लिए उपयोग किए जाते हैं।
• वेल्ड-ज़ोन गुणवत्ता महत्वपूर्ण है क्योंकि लिंक वेल्ड सीधे तन्यता लोड पथ का हिस्सा बनता है। प्रक्रिया नियंत्रण, दृश्य निरीक्षण, आयामी जांच और यांत्रिक परीक्षण दोनों आधार सामग्री और वेल्डेड लिंक को कवर करना चाहिए।
• शब्द 'हीट रेसिस्टेंट' का उपयोग सामान्य सेवा दावे के रूप में नहीं किया जाना चाहिए। अधिकतम और न्यूनतम ऑपरेटिंग तापमान और गर्मी के संपर्क के बाद किसी भी लोड में कमी को शासी उत्पाद मानक के विरुद्ध पुष्टि की आवश्यकता होती है।
• फील्ड हीटिंग, फ्लेम कटिंग, अनियंत्रित वेल्डिंग, या हॉट स्ट्रेटनिंग हीट-ट्रीटेड गुणों को बदल सकती है और लिखित तकनीकी अनुमोदन के बिना नहीं की जानी चाहिए।

समुद्री मछली पकड़ने की सेवा के लिए सतह सुरक्षा

• बेयर या पॉलिश की गई चेन मूल लिंक आयामों को बनाए रखती है लेकिन सीमित संक्षारण सुरक्षा प्रदान करती है और इसलिए उचित भंडारण, रखरखाव और निरीक्षण की आवश्यकता होती है।
• ब्लैकेंड या पेंटेड फिनिश किफायती अस्थायी सुरक्षा और आसान दृश्य पहचान प्रदान करते हैं, हालांकि इंटरलिंक संपर्क बिंदुओं पर घर्षण धीरे-धीरे कोटिंग को हटा देगा।
• कोटिंग सिस्टम, ड्राई-फिल्म मोटाई, लचीलापन, प्रभाव प्रतिरोध और कनेक्शन क्लीयरेंस पर प्रभाव को परिभाषित करने पर छिड़काव कोटिंग पर चर्चा की जा सकती है।
• हॉट-डिप गैल्वनाइजिंग और इलेक्ट्रोप्लेटिंग को इस पृष्ठ पर मानक ग्रेड 80 फिनिश के रूप में प्रस्तुत नहीं किया गया है। हीट-ट्रीटेड अलॉय चेन पिकलिंग, प्लेटिंग, गैल्वनाइजिंग तापमान, या हाइड्रोजन-संबंधित गिरावट से प्रभावित हो सकती है।
• किसी भी गैल्वेनाइज्ड या प्लेटेड ग्रेड 80 फिशिंग चेन के लिए निर्माता-अनुमोदित प्रक्रिया, आयामी समीक्षा, पोस्ट-ट्रीटमेंट सत्यापन और ब्रेकिंग-फोर्स मानों की निरंतर वैधता की पुष्टि की आवश्यकता होती है।
• चयनित फिनिश को रंग, तैयारी ग्रेड, कोटिंग मोटाई, मरम्मत विधि, पैकेजिंग सुरक्षा और किसी भी अनकोटेड संपर्क या पहचान क्षेत्रों के साथ बताया जाना चाहिए।

गुणवत्ता नियंत्रण और परीक्षण दस्तावेज

• आने वाली सामग्री नियंत्रण में स्टील ग्रेड सत्यापन, गर्मी / बैच पहचान, रासायनिक संरचना और सामग्री प्रमाण पत्र समीक्षा शामिल हो सकती है।
• उत्पादन नियंत्रण में बार व्यास, पिच, अंदर की चौड़ाई, बाहर की चौड़ाई, लिंक आकार, वेल्ड स्थिति, सतह की स्थिति और तैयार लंबाई शामिल होनी चाहिए।
• प्रक्रिया स्थिरता प्रदर्शित करने के लिए आवश्यक होने पर हीट-ट्रीटमेंट रिकॉर्ड और कठोरता जांच शामिल की जा सकती है।
• प्रूफ टेस्टिंग, सैंपल ब्रेकिंग-फोर्स टेस्टिंग, बेंड टेस्टिंग, एलॉन्गेशन मेजरमेंट, फटीग टेस्टिंग, या मेटलोग्राफिक एग्जामिनेशन को खरीदार या शासी उत्पाद मानक द्वारा निर्दिष्ट किया जाना चाहिए।
• आपूर्ति की गई न्यूनतम ब्रेकिंग फोर्स एक विनाशकारी परीक्षण मान है, न कि एक ऑपरेटिंग परीक्षण लोड। परीक्षण विधि, नमूना मात्रा, परीक्षण आवृत्ति और स्वीकृति मानदंड को कोटेशन से पहले सहमत होना चाहिए।
• दस्तावेज़ीकरण में निर्माता का प्रमाण पत्र, सामग्री प्रमाण पत्र, आयामी निरीक्षण रिपोर्ट, बैच परीक्षण रिपोर्ट, हीट-ट्रीटमेंट रिकॉर्ड, और तीसरे पक्ष के गवाह रिपोर्ट आदेश के अनुसार शामिल हो सकते हैं।

चयन और पूछताछ गाइड

चरण 1: मछली पकड़ने के गियर के भीतर आवेदन की स्थिति की पुष्टि करें, जैसे ट्रॉल रिगिंग, नेट गियर कनेक्शन, वेटिंग व्यवस्था, डेक-हैंडलिंग असेंबली, या अन्य ड्राइंग-परिभाषित कर्तव्य।

चरण 2: नाममात्र आकार d × p, आवश्यक तैयार लंबाई, मात्रा, चेन द्रव्यमान, न्यूनतम ब्रेकिंग बल, और परियोजना सुरक्षा या डिजाइन कारक की पुष्टि करें।

चरण 3: सभी मिलान फिटिंग और क्लीयरेंस प्रदान करें: शैकल पिन व्यास, जबड़े की चौड़ाई, रिंग या स्विवेल आयाम, कनेक्टर ग्रेड, और कोई भी गाइड, रोलर, पॉकेट व्हील, या भंडारण सीमा।

चरण 4: सामग्री ग्रेड, हीट ट्रीटमेंट, ऑपरेटिंग तापमान, संक्षारण वातावरण, आवश्यक सतह फिनिश, रंग, कोटिंग मोटाई और पैकेजिंग की पुष्टि करें।

चरण 5: परीक्षण और दस्तावेज़ीकरण की पुष्टि करें: सामग्री प्रमाण पत्र, प्रूफ टेस्ट, बैच ब्रेक टेस्ट, फटीग टेस्ट, आयामी रिपोर्ट, तीसरे पक्ष के निरीक्षण, अंकन, और पता लगाने की क्षमता।

चरण 6: मछली पकड़ने वाले जहाज का प्रकार, गियर ड्राइंग, तस्वीरें, आवश्यक डिलीवरी लंबाई, अंत फिटिंग, गंतव्य, डिलीवरी का समय, और क्या चेन नए गियर के लिए है या मौजूदा चेन के प्रतिस्थापन के लिए है, प्रदान करें।

कस्टम विशेषताएँ

• चेन प्रकार: शॉर्ट लिंक वेल्डेड फिशिंग चेन → यह पृष्ठ केवल कॉम्पैक्ट 3d-पिच ज्यामिति को कवर करता है।
• ग्रेड: 80 → सटीक शासी मानक, अलॉय-स्टील विनिर्देश, और यांत्रिक-गुण आवश्यकताओं की पुष्टि की जानी है।
• नाममात्र आकार: 7 × 21 / 10 × 30 / 13 × 39 / 16 × 48 / 19 × 57 / 20 × 60 मिमी → लोड, गियर वजन, और फिटिंग संगतता द्वारा चयन करें।
• न्यूनतम ब्रेकिंग बल: 53-440 kN → सहमत प्रत्यक्ष-तनाव परीक्षण के तहत नई चेन पर लागू होता है; सेवा लोड या लिफ्टिंग WLL नहीं है।
• सुरक्षा / डिजाइन कारक: न्यूनतम 4 आपूर्तिकर्ता द्वारा कहा गया → अंतिम अनुमत ऑपरेटिंग लोड मछली पकड़ने के गियर डिजाइनर और अनुमोदित ऑपरेटिंग प्रक्रिया द्वारा स्थापित किया जाना चाहिए।
• सतह फिनिश: बेयर / ब्लैकेंड / पेंटेड / स्वीकृत कस्टम कोटिंग → गैल्वनाइजिंग या प्लेटिंग के लिए अलग तकनीकी पुष्टि की आवश्यकता होती है।
• लंबाई और अंत फिटिंग: ऑर्डर के अनुसार → कट लंबाई, टुकड़ों की संख्या, अंत-लिंक व्यवस्था, कनेक्टर, और अनुमत लंबाई सहनशीलता प्रदान करें।
• दस्तावेज़ीकरण: खरीद विनिर्देश के अनुसार → आपूर्तिकर्ता QMS प्रमाण पत्र, उत्पाद परीक्षण रिपोर्ट, और तीसरे पक्ष के निरीक्षण अलग दस्तावेज हैं।

यह कैसे काम करता है

मछली पकड़ने के गियर का लोड एक संगत कनेक्टर के माध्यम से प्रवेश करता है → कॉम्पैक्ट शॉर्ट लिंक वेल्डेड अलॉय-स्टील चेन के माध्यम से सीधे तन्यता बल संचारित करते हैं → चेन द्रव्यमान और ज्यामिति निर्दिष्ट गियर व्यवस्था में योगदान करते हैं → अंत कनेक्शन लोड को अगले मछली पकड़ने के गियर घटक में स्थानांतरित करता है

अनुप्रयोग

वाणिज्यिक मछली पकड़ने के गियर | ट्रॉल गियर असेंबली | नेट रिगिंग और वेटिंग पोजीशन | मछली पकड़ने वाले जहाज के डेक गियर कनेक्शन | एक्वाकल्चर उपकरण जब सिस्टम डिजाइनर द्वारा अनुमोदित हो | मौजूदा ड्राइंग से मेल खाने वाली प्रतिस्थापन चेन

प्रमाणन और दस्तावेज़ीकरण

ISO 9001 प्रमाणन आपूर्तिकर्ता की गुणवत्ता प्रबंधन प्रणाली से संबंधित है और अपने आप में उत्पाद प्रमाण पत्र नहीं है। CE दस्तावेज़ीकरण केवल तभी लागू होता है जब चेन को EU बाजार में लागू कानून के दायरे में रखा जाता है और आवश्यक अनुरूपता मूल्यांकन पूरा कर लिया गया है। SGS या कोई अन्य तीसरा पक्ष निरीक्षण या परीक्षण कर सकता है जब खरीद आदेश में शामिल हो। प्रमाण पत्र प्रकार, मानक, परीक्षण का दायरा, अंकन, और जारी करने वाले संगठन को कोटेशन से पहले पुष्टि की जानी चाहिए।

ऑर्डर के अनुसार उपलब्ध दस्तावेज़ीकरण: आपूर्तिकर्ता ISO 9001 QMS प्रमाण पत्र | सामग्री प्रमाण पत्र | निर्माता का प्रमाण पत्र | बैच आयामी और ब्रेकिंग-फोर्स रिपोर्ट | हीट-ट्रीटमेंट रिकॉर्ड | तीसरे पक्ष के निरीक्षण या SGS परीक्षण रिपोर्ट | CE घोषणा और सहायक दस्तावेज केवल जहां कानूनी रूप से लागू हो

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: सही ग्रेड 80 फिशिंग-चेन आकार का चयन कैसे किया जाना चाहिए?

A1: आवश्यक मछली पकड़ने के गियर लोड, परियोजना डिजाइन कारक, न्यूनतम ब्रेकिंग बल, आवश्यक चेन वजन, लिंक आयाम, तैयार लंबाई, और हर कनेक्टर और गाइड के साथ संगतता से चेन का चयन करें। केवल व्यास से चयन न करें, और न्यूनतम ब्रेकिंग बल को अनुमत ऑपरेटिंग लोड के रूप में न मानें।

Q2: क्या यह चेन ओवरहेड लिफ्टिंग के लिए उपयुक्त है?

A2: स्वचालित रूप से नहीं। यह पृष्ठ वाणिज्यिक मछली पकड़ने की चेन के लिए है। लिफ्टिंग के लिए उपयोग के लिए अलग से पुष्टि की गई लिफ्टिंग-चेन मानक, प्रमाणित वर्किंग लोड लिमिट, प्रूफ-टेस्ट व्यवस्था, अंकन, पता लगाने की क्षमता, संगत लिफ्टिंग घटक, और लागू CE या नियामक दस्तावेज़ीकरण की आवश्यकता होती है। केवल आपूर्ति की गई फिशिंग-चेन तालिका लिफ्टिंग अनुपालन स्थापित नहीं करती है।

Q3: क्या ग्रेड 80 फिशिंग चेन को हॉट-डिप गैल्वेनाइज्ड या इलेक्ट्रो-गैल्वेनाइज्ड किया जा सकता है?

A3: केवल चेन निर्माता द्वारा तकनीकी पुष्टि के बाद। पिकलिंग, प्लेटिंग, और गैल्वनाइजिंग हीट-ट्रीटेड अलॉय स्टील को प्रभावित कर सकते हैं और आयाम या यांत्रिक प्रदर्शन को बदल सकते हैं। प्रक्रिया, हाइड्रोजन-नियंत्रण उपाय, पोस्ट-ट्रीटमेंट परीक्षण, और न्यूनतम ब्रेकिंग बल की निरंतर वैधता को आपूर्ति से पहले पुष्टि की जानी चाहिए।
