उत्पाद अवलोकन

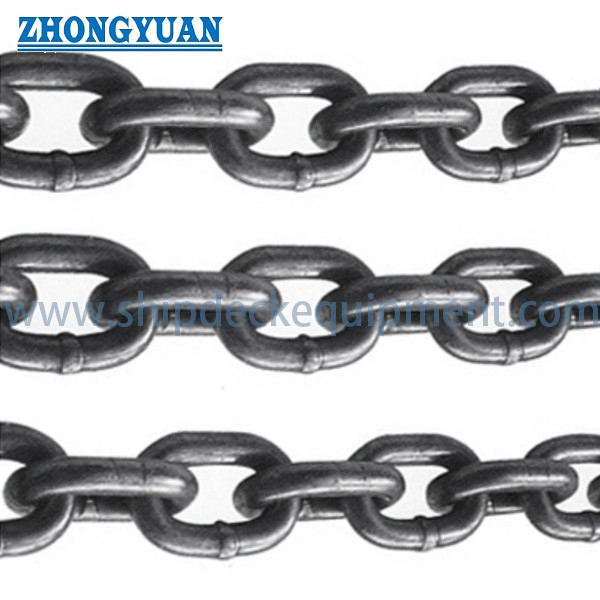

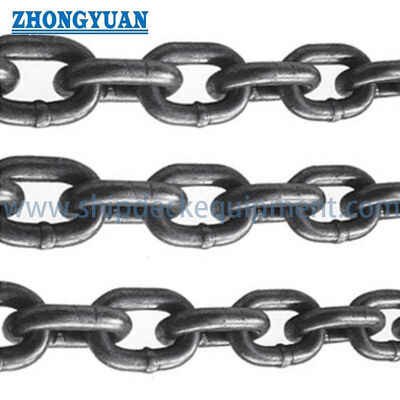

डीआईएन 764 गोल स्टील लिंक चेन एक वेल्डेड, कैलिब्रेटेड चेन है जिसका उपयोग मुख्य रूप से निरंतर चेन कन्वेयर में कर्षण तत्व के रूप में किया जाता है। इसकी नियंत्रित पिच, लिंक चौड़ाई और मल्टी-लिंक गेज लंबाई महत्वपूर्ण हैं जहां चेन को बिना चढ़े, बंधे या असमान लोड ट्रांसफर के चेन व्हील, पॉकेट व्हील, गाइड या रोलर सिस्टम को संलग्न करना होता है।

वर्तमान डीआईएन 764 श्रृंखला को ग्रेड 3 के लिए डीआईएन 764-1 और ग्रेड 5 के लिए डीआईएन 764-2 में विभाजित किया गया है, दोनों में t = 3.5 x d की नाममात्र पिच है। आपूर्ति की गई 4-26 मिमी तालिका एक विरासत या वाणिज्यिक डीआईएन 764 आयामी श्रृंखला का प्रतिनिधित्व करती है और इसे खरीदे गए मानक संस्करण की जांच किए बिना पूर्ण वर्तमान डीआईएन 764-1 / डीआईएन 764-2 आकार और यांत्रिक-संपत्ति तालिका के रूप में प्रस्तुत नहीं किया जाना चाहिए।

वर्तमान डीआईएन 764 मानक स्थिति

डीआईएन 764-1:2010-10 और डीआईएन 764-2:2010-10 चेन कन्वेयर में उपयोग की जाने वाली परीक्षित, फाइन-टॉलरेंस गोल स्टील लिंक चेन के लिए वर्तमान जर्मन मानक हैं। भाग 1 ग्रेड 3 को कवर करता है और भाग 2 ग्रेड 5 को कवर करता है। पूर्व डीआईएन 764-1:1992 ग्रेड 2 दस्तावेज़ वापस ले लिया गया है; ग्रेड 2 कन्वेयर या बकेट-एलीवेटर अनुप्रयोगों को लागू वर्तमान मानक के विरुद्ध जांचा जाना चाहिए, जिसमें प्रासंगिक होने पर डीआईएन 5696-1 भी शामिल है।

डीआईएन 764 चेन लिफ्टिंग चेन, हॉइस्ट चेन, चेन स्लिंग या लोड-सुरक्षा चेन नहीं हैं। ब्रेकिंग लोड और टेस्ट-लोड मानों को लिफ्टिंग एसडब्ल्यूएल या वर्किंग लोड लिमिट में परिवर्तित नहीं किया जाना चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: कैलिब्रेटेड वेल्डेड गोल स्टील लिंक चेन → निरंतर कन्वेयर सिस्टम में कर्षण तत्व के रूप में उपयोग किया जाता है।
• वर्तमान डीआईएन ग्रेड: डीआईएन 764-1 के तहत ग्रेड 3 और डीआईएन 764-2 के तहत ग्रेड 5 → कन्वेयर डिजाइन और खरीदे गए मानक से सटीक ग्रेड का चयन किया जाना चाहिए।
• विरासत आपूर्ति आकार सीमा: 4 से 26 मिमी बार व्यास → प्रतिस्थापन और वाणिज्यिक-आकार संदर्भ के लिए उपयोगी, लेकिन स्वचालित रूप से पूर्ण वर्तमान डीआईएन सीमा नहीं।
• नाममात्र ज्यामिति: मध्यम-पिच गोल-लिंक रूप, आम तौर पर वर्तमान मानक में t = 3.5 x d → चेन आकार को व्यास, पिच, चौड़ाई और गेज लंबाई से मेल खाना चाहिए।
• सहनशीलता चयन: चेन-व्हील और रोलर अनुप्रयोगों के लिए निर्दिष्ट सहनशीलता वर्ग के अनुसार विभिन्न गेज-लंबाई नियंत्रण की आवश्यकता होती है → उत्पादन से पहले वर्ग और माप आधार की पुष्टि करें।
• निर्माण विधि: कैलिब्रेशन और परीक्षण के साथ निर्मित और फ्लैश-बट वेल्डेड लिंक → वेल्ड प्रोफाइल और आयामी दोहराव ड्राइव जुड़ाव को प्रभावित करते हैं।
• आपूर्ति की गई ब्रेकिंग-लोड सीमा: 7 से 320 kN → आपूर्ति की गई तालिका से एक विनाशकारी सीमा, अनुमेय ऑपरेटिंग बल या उठाने की क्षमता नहीं।
• सतह फिनिश: सेल्फ-कलर्ड, ब्लैक कोटेड, जिंक प्लेटेड, हॉट-डिप गैल्वेनाइज्ड, या प्रोजेक्ट कोटिंग → फिनिश उपयुक्तता ग्रेड, हीट ट्रीटमेंट, वियर, फिट और सेवा वातावरण पर निर्भर करती है।

मुख्य तकनीकी पैरामीटर

चेन ज्यामिति और ड्राइव मिलान

• बार व्यास डी नाममात्र चेन आकार को परिभाषित करता है, जबकि पिच टी लगातार लिंक के बीच जुड़ाव रिक्ति को नियंत्रित करता है।
• आंतरिक चौड़ाई बी1 में अटैचमेंट, गाइड, स्क्रैपर कनेक्शन या मिलान घटकों के लिए आवश्यक क्लीयरेंस प्रदान करना चाहिए।
• बाहरी चौड़ाई बी2 को चेन-व्हील पॉकेट, गाइड रेल, रोलर, केसिंग और आसपास की कन्वेयर संरचना को साफ करना चाहिए।
• 11 लिंक पर मापी गई लंबाई संचित पिच त्रुटि को नियंत्रित करती है। अत्यधिक गेज-लंबाई विचलन चेन-व्हील चढ़ाई, प्रभाव लोडिंग, असमान पहनने और खराब लोड साझा करने का कारण बन सकता है।
• समानांतर चेन स्ट्रैंड्स के लिए, मिलान की गई लंबाई, समान लिंक गणना, सामान्य कैलिब्रेशन आधार और पहचानी गई जोड़ी को तिरछापन और असमान लोड वितरण को कम करने के लिए निर्दिष्ट किया जाना चाहिए।
• प्रतिस्थापन चेन का ऑर्डर देने से पहले मौजूदा चेन व्हील्स का पॉकेट वियर, पिच वृद्धि, मिसलिग्न्मेंट और दांत या पॉकेट क्षति के लिए निरीक्षण किया जाना चाहिए।

निर्माण, कैलिब्रेशन और परीक्षण

• गोल स्टील बार को काटा जाता है, आवश्यकतानुसार गर्म किया जाता है या आकार दिया जाता है, लिंक के आकार में मोड़ा जाता है, और एक अनुमोदित फ्लैश-बट या समकक्ष वेल्डिंग प्रक्रिया द्वारा बंद किया जाता है।
• वेल्ड अपसेट और लिंक प्रोफाइल को नियंत्रित किया जाना चाहिए ताकि जोड़ आसन्न लिंक, चेन व्हील्स, गाइड या अटैचमेंट में हस्तक्षेप न करे।
• कैलिब्रेशन वेल्डिंग और किसी भी आवश्यक हीट ट्रीटमेंट के बाद पिच और मल्टी-लिंक गेज लंबाई को नियंत्रित करता है।
• यांत्रिक गुण चयनित डीआईएन ग्रेड, स्टील रसायन विज्ञान, हीट ट्रीटमेंट, लिंक आकार और लागू मानक संस्करण पर निर्भर करते हैं; 'हाई टेन्साइल' एक पूर्ण सामग्री विनिर्देश नहीं है।
• परीक्षण और निरीक्षण में आयामी सत्यापन, निर्माण प्रूफ परीक्षण, प्रतिनिधि ब्रेकिंग परीक्षण, बेंड या बढ़ाव जांच, वेल्ड निरीक्षण, सामग्री ट्रेसबिलिटी, और सहमत मानक और आदेश के दायरे के अनुसार अंकन शामिल हो सकते हैं।
• डीआईएन 685-3 परीक्षित गोल स्टील लिंक चेन के परीक्षण के लिए एक वर्तमान जर्मन संदर्भ प्रदान करता है, जबकि डीआईएन 685-4 अंकन और परीक्षण प्रमाणपत्रों को कवर करता है; प्रयोज्यता को खरीद विनिर्देश में पुष्टि की जानी चाहिए।

सतह फिनिश और सेवा की स्थिति

• सेल्फ-कलर्ड या ब्लैक-कोटेड चेन को आमतौर पर चुना जाता है जहां आयामी फिट और वियर संपर्क एक मोटी सुरक्षात्मक कोटिंग की तुलना में अधिक महत्वपूर्ण होते हैं।

• इलेक्ट्रो-जिंक प्लेटिंग भंडारण और वायुमंडलीय संक्षारण प्रतिरोध में सुधार कर सकती है, लेकिन घर्षण कन्वेयर संपर्क में कोटिंग स्थायित्व सीमित है।

• हॉट-डिप गैल्वेनाइजिंग एक मोटी कोटिंग जोड़ता है और इसे आयामी भत्ता, लिंक आर्टिक्यूलेशन, चेन-व्हील फिट, स्टील-ग्रेड उपयुक्तता और पोस्ट-ट्रीटमेंट निरीक्षण के लिए मूल्यांकन किया जाना चाहिए।

• पाउडर कोटिंग या रंगीन पेंट पहचान और संक्षारण संरक्षण का समर्थन कर सकता है, लेकिन असर और संपर्क सतहों पर कोटिंग तेजी से पहन सकती है।

• उच्च-तापमान, रासायनिक रूप से आक्रामक, खनन, समुद्री, या पेट्रोलियम-सेवा वातावरण के लिए, तापमान, संक्षारण, घर्षण, संदूषण और प्रज्वलन-जोखिम आवश्यकताओं को अलग से निर्दिष्ट किया जाना चाहिए। डीआईएन 764 अनुपालन अकेले गर्मी या रासायनिक प्रतिरोध स्थापित नहीं करता है।

चयन और पूछताछ गाइड

चरण 1: आवश्यक मानक संस्करण और ग्रेड की पुष्टि करें: डीआईएन 764-1 ग्रेड 3, डीआईएन 764-2 ग्रेड 5, या एक मौजूदा चेन नमूना या ड्राइंग के आधार पर एक विरासत प्रतिस्थापन।

चरण 2: चेन आकार डी, पिच टी, आंतरिक चौड़ाई बी1, बाहरी चौड़ाई बी2, 11-लिंक गेज लंबाई, सहनशीलता वर्ग, कुल लंबाई और लिंक की संख्या प्रदान करें।

चरण 3: कन्वेयर प्रकार, चेन-व्हील या रोलर व्यवस्था, व्हील पॉकेट आयाम, समानांतर स्ट्रैंड्स की संख्या, ऑपरेटिंग गति, दिशा और अटैचमेंट विवरण प्रदान करें।

चरण 4: अधिकतम ऑपरेटिंग चेन बल, स्टार्ट-अप और जाम लोड, ड्यूटी चक्र, तापमान, घर्षण, संक्षारण, ले जाई जा रही सामग्री और आवश्यक डिजाइन कारक की पुष्टि करें।

चरण 5: स्टील ग्रेड, हीट ट्रीटमेंट, हार्डनेस या केस-हार्डनिंग आवश्यकता, वेल्डिंग प्रक्रिया, प्रूफ टेस्ट, ब्रेकिंग-टेस्ट नमूना, आयामी निरीक्षण, अंकन और प्रमाण पत्र के दायरे की पुष्टि करें।

चरण 6: सतह उपचार, मिलान-जोड़ी की आवश्यकता, कट लंबाई या रील / ड्रम पैकिंग, मात्रा, गंतव्य, आवश्यक डिलीवरी समय की पुष्टि करें, और यदि उपलब्ध हो तो मूल चेन या चेन-व्हील ड्राइंग प्रदान करें।

संरचना

गोल स्टील खुले लिंक | मध्यम-पिच ज्यामिति | फ्लैश-बट वेल्डेड जोड़ | कैलिब्रेटेड पिच | नियंत्रित आंतरिक और बाहरी चौड़ाई | मापी गई 11-लिंक गेज लंबाई | सीधी या मिलान वाली चेन स्ट्रैंड्स | वैकल्पिक परियोजना-विशिष्ट अटैचमेंट

यह कैसे काम करता है

ड्राइव यूनिट चेन व्हील को घुमाता है या कन्वेयर तंत्र को ले जाता है → कैलिब्रेटेड लिंक व्हील पॉकेट को संलग्न करते हैं या रोलर्स पर चलते हैं → तन्यता बल वैकल्पिक गोल लिंक के माध्यम से स्थानांतरित किया जाता है → गाइड और अटैचमेंट ले जाई गई लोड को नियंत्रित करते हैं → मिलान वाली ज्यामिति दोहराने योग्य जुड़ाव बनाए रखती है और पिच-संबंधित प्रभाव को सीमित करती है

अनुप्रयोग

चेन कन्वेयर | स्क्रैपर कन्वेयर | ट्रफ कन्वेयर | सही मानक के अधीन चयनित बकेट-एलीवेटर व्यवस्था | स्टील और बल्क-सामग्री संयंत्र | खनन और खनिज-हैंडलिंग उपकरण | प्रक्रिया-उद्योग कन्वेयर | परियोजना अनुमोदन के अधीन समुद्री और जहाज पर कन्वेयर सिस्टम

प्रमाणन और प्रलेखन

सामग्री प्रमाण पत्र, आयामी निरीक्षण रिपोर्ट, निर्माण प्रूफ-टेस्ट रिकॉर्ड, प्रतिनिधि ब्रेकिंग-टेस्ट रिपोर्ट, हीट-ट्रीटमेंट रिकॉर्ड, वेल्ड निरीक्षण, कोटिंग रिकॉर्ड, और अंकन प्रलेखन को चयनित डीआईएन भाग और सहमत आदेश के दायरे के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या डीआईएन 764 चेन लिफ्टिंग, हॉइस्टिंग या चेन स्लिंग के लिए उपयुक्त है?

ए 1: नहीं। डीआईएन 764 कन्वेयर चेन का इरादा चेन कन्वेयर में कर्षण तत्व के रूप में है। इसका उपयोग लिफ्टिंग चेन, हॉइस्ट चेन, चेन स्लिंग, लिफ्टिंग एक्सेसरी या लोड-सुरक्षा चेन के रूप में नहीं किया जाना चाहिए।

प्रश्न 2: वर्तमान डीआईएन 764 ग्रेड 3 और ग्रेड 5 चेन के बीच क्या अंतर है?

ए 2: डीआईएन 764-1 ग्रेड 3 को कवर करता है और डीआईएन 764-2 ग्रेड 5 को कवर करता है। कन्वेयर डिजाइन और खरीदे गए मानक से लागू भाग का चयन करें; ग्रेड 2 को पुष्टि की गई विरासत या प्रतिस्थापन आधार के बिना वर्तमान डीआईएन 764 के रूप में विपणन न करें।

प्रश्न 3: क्या 4-26 मिमी वाणिज्यिक डीआईएन 764 तालिका का उपयोग वर्तमान मानक तालिका के रूप में किया जा सकता है?

ए 3: नहीं। इसका उपयोग केवल एक विरासत या वाणिज्यिक संदर्भ के रूप में करें और डीआईएन 764-1 / डीआईएन 764-2 और अनुमोदित कन्वेयर ड्राइंग के मुकाबले आयाम, ग्रेड, प्रूफ बल, ब्रेकिंग बल और सहनशीलता की पुष्टि करें।
