समुद्री और औद्योगिक अनुप्रयोगों के लिए नॉर्वेजियन स्टैंडर्ड वेल्डेड राउंड लिंक चेन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | क्रंच लिंक चेन | सामग्री: | लोहा |
|---|---|---|---|
| सतह का उपचार: | Ele.Gal, स्व-रंग, HDG.. | संरचना: | फ्लैश बट वेल्डेड चेन |
| विशेषता: | प्रतिरोधी गर्मी | प्रमाणपत्र: | एसजीएस |
| प्रयोग: | संचरण श्रृंखला | ||
| प्रमुखता देना: | हाई स्ट्रेंथ नॉर्वेजियन स्टैंडर्ड लिंक चेन,हॉट गैल्वेनाइज्ड नॉर्वेजियन स्टैंडर्ड लिंक चेन |
||
उत्पाद विवरण
समुद्री और औद्योगिक अनुप्रयोगों के लिए नार्वेजियन मानक वेल्डेड राउंड लिंक चेन
उत्पाद का अवलोकन
नॉर्वेजियन स्टैंडर्ड वेल्डेड गोल लिंक चेन को सामान्य रूप से नॉर्वेजियन-पैटर्न चेन के रूप में विपणन की जाने वाली आयामी श्रृंखला में आपूर्ति की जाती है, जिसमें नाममात्र बार व्यास 3.5 मिमी से 19 मिमी तक होता है।श्रृंखला में परस्पर घुमावदार इस्पात लिंक होते हैं और फ्लैश-बट वेल्डेड होते हैंयह सामान्य समुद्री उपयोगिता, मत्स्य पालन, कृषि, वानिकी, निलंबन, कनेक्टिंग, बाधा और औद्योगिक सेवा के लिए है जहां निर्दिष्ट लिंक ज्यामिति और भार आधार उपयुक्त हैं।
प्रदान किए गए डेटा में लिंक आयाम, इकाई भार, संदर्भ ब्रेक लोड और मानक आपूर्ति लंबाई दी गई है। इसमें सटीक एनएस मानक संख्या, सामग्री ग्रेड, कार्य भार सीमा,प्रमाण भार, गर्मी उपचार की स्थिति, या लिफ्टिंग चेन प्रमाणीकरण। इसलिए संदर्भ ब्रेक लोड को WLL के रूप में नहीं माना जाना चाहिए।या कैलिब्रेटेड ट्रांसमिशन अनुप्रयोग के लिए एक अलग से पुष्टि मानक की आवश्यकता होती है, ग्रेड, प्रूफ-टेस्ट व्यवस्था, मार्किंग और प्रमाणपत्र का दायरा।
त्वरित विनिर्देश
- उत्पाद प्रकारः फ्लैश-बट वेल्डेड गोल लिंक चेन → सामान्य कनेक्शन, निलंबन और उपयोगिता सेवा के लिए लचीले इंटरलॉकिंग लिंक।
- नाममात्र पट्टी व्यासः 3.519 मिमी → बड़े सामान्य प्रयोजन के आकारों के माध्यम से हल्के उपयोगिता श्रृंखला को कवर करता है।
- अंदर की कड़ी की लंबाईः 18 ′′ 57 मिमी → जोड़, लगाव संगतता और प्रति मीटर कड़ी की संख्या को प्रभावित करता है।
- अंदर की कड़ी चौड़ाईः 5.5~27 मिमी → हुक, चेन, पिन और अन्य कनेक्टिंग घटकों के खिलाफ जाँच की जानी चाहिए।
- यूनिट वजनः 0.25×8.00 किलोग्राम/एम → हैंडलिंग, पैकेजिंग, फ्रेट और कुल असेंबली-मांस गणना का समर्थन करता है।
- संदर्भ तोड़ने का भारः 500-14,000 किलोग्राम/घंटा आपूर्ति की गई तालिका से → केवल अंतिम संदर्भ मूल्य, घोषित WLL नहीं।
- सतह खत्मः स्व-रंग, इलेक्ट्रो-गल्वानाइज्ड, गर्म डुबकी गल्वानाइज्ड, या चित्रित → संक्षारण जोखिम और आयामी फिट के अनुसार चयन करें।
- आपूर्ति प्रारूपः आकार के आधार पर मानक काटने की लंबाई 30 से 100 मीटर → कस्टम लंबाई, अंत लिंक और पैकेजिंग को उद्धरण से पहले पुष्टि की जानी चाहिए।
मुख्य तकनीकी मापदंड
| आकार | अंदर की लंबाई | अंदर की चौड़ाई | वजन प्रति एम |
टूटना भार |
लंबाई प्रति पीसी | लंबाई प्रति छील |
| मिमी | मिमी | मिमी | किलो | किलो | m | m |
| 3.5 | 18.0 | 5.5 | 0.25 | 500 | 100 | 100 |
| 5.0 | 22.0 | 8.5 | 0.50 | 1000 | 100 | 60 |
| 6.5 | 24.0 | 10.0 | 0.85 | 1500 | 50 | 37 |
| 8.0 | 25.5 | 11.0 | 1.35 | 2500 | 50 | 23 |
| 10.0 | 32.0 | 13.0 | 2.10 | 4000 | 30 | 15 |
| 11.0 | 35.0 | 16.0 | 2.55 | 5000 | 30 | |
| 13.0 | 39.0 | 18.0 | 3.70 | 6400 | 30 | |
| 16.0 | 48.0 | 23.0 | 5.70 | 10000 | 30 | |
| 19.0 | 57.0 | 27.0 | 8.00 | 14000 | 30 |
लोड रेटिंग और नियत उपयोग
- तोड़ने का भार वह संदर्भ बल है जिस पर एक परीक्षण नमूना विफल होने की उम्मीद है; यह अनुमेय परिचालन भार नहीं है और इसे सीधे WLL के रूप में उपयोग नहीं किया जाना चाहिए।
- इस श्रृंखला के लिए कोई कार्य भार सीमा, सुरक्षा कारक, प्रूफ लोड, चेन ग्रेड, गर्मी उपचार की स्थिति या स्वीकृति मानक प्रदान नहीं किया गया है।
- मानक उत्पाद को सामान्य प्रयोजन के लिए एक वेल्डेड लिंक चेन के रूप में माना जाना चाहिए, जब तक कि खरीद विनिर्देश एक प्रमाणित उठाने, लटकाने या लोड ले जाने के कर्तव्य को परिभाषित नहीं करता है।
- हेड लिफ्टिंग या चेन-स्लिंग सेवा के लिए, लागू मानक, ग्रेड, WLL, प्रूफ टेस्ट, ब्रेक टेस्ट, ट्रेस करने की क्षमता, मार्किंग,और निरीक्षण प्रमाण पत्र.
- रड, पॉकेट व्हील, लिफ्ट या ट्रांसमिशन के उपयोग के लिए, लिंक पिच, आयामी सहिष्णुता, कैलिब्रेशन, कठोरता और व्हील संगतता की पुष्टि की जानी चाहिए।केवल आपूर्ति किए गए आयाम ट्रांसमिशन उपयुक्तता निर्धारित नहीं करते हैं.
चयन और जांच गाइड
चरण 1: ग्राहक के चित्र, संदर्भ नमूना, संभोग हुक, चेन, पिन या संलग्नक से नाममात्र बार व्यास और आवश्यक आंतरिक लिंक लंबाई / चौड़ाई की पुष्टि करें।
चरण 2: वास्तविक शुल्क बताएं: सामान्य उपयोगिता, मछली पकड़ने, कृषि, वानिकी, निलंबन, बाधा, सुरक्षा, संचरण, लटकन या उठाने।लोड रेटेड शुल्क के लिए एक अलग तकनीकी विनिर्देश की आवश्यकता होती है.
चरण 3: सामग्री की ग्रेड, गर्मी उपचार, आवश्यक WLL या सबूत भार, न्यूनतम टूटने बल, आयामी सहिष्णुता, वेल्ड स्वीकृति, और ट्रेस करने की पुष्टि करें जब ये परियोजना आवश्यकताएं हैं।
चरण 4: पर्यावरण के अनुसार स्व-रंग, इलेक्ट्रो-गल्वानाइज्ड, हॉट-डिप गल्वानाइज्ड या पेंट किए गए फिनिश का चयन करें। पुष्टि करें कि कोटिंग मोटाई छेद, हुक या पहियों के माध्यम से फिट को प्रभावित कर सकती है या नहीं।
चरण 5: कुल लंबाई, प्रति टुकड़ा कट लंबाई, मात्रा, अंत-लिंक या फिटिंग आवश्यकता, पैकेजिंग विधि, और क्या श्रृंखला ढीली, घुमावदार, बंडल या बाल्टी / मामलों में पैक की जाती है।
चरण 6: निरीक्षण और प्रलेखन के दायरे, वितरण के गंतव्य, आवश्यक वितरण समय की पुष्टि करें, और एक ड्राइंग, नमूना या फोटो प्रदान करें जब सटीक नॉर्वेजियन-पैटर्न संगतता की आवश्यकता होती है।
निर्माण
गोल स्टील की पट्टी. आपस में जुड़े हुए लिंक. फ्लैश-बट वेल्डेड संयुक्त. वेल्ड ट्रिमिंग और ड्रेसिंग. वैकल्पिक गर्मी उपचार कर्तव्य के अनुसार. सतह कोटिंग. कट लंबाई, कॉइल, बंडल,या निर्दिष्ट पैकेजिंग
विनिर्माण और गुणवत्ता नियंत्रण
- इनकमिंग स्टील पहचान और बार व्यास नियंत्रण को आदेशित सामग्री ग्रेड से मेल खाना चाहिए; सामान्य विवरण लोड रेटेड चेन के लिए पर्याप्त नहीं है।
- लिंक बनाने से अंदर की लंबाई, अंदर की चौड़ाई, लिंक संरेखण और मोड़ को नियंत्रित किया जाना चाहिए ताकि आसन्न लिंक स्थानीय बंधन के बिना जोड़ सकें।
- फ्लैश-बट वेल्डिंग से लिंक सेक्शन के चारों ओर एक पूर्ण जोड़ का उत्पादन होना चाहिए। आवश्यक बार सेक्शन को कम किए बिना वेल्ड अपसेट, ट्रिमिंग और स्थानीय ड्रेसिंग को नियंत्रित किया जाना चाहिए।
- आयामी निरीक्षण में बार व्यास, पिच/अंदर की लंबाई, अंदर की चौड़ाई, कुल कट लंबाई और जहां निर्दिष्ट है, इकाई वजन शामिल होना चाहिए।
- वेल्ड्स और लिंक सतहों के दृश्य निरीक्षण में दरारें, अधूरा फ्यूजन, तेज पंख, अत्यधिक असंगतता और कोटिंग दोषों की पहचान की जानी चाहिए जो सेवा या हैंडलिंग को प्रभावित कर सकते हैं।
- प्रूफ टेस्टिंग, ब्रेकिंग टेस्टिंग, हार्डनेस टेस्टिंग, मटेरियल वेरिफिकेशन और थर्ड पार्टी गवाहों की व्यवस्था केवल तभी की जाती है जब खरीद विनिर्देश में कहा गया हो।
- हॉट-डिप गैल्वनाइजिंग या अन्य कोटिंग का चयन संक्षारण जोखिम, कोटिंग निरंतरता, लिंक जोड़ और संभोग फिटिंग के साथ आयामी संगतता पर विचार करते हुए किया जाना चाहिए।
कस्टम विशेषताएं
- मानक आधार: नॉर्वेजियन आयामी पैटर्न, सटीक एनएस संख्या की पुष्टि की जानी है → आपूर्ति की गई तालिका में एक अनुरेखित नॉर्वेजियन मानक पदनाम की पहचान नहीं की गई है।
- चेन प्रकारः वेल्डेड गोल लिंक चेन → आपूर्ति की गई ज्यामिति एक पारंपरिक गोल-लिंक पैटर्न है, न कि एक पुष्टि की गई क्रैंक-लिंक चेन।
- आकार सीमाः 3.5 / 5 / 6.5 / 8 / 10 / 11 / 13 / 16 / 19 मिमी → लिंक ज्यामिति, सेवा कर्तव्य और आवश्यक भार आधार द्वारा चयन करें।
- सामग्रीः कार्बन स्टील या मिश्र धातु स्टील ग्रेड की पुष्टि की जानी है → सामग्री रसायन और गर्मी उपचार आवश्यक शुल्क के अनुरूप होना चाहिए।
- वेल्डिंग प्रक्रियाः फ्लैश-बट वेल्डेड → वेल्ड प्रक्रिया, वेल्ड स्वीकृति और परीक्षण का दायरा परियोजना विनिर्देश पर निर्भर करता है।
- सतह उपचारः स्व-रंग / इलेक्ट्रो-गल्वानाइज्ड / हॉट-डिप गल्वानाइज्ड / पेंट → संक्षारण वातावरण और संभोग-घटक क्लीयरेंस के लिए चुनें।
- लोड डेटाः आपूर्ति की गई तालिका से संदर्भ ब्रेक लोड → एक WLL नहीं और उठाने के लिए उपयुक्तता स्थापित करने के लिए पर्याप्त नहीं है।
- आपूर्ति की लंबाईः आकार के आधार पर मानक टुकड़े के लिए 30-100 मीटर → कस्टम कट लंबाई और पुष्टि के अधीन उपलब्ध पैकेजिंग।
- निरीक्षणः निर्माता निरीक्षण या आदेश के अनुसार तीसरे पक्ष की गवाही → एसजीएस या अन्य निरीक्षण शामिल नहीं है जब तक कि निर्दिष्ट न हो।
चेन ज्यामिति और भार पथ
End connection applies tensile force → Adjacent links rotate and bear against each other → Force passes through the curved link sections and welded joint → Flexible articulation follows the connection path → End fitting transfers the force to the connected equipment
आवेदन
Marine utility connections | Fishing and aquaculture support | Agricultural and forestry equipment | Barriers and suspension | General industrial assemblies | Non-lifting securing and connecting | Custom chain assemblies subject to duty confirmation
निरीक्षण और प्रमाणन
निरीक्षण और प्रलेखन आदेशित शुल्क, सामग्री की ट्रेस करने की क्षमता, परीक्षण योजना और ग्राहक की आवश्यकता के अनुसार व्यवस्थित किए जा सकते हैं। संभावित दस्तावेजों में निर्माता का निरीक्षण प्रमाण पत्र शामिल है,आयामी रिपोर्ट, सामग्री प्रमाण पत्र, कोटिंग रिपोर्ट, प्रूफ-टेस्ट या ब्रेक-टेस्ट रिपोर्ट, और तीसरे पक्ष के गवाह की रिपोर्ट जहां निर्दिष्ट है।
प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र ️ केवल तब उपलब्ध है जब यह पुष्टि किए गए उत्पाद शुल्क, निरीक्षण के दायरे और अनुमोदन प्रक्रिया पर लागू हो;डिफ़ॉल्ट रूप से नहीं दिया गया.

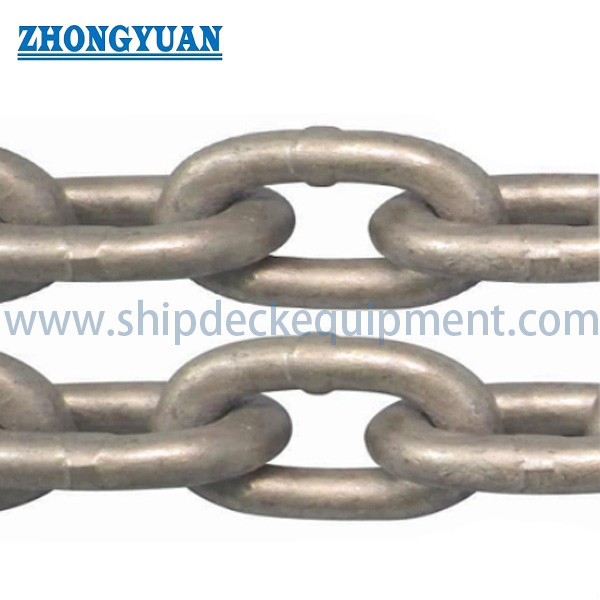

चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या तालिका में ब्रेक लोड कार्य भार सीमा के समान है?
A1: नहीं. तालिका में किलोग्राम में एक संदर्भ तोड़ने का भार दिया गया है. एक WLL के लिए एक परिभाषित चेन ग्रेड, सुरक्षा कारक, प्रूफ-टेस्ट आवश्यकता, नियोजित कर्तव्य और लागू मानक की आवश्यकता होती है.ब्रेक लोड का उपयोग सीधे ऑपरेटिंग लोड के रूप में नहीं किया जाना चाहिए.
प्रश्न 2: क्या इस नॉर्वेजियन स्टैंडर्ड चेन का उपयोग ओवरहेड लिफ्टिंग के लिए किया जा सकता है?
A2: केवल आपूर्ति की गई तालिका के आधार पर नहीं। ओवरहेड लिफ्टिंग के उपयोग के लिए एक अलग से निर्दिष्ट और प्रमाणित लिफ्टिंग चेन की आवश्यकता होती है, जिसमें पुष्टि की गई सामग्री ग्रेड, गर्मी उपचार, WLL, प्रूफ लोड,न्यूनतम तोड़ने बल, मार्किंग, ट्रेसेबिलिटी और लागू लिफ्टिंग चेन मानक के अनुरूपता।
Q3: सटीक उद्धरण के लिए किस जानकारी की आवश्यकता है?
A3: नाममात्र व्यास, अंदर की कड़ी की लंबाई और चौड़ाई, नियत कार्य, सामग्री या ग्रेड, परिष्करण, कुल और कट लंबाई, अंत फिटिंग, मात्रा, आवश्यक भार/परीक्षण आधार, प्रमाणपत्र का दायरा,पैकेजिंग, गंतव्य, और एक ड्राइंग या नमूना जब सटीक संगतता की आवश्यकता होती है।
