कोरियाई मानक लिंक चेन -- औद्योगिक और समुद्री उपयोग के लिए वेल्डेड लघु और लंबी कड़ी

कोरियाई मानक लिंक चेन -- इंडस्ट्री के लिए वेल्डेड शॉर्ट और लॉन्ग लिंकमैंऔर समुद्री उपयोग

उत्पाद का अवलोकन

कोरियाई मानक लिंक चेन एक सामान्य प्रयोजन के लिए वेल्डेड राउंड-लिंक चेन है जो औद्योगिक, समुद्री, कृषि और मछली पकड़ने से संबंधित अनुप्रयोगों के लिए लघु-लिंक और लंबी-लिंक पैटर्न में आपूर्ति की जाती है।प्रत्येक बंद कड़ी गोल इस्पात और फ्लैश-बट वेल्डेड से बना हैचयन नाममात्र आकार, वास्तविक सामग्री व्यास, आंतरिक लिंक लंबाई, आंतरिक चौड़ाई, आपूर्ति किए गए टुकड़े की लंबाई, खत्म और इच्छित संचालन वातावरण पर आधारित है।

आपूर्ति की गई रेंज में नाममात्र के आकार 3×19 मिमी, मानक टुकड़े की लंबाई 10, 15 या 30 मीटर और लगभग 4.50×78.28 किलोग्राम का वजन शामिल है।इस पृष्ठ पर कोरियाई मानक को एक वाणिज्यिक आयाम श्रृंखला के रूप में माना जाता है क्योंकि कोई विशिष्ट केएस मानक संख्या नहीं है, चेन ग्रेड या प्रमाणित यांत्रिक प्रदर्शन प्रदान किया गया है। चेन को उठाने, उठाने, कर्मियों को निलंबित करने, खींचने के लिए निर्दिष्ट नहीं किया जाना चाहिए,लंगर लगाना या लोड को सुरक्षित करना, जब तक कि एक अलग से अनुमोदित चेन ग्रेड न हो, कार्य भार सीमा, प्रूफ टेस्ट और न्यूनतम तोड़ने के बल की लिखित रूप में पुष्टि की जाती है।

त्वरित विनिर्देश

• उत्पाद का रूपः वेल्डेड राउंड-लिंक चेन → रोलर चेन या क्रैंक-लिंक ट्रांसमिशन चेन के बजाय लचीली सामान्य प्रयोजन चेन।
• लिंक पैटर्नः छोटा लिंक और लंबा लिंक → कॉम्पैक्टनेस, जोड़, लगाव क्लीयरेंस और आवेदन ज्यामिति के अनुसार चयन करें।
• नाममात्र आकार सीमाः 3 ¢ 19 मिमी → आपूर्ति की गई तालिका में वास्तविक सामग्री का व्यास 3.0 से 19.0 मिमी तक है।
• मानक टुकड़े की लंबाईः आकार के आधार पर 10 मीटर, 15 मीटर या 30 मीटर → कॉइल, बंडल, रील और परियोजना कट-लेंथ प्लानिंग के लिए उपयोगी।
• निर्माणः फ्लैश-बट वेल्डेड क्लोजर के साथ गठित गोल स्टील लिंक → वेल्ड स्थिरता और बर्न हटाने प्रमुख निरीक्षण बिंदु हैं।
• सतह खत्मः आपूर्ति के अनुसार इलेक्ट्रो-गल्वानाइज्ड → कोटिंग मोटाई, संक्षारण वातावरण और किसी भी वैकल्पिक खत्म को उद्धरण से पहले पुष्टि की जानी चाहिए।
• लगभग टुकड़ा वजनः 4.50 ¢ 78.28 किलोग्राम → पैकिंग, हैंडलिंग, फ्रेट और इन्वेंट्री की गणना का समर्थन करता है।
• भार वर्गीकरणः WLL, प्रूफ लोड और न्यूनतम तोड़ने का बल नहीं दिया गया → इस पृष्ठ में श्रृंखला को उठाने, खींचने या भार-बचत श्रृंखला के रूप में वर्गीकृत नहीं किया गया है।

मुख्य तकनीकी मापदंड

संक्षिप्त लिंक बनाम लंबी लिंक चयन

• लघु लिंक पैटर्नः अधिक कॉम्पैक्ट पिच और निकट लिंक अंतर प्रदान करता है → जहां नियंत्रित श्रृंखला आंदोलन, कॉम्पैक्ट भंडारण या कम उद्घाटन लंबाई पसंद की जाती है।
• लम्बा लिंक पैटर्नः एक दी गई लंबाई पर एक बड़ा आंतरिक उद्घाटन और कम लिंक प्रदान करता है → उपयोगी जहां लगाव रिक्ति, हुकिंग या लिंक के माध्यम से एक फिटिंग पारित करना महत्वपूर्ण है।
• चयन में संभोग हुक, चेन, पिन, रिंग या गाइड के आयामों को ध्यान में रखना चाहिए। ये आयाम अकेले एक संचालित ट्रांसमिशन या कैलिब्रेटेड कन्वेयर सिस्टम के साथ संगतता की पुष्टि नहीं करते हैं।

चयन और जांच गाइड

चरण 1: शॉर्ट-लिंक या लॉन्ग-लिंक ज्यामिति की पुष्टि करें और तालिका से सटीक नाममात्र आकार, सामग्री व्यास, अंदर की लंबाई और अंदर की चौड़ाई का चयन करें।

चरण 2: आवेदन का उल्लेख करें: सामान्य कनेक्शन, बाधा, लटकन, खींच, कन्वेयर सहायक, मछली पकड़ने/नेट उपकरण, कृषि उपयोग या समुद्री उपयोगिता सेवा।

चरण 3: पुष्टि करें कि क्या चेन गैर-लोड रेटेड है या दस्तावेजीकृत WLL, प्रूफ लोड, न्यूनतम तोड़ने का बल, चेन ग्रेड, गर्मी उपचार या थकान प्रदर्शन की आवश्यकता है।

चरण 4: सामग्री ग्रेड और संक्षारण वातावरण निर्दिष्ट करें। कार्बन स्टील या स्टेनलेस स्टील, इलेक्ट्रो-गल्वानाइजिंग आवश्यकता, कोटिंग मोटाई और किसी भी खारे पानी के संपर्क की पुष्टि करें।

चरण 5: आपूर्ति की गई लंबाई, टुकड़ों की संख्या, काटने की लंबाई सहिष्णुता, अंत-लिंक व्यवस्था, जोड़ने के सामान और पैकिंग विधि जैसे कॉइल, बंडल, रील, ड्रम या पैलेट की पुष्टि करें।

चरण 6: निरीक्षण और प्रलेखन का दायरा, मात्रा, गंतव्य और आवश्यक वितरण समय बताएं। जब विनिमेयता महत्वपूर्ण हो तो एक ड्राइंग, नमूना या संभोग भाग आयाम प्रदान करें।

संरचना

गोल स्टील की पट्टी ∙ अंडाकार लिंक्स ∙ फ्लैश-बट वेल्डेड जोड़ ∙ शॉर्ट-लिंक या लॉन्ग-लिंक ज्यामिति ∙ इलेक्ट्रो-गल्वानाइज्ड सतह ∙ मानक लंबाई या प्रोजेक्ट कट-लंबाई पैकेजिंग

विनिर्माण, वेल्डिंग और गुणवत्ता नियंत्रण

• गोल पट्टी के व्यास और लिंक बनाने वाले ज्यामिति को एक साथ नियंत्रित किया जाना चाहिए क्योंकि नाममात्र आकार, वास्तविक पट्टी व्यास, अंदर की लंबाई और अंदर की चौड़ाई हमेशा समान नहीं होती है।
• फ्लैश-बट वेल्डिंग से एक निरंतर बंद लिंक उत्पन्न होना चाहिए। स्थानीय बार अनुभाग को अत्यधिक कम किए बिना वेल्ड गड़बड़, तेज बोर और हानिकारक सतह प्रक्षेपण को हटा दिया जाना चाहिए।
• लिंक आकार और पिच स्थिरता चिकनी जोड़, पैकिंग और संभोग फिटिंग, गाइड या गैर-सटीक परिवहन व्यवस्थाओं के साथ संगतता के लिए महत्वपूर्ण हैं।
• सतह तैयार करने और इलेक्ट्रो-गल्वानाइजिंग को कोटिंग मोटाई और संक्षारण वातावरण के साथ निर्दिष्ट किया जाना चाहिए। समुद्री या बाहरी जोखिम के लिए एक अलग सुरक्षा प्रणाली की आवश्यकता हो सकती है।
• नियमित निरीक्षण में विजुअल वेल्ड स्थिति, आयामी नमूनाकरण, आपूर्ति की गई लंबाई सत्यापन, टुकड़ा-वजन की जांच और कोटिंग निरीक्षण शामिल हो सकते हैं।
• यांत्रिक परीक्षण एक सहमत श्रृंखला ग्रेड और स्वीकृति मानक का पालन करना चाहिए। एक सामान्य आयाम तालिका WLL, प्रूफ-लोड या टूटने के बल प्रमाणीकरण का विकल्प नहीं है।

कस्टम विशेषताएं

• बाजार का नामः कोरियाई मानक लिंक चेन → वाणिज्यिक शॉर्ट-लिंक और लॉन्ग-लिंक आयामी श्रृंखला; सटीक KS संख्या की पुष्टि की जानी है।
• लिंक प्रकारः लघु लिंक / लंबा लिंक → कॉम्पैक्टनेस, जोड़ और लगाव रिक्ति के अनुसार चयन करें.
• नाममात्र का आकारः 319 मिमी → दी गई तालिका को देखें; वास्तविक बार व्यास नाममात्र के नाम से भिन्न हो सकता है।
• निर्माणः फ्लैश-बट वेल्डेड गोल लिंक → वेल्ड निरंतरता और तैयार संयुक्त प्रोफाइल का निरीक्षण करना आवश्यक है।
• सामग्रीः स्टील ग्रेड की पुष्टि की जानी चाहिए → कार्बन स्टील या स्टेनलेस स्टील के विकल्पों को सामग्री दस्तावेज द्वारा समर्थित किया जाना चाहिए।
• सतह उपचारः इलेक्ट्रो-गल्वानाइज्ड → कोटिंग मोटाई और वैकल्पिक परिष्करण सेवा वातावरण के अनुसार पुष्टि की जानी है।
• आपूर्ति की लंबाई: 10 / 15 / 30 मीटर मानक टुकड़े → परियोजना कट लंबाई और पैकेजिंग पर चर्चा की जा सकती है।
• प्रमाणन: एसजीएस या अन्य तृतीय पक्ष निरीक्षण अनुरोध पर उपलब्ध → दायरे, परीक्षण आइटम और स्वीकृति मानदंड आदेश से पहले सहमत किया जाना चाहिए।

यह कैसे काम करता है

अंत कड़ी संबंधित फिटिंग या असेंबली से जुड़ी हुई है → वेल्डेड कड़ी एक दूसरे के सापेक्ष जुड़ी हुई है → चेन आवश्यक कनेक्शन का पालन करती है,लटकने या खींचने का मार्ग → लोड और पहनने को अनुमोदित अनुप्रयोग और श्रृंखला के अनुसार क्रमिक लिंक के माध्यम से वितरित किया जाता है

आवेदन

General industrial connection | Barriers and hanging arrangements | Agricultural equipment | Fishing and net accessories | Marine utility service | Non-precision drag or conveyor auxiliaries | Custom fabricated assemblies

निरीक्षण, परीक्षण और प्रलेखन

आयामी निरीक्षण, दृश्य वेल्ड निरीक्षण, आपूर्ति की गई लंबाई और वजन सत्यापन, कोटिंग निरीक्षण,सामग्री प्रमाण पत्र और तीसरे पक्ष के निरीक्षण के आदेश के दायरे के अनुसार व्यवस्थित किया जा सकता है. प्रूफ-लोड, ब्रेक-फोर्स, थकान या लिफ्टिंग चेन परीक्षणों के लिए एक सहमत चेन ग्रेड और स्वीकृति मानक की आवश्यकता होती है।WLL चिह्न या वर्ग प्रमाणन डिफ़ॉल्ट रूप से शामिल नहीं है और उद्धरण से पहले पुष्टि की जानी चाहिए.

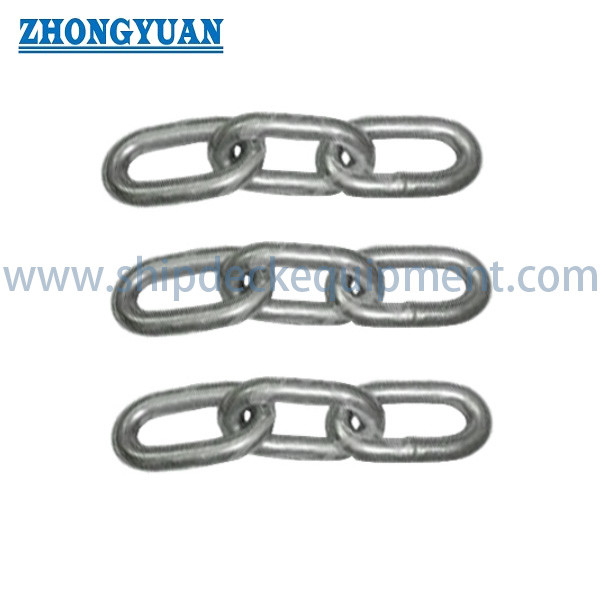

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह कोरियाई मानक लिंक चेन उठाने या खींचने के लिए उपयुक्त है?

A1: आपूर्ति की गई आयाम तालिका के आधार पर नहीं। कोई श्रृंखला ग्रेड, WLL, सबूत भार या न्यूनतम तोड़ने बल प्रदान नहीं किया गया है।लंगर और लोड-बचत उपयोग के लिए एक अलग से अनुमोदित विनिर्देश और परीक्षण प्रलेखन की आवश्यकता होती है.

Q2: लघु लिंक और लंबी लिंक श्रृंखला के बीच व्यावहारिक अंतर क्या है?

A2: लघु लिंक चेन में अधिक कॉम्पैक्ट पिच और निकट लिंक दूरी होती है। लंबी लिंक चेन एक बड़ा आंतरिक उद्घाटन प्रदान करती है और हुक, पिन या फिटिंग को संलग्न करने को सरल बना सकती है।चयन से पहले संभोग घटक के आयामों और आंदोलन पथ की जांच की जानी चाहिए.

Q3: उद्धरण के लिए किस जानकारी की आवश्यकता है?

A3: लिंक प्रकार, नाममात्र आकार, वास्तविक सामग्री व्यास, आंतरिक आयाम, सामग्री की श्रेणी, खत्म और कोटिंग मोटाई, आपूर्ति की गई लंबाई, मात्रा, आवेदन, आवश्यक भार रेटिंग या परीक्षणों की पुष्टि करें।निरीक्षण दस्तावेज, पैकिंग, गंतव्य और वितरण का समय।
