ब्रिटिश स्टैंडर्ड शॉर्ट लिंक वेल्डेड चेन 3.2-25.4 मिमी
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | क्रंच लिंक चेन | सामग्री: | मिश्र धातु आदि |
|---|---|---|---|
| सतह का उपचार: | क्रोम प्लेटिंग आदि | संरचना: | फ्लैश बट वेल्डेड चेन |
| रंग: | ग्राहक की मांग के रूप में चित्रित | मानक या अमानक: | मानक |
| प्रमुखता देना: | ब्रिटिश मानक लिंक श्रृंखला,कपड़ा मशीनरी लघु पिच लिंक श्रृंखला,जीबी मानक लघु पिच लिंक श्रृंखला |
||
उत्पाद विवरण

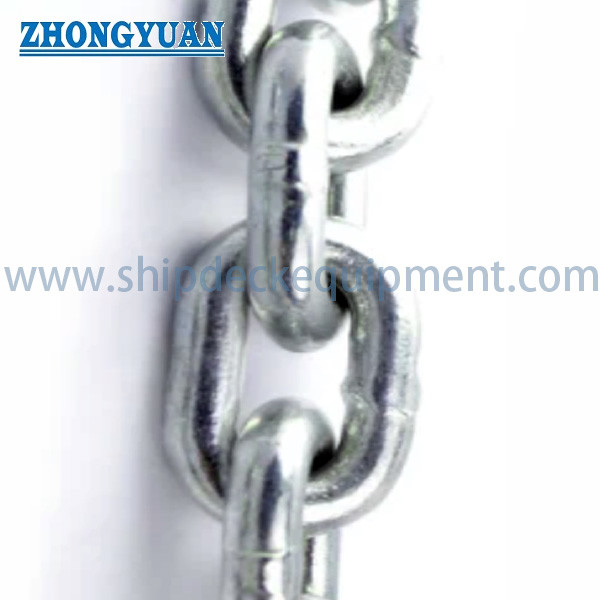

ब्रिटिश स्टैंडर्ड शॉर्ट लिंक वेल्डेड चेन 3.2-25.4 मिमी
उत्पाद का अवलोकन
ब्रिटिश स्टैंडर्ड शॉर्ट लिंक वेल्डेड चेन एक कॉम्पैक्ट गोल-स्टील लिंक चेन है जो 1/8 इंच से 1 इंच (3.20-25.40 मिमी) के नाममात्र आकारों में आपूर्ति की जाती है। आपूर्ति की गई आयामी प्रणाली में बार व्यास डी का उपयोग किया जाता है,कड़ी की लंबाई L और कड़ी की चौड़ाई Wयह सामान्य इंजीनियरिंग, औद्योगिक, कृषि और समुद्री गैर उठाने के अनुप्रयोगों के लिए है जहां श्रृंखला का आकार,परिष्करण और लोड आधार वास्तविक सेवा के लिए पुष्टि कर रहे हैं.
यह उत्पाद एक वेल्डेड राउंड-लिंक चेन है, न कि एक क्रैंक-लिंक ट्रांसमिशन चेन या ब्रिटिश स्टैंडर्ड रोलर चेन। आपूर्ति किए गए डेटा में चेन ग्रेड, WLL/SWL, सुरक्षा कारक,सत्यापित ब्रिटिश मानक संख्याइन वस्तुओं, साथ ही स्टील ग्रेड, वेल्डिंग प्रक्रिया, परीक्षण विधि और प्रमाण पत्र के दायरे को उद्धरण और उपयोग से पहले पुष्टि की जानी चाहिए।
त्वरित विनिर्देश
- उत्पाद श्रेणीः वेल्डेड गोल-चक्की की छोटी लिंक चेन -> सामान्य प्रयोजन श्रृंखला इकट्ठा करने के लिए कॉम्पैक्ट लिंक फॉर्म, रोलर, झाड़ी और क्रैंक-लिंक ट्रांसमिशन चेन से अलग।
- नाममात्र आकार सीमाः 1/8 से 1 इंच. / D 3.20 से 25.40 मिमी -> बार व्यास और मौजूदा श्रृंखला आकार द्वारा चयन का समर्थन करता है।
- मुख्य लिंक आयाम: डी, एल और डब्ल्यू -> संभोग घटक, नमूना या अनुमोदित ड्राइंग के खिलाफ बार व्यास, लिंक लंबाई और लिंक चौड़ाई की पुष्टि करें।
- आपूर्ति किया गया परीक्षण भारः 200 से 12,150 किलोग्राम -> एक अलग परीक्षण मूल्य के रूप में रखा गया; बल इकाई आधार और परीक्षण प्रक्रिया की पुष्टि की जानी है।
- आपूर्ति किया गया ब्रेकिंग लोडः 400 से 24,300 किलोग्राम -> कोई WLL, MWL या SWL नहीं और कोई लिफ्टिंग रेटिंग नहीं।
- संदर्भ द्रव्यमान: बी.एफ. के लिए 11.40 से 870 किलोग्राम प्रति 200 फीट और एच.डी.जी. के लिए 11.74 से 896 किलोग्राम प्रति 200 फीट -> पैकिंग, हैंडलिंग और फ्रेट अनुमान के लिए उपयोगी।
- वेल्डेड निर्माणः आपूर्ति किए गए डेटा में उल्लिखित फ्लैश-बट वेल्डेड चेन -> वेल्डिंग प्रक्रिया, गर्मी उपचार और स्वीकृति मानदंडों की पुष्टि की जानी चाहिए।
- सतह विकल्पः बी.एफ. / स्व-रंग संदर्भ, चढ़ाना, गर्म डुबकी जस्ती या चित्रित के रूप में निर्दिष्ट -> सटीक खत्म कोड और संक्षारण वातावरण आदेश से पहले सहमत किया जाना चाहिए।
मुख्य तकनीकी मापदंड
| विनिर्देश | परीक्षण भार | लोड तोड़ना | शुद्ध भार 200 फीट ((kg) | ||||
| D | L | W | |||||
| में | मिमी | मिमी | मिमी | किलो | किलो | बी.एफ. | एच.डी.जी. |
| 1/8 | 3.20 | 16 | 12 | 200 | 400 | 11.40 | 11.74 |
| 5/32 | 4.00 | 18.5 | 14.5 | 300 | 600 | 18.60 | 19.00 |
| 3/16 | 4.70 | 19 | 17 | 400 | 800 | 26.20 | 27.00 |
| 7/32 | 5.50 | 20 | 19 | 550 | 1100 | 36.80 | 38.00 |
| चौथाई | 6.35 | 22 | 21 | 750 | 1500 | 50.00 | 51.50 |
| 5/16 | 7.94 | 26.5 | 27.2 | 1200 | 2400 | 80.00 | 82.40 |
| 3/8 | 9.50 | 30 | 32 | 1700 | 3400 ≠ | 122.00 | 125.70 |
| 7/16 | 11.11 | 34 | 36 | 2300 | 4600 | 164.00 | 169.00 |
| आधा | 12.70 | 39 | 43 | 3000 | 6000 | 210.00 | 216.00 |
| 5/8 | 15.80 | 45 | 53 | 4700 | 9400 | 334.00 | 344.00 |
| 3/4 | 19.00 | 55 | 63 | 6800 | 13600 | 485.00 | 499.00 |
| 7/8 | 22.20 | 64 | 74 | 9250 | 18500 | 656.00 | 675.00 |
| 1 | 25.40 | 73 | 84 | 12150 | 24300 | 870.00 | 896.00 |
चयन और जांच गाइड
चरण 1: पुष्टि करें कि आवश्यक उत्पाद एक ब्रिटिश-पैटर्न वेल्डेड गोल-स्टील लघु लिंक श्रृंखला है और सटीक मानक संख्या प्रदान करें,स्वीकृत चित्र या भौतिक नमूना जब विनिमेयता की आवश्यकता होती है.
चरण 2: नाममात्र आकार, डी/एल/डब्ल्यू आयाम, प्रति टुकड़ा कुल श्रृंखला लंबाई, लंबाई की संख्या, लंबाई सहिष्णुता, अंत-लिंक व्यवस्था और किसी भी सामान की पुष्टि करें।
चरण 3: सामान्य औद्योगिक, समुद्री, कृषि, सुरक्षा, बाधा या OEM उपकरणों के उपयोग सहित स्थिर, गतिशील, सदमे,थकान और पर्यावरण की स्थिति.
चरण 4: लोड आधार और प्रतिबंध की पुष्टि करें। परीक्षण भार और ब्रेक लोड WLL/SWL नहीं हैं; उठाना, उठाना, चेन-स्लिंग, टोलिंग,कर्मचारी सहायता या अन्य सुरक्षा-महत्वपूर्ण उपयोग के लिए एक अलग प्रमाणित विनिर्देश की आवश्यकता होती है.
चरण 5: स्टील ग्रेड, गर्मी उपचार, वेल्डिंग प्रक्रिया, आयामी सहिष्णुता, सतह उपचार, कोटिंग मोटाई, संक्षारण जोखिम और सेवा तापमान की पुष्टि करें।
चरण 6: सामग्री प्रमाण पत्र, बैच परीक्षण प्रमाण पत्र, तीसरे पक्ष या वर्ग की आवश्यकता, यदि लागू हो, मार्किंग, ट्रेस करने की क्षमता, पैकेजिंग, मात्रा, गंतव्य और आवश्यक वितरण समय की पुष्टि करें।
संरचना
गोल स्टील बार लिंक ∙ कॉम्पैक्ट शॉर्ट-लिंक ज्यामिति ∙ वेल्डेड लिंक संयुक्त ∙ इंटरलिंक्ड फ्लेक्सिबल चेन ∙ B.F. / स्वयं रंग या निर्दिष्ट कोटिंग ∙ कट लंबाई, कॉइल, ड्रम या बंडल आपूर्ति
वेल्डिंग, परीक्षण और चयन लाभ
- शॉर्ट-लिंक ज्यामिति मध्यम और लंबी-लिंक वाणिज्यिक श्रृंखला की तुलना में अधिक कॉम्पैक्ट लिंक लिफाफा प्रदान करती है, जो जहां असेंबली स्पेस और लिंक एंगेजमेंट को नियंत्रित करने की आवश्यकता होती है, वहां मदद कर सकती है।
- केवल नाममात्र व्यास द्वारा चयन पर्याप्त नहीं है; डी, एल और डब्ल्यू को हुक, चेन, गाइड, जेब, अंत लिंक या प्रतिस्थापन नमूनों के साथ मेल खाना चाहिए।
- वेल्ड की गुणवत्ता को एक सहमत उत्पादन प्रक्रिया, आयामी निरीक्षण और परीक्षण योजना के माध्यम से नियंत्रित किया जाना चाहिए। "फ्लैश बट वेल्डेड" अपने आप में पूर्ण स्वीकृति मानदंड नहीं है।
- परीक्षण भार और टूटने का भार अलग-अलग मान बने रहते हैं। कार्यभार, डिजाइन कारक और अनुमेय सेवा स्थितियों को जिम्मेदार इंजीनियर या लागू उत्पाद मानक द्वारा निर्धारित किया जाना चाहिए.
- वास्तविक वातावरण के लिए सतह उपचार का चयन किया जाना चाहिए। हॉट-डिप गैल्वनाइजिंग तैयार द्रव्यमान को बदलता है और कोटिंग मोटाई और आयाम-खालीपन की पुष्टि की आवश्यकता हो सकती है।
- 200 फीट प्रति संदर्भ द्रव्यमान उद्धरण, पैकिंग और फ्रेट योजना का समर्थन करता है; अंतिम शिपिंग द्रव्यमान वास्तविक आपूर्ति की गई लंबाई, खत्म और पैकिंग पर आधारित होना चाहिए।
- कट लंबाई, निरंतर लंबाई, विस्तारित या विशेष अंत लिंक, मार्किंग और पैकेजिंग की पुष्टि की गई उत्पादन विनिर्देश के अधीन चर्चा की जा सकती है।
कस्टम विशेषताएं
- उत्पाद श्रेणीः सामान्य प्रयोजन के लिए वेल्डेड गोल-लिंक श्रृंखला -> रोलर, झाड़ी या क्रैंक-लिंक ट्रांसमिशन श्रृंखला नहीं।
- बाजार का नामः ब्रिटिश स्टैंडर्ड शॉर्ट लिंक चेन -> "शॉर्ट लिंक" पसंदीदा उत्पाद शब्द है; "शॉर्ट पिच" केवल एक माध्यमिक खोज वाक्यांश के रूप में बरकरार रखा जा सकता है।
- मानक संदर्भः ब्रिटिश मानक पैटर्न, सटीक पदनाम की पुष्टि की जानी है -> ग्रेड, वर्ग, आयाम, सहिष्णुता, अंकन और परीक्षण सत्यापित होने तक एक विशिष्ट बीएस नंबर का दावा न करें।
- नाममात्र का आकार: 1/8 से 1 इंच. / D 3.20-25.40 मिमी -> मिलान D के साथ साथ L और W.
- सामग्रीः स्टील ग्रेड की पुष्टि की जानी है -> आपूर्ति की गई "मिश्र धातु" शब्दावली तुलनात्मक वाणिज्यिक कार्बन / हल्के स्टील तालिकाओं के साथ संघर्ष करती है।
- निर्माणः आपूर्ति किए गए डेटा में उल्लिखित फ्लैश-बट वेल्डेड संरचना -> वेल्डिंग प्रक्रिया, गर्मी उपचार और निरीक्षण दायरे की पुष्टि की आवश्यकता है।
- भार डेटा: केवल परीक्षण भार और ब्रेक लोड -> कोई WLL, SWL, MWL या उठाने का ग्रेड घोषित नहीं किया गया है।
- सतह उपचारः बी.एफ. / स्व रंग संदर्भ, इलेक्ट्रोप्लाटेड, एच.डी.जी. या चित्रित -> क्रोम प्लेटिंग को एक विशिष्ट तकनीकी आवश्यकता के रूप में पुष्टि की जानी चाहिए।
- आपूर्ति की लंबाईः पुष्टि की जानी चाहिए -> निरंतर या कट लंबाई, सहिष्णुता, अंत लिंक, पैकेजिंग और मात्रा बताएं।
- प्रमाणपत्र का दायराः परियोजना की आवश्यकता के अनुसार - निर्माता, सामग्री, बैच परीक्षण, तीसरे पक्ष या वर्ग के दायरे को उद्धरण से पहले सहमत किया जाना चाहिए।
यह कैसे काम करता है
Axial force enters one link -> Bearing contact transfers force to the adjoining link -> The welded round-link body carries the chain tension -> Force continues through the interlinked chain path -> The specified finish provides surface protection
आवेदन
General engineering assemblies | Marine non-lifting service | Agricultural equipment | Barriers and suspension systems | Transport securing subject to approved lashing design | Workshop and construction accessories | OEM chain assemblies
प्रमाणपत्र और लाभ
निरीक्षण और प्रमाणीकरण को पुष्ट उत्पाद मानक, सहमत परीक्षण दायरे, सामग्री की ट्रेस करने की क्षमता और अनुरोधित संगठन की अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।वर्ग प्रमाणीकरण उत्पाद की प्रासंगिकता और आदेश से पहले पुष्टि के अधीन है.
प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।
चित्र और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या इस चेन का उपयोग उठाने या ऊपरी उठाने के लिए किया जा सकता है?
उत्तर 1: प्रदान किए गए आंकड़ों के आधार पर नहीं। तालिका में परीक्षण भार और ब्रेक लोड दिया गया है, लेकिन कोई WLL/SWL, उठाने का ग्रेड, डिजाइन कारक, मार्किंग या सत्यापित उठाने की श्रृंखला मानक नहीं है।उत्पाद को गैर-लिफ्टिंग के रूप में मानें जब तक कि एक अलग प्रमाणित लिफ्टिंग चेन विनिर्देश पर सहमति न हो.
प्रश्न 2: क्या ब्रिटिश मानक लघु लिंक वेल्डेड चेन ब्रिटिश मानक रोलर चेन के समान है?
A2: नहीं. यह उत्पाद एक परस्पर जुड़े वेल्डेड गोल-स्टील श्रृंखला है जिसे D, L और W द्वारा परिभाषित किया गया है. ब्रिटिश मानक रोलर या झाड़ी श्रृंखलाओं में प्लेट, पिन, झाड़ियों / रोलर्स और रिंगों का उपयोग किया जाता है,एक अलग आयामी और भार प्रणाली के साथ.
Q3: उद्धरण के लिए किस जानकारी की आवश्यकता है?
A3: सटीक मानक या नमूना, नाममात्र आकार और D/L/W, आवश्यक लंबाई और मात्रा, वास्तविक सेवा और भार आधार, इस्पात ग्रेड, गर्मी उपचार, परिष्करण प्रदान करें,प्रमाणपत्र और परीक्षण की आवश्यकता, मार्किंग, पैकेजिंग, डिलीवरी का गंतव्य और आवश्यक डिलीवरी का समय।
