ब्रिटिश मानक मध्यम लिंक चेन 3.2 ≈ 25.4 मिमी वेल्डेड स्टील चेन

ब्रिटिश मानक मध्यम लिंक चेन 3.2 ≈ 25.4 मिमी वेल्डेड स्टील चेन

उत्पाद का अवलोकन

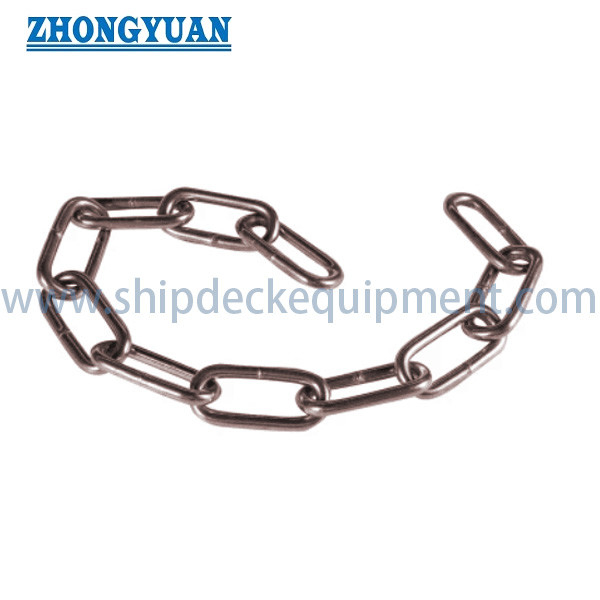

ब्रिटिश मानक मध्यम लिंक चेन एक वेल्डेड गोल स्टील चेन है जिसमें सामान्य इंजीनियरिंग उपयोग के लिए आम तौर पर पेश किए जाने वाले शॉर्ट-लिंक और लॉन्ग-लिंक पैटर्न के बीच लिंक अनुपात है।आपूर्ति श्रेणी 3 से नाममात्र तार व्यास को शामिल करता है.20 से 25.40 मिमी, काले रंग के परिष्करण और गर्म डुबकी से जस्ती वजन के संदर्भ के साथ।मध्यम लिंक ज्यामिति एक लंबी लिंक पैटर्न की तुलना में अधिक कॉम्पैक्ट रहते हुए एक छोटी-लिंक श्रृंखला की तुलना में अधिक आंतरिक सफाई प्रदान करती है.

इस उत्पाद को सामान्य प्रयोजन, गैर-कैलिब्रेटेड वेल्डेड लिंक चेन के रूप में माना जाना चाहिए जब तक कि एक सटीक मानक, स्टील ग्रेड, निर्माण वर्ग, कार्य भार सीमा,और परीक्षण प्रमाण पत्र खरीद विनिर्देश में पुष्टि कर रहे हैंयह एक क्रैंक-लिंक कन्वेयर चेन, लिफ्टिंग चेन, चेन स्लिंग, कैलिब्रेटेड लिफ्ट चेन, एंकर चेन या प्रमाणित मोरिंग चेन नहीं है।आपूर्ति किए गए परीक्षण भार और टूटने के भार के आंकड़े केवल संदर्भ यांत्रिक डेटा हैं और उन्हें कार्य भार सीमा के रूप में प्रस्तुत नहीं किया जाना चाहिए.

त्वरित विनिर्देश

• उत्पाद का रूप: वेल्डेड गोल-चक्की मध्यम लिंक चेन → मध्यवर्ती पिच और व्यावहारिक आंतरिक लिंक क्लीयरेंस के साथ सामान्य प्रयोजन की चेन
• नाममात्र व्यास सीमाः 3.20 ¢ 25.40 मिमी (1/8 ¢ 1 इंच) → बड़ी सामान्य इंजीनियरिंग श्रृंखला के माध्यम से हल्के उपयोगिता आकारों को कवर करता है।
• लिंक आयामः व्यास D, पिच L, और बाहरी चौड़ाई W → अंतरिक्ष, कनेक्टर और प्रतिस्थापन जांच के लिए प्रमुख मान।
• संदर्भ परीक्षण भारः 200-12,150 किलोग्राम जैसा कि आपूर्ति की जाती है → इकाई आधार और परीक्षण प्रक्रिया को अनुबंधित उपयोग से पहले पुष्टि की जानी चाहिए।
• संदर्भ तोड़ने का भारः 400-24,300 किलोग्राम जैसा कि आपूर्ति की गई है → WLL, SWL, MWL, या उठाने की क्षमता नहीं।
• सतह खत्मः बी.एफ. और एच.डी.जी. वजन डेटा → काले खत्म और गर्म डुबकी जस्ती के रूप में व्याख्या की, आदेश की पुष्टि के अधीन।
• आपूर्ति लंबाई आधारः शुद्ध भार प्रति 200 फीट (60.96 मीटर) → कॉइल, ड्रम, फ्रेट और इन्वेंट्री गणना के लिए उपयोगी।
• नियत उपयोगः सामान्य इंजीनियरिंग, संयम, कृषि, बाधा और समुद्री उपयोगिता → उठाने और कर्मियों के समर्थन के अनुप्रयोगों को बाहर रखा गया है जब तक कि अलग से प्रमाणित न हो।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: अनुरोधित उत्पाद को ब्रिटिश-पैटर्न मध्यम लिंक वेल्डेड चेन के रूप में पुष्टि करें और कोई अनिवार्य मानक संख्या, ड्राइंग, ग्रेड या प्रतिस्थापन नमूना प्रदान करें।

चरण 2: नाममात्र व्यास D का चयन करें और पिच L, बाहरी चौड़ाई W, आवश्यक आंतरिक रिक्ति, कनेक्टर का आकार और श्रृंखला की कुल लंबाई की पुष्टि करें।

चरण 3: वास्तविक कर्तव्य, स्थिर या गतिशील भार, पर्यावरण के संपर्क का वर्णन करें और क्या श्रृंखला का उपयोग बाधक, बांधने, बाधा, कृषि, समुद्री उपयोगिता के लिए किया जाता है,या अन्य सामान्य इंजीनियरिंग उद्देश्य.

चरण 4: इस्पात की श्रेणी, गर्मी उपचार की आवश्यकता, वेल्ड प्रक्रिया, आयामी सहिष्णुता, सतह खत्म, और क्या श्रृंखला को एक पहिया या तंत्र के लिए कैलिब्रेट किया जाना चाहिए की पुष्टि करें।

चरण 5: आवश्यक दस्तावेजों को परिभाषित करेंः सामग्री प्रमाण पत्र, आयाम रिपोर्ट, बैच परीक्षण प्रमाण पत्र, टूटने का परीक्षण, कोटिंग रिपोर्ट, तीसरे पक्ष के निरीक्षण, या खरीदार गवाही।

चरण 6: मात्रा, प्रत्येक कॉइल/बंडल/ड्रम की लंबाई, पैकेजिंग, मार्किंग, गंतव्य, वितरण समय और यदि उपलब्ध हो तो संभोग फिटिंग की तस्वीरें या चित्र प्रदान करें।

श्रृंखला निर्माण

गोल इस्पात लिंक मध्यम लिंक पिच प्रत्येक लिंक पर वेल्डेड जोड़ जब निर्दिष्ट फ्लैश ट्रिम वेल्ड क्षेत्र जब पुष्टि की गई है जब तक गैर-केलिब्रेटेड ज्यामिति काले खत्म या निर्दिष्ट जिंक कोटिंग कॉइलबंडल, ड्रम, या कट-लंबाई आपूर्ति

विनिर्माण और गुणवत्ता नियंत्रण पर विचार

• तार या बार के व्यास, पिच और लिंक चौड़ाई को एक साथ नियंत्रित किया जाना चाहिए क्योंकि कनेक्टर फिट और चेन द्रव्यमान केवल व्यास पर नहीं बल्कि सभी तीन आयामों पर निर्भर करते हैं।
• वेल्डेड जॉइंट महत्वपूर्ण विनिर्माण क्षेत्र है। वेल्ड पैठ, फ्लैश हटाने, स्थानीय प्रोफाइल, दरार, और गर्मी से प्रभावित क्षेत्र की स्थिति को उत्पादन निरीक्षण में शामिल किया जाना चाहिए।
• यदि प्रूफ या टेस्ट लोडिंग की आवश्यकता होती है, तो लोड स्तर, नमूनाकरण आवृत्ति, परीक्षण मशीन कैलिब्रेशन, स्थायी विस्तार मानदंड और प्रमाणपत्र के शब्द पर उत्पादन से पहले सहमति होनी चाहिए।
• टूटने के परीक्षण विनाशकारी नमूना परीक्षण हैं। एक सूचीबद्ध टूटने के भार एक शासी मानक, ग्रेड, डिजाइन कारक, नियत कर्तव्य और ट्रेस करने योग्य परीक्षण आधार के बिना एक कार्य भार सीमा स्थापित नहीं करता है.
• गैर-कैलिब्रेटेड मध्यम-लिंक चेन को पॉकेट व्हील्स, चेन व्हील्स, जिप्सी या लिफ्ट तंत्रों पर सही ढंग से चलने के लिए नहीं माना जाना चाहिए; पिच और आयामी सहिष्णुता उपकरण के अनुरूप होनी चाहिए।
• वेल्डिंग और सतह तैयार करने के बाद गर्म डुबकी गैल्वनाइजिंग लागू की जानी चाहिए। कोटिंग निर्माण द्रव्यमान को बढ़ा सकता है और स्पष्ट आयामों को थोड़ा कम कर सकता है,जो निकटता से फिट होने वाले संलग्नक के लिए विचार किया जाना चाहिए.
• कट एंड और कनेक्टिंग घटकों को एक ही नियत कार्य और संगत आयामों के लिए चुना जाना चाहिए। सबसे कमजोर कनेक्टर या संयोजन विधि पूरी असेंबली को नियंत्रित कर सकती है।

लोड डेटा और उपयोग की सीमाएँ

• आपूर्ति किए गए परीक्षण भार के मूल्य सूचीबद्ध टूटने के भार के मूल्यों का ठीक आधा है, लेकिन वे एक पुष्टि मानक, ग्रेड, कर्तव्य के बिना एक WLL, SWL, MWL या डिजाइन कारक स्थापित नहीं करते हैं,और परीक्षण आधार.
• आघात भार, साइड भार, मोड़, गाँठ, पहनने, संक्षारण, छोटी त्रिज्या पर झुकने, और असंगत कनेक्टर्स उपयोगी ताकत को कम कर सकते हैं।
• यह चेन लिफ्टिंग चेन, चेन स्लिंग, लिफ्ट लोड चेन, फॉल-स्टैप चेन, पर्सनल-सपोर्ट चेन या ओवरहेड लोड हैंडलिंग उपकरण के रूप में प्रस्तुत नहीं की जाती है।
• लटकन या भार प्रतिरोध के लिए, अनुमेय क्षमता, संगत अंत फिटिंग, तनाव उपकरण, निरीक्षण मानदंड और लागू परियोजना या परिवहन नियम निर्दिष्ट करें।

सतह परिष्करण विकल्प

• ब्लैक फिनिश (बी.एफ.): सूखे या संरक्षित सामान्य उपयोग के लिए स्व-रंग या काले-फिनिश श्रृंखला → तेल, काली या कोटिंग की सटीक स्थिति की पुष्टि की जानी चाहिए।
• हॉट-डिप गैल्वेनाइज्ड (एच.डी.जी.): वायुमंडलीय संक्षारण प्रतिरोध में सुधार के लिए जिंक-लेपित श्रृंखला → कोटिंग मानक, न्यूनतम कोटिंग आवश्यकता, उपस्थिति,और गैल्वनाइजिंग के बाद निरीक्षण निर्दिष्ट किया जाना चाहिए.
• पेंट, इलेक्ट्रो-गल्वानाइज्ड, या विशेष रूप से लेपित खत्मः केवल सहमत होने पर उपलब्ध → प्रक्रिया, कोटिंग मोटाई, रंग, पर्यावरण अनुकूलता और पैकेजिंग सुरक्षा को परिभाषित करें।

कस्टम विशेषताएं

• उत्पाद का नामः ब्रिटिश मानक मध्यम लिंक चेन → सामान्य बाजार नाम; सटीक शासी मानक की पुष्टि की जानी है।
• चेन का रूपः वेल्डेड राउंड-लिंक चेन → क्रैंक-लिंक कन्वेयर चेन नहीं।
• नाममात्र व्यासः 3.20×25.40 मिमी → पिच, चौड़ाई, ड्यूटी और कनेक्टर ज्यामिति के साथ चयन करें।
• कैलिब्रेशनः गैर-कैलिब्रेटेड जब तक अन्यथा निर्दिष्ट न हो → स्वचालित रूप से रिंगों, जेब के पहियों या लिफ्टों के लिए उपयुक्त नहीं।
• सामग्रीः इस्पात के ग्रेड की पुष्टि → कार्बन स्टील सामान्य आधार है; मिश्र धातु स्टील को परिभाषित ग्रेड और यांत्रिक गुणों की आवश्यकता होती है।
• समाप्तिः प्राथमिक टेबल विकल्पों के रूप में बी.एफ. / एच.डी.जी. → वैकल्पिक कोटिंग्स को अलग से पुष्टि की आवश्यकता है।
• आपूर्ति की लंबाईः कट लंबाई, कॉइल, बंडल या ड्रम → राज्य लंबाई सहिष्णुता और पैकेजिंग आवश्यकता।

आवेदन

सामान्य अभियांत्रिकी संयम कृषि और कृषि उपयोगिताएँ द्वार, बाधाएं,और बाड़ लगाना. औद्योगिक सुरक्षा. निर्माण और कार्यशाला उपयोगिता. गैर उठाने वाली समुद्री उपयोगिता. आयामी प्रतिस्थापन की पुष्टि की.

निरीक्षण और प्रलेखन

निरीक्षण और प्रलेखन की व्यवस्था प्रमाणित मानक, ग्रेड, बैच, परीक्षण दायरे और कोटिंग आवश्यकताओं के अनुसार की जा सकती है। निर्माता का परीक्षण प्रमाण पत्र, सामग्री रिकॉर्ड, आयामी रिपोर्ट,कोटिंग रिपोर्ट, या तीसरे पक्ष के गवाह के रिकॉर्ड को उद्धरण से पहले निर्दिष्ट किया जाना चाहिए; वर्गीकरण प्रमाणन का अनुमान नहीं लगाया जाता है।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या यह उत्पाद एक क्रैंक-लिंक चेन है?

A1: नहीं। आपूर्ति किए गए आयाम व्यास D, पिच L और चौड़ाई W के साथ वेल्डेड गोल लिंक का वर्णन करते हैं।अनुलग्नक, और रडार की आवश्यकताएं।

प्रश्न 2: क्या सूचीबद्ध परीक्षण भार या टूटने वाले भार का उपयोग उठाने की क्षमता के रूप में किया जा सकता है?

A2: नहीं. तालिका में WLL, SWL, लिफ्टिंग ग्रेड, डिजाइन फैक्टर, स्वीकृति मानक या संगत लिफ्टिंग घटक नहीं दिए गए हैं.लिफ्टिंग ऑपरेशन के लिए लागू लिफ्टिंग चेन मानक के अनुरूप एक अलग से प्रमाणित लिफ्टिंग चेन की आवश्यकता होती है.

Q3: सटीक उद्धरण के लिए किस जानकारी की आवश्यकता है?

A3: व्यास, पिच, चौड़ाई, कुल मात्रा, प्रति पैकेज लंबाई, नियत शुल्क, सामग्री की श्रेणी, काला या जस्ती खत्म, परीक्षण और प्रमाण पत्र का दायरा, पैकेजिंग, गंतव्य, वितरण समय,और यदि विनिमेयता की आवश्यकता है तो सटीक मानक या संदर्भ नमूना.
