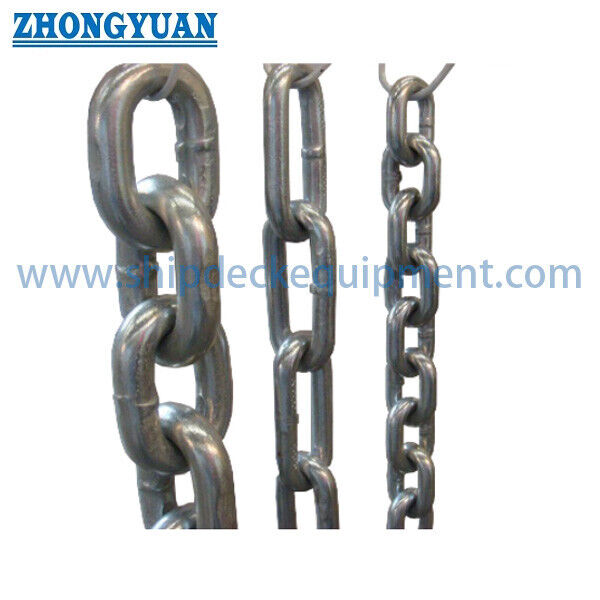

ऑस्ट्रेलियाई स्टैंडर्ड लिंक चेन | समुद्री और सामान्य उपयोग के लिए छोटी, मध्यम और लंबी वेल्डेड चेन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Zhongyuan Marine Equipmen |
| प्रमाणन: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| मॉडल संख्या: | मानक या अनुकूलित |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Based on quotation |
| पैकेजिंग विवरण: | मानक फूस या अनुकूलित पैकिंग निर्यात करें |
| प्रसव के समय: | परियोजना आवश्यकताओं के आधार पर |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | परियोजना आवश्यकताओं के आधार पर अनुकूलित उत्पादन |
|
विस्तार जानकारी |
|||
| प्रकार: | लंगर श्रृंखला | सामग्री: | स्टेनलेस स्टील, मिश्र धातु आदि |
|---|---|---|---|
| सतह का उपचार: | पॉलिशिंग, ग्रिट ब्लास्टिंग, गैलाइज्ड, पेंटेड | विशेषता: | प्रतिरोधी गर्मी |
| संरचना: | फ्लैश बट वेल्डेड चेन | रंग: | ठोस रंग |
| प्रयोग: | ड्रैग चेन | ||
| प्रमुखता देना: | एंकर चेन ऑस्ट्रेलियाई मानक,चित्रित ऑस्ट्रेलियाई मानक लिंक श्रृंखला |
||
उत्पाद विवरण
ऑस्ट्रेलियाई स्टैंडर्ड लिंक चेन | समुद्री और सामान्य उपयोग के लिए छोटी, मध्यम और लंबी वेल्डेड चेन
उत्पाद अवलोकन
यह ऑस्ट्रेलियाई-बाजार वेल्डेड लिंक चेन रेंज समुद्री उपयोगिता, मूरिंग, ड्रैग, प्रतिबंध, बाधा, कृषि और सामान्य औद्योगिक अनुप्रयोगों के लिए शॉर्ट-लिंक, मीडियम-लिंक और लॉन्ग-लिंक कॉन्फ़िगरेशन में आपूर्ति की जाती है। चयन नाममात्र चेन आकार, संदर्भ कार्य भार, लिंक आयाम, आवश्यक लंबाई, सतह फिनिश, जुड़े हुए फिटिंग और चेन के वास्तविक कर्तव्य के आधार पर किया जाता है।
आपूर्ति की गई तालिका सामान्य वेल्डेड ओपन-लिंक चेन का प्रतिनिधित्व करती है और इसे स्वचालित रूप से क्लास-अनुमोदित शिप एंकर चेन, ऑफशोर मूरिंग चेन, या लिफ्टिंग चेन के रूप में वर्णित नहीं किया जाना चाहिए। ग्रेड एल शॉर्ट-लिंक चेन, ग्रेड 70 ट्रांसपोर्ट चेन, स्टेनलेस स्टील चेन और क्लास-प्रमाणित समुद्री एंकर चेन अलग-अलग उत्पाद परिवार हैं जिनके अलग-अलग सामग्री, परीक्षण, अंकन और प्रमाणन आवश्यकताएं हैं। यह उत्पाद योग्य दीर्घकालिक चेन निर्माण भागीदारों के माध्यम से आपूर्ति की जाती है, जिसमें प्रत्येक ऑर्डर के लिए विनिर्देश मिलान और निरीक्षण का दायरा पुष्टि किया जाता है।
त्वरित विनिर्देश
- चेन रेंज: शॉर्ट लिंक, मीडियम लिंक और लॉन्ग लिंक → कॉम्पैक्ट लिंक, संतुलित सामान्य-उद्देश्य ज्यामिति और हल्के विस्तारित-पिच लिंक के बीच चयन की अनुमति देता है।
- नाममात्र आकार रेंज: शॉर्ट लिंक 5-24 मिमी, मीडियम लिंक 3-24 मिमी, लॉन्ग लिंक 3-10 मिमी → लाइट यूटिलिटी चेन से लेकर बड़े सामान्य-उद्देश्य समुद्री चेन आकारों तक को कवर करता है।
- संदर्भ कार्य-भार रेंज: आपूर्ति की गई तालिका में 0.05-5.43 टी → मान केवल सूचीबद्ध चेन कॉन्फ़िगरेशन पर लागू होते हैं और इन्हें किसी अन्य ग्रेड या सामग्री में स्थानांतरित नहीं किया जाना चाहिए।
- निर्माण: विद्युत रूप से वेल्डेड राउंड-स्टील लिंक → लिंक ज्यामिति, वेल्ड गुणवत्ता, आयामी स्थिरता और प्रूफ-टेस्ट का दायरा प्रमुख खरीद बिंदु हैं।
- सतह फिनिश: ब्लैक फिनिश या हॉट-डिप गैल्वेनाइज्ड → ब्लैक फिनिश किफायती है; हॉट-डिप गैल्वेनाइजिंग बाहरी और समुद्री जोखिम के लिए बेहतर संक्षारण सुरक्षा प्रदान करता है।
- चयन डेटा: एस, आर, एफ, प्रति मीटर लिंक, और प्रति 100 किग्रा मीटर → कनेक्शन क्लीयरेंस, चेन लंबाई अनुमान, पैकिंग और माल ढुलाई योजना के लिए उपयोगी।
- अनुप्रयोग सीमा: सामान्य-उद्देश्य और समुद्री उपयोगिता चेन → ओवरहेड लिफ्टिंग, ट्रांसपोर्ट प्रतिबंध, प्रमाणित शिप एंकरिंग और ऑफशोर मूरिंग के लिए अलग से पुष्टि की गई चेन ग्रेड की आवश्यकता होती है।
- आपूर्ति मॉडल: योग्य निर्माण भागीदारों के माध्यम से सोर्स किया गया → कोटेशन से पहले कारखाने, सामग्री, परीक्षण, अंकन और प्रमाण पत्र का दायरा पुष्टि किया जाता है।
मुख्य तकनीकी पैरामीटर
| प्रकार | चेन आकार | कार्य भार | लिंक आयाम | प्रति मीटर लिंक | प्रति 100 किग्रा लंबाई | |||
| एस | आर | एफ | बी.एफ. | एच.डी.जी. | ||||
| मिमी | मी | मिमी | मिमी | मिमी | पीसी | मी | मी | |
| शॉर्ट लिंक | 5 | 0.24 | 5 | 14.6 | 17.2 | 68.3 | 174 | 167 |
| 6 | 0.32 | 6.3 | 18.9 | 21.5 | 52.9 | 114 | 108 | |
| 8 | 0.53 | 8 | 24 | 27.5 | 41.7 | 70.5 | 67 | |
| 10 | 0.83 | 10 | 29.5 | 33.5 | 33.9 | 45.2 | 42.9 | |
| 12 | 1.5 | 12.5 | 37.5 | 40.6 | 26.7 | 29.5 | 28 | |
| 13 | 1.6 | 13 | 38.8 | 44.6 | 25.8 | 26.9 | 26.3 | |
| 16 | 2.31 | 16 | 47 | 54 | 21.3 | 17.6 | 16.7 | |
| 20 | 3.45 | 20 | 59 | 68.5 | 16.9 | 11.3 | 11.1 | |
| 22 | 4.55 | 22 | 64.9 | 77 | 15.4 | 9.5 | 9.2 | |
| 24 | 5.43 | 24 | 71 | 82.2 | 14.1 | 7.8 | 7.6 | |
| मीडियम लिंक | 3 | 0.06 | 3.15 | 15.7 | 13.1 | 63.8 | 511 | 498 |
| 4 | 0.11 | 4 | 18.6 | 16 | 53.9 | 320 | 305 | |
| 5 | 0.19 | 5 | 22 | 19.4 | 45.4 | 203 | 193 | |
| 6 | 0.32 | 6.3 | 26.1 | 23.5 | 37.8 | 129 | 120 | |
| 8 | 0.53 | 8 | 32.2 | 29.5 | 31 | 77.8 | 74.1 | |
| 10 | 0.83 | 10 | 39.1 | 36.2 | 25 | 48.5 | 47.1 | |
| 12 | 1.35 | 12 | 46 | 44 | 21.7 | 34 | 33.3 | |
| 13 | 1.5 | 13 | 49.1 | 46.1 | 20.3 | 29.7 | 27.7 | |
| 16 | 2.31 | 16 | 59.6 | 56.5 | 16.8 | 20.2 | 18.2 | |
| 20 | 3.67 | 20 | 73.3 | 70 | 13.6 | 12.3 | 11.6 | |
| 24 | 5.31 | 24 | 87 | 83.6 | 11.5 | 8.5 | 8.04 | |
| लॉन्ग लिंक | 3 | 0.05 | 3.15 | 22.1 | 15.7 | 45.3 | 555 | 526 |
| 4 | 0.09 | 4 | 25.4 | 18.6 | 39.3 | 345 | 323 | |
| 5 | 0.19 | 5 | 29.3 | 21.8 | 34.1 | 217 | 206 | |
| 6 | 0.32 | 6.3 | 34.5 | 26.1 | 29 | 135 | 128 | |
| 8 | 0.53 | 8 | 41.2 | 31.9 | 24.3 | 82.2 | 78.1 | |
| 10 | 0.83 | 10 | 49 | 38.7 | 20.4 | 52.8 | 50.2 | |
चयन और पूछताछ गाइड
चरण 1: वास्तविक अनुप्रयोग बताएं: समुद्री उपयोगिता एंकरिंग, मूरिंग, ड्रैग चेन, बैरियर चेन, कृषि उपयोग, सामान्य प्रतिबंध, लिफ्टिंग, या परिवहन भार प्रतिबंध। कर्तव्य आवश्यक चेन ग्रेड और अनुपालन मार्ग निर्धारित करता है।
चरण 2: शॉर्ट, मीडियम, या लॉन्ग लिंक; नाममात्र आकार; आवश्यक संदर्भ कार्य भार; और एस / आर / एफ आयामों का चयन करें। जहां लागू हो, मिलान वाले शैकल, हुक, कनेक्टर, स्प्रोकेट, या एंकर फिटिंग आयाम प्रदान करें।
चरण 3: सामग्री और ग्रेड की पुष्टि करें। कार्बन-स्टील सामान्य-उद्देश्य चेन आपूर्ति की गई तालिका के लिए आधार रेखा है; ग्रेड एल, ग्रेड 70, स्टेनलेस स्टील, मिश्र धातु स्टील और क्लास-अनुमोदित एंकर चेन के लिए अलग-अलग तकनीकी डेटा की आवश्यकता होती है।
चरण 4: फिनिश और पर्यावरण की पुष्टि करें: ब्लैक / सेल्फ-कलर, हॉट-डिप गैल्वेनाइज्ड, पॉलिश स्टेनलेस स्टील, या अन्य निर्दिष्ट कोटिंग। समुद्री जल जोखिम, स्प्लैश-ज़ोन जोखिम, रासायनिक जोखिम और भंडारण की स्थिति बताएं।
चरण 5: आपूर्ति की गई लंबाई, निरंतर लंबाई या कट लंबाई, एंड-लिंक आवश्यकता, जोड़ने वाले लिंक, शैकल या हुक, पहचान अंकन, पैकिंग विधि, और क्या चेन कॉइल, ड्रम, बैग, बाल्टी, या बंडलों में आपूर्ति की जाती है, की पुष्टि करें।
चरण 6: मात्रा, आवश्यक मानक और ग्रेड, परीक्षण और प्रमाण पत्र का दायरा, तीसरे पक्ष या वर्ग की आवश्यकता, वितरण गंतव्य, आवश्यक वितरण समय, और मौजूदा चेन से मिलान करने के लिए एक ड्राइंग या नमूना फोटो प्रदान करें।
संरचना
राउंड-स्टील वेल्डेड लिंक | शॉर्ट / मीडियम / लॉन्ग पिच ज्यामिति | लिंक वेल्ड ज़ोन | ब्लैक या हॉट-डिप गैल्वेनाइज्ड फिनिश | वैकल्पिक एंड लिंक और कनेक्टिंग फिटिंग | ऑर्डर के अनुसार लंबाई अंकन और पैकिंग
निर्माण, फिनिश और निरीक्षण विचार
- लिंक ज्यामिति लचीलापन, प्रति मीटर द्रव्यमान, कनेक्शन क्लीयरेंस, और जिस तरह से चेन फिटिंग के चारों ओर बैठती है, उसे नियंत्रित करती है; प्रतिस्थापन चयन के लिए केवल नाममात्र व्यास पर्याप्त नहीं है।
- शॉर्ट-लिंक चेन एक कॉम्पैक्ट लिंक पैटर्न और आम तौर पर उच्च लिंक घनत्व प्रदान करती है, जबकि मीडियम-लिंक चेन लचीलापन और द्रव्यमान को संतुलित करती है। लॉन्ग-लिंक चेन कम लिंक गणना और आसान कनेक्शन के लिए विस्तारित पिच का उपयोग करती है लेकिन उच्च भार के लिए स्वचालित रूप से उपयुक्त नहीं है।
- वेल्ड स्थान, संलयन गुणवत्ता, आयामी दोहराव, और हानिकारक क्रैकिंग या गंभीर विकृति की अनुपस्थिति को कारखाने के निरीक्षण में शामिल किया जाना चाहिए।
- ब्लैक या सेल्फ-कलर चेन सीमित संक्षारण सुरक्षा प्रदान करती है और सामान्यतः उपयुक्त भंडारण, स्नेहन, या परियोजना कोटिंग की आवश्यकता होती है जहां संक्षारण जोखिम महत्वपूर्ण होता है।
- हॉट-डिप गैल्वेनाइजिंग संक्षारण प्रतिरोध में सुधार करता है, लेकिन कोटिंग की मोटाई लिंक क्लीयरेंस, द्रव्यमान, सतह की उपस्थिति और क्लोज-फिटिंग कनेक्टर या कैलिब्रेटेड उपकरण के साथ संगतता को प्रभावित कर सकती है।
- स्टेनलेस स्टील और मिश्र धातु-स्टील विकल्पों को अपने स्वयं के सामग्री प्रमाण पत्र, लोड तालिका, गर्मी उपचार और परीक्षण आधार का उपयोग करना चाहिए; कार्बन-स्टील तालिका को किसी अन्य सामग्री के लिए पुन: उपयोग नहीं किया जाना चाहिए।
- प्रूफ टेस्टिंग, ब्रेकिंग-लोड टेस्टिंग, आयामी सैंपलिंग, अंकन और पता लगाने की क्षमता को उत्पाद नाम से अनुमान लगाने के बजाय खरीद विनिर्देश में बताया जाना चाहिए।
- आपूर्ति विवरण में एक गर्मी प्रतिरोधी सुविधा शामिल है, लेकिन कोई तापमान सीमा या ऊंचे तापमान पर भार में कमी प्रदान नहीं की गई थी। सामग्री और स्वीकार्य सेवा तापमान की पुष्टि होने तक गर्मी प्रतिरोध प्रकाशित नहीं किया जाना चाहिए।
कस्टम विशेषताएँ
- उत्पाद श्रेणी: वेल्डेड ओपन-लिंक चेन → ऑस्ट्रेलियाई-बाजार समुद्री और सामान्य-उद्देश्य अनुप्रयोगों के लिए आपूर्ति की जाती है।
- लिंक प्रकार: शॉर्ट / मीडियम / लॉन्ग → कॉम्पैक्टनेस, लचीलापन, जुड़े हुए फिटिंग और चेन वजन के अनुसार चुनें।
- नाममात्र आकार: लिंक प्रकार के आधार पर 3-24 मिमी → वास्तविक बार व्यास एस और लिंक आयाम आर / एफ की पुष्टि करें।
- सामग्री: कार्बन स्टील संदर्भ आधार के रूप में → स्टेनलेस स्टील या मिश्र धातु स्टील के लिए अलग पुष्टि और तकनीकी डेटा की आवश्यकता होती है।
- सतह फिनिश: ब्लैक फिनिश या हॉट-डिप गैल्वेनाइज्ड → पॉलिश फिनिश सामान्यतः मानक कार्बन-स्टील चेन के बजाय स्टेनलेस स्टील से संबंधित होती है।
- कार्य भार: आपूर्ति की गई तालिका संदर्भ मान → प्रूफ लोड, ब्रेकिंग लोड, लिफ्टिंग डब्ल्यूएलएल, एंकर होल्डिंग क्षमता, या क्लास-अनुमोदित लोड के रूप में पुनः लेबल नहीं किया जाना चाहिए।
- ग्रेड एल विकल्प: अलग शॉर्ट-लिंक चेन परिवार → मानक, डिजाइन कारक, अंकन और प्रमाण पत्र की पुष्टि की जानी चाहिए।
- ग्रेड 70 विकल्प: अलग ट्रांसपोर्ट-रेस्ट्रेंट चेन परिवार → लेशिंग क्षमता और एएस/एनजेडएस 4344 अनुपालन को अलग से उद्धृत किया जाना चाहिए; लिफ्टिंग के लिए नहीं।
- समुद्री एंकर चेन स्थिति: पुष्टि की जानी है → सूचीबद्ध ओपन-लिंक चेन स्वचालित रूप से क्लास-अनुमोदित शिप एंकर चेन या ऑफशोर मूरिंग चेन नहीं है।
- आपूर्ति स्थिति: सोर्स किया गया उत्पाद → सहमत निरीक्षण, अंकन और दस्तावेज़ दायरे के साथ योग्य भागीदार कारखानों के माध्यम से आपूर्ति की जाती है।
यह कैसे काम करता है
बल एक संगत एंकर, शैकल, हुक, या कनेक्शन बिंदु के माध्यम से प्रवेश करता है → प्रत्येक वेल्डेड लिंक अगले लिंक में तन्यता बल स्थानांतरित करता है → लिंक पिच और आंतरिक आयाम आर्टिक्यूलेशन और फिटिंग क्लीयरेंस को नियंत्रित करते हैं → सतह फिनिश पर्यावरणीय हमले को कम करती है → आवधिक निरीक्षण पहनने, संक्षारण, बढ़ाव, विकृति और वेल्ड क्षति की पहचान करता है
अनुप्रयोग
समुद्री उपयोगिता एंकरिंग | सामान्य मूरिंग और बर्थ-साइड उपयोगिता उपयोग | ड्रैग चेन | बाधा और सुरक्षा चेन | पंप और सस्पेंशन अनुप्रयोग जहां निर्दिष्ट हो | कृषि उपयोग | औद्योगिक प्रतिबंध | सामान्य निर्माण और रखरखाव | प्रतिस्थापन चेन मिलान
प्रमाणन और आपूर्ति दायरा
मिल प्रमाण पत्र, निर्माता निरीक्षण रिपोर्ट, प्रूफ-टेस्ट रिकॉर्ड, और तीसरे पक्ष के निरीक्षण को चयनित चेन प्रकार, ग्रेड, कारखाने की क्षमता और ऑर्डर की आवश्यकता के अनुसार व्यवस्थित किया जा सकता है। क्लास सोसाइटी प्रमाणन इस सामान्य ओपन-लिंक चेन के लिए मानक नहीं है और जब चेन को क्लास-नियंत्रित समुद्री अनुप्रयोग के लिए अभिप्रेत किया जाता है तो कोटेशन से पहले इसकी पुष्टि की जानी चाहिए।
प्रमाणन विकल्प: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट, और मिल सर्टिफिकेट - केवल तभी उपलब्ध जब परियोजना द्वारा आवश्यक हो, चयनित कारखाने द्वारा समर्थित हो, और संबंधित निरीक्षण या वर्ग प्रक्रिया द्वारा स्वीकार किया गया हो।
ड्राइंग और तस्वीरें
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या यह क्लास-अनुमोदित शिप एंकर चेन के समान है?
उत्तर 1: नहीं। आपूर्ति की गई तालिका शॉर्ट, मीडियम और लॉन्ग लिंक पैटर्न में वेल्डेड ओपन-लिंक चेन का वर्णन करती है। एक शिप एंकर-चेन ऑर्डर में सामान्यतः एक अलग से पुष्टि की गई चेन प्रकार, सामग्री ग्रेड, नाममात्र व्यास, प्रूफ और ब्रेकिंग लोड, एंड लिंक, जॉइनिंग शैकल, अंकन और क्लास निरीक्षण की आवश्यकता होती है। "एंकर चेन" शब्द का उपयोग केवल तभी किया जाना चाहिए जब इच्छित जहाज और अनुमोदन आवश्यकता की पुष्टि हो जाए।
प्रश्न 2: क्या सूचीबद्ध चेन का उपयोग ओवरहेड लिफ्टिंग या ट्रांसपोर्ट प्रतिबंध के लिए किया जा सकता है?
उत्तर 2: डिफ़ॉल्ट रूप से नहीं। लिफ्टिंग चेन को लागू अंकन, प्रूफ टेस्टिंग और प्रमाणन के साथ सही लिफ्टिंग ग्रेड में आपूर्ति की जानी चाहिए। ग्रेड 70 ट्रांसपोर्ट चेन एक अलग उत्पाद है जो अपने लेशिंग मानक का अनुपालन करता है और यह लिफ्टिंग चेन नहीं है। सामान्य मीडियम-लिंक और लॉन्ग-लिंक चेन को ओवरहेड लिफ्टिंग के लिए प्रचारित नहीं किया जाना चाहिए जब तक कि कोई विशिष्ट प्रमाणित उत्पाद विनिर्देश उस उपयोग का समर्थन न करे।
प्रश्न 3: सटीक कोटेशन के लिए क्या जानकारी आवश्यक है?
उत्तर 3: अनुप्रयोग, लिंक प्रकार, नाममात्र आकार, आवश्यक लोड आधार, सामग्री और ग्रेड, फिनिश, कुल लंबाई और कट लंबाई, एंड फिटिंग, लागू मानक, परीक्षण और प्रमाण पत्र का दायरा, अंकन, मात्रा, पैकिंग, गंतव्य, और डिलीवरी की तारीख की पुष्टि करें। प्रतिस्थापन चेन के लिए ड्राइंग या नमूना अनुशंसित है।
