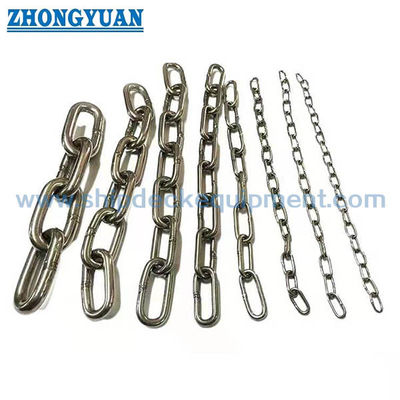

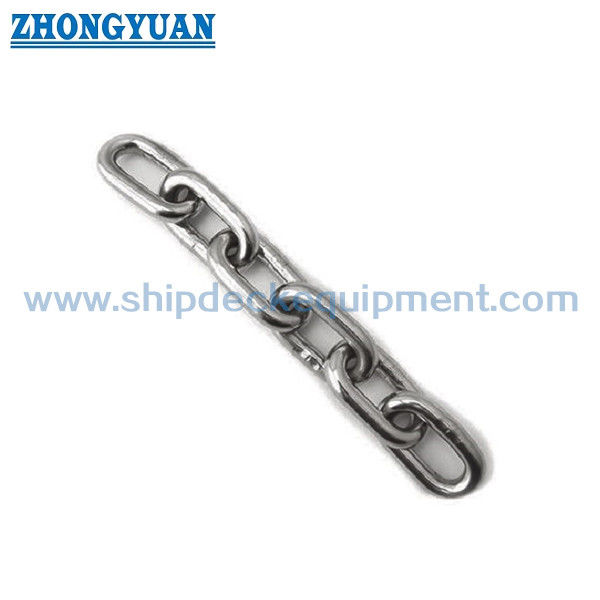

304/316 स्टेनलेस स्टील ओपन लिंक एंकर चेन

304/316 स्टेनलेस स्टील ओपन लिंक एंकर चेन

उत्पाद का अवलोकन

यह स्टेनलेस स्टील ओपन लिंक एंकर चेन नौकाओं और छोटे जहाजों के लिए डिज़ाइन की गई है जहां स्वच्छ उपस्थिति, संक्षारण प्रतिरोध और चिकनी लिंक आंदोलन की आवश्यकता होती है।पृष्ठ 5 मिमी से 20 मिमी तक नाममात्र व्यास के फ्लैश बट वेल्डेड ओपन-लिंक चेन (स्टडलेस) को कवर करता है, SUS 304 या SUS 316 स्टेनलेस स्टील में और अनुकूलित निरंतर लंबाई में आपूर्ति की जाती है।

चयन केवल चेन व्यास पर आधारित नहीं होना चाहिए। नौका लंगर, जहाज का आकार और हवा का भार, अपेक्षित लंगर लगाने की स्थिति, आवश्यक सबूत और टूटने के भार, पंखुड़ी जिप्सी ज्यामिति,चेन पाइप का रिक्त स्थान, अंत फिटिंग, सामग्री ग्रेड, और प्रमाण पत्र के दायरे को एक साथ पुष्टि की जानी चाहिए। SUS 316 आमतौर पर उच्च क्लोराइड जोखिम के लिए अधिक उपयुक्त विकल्प है,जबकि एसयूएस 304 सेवा पर्यावरण और रखरखाव के करीब विचार की आवश्यकता हैस्टेनलेस स्टील संक्षारण प्रतिरोध में सुधार करता है लेकिन समुद्री जल में संक्षारण प्रतिरोधी नहीं है।

त्वरित विनिर्देश

• चेन व्यासः 5×20 मिमी → छोटे नौकाओं, क्रूज नौकाओं और चयनित बड़े नौकाओं के लिए लंगर की आवश्यकताओं को कवर करता है, लोड और विंडलास की पुष्टि के अधीन।
• सामग्री विकल्पः SUS 304 या SUS 316 → 316 में मोलिब्डेनम होता है और समुद्री संपर्क में 304 की तुलना में क्लोराइड से संबंधित पिटिंग के लिए बेहतर प्रतिरोध प्रदान करता है।
• उत्पाद का रूपः ओपन-लिंक/स्टडलेस चेन → इस पृष्ठ में अलग से उपलब्ध स्टड-लिंक चेन को एक ही आयामी उत्पाद के रूप में नहीं माना गया है।
• निर्माण: फ्लैश बट वेल्डेड लिंक → वेल्ड स्थिरता, आयामी दोहराव, और चिकनी लिंक सतहें विनिर्माण और निरीक्षण के प्रमुख बिंदु हैं।
• लिंक ज्यामिति: D, L, और B आयाम → चेन पिच और लिंक चौड़ाई को विंडलास जिप्सी, चेन पाइप, बो रोलर और एंकर लॉकर के साथ जांचना चाहिए।
• आपूर्ति की लंबाईः अनुकूलित → उद्धरण से पहले कुल लंबाई, निरंतर लंबाई की संख्या, श्रृंखला अंकन, अंत लिंक, चेन, स्विवेल और पैकेजिंग की पुष्टि करें।
• सतह खत्मः अचार और निष्क्रिय, जब निर्दिष्ट चमकदार चमक के साथ → वेल्ड के बाद की सफाई गर्मी रंग और कार्बन स्टील के संदूषण को दूर करने में मदद करती है।
• निरीक्षण का दायराः सामग्री सत्यापन, आयामी निरीक्षण, प्रूफ-लोड और ब्रेक-लोड परीक्षण की व्यवस्था की जा सकती है → परीक्षण मानों और साक्ष्य आधार की अनुबंध द्वारा पुष्टि की जानी चाहिए।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: लंगर की सवारी की पुष्टि करेंः नौका का प्रकार, कुल लंबाई, विस्थापन, पवन, लंगर का प्रकार और वजन, परिचालन क्षेत्र और अपेक्षित लंगर की स्थिति।

चरण 2: श्रृंखला ज्यामिति की पुष्टि करें: नाममात्र व्यास D, कड़ी लंबाई L, कड़ी चौड़ाई B, आवश्यक कुल लंबाई, और क्या श्रृंखला को मौजूदा विंडलास जिप्सी के माध्यम से चलना चाहिए।

चरण 3: जब प्रतिस्थापन संगतता महत्वपूर्ण हो, तो पंख का ब्रांड/मॉडल, जिप्सी मार्किंग, लागू कैलिब्रेटेड चेन विनिर्देश या एक नमूना लिंक प्रदान करें।

चरण 4: सामग्री की पुष्टि करें: SUS 304 या SUS 316, सामग्री मानक, कम कार्बन ग्रेड की आवश्यकता, यदि कोई हो, सतह खत्म, और संक्षारण-रखरखाव की उम्मीदें।

चरण 5: मूल्य निर्धारण से पहले आवश्यक प्रूफ लोड, ब्रेकिंग लोड, परीक्षण मानक, नमूनाकरण योजना, तीसरे पक्ष के गवाह, वर्ग आवश्यकता और प्रमाणपत्र प्रकार की पुष्टि करें।

चरण 6: विस्तारित अंत लिंक्स, एंकर चेन, घुमावदार, रस्सी-से-चेन कनेक्शन, चिह्न, मात्रा, वितरण गंतव्य और आवश्यक वितरण समय सहित अंत व्यवस्था की पुष्टि करें।

संरचना

Austenitic stainless steel round bar | Open-link / studless chain pattern | Flash butt-welded link joint | Smooth link crown and internal contact surfaces | Pickled and passivated or polished finish | Customized continuous length | End fittings to be confirmed

सामग्री, वेल्डिंग और एंकर-रोड चयन के फायदे

• एसयूएस 304 और एसयूएस 316 विकल्प सामग्री को क्लोराइड जोखिम, उपस्थिति अपेक्षाओं, रखरखाव पहुंच और बजट के अनुसार चुना जा सकता है।छपका, या समय-समय पर समुद्र के पानी से संपर्क अधिक गंभीर होता है।
• फ्लैश बट वेल्डिंग एक दोहराए जाने योग्य बंद-लिंक निर्माण प्रदान करती है। उत्पादन नियंत्रण को बार व्यास, लिंक पिच, आंतरिक चौड़ाई, वेल्ड गड़बड़ी, संरेखण पर ध्यान देना चाहिए,और वेल्डेड क्षेत्र के चारों ओर चिकनी खत्म.
• अचार से वेल्ड हीट टोन और एम्बेडेड प्रदूषण दूर होता है, जबकि निष्क्रियता स्वच्छ निष्क्रिय सतह के गठन का समर्थन करती है।सटीक उपचार प्रक्रिया और स्वीकृति विधि का उल्लेख किया जाना चाहिए जब एएसटीएम A380 / A967 या किसी अन्य परियोजना मानक की आवश्यकता होती है.
• ओपन-लिंक निर्माण एक वेल्डेड स्टड से बचता है और कई नौका लंगर-रोड लेआउट के लिए लचीला जोड़ प्रदान करता है।स्टड-लिंक विकल्प में भिन्न ज्यामिति और भार व्यवहार होता है और इसे एक अलग उत्पाद चयन के रूप में माना जाना चाहिए.
• विंडलास के प्रदर्शन पर निर्भर करता है चेन चिपसी जेब ज्यामिति से मेल खाती है। चेन व्यास अकेले संगतता की पुष्टि नहीं करता है; पिच, चौड़ाई, सहिष्णुता,और विंडलास निर्माता की चेन विनिर्देश भी आवश्यक हैं.
• प्रूफ लोड, ब्रेकिंग लोड और कार्य चयन आधार अलग-अलग रहना चाहिए। पृष्ठ व्यास, सामग्री नाम या आपूर्ति की गई वजन तालिका से कार्य भार या ब्रेकिंग ताकत का अनुमान नहीं लगाता है।
• केवल स्टेनलेस स्टील के निर्माण उपकरण, स्वच्छ भंडारण और कार्बन-स्टील पीसने की धूल से सुरक्षा समाप्त श्रृंखला पर मुक्त लोहे के संदूषण और प्रारंभिक जंग के दाग को कम करने में मदद करती है।
• निरीक्षण और रखरखाव की आवश्यकता बनी हुई है। मीठे पानी से कुल्ला, नमक जमाव को हटाना और वेल्ड्स, पहने हुए लिंक, दरारें, चेन, घुमावदार,और मिश्रित धातु कनेक्शन विश्वसनीय सेवा का समर्थन.

कस्टम विशेषताएं

• उत्पाद का दायराः ओपन-लिंक/स्टडलेस एंकर चेन → आयाम तालिका इस पृष्ठ पर वर्णित ओपन-लिंक उत्पाद पर लागू होती है।
• नाममात्र व्यासः 5 / 6 / 7 / 8 / 9 / 10 / 12 / 14 / 16 / 18 / 20 मिमी → लंगर प्रणाली और आवश्यक भार आधार के साथ चयन करें।
• सामग्री ग्रेडः SUS 304 या SUS 316 → अंतिम सामग्री नाम, रसायन और यांत्रिक गुण खरीद विनिर्देश द्वारा पुष्टि की जानी चाहिए।
• निर्माणः फ्लैश बट वेल्डेड → लिंक ज्यामिति और वेल्डेड-ज़ोन स्थिरता प्राथमिक विनिर्माण नियंत्रण हैं।
• सतह खत्मः अचार और निष्क्रिय / उज्ज्वल पॉलिश → आवश्यक उपस्थिति और आदेश में वेल्ड के बाद उपचार को परिभाषित करें।
• विंडग्लास संगतताः पुष्टि की जानी चाहिए → जिप्सी के ब्रांड, मॉडल, मार्किंग, चेन मानक या नमूना आयाम प्रदान करें।
• आपूर्ति की लंबाईः अनुकूलित → कुल लंबाई, निरंतर लंबाई की आवश्यकता, टुकड़ों की संख्या, अंकन और पैकेजिंग।
• परीक्षण और प्रमाण पत्र का दायराः परियोजना की आवश्यकता के अनुसार → प्रूफ लोड, ब्रेकिंग लोड, नमूनाकरण, साक्षी और प्रमाण पत्र जारी करने पर उत्पादन से पहले सहमति होनी चाहिए।

यह कैसे काम करता है

Anchor is deployed → Chain pays out through the bow roller and windlass / chain stopper → Chain weight and rode geometry help maintain the anchoring lead → Welded links articulate through the handling system → Load is transferred between anchor, चेन, फिटिंग और पोत लंगर लगाने के उपकरण → सेवा के बाद चेन को बहाल, धोया और निरीक्षण किया जाता है

आवेदन

Sailing yachts | Motor yachts | Cruising yachts | Superyacht tenders and service craft | Chain-only anchor rodes | Rope-chain anchor rode assemblies | Newbuild anchoring systems | Yacht refit and replacement projects

प्रमाणपत्र और लाभ

सामग्री प्रमाण पत्र, निर्माता परीक्षण रिपोर्ट, स्वतंत्र निरीक्षण और वर्गीकरण से संबंधित दस्तावेज सहमत आदेश दायरे के अनुसार व्यवस्थित किए जा सकते हैं।कक्षा स्वीकृति शासी नियमों के अधीन है, अनुमोदित सामग्री और श्रृंखला डिजाइन, पुष्टि परीक्षण भार, गवाह आवश्यकताओं, और वर्गीकरण सोसायटी अनुमोदन।

प्रमाणन विकल्प परियोजना की आवश्यकता और वर्ग अनुमोदन के अधीन हैंः सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाण पत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या एक नौका को SUS 304 या SUS 316 स्टेनलेस स्टील एंकर चेन चुननी चाहिए?

A1: SUS 316 आमतौर पर मजबूत क्लोराइड जोखिम के लिए सुरक्षित चयन है क्योंकि इसकी मोलिब्डेनम सामग्री पिटिंग के प्रतिरोध में सुधार करती है।SUS 304 को कम आक्रामक जोखिम के लिए या नियमित रूप से कुल्ला और रखरखाव सुनिश्चित करने के लिए विचार किया जा सकता हैअंतिम चयन में विसर्जन, नमक जमा, दरारें, तापमान, रखरखाव और मालिक की सेवा अपेक्षाओं पर विचार किया जाना चाहिए।

प्रश्न 2: क्या एक ही व्यास की चेन मौजूदा विंडलास जिप्सी में फिट होगी?

ए 2: जरूरी नहीं। जिप्सी संगतता श्रृंखला व्यास, पिच, लिंक चौड़ाई, आयामी सहिष्णुता और जिप्सी जेब डिजाइन पर निर्भर करती है।आवश्यक श्रृंखला मानक, या प्रतिस्थापन श्रृंखला के आदेश से पहले एक भौतिक नमूना।

Q3: उद्धरण के लिए किस परीक्षण और प्रमाण पत्र की जानकारी की आवश्यकता है?

A3: सामग्री के ग्रेड और मानक, आवश्यक प्रूफ लोड और ब्रेकिंग लोड, परीक्षण विधि, नमूनाकरण मात्रा, ताप उपचार की स्थिति, यदि लागू हो, निरीक्षण गवाह, प्रमाण पत्र प्रकार की पुष्टि करें।श्रृंखला की लंबाई, अंत फिटिंग, और वर्गीकरण की आवश्यकता। प्रदान किए गए संदर्भों का उपयोग तब तक नहीं किया जाना चाहिए जब तक कि शासी श्रृंखला मानक और यांत्रिक मूल्यों की पुष्टि न हो जाए।
