DIN 763 लंबी-लिंक गोल स्टील चेन

DIN 763 लंबी-लिंक गोल स्टील चेन

उत्पाद का अवलोकन

डीआईएन 763 लंबी लिंक गोल स्टील श्रृंखला एक वेल्डेड, परीक्षण, सामान्य तकनीकी उपयोग के लिए गैर-कैलिब्रेटेड श्रृंखला है जहां एक बड़ा स्पष्ट लिंक उद्घाटन और मीटर प्रति कम लिंक संख्या उपयोगी हैं।लंबी पिच व्यावहारिक कनेक्टर रिक्ति और लचीला रूटिंग प्रदान करता है, जबकि गैर-कैलिब्रेटेड ज्यामिति का मतलब है कि इसे जेब के पहियों, कैलिब्रेटेड चेन ड्राइव, या लिफ्टिंग सिस्टम के लिए नहीं चुना जाना चाहिए जिसके लिए मेल खाने वाले पिच और प्रमाणित लिफ्टिंग चेन ग्रेड की आवश्यकता होती है।

समुद्री आपूर्ति के लिए, श्रृंखला को सामान्य सुरक्षा, सुरक्षा बाधाओं, उपकरण प्रतिधारण और अन्य गैर-लिफ्टिंग कर्तव्यों के लिए माना जा सकता है, सामग्री, संक्षारण संरक्षण, परीक्षण आधार के अधीन,और परियोजना स्वीकृतिइसे वर्ग-अनुमोदित लंगर श्रृंखला, प्राथमिक लंगर श्रृंखला, बोय-लंगर श्रृंखला या लिफ्टिंग श्रृंखला के रूप में वर्णित नहीं किया जाना चाहिए, जब तक कि लागू उत्पाद मानक, डिजाइन भार, परीक्षण,और अनुमोदन के दायरे को अलग से पुष्टि की जाती है.

त्वरित विनिर्देश

• मानक आधारः DIN 763:1990-12 → परीक्षण, गैर-कैलिब्रेटेड, लंबी लिंक गोल इस्पात श्रृंखलाओं के लिए आधिकारिक पदनाम।
• विन्यासः खुली, स्टडलेस, वेल्डेड गोल-लिंक चेन → लंबा आंतरिक पिच कनेक्टर क्लीयरेंस प्रदान करता है और प्रति मीटर लिंक की संख्या को कम करता है।
• प्रकाशित डीआईएन नाममात्र सीमाः 1990 के संस्करण में 4×16 मिमी → इस सीमा के बाहर आपूर्ति किए गए आकारों को डीआईएन 763 पैटर्न / कस्टम आकारों के रूप में माना जाना चाहिए जब तक कि अनुपालन की पुष्टि नहीं हो जाती।
• मुख्य चयन आयाम: नाममात्र व्यास d, आंतरिक पिच t, बाहरी चौड़ाई b2, और द्रव्यमान प्रति मीटर → कनेक्टर के आकार, रिक्ति और आवश्यक श्रृंखला लंबाई के साथ जाँच करें।
• विनिर्माण विधिः फ्लैश-बट वेल्डेड लिंक निर्माण → वेल्ड स्थिरता, लिंक ज्यामिति, और सबूत परीक्षण गुणवत्ता नियंत्रण के प्रमुख बिंदु हैं।
• सामग्री विकल्पः कार्बन मैंगनीज स्टील या स्टेनलेस स्टील आदेश के अधीन → Q195, Q235, CM490, 20Mn2, SUS 304 और SUS 316 प्रदान किए गए डेटा में सूचीबद्ध हैं;सटीक ग्रेड समकक्षता की पुष्टि की आवश्यकता है.
• सतह उपचारः स्व-रंग, चित्रित, इलेक्ट्रो-गल्वानाइज्ड, या गर्म-डुबकी गल्वानाइज्ड → संक्षारण जोखिम और आयामी आवश्यकताओं के अनुसार चयन करें।
• भार शब्दावली: कार्य भार, परीक्षण भार और ब्रेक भार अलग-अलग प्रदान किए गए मूल्य हैं → उन्हें अनुमोदित आधार के बिना लिफ्टिंग WLL या एंकर-चेन ग्रेड में परिवर्तित नहीं किया जाना चाहिए।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: वास्तविक शुल्क की पुष्टि करें और DIN 763 सामान्य प्रयोजन श्रृंखला स्वीकार्य है या नहीं। स्पष्ट रूप से बताएं कि क्या श्रृंखला समुद्री सुरक्षा, बाधा, रोकथाम, स्थैतिक लटकन के लिए है,या अन्य गैर उठाने के कार्य.

चरण 2: नाममात्र व्यास d, आंतरिक पिच t, बाहरी चौड़ाई b2, कुल लंबाई या प्रति शॉट लंबाई, अंत-लिंक व्यवस्था, कनेक्टर आकार और आवश्यक आयामी सहिष्णुता की पुष्टि करें।

चरण 3: सामग्री के ग्रेड, आवश्यक यांत्रिक गुणों, गर्मी-उपचार की स्थिति की पुष्टि करें, और क्या प्रत्येक आदेशित आकार को डीआईएन 763 के अनुरूप होना चाहिए या डीआईएन 763 पैटर्न / कस्टम आकार के रूप में आपूर्ति की जा सकती है।

चरण 4: सतह की स्थिति और एक्सपोज़र की पुष्टि करें: स्व-रंग, संक्षारक विरोधी पेंट, इलेक्ट्रो-गल्वानाइज्ड, गर्म-डुबकी गल्वानाइज्ड, या स्टेनलेस स्टील, जिसमें कोटिंग मोटाई की कोई भी आवश्यकता शामिल है।

चरण 5: उद्धरण से पहले निरीक्षण और प्रलेखन के दायरे की पुष्टि करेंः सामग्री प्रमाण पत्र, निर्माता का परीक्षण प्रमाण पत्र, प्रूफ-लोड परीक्षण, ब्रेक-लोड परीक्षण, तीसरे पक्ष के गवाह,या वर्ग से संबंधित अनुमोदन समझौते के अधीन.

चरण 6: मात्रा, पैकिंग फॉर्म, डिलीवरी का गंतव्य, आवश्यक डिलीवरी का समय, आवेदन चित्र, श्रृंखला अंत विवरण और संदर्भ तस्वीरें उपलब्ध होने पर प्रदान करें।

संरचना

गोल इस्पात लिंक लम्बा आंतरिक पिच खुला स्टडलेस लिंक फ्लैश-बट वेल्डेड संयुक्त गैर-कैलिब्रेटेड ज्यामिति निर्दिष्ट सतह खत्म कट लंबाई या अनुकूलित शॉट लंबाई

वेल्डिंग, परीक्षण और गुणवत्ता लाभ

• लंबी-लिंक ज्यामिति, कनेक्टर-फिट सत्यापन के अधीन, तुलनीय लघु-लिंक श्रृंखला की तुलना में चेन, हुक, कनेक्टर और रूटिंग के लिए एक बड़ा स्पष्ट उद्घाटन प्रदान करती है।
• फ्लैश-बट वेल्डिंग एक निरंतर वेल्डेड लिंक बनाती है; उत्पादन नियंत्रण वेल्ड गड़बड़ी, गर्मी से प्रभावित क्षेत्र की स्थिति, लिंक आकार और हानिकारक तेज किनारों को हटाने पर ध्यान केंद्रित करना चाहिए।
• d, t और b2 के आयामी निरीक्षण से कनेक्टर संगतता और प्रति मीटर स्थिर द्रव्यमान का समर्थन होता है, जबकि यह स्वीकार किया जाता है कि DIN 763 एक गैर-कैलिब्रेटेड चेन मानक है।
• प्रूफ-लोड और ब्रेक-लोड परीक्षण को सहमत परीक्षण योजना के अनुसार व्यवस्थित किया जा सकता है; परीक्षण आवृत्ति, नमूना आधार, स्वीकृति मानदंड और गवाहों के दायरे को खरीद आदेश में कहा जाना चाहिए।
• सामग्री का चयन और ताप उपचार आवश्यक यांत्रिक गुणों के अनुरूप होना चाहिए।और स्टेनलेस स्टील के वेरिएंट को एक अप्रमाणित भार तालिका साझा नहीं करनी चाहिए.
• जस्ती या कोटिंग संक्षारण प्रतिरोध में सुधार करती है, लेकिन कोटिंग विधि और मोटाई को आयामी रिक्ति, सतह की स्थिति और सेवा वातावरण को ध्यान में रखते हुए चुना जाना चाहिए।
• बैच की पहचान, सामग्री की ट्रेसेबिलिटी और परीक्षण रिकॉर्ड को मानक वितरण के रूप में मानने के बजाय सहमत दस्तावेज के दायरे के अनुसार शामिल किया जा सकता है।

कस्टम विशेषताएं

• मानक: डीआईएन 763:1990-12 → परीक्षण, गैर-कैलिब्रेटेड, सामान्य तकनीकी उपयोग के लिए लंबी लिंक गोल इस्पात श्रृंखला।
• मानक की स्थितिः 1990 संस्करण DIN मीडिया द्वारा वर्तमान के रूप में सूचीबद्ध → DIN 763:2026-03 एक मसौदा है और इसे अंतिम प्रकाशित मानक के रूप में उद्धृत नहीं किया जाना चाहिए।
• प्रकारः खुली, स्टडलेस, लंबी लिंक चेन → लिंक के अंदर कोई स्टड नहीं लगाया गया है।
• नाममात्र व्यास: प्रकाशित 1990 मानक सीमा के भीतर 4 ¢ 16 मिमी → 2 ¢ 32 मिमी आपूर्तिकर्ता सीमा के लिए आकार-दर-आकार की पुष्टि की आवश्यकता है।
• सामग्रीः Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 प्रदान किए गए आंकड़ों में सूचीबद्ध → सटीक समकक्ष विनिर्देश और यांत्रिक गुणों की पुष्टि की जानी है।
• गर्मी उपचारः सामग्री और लक्ष्य गुणों के अनुसार → ऊष्मा उपचार चक्र और स्वीकार्यता मान उच्च शक्ति ग्रेड के लिए बताए जाने चाहिए।
• सतह उपचारः पेंट / इलेक्ट्रो-गल्वानाइज्ड / हॉट-डिप गल्वानाइज्ड / स्टेनलेस फिनिश → एक्सपोज़र और कोटिंग स्पेसिफिकेशन के अनुसार चयन करें।
• परीक्षणः सहमत दायरे के अनुसार सामग्री परीक्षण / प्रूफ-लोड परीक्षण / ब्रेक-लोड परीक्षण → परीक्षण आधार और नमूनाकरण आवृत्ति की पुष्टि की जानी है।
• उपयोग प्रतिबंधः सामान्य प्रयोजन के गैर-लिफ्टिंग चेन → अलग से अनुमोदन के बिना लिफ्टिंग चेन, प्रमाणित एंकर चेन या वर्ग-अनुमोदित लंगर चेन के रूप में प्रचारित नहीं किया जाना चाहिए।

यह कैसे काम करता है

Retaining or connecting force enters through the end fitting → Rounded links articulate and transmit tensile force through the welded chain → Long pitch provides connector and routing clearance → Agreed testing verifies the supplied batch → Surface protection is selected for the operating environment

आवेदन

General marine securing | Deck safety chains and barriers | Equipment restraint | Industrial and agricultural general-purpose chain | Non-lifting static chain assemblies | Customized chain lengths for approved project duties

प्रमाणपत्र और लाभ

निरीक्षण और प्रलेखन परियोजना की आवश्यकता, सामग्री की ट्रेसेबिलिटी, सहमत परीक्षण योजना और अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किए जा सकते हैं।किसी भी वर्ग या तीसरे पक्ष के प्रमाण पत्र को तब तक नहीं माना जाना चाहिए जब तक कि यह बोली और खरीद आदेश में शामिल न हो.

प्रमाणन/निरीक्षण विकल्प, पूर्व पुष्टि के अधीनः सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, टीयूवी, तृतीय पक्ष निरीक्षण और निर्माता परीक्षण प्रमाण पत्र।

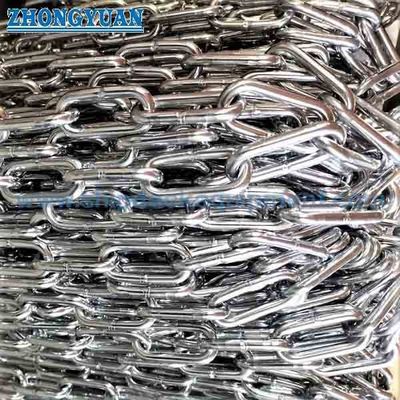

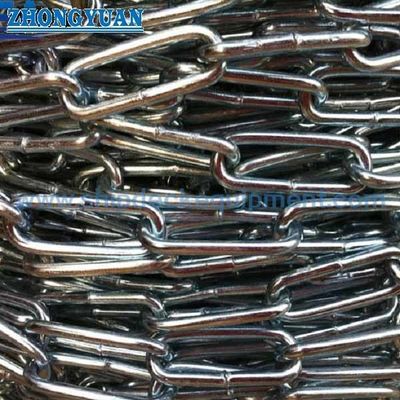

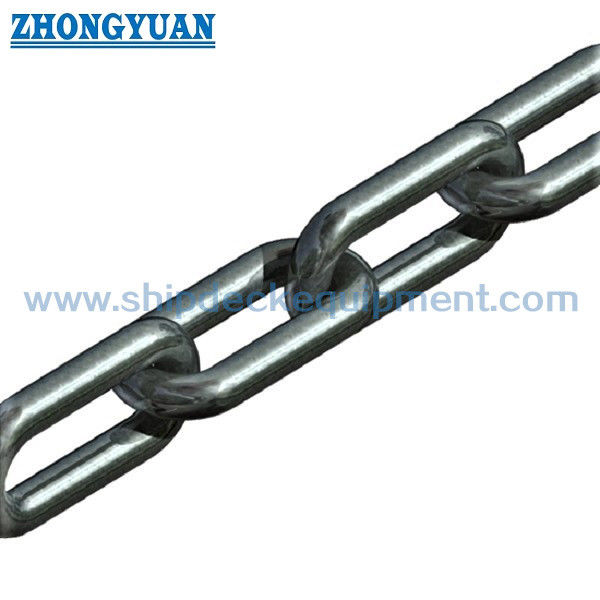

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या DIN 763 लंबी कड़ी श्रृंखला उठाने के लिए उपयुक्त है?

A1: इसे केवल इसलिए नहीं चुना जाना चाहिए क्योंकि काम करने, परीक्षण और तोड़ने के भार दिखाए गए हैं। उठाने के उपयोग के लिए लागू उठाने की श्रृंखला मानक, ग्रेड, डिजाइन कारक की आवश्यकता होती है,चिह्न, परीक्षण और प्रमाणन।

प्रश्न 2: क्या 2 मिमी से 32 मिमी तक के हर आकार को डीआईएन 763 के रूप में वर्णित किया जा सकता है?

A2: प्रकाशित DIN 763:1990-12 दायरे को आम तौर पर 4 मिमी से 16 मिमी तक के नाममात्र व्यास के साथ पहचाना जाता है।उस सीमा के बाहर के आकारों को डीआईएन 763 पैटर्न या कस्टम लंबी कड़ी श्रृंखला के रूप में वर्णित किया जाना चाहिए जब तक कि लागू ड्राइंग और परीक्षण दस्तावेज द्वारा आयामी और यांत्रिक अनुरूपता की पुष्टि नहीं की जाती है.

प्रश्न 3: विश्वसनीय उद्धरण के लिए किस जानकारी की आवश्यकता है?

A3: आवेदन, नाममात्र व्यास, लिंक आयाम, कुल लंबाई या शॉट लंबाई, अंत-लिंक व्यवस्था, सामग्री, गर्मी उपचार, सतह खत्म, आवश्यक काम / परीक्षण / तोड़ लोड आधार की पुष्टि करें,निरीक्षण का दायरा, मात्रा, पैकिंग, गंतव्य और वितरण का समय।
