गर्म डुबकी जस्ती स्टड लिंक लंगर श्रृंखला ग्रेड 2 & ग्रेड 3 समुद्री लंगर के लिए

हॉट-डिप गैल्वेनाइज्ड स्टड लिंक एंकर चेन | ग्रेड 2 और ग्रेड 3 मरीन एंकरिंग के लिए

उत्पाद अवलोकन

हॉट-डिप गैल्वेनाइज्ड स्टड लिंक एंकर चेन एक मरीन चेन केबल है जिसका उपयोग बोवर एंकर और वेसल एंकरिंग सिस्टम के बीच किया जाता है। स्टड लिंक ज्यामिति का समर्थन करता है और विंडलास जिप्सी, चेन स्टॉपर, हॉज पाइप और चेन लॉकर के माध्यम से चेन को नियंत्रित तरीके से चलाने में मदद करता है। गैल्वेनाइज्ड फिनिश समुद्री जोखिम के लिए जिंक-आधारित संक्षारण-सुरक्षा परत प्रदान करता है, जबकि अंतिम चेन ग्रेड और व्यास वेसल के क्लास-अनुमोदित एंकरिंग व्यवस्था का हिस्सा बने रहते हैं।

यह पृष्ठ ग्रेड 2 और ग्रेड 3 स्टड लिंक एंकर चेन को 9/16 इंच से 2 15/16 इंच तक के नाममात्र शाही व्यास में कवर करता है, जिसमें फ्लैश-बट-वेल्डेड लिंक, ग्रेड-निर्भर हीट ट्रीटमेंट, प्रूफ-लोड टेस्टिंग, सैंपल ब्रेकिंग-लोड टेस्टिंग और वैकल्पिक मिलान एक्सेसरीज़ शामिल हैं। 27.5 मीटर शॉट सामान्य क्लास-रूल संदर्भ लंबाई है; उत्पादन से पहले असेंबली, परीक्षण, अंकन और प्रमाण पत्र के दायरे पर सहमति होने पर 25 मीटर या अन्य लंबाई पर चर्चा की जा सकती है। स्टड फिक्सिंग या स्टड वेल्डिंग को अनुमोदित डिजाइन का पालन करना चाहिए और केवल इस आधार पर निर्धारित नहीं किया जा सकता है कि चेन ग्रेड 2 है या ग्रेड 3।

त्वरित विनिर्देश

• उत्पाद प्रकार: गैल्वेनाइज्ड स्टड लिंक एंकर चेन → वेसल एंकरिंग सिस्टम के लिए मरीन चेन केबल, सामान्य लिफ्टिंग चेन नहीं।
• प्राथमिक ग्रेड: ग्रेड 2 / U2 और ग्रेड 3 / U3 → वेसल उपकरण संख्या, एंकर व्यवस्था, लागू वर्ग नियम और अनुमोदित चित्र के अनुसार चुनें।
• व्यास रेंज: 9/16 इंच से 2 15/16 इंच, लगभग 14–75 मिमी → अंतिम नाममात्र मीट्रिक आकार और चेन ज्यामिति की पुष्टि कोटेशन से पहले की जानी चाहिए।
• निर्माण मार्ग: ग्रेड-उपयुक्त हीट ट्रीटमेंट के साथ फ्लैश-बट-वेल्डेड लिंक → वेल्ड गुणवत्ता, आयामी नियंत्रण और सामग्री ट्रेसिबिलिटी प्रमुख स्वीकृति आइटम हैं।
• आपूर्ति लंबाई: 27.5 मीटर प्रति शॉट सामान्य क्लास-रूल संदर्भ के रूप में; 25 मीटर और अनुकूलित लंबाई असेंबली और प्रमाणन की पुष्टि के अधीन।
• लोड सत्यापन: तैयार चेन की लंबाई के लिए प्रूफ-लोड टेस्ट और प्रतिनिधि नमूनों पर ब्रेकिंग-लोड टेस्ट → टेस्ट लोड स्वीकृति मान हैं, SWL नहीं।
• संक्षारण संरक्षण: हॉट-डिप गैल्वेनाइज्ड फिनिश मुख्य विकल्प के रूप में → कोटिंग सिस्टम, मोटाई, प्रक्रिया अनुक्रम और वर्ग स्वीकृति को ऑर्डर में निर्दिष्ट किया जाना चाहिए।
• एक्सेसरीज़: जॉइनिंग शैक्ल्स, एंकर शैक्ल्स, स्विवल्स, स्विवेल फोररनर, बड़े लिंक और एंड लिंक को निर्दिष्ट होने पर मिलान असेंबली के रूप में आपूर्ति की जा सकती है।

मुख्य तकनीकी पैरामीटर

ग्रेड 2 चयन: विशेष-गुणवत्ता वाली एंकर चेन का आमतौर पर उपयोग किया जाता है जहां क्लास-अनुमोदित एंकरिंग उपकरण तालिका आवश्यक उपकरण संख्या और व्यास के लिए ग्रेड 2 चेन निर्दिष्ट करती है।

• ग्रेड 3 चयन: अतिरिक्त-विशेष-गुणवत्ता वाली चेन समान नाममात्र व्यास पर उच्च निर्दिष्ट प्रूफ और ब्रेकिंग लोड वहन करती है, लेकिन किसी भी व्यास में कमी का समर्थन वेसल डिजाइन और वर्ग अनुमोदन द्वारा किया जाना चाहिए।
• प्रूफ लोड: अनुमोदित परीक्षण मशीन का उपयोग करके तैयार चेन की लंबाई पर लागू एक गैर-विनाशकारी स्वीकृति लोड; यह चेन SWL नहीं है।
• ब्रेकिंग लोड: लागू नियम और सर्वेक्षण योजना के अनुसार प्रतिनिधि लिंक पर लागू एक विनाशकारी योग्यता या उत्पादन नमूना परीक्षण लोड; यह एक नियमित सेवा लोड नहीं है।
• सिस्टम संगतता: चेन व्यास, पिच, चौड़ाई, एक्सेसरीज़, विंडलास जिप्सी पॉकेट्स, चेन स्टॉपर, हॉज पाइप, चेन लॉकर और एंकर कनेक्शन की जांच एक एंकरिंग सिस्टम के रूप में की जानी चाहिए।
• निर्माण, हीट ट्रीटमेंट और गुणवत्ता नियंत्रण

स्टड लिंक चेन को अधिमानतः अनुमोदित बार सामग्री से फ्लैश-बट वेल्डिंग द्वारा निर्मित किया जाता है, जिसमें वेल्ड अपसेट और फ्लैश को स्वीकृत प्रोफाइल तक हटा दिया जाता है।

• हीट ट्रीटमेंट को चेन ग्रेड और अनुमोदित सामग्री मार्ग द्वारा चुना जाता है। ग्रेड 2 को अनुमोदित एज़-वेल्डेड या सामान्यीकृत स्थिति में आपूर्ति की जा सकती है, जबकि ग्रेड 3 को निर्दिष्ट सामान्यीकृत, सामान्यीकृत-और-टेम्पर्ड, या बुझाया-और-टेम्पर्ड स्थिति की आवश्यकता होती है।
• स्टड लिंक के आंतरिक भाग में बिना किसी ध्यान देने योग्य गैप के फिट होने चाहिए और सही स्थिति में बने रहने चाहिए। जहां स्टड वेल्डिंग अनुमोदित डिजाइन का हिस्सा है, वेल्डिंग प्रक्रिया, उपभोग्य वस्तुएं, वेल्डर योग्यता, वेल्ड स्थान और हीट-ट्रीटमेंट अनुक्रम को नियंत्रित किया जाना चाहिए।
• लिंक व्यास, पिच, चौड़ाई, स्टड स्थिति, पांच-लिंक लंबाई और एक्सेसरी फिट की जांच प्रासंगिक उत्पादन और प्रूफ-लोडिंग चरणों के बाद चयनित मान्यता प्राप्त मानक या अनुमोदित चित्र के विरुद्ध की जाती है।
• दृश्य परीक्षा फ्लैश-बट वेल्ड, क्राउन, स्टड क्षेत्र और संक्रमण पर केंद्रित होती है। लागू वर्ग नियम, अनुमोदित निर्माण प्रक्रिया, या सर्वेक्षण योजना द्वारा आवश्यक होने पर गैर-विनाशकारी परीक्षा की व्यवस्था की जाती है।
• हीट नंबर, सामग्री ग्रेड, चेन ग्रेड, व्यास, उत्पादन बैच, हीट-ट्रीटमेंट बैच, परीक्षण रिकॉर्ड, अंकन और प्रमाण पत्र पहचान डिलीवरी पैकेज के माध्यम से पता लगाने योग्य बने रहने चाहिए।
• गैल्वेनाइजिंग और संक्षारण संरक्षण

हॉट-डिप गैल्वेनाइजिंग चेन की सतह पर जिंक कोटिंग प्रदान करता है और यह तब उपयुक्त होता है जब मालिक या शिपयार्ड एक अनकोटेड या अस्थायी रूप से पेंटेड फिनिश की तुलना में बेहतर संक्षारण संरक्षण की आवश्यकता होती है।

• गैल्वेनाइजिंग मार्ग, सतह की तैयारी, कोटिंग द्रव्यमान या मोटाई, सेंट्रीफ्यूजिंग या जल निकासी विधि, टच-अप सीमाएं, और स्वीकृति मानदंड का उत्पादन से पहले सहमति होनी चाहिए। प्रक्रिया अनुक्रम आवश्यक दृश्य परीक्षा, प्रूफ परीक्षण, ब्रेकिंग-लोड नमूनाकरण, पहचान, या वर्ग सर्वेक्षण में हस्तक्षेप नहीं करना चाहिए।
• जिंक कोटिंग विंडलास जिप्सी, चेन स्टॉपर, हॉज पाइप, सीबेड-संपर्क क्षेत्रों और लिंक-टू-लिंक बेयरिंग क्षेत्रों में स्थानीय रूप से घिस सकती है। इसलिए गैल्वेनाइजिंग संक्षारण जोखिम को कम करता है लेकिन आवधिक निरीक्षण और रखरखाव की आवश्यकता को समाप्त नहीं करता है।
• इलेक्ट्रो-गैल्वेनाइज्ड या अन्य जिंक फिनिश को विशिष्ट चेन आकारों या एक्सेसरीज़ के लिए चर्चा की जा सकती है, लेकिन उन्हें हॉट-डिप गैल्वेनाइजिंग के बराबर नहीं माना जाना चाहिए जब तक कि आवश्यक कोटिंग सिस्टम स्पष्ट रूप से निर्दिष्ट और स्वीकृत न हो।
• परीक्षण, निरीक्षण और प्रमाणन

तैयार चेन शॉट्स को अनुमोदित परीक्षण मशीन का उपयोग करके चेन व्यास और ग्रेड के अनुरूप लोड पर प्रूफ-लोड टेस्ट किया जाता है। ऑर्डर किए गए वर्ग प्रमाण पत्र के लिए आवश्यक होने पर सर्वेक्षक की उपस्थिति लागू होती है।

• ब्रेकिंग-लोड परीक्षण लागू नियम और उत्पादन नमूना योजना के अनुसार प्रतिनिधि नमूना लिंक पर किया जाता है। नमूना परीक्षण का मतलब यह नहीं है कि प्रत्येक वितरित लिंक को विनाशकारी रूप से परीक्षण किया जाता है।
• ग्रेड 2 और ग्रेड 3 चेन को चयनित वर्ग नियम, सामग्री ग्रेड और हीट-ट्रीटमेंट स्थिति के अनुसार उत्पादन-लिंक्ड परीक्षण सामग्री से तन्यता, प्रभाव, या अन्य यांत्रिक परीक्षणों की आवश्यकता हो सकती है।
• आयामी निरीक्षण, दृश्य निरीक्षण, अंकन और दस्तावेज़ समीक्षा स्वीकृति प्रक्रिया का हिस्सा बनते हैं। NDT का दायरा अनुमोदित निर्माण प्रक्रिया और वर्ग आवश्यकता द्वारा पुष्टि की जाती है।
• उपलब्ध दस्तावेज़ों में वर्ग उत्पाद प्रमाण पत्र, सामग्री या मिल प्रमाण पत्र, निर्माता परीक्षण रिपोर्ट, प्रूफ-लोड रिकॉर्ड, ब्रेकिंग-लोड परीक्षण रिकॉर्ड, यांत्रिक परीक्षण परिणाम, आयामी रिपोर्ट, हीट-ट्रीटमेंट रिकॉर्ड, और गैल्वेनाइजिंग रिकॉर्ड शामिल हो सकते हैं, जो सहमत ऑर्डर के दायरे के अनुसार हैं।
• चयन और पूछताछ गाइड

चरण 1: वेसल का प्रकार, नई बिल्डिंग या प्रतिस्थापन का दायरा, लागू वर्गीकरण सोसायटी, उपकरण संख्या या अनुमोदित एंकरिंग व्यवस्था, एंकर द्रव्यमान, आवश्यक चेन ग्रेड और नाममात्र व्यास की पुष्टि करें।

चरण 2: चेन मानक या अनुमोदित चित्र, मीट्रिक / शाही पदनाम, शॉट की लंबाई, शॉट्स की संख्या, पोर्ट और स्टारबोर्ड आवंटन की पुष्टि करें, और क्या चेन को मौजूदा विंडलास जिप्सी और चेन स्टॉपर से मेल खाना चाहिए।

चरण 3: सामग्री ग्रेड और डिलीवरी की स्थिति, स्टड फिक्सिंग या स्टड-वेल्डिंग व्यवस्था, हीट-ट्रीटमेंट आवश्यकता, हॉट-डिप गैल्वेनाइजिंग विनिर्देश, और किसी भी कोटिंग-मोटाई या उपस्थिति आवश्यकता की पुष्टि करें।

चरण 4: पूरी चेन असेंबली को परिभाषित करें: सामान्य लिंक, बड़े लिंक, एंड लिंक, केंटर या जॉइनिंग शैक्ल्स, एंकर शैक्कल, स्विवेल, स्विवेल फोररनर, बिटर-एंड कनेक्शन, और स्पेयर एक्सेसरीज़।

चरण 5: कोटेशन से पहले निरीक्षण और प्रमाणन के दायरे की पुष्टि करें: वर्ग प्रमाण पत्र, सर्वेक्षक की गवाही, प्रूफ और ब्रेकिंग टेस्ट, यांत्रिक परीक्षण, NDT, सामग्री ट्रेसिबिलिटी, अंकन, और दस्तावेज़ की भाषा।

चरण 6: मात्रा, आवश्यक डिलीवरी समय, डिलीवरी गंतव्य, पैकिंग आवश्यकता, अनुमोदित चित्र या मौजूदा चेन माप, और उपलब्ध होने पर एंकर, विंडलास जिप्सी, चेन स्टॉपर और कनेक्शन फिटिंग की स्पष्ट तस्वीरें प्रदान करें।

चेन असेंबली और एक्सेसरीज़

सामान्य स्टड लिंक | बड़े लिंक | एंड लिंक | केंटर या जॉइनिंग शैक्ल्स | एंकर शैक्कल | स्विवेल | स्विवेल फोररनर | बिटर-एंड कनेक्शन | मिलान स्पेयर एक्सेसरीज़

कस्टम विशेषताएँ

चेन ग्रेड: ग्रेड 2 / U2 या ग्रेड 3 / U3 → अंतिम अंकन और स्वीकृति मानदंड चयनित वर्गीकरण सोसायटी का पालन करते हैं।

• नाममात्र व्यास: 9/16 इंच से 2 15/16 इंच → संबंधित मीट्रिक नाममात्र आकार और अनुमोदित चेन ज्यामिति की पुष्टि करें।
• शॉट लंबाई: 27.5 मीटर संदर्भ; 25 मीटर या अनुकूलित लंबाई चर्चा के लिए उपलब्ध है → प्रमाण पत्र और परीक्षण का दायरा आपूर्ति की गई असेंबली से मेल खाना चाहिए।
• निर्माण: फ्लैश-बट-वेल्डेड स्टड लिंक → वेल्ड प्रोफाइल, आयामी दोहराव, और सामग्री ट्रेसिबिलिटी नियंत्रित उत्पादन बिंदु हैं।
• हीट ट्रीटमेंट: चेन ग्रेड और अनुमोदित सामग्री मार्ग के अनुसार → अंतिम डिलीवरी की स्थिति कोटेशन और प्रमाण पत्र पर बताई जानी चाहिए।
• स्टड व्यवस्था: अनुमोदित फिटेड या वेल्डेड कॉन्फ़िगरेशन → केवल ग्रेड 2 या ग्रेड 3 शब्दावली से स्टड वेल्डिंग का चयन न करें।
• सामग्री: CM490, CM690, 20Mn2, 30Mn2, या आपूर्तिकर्ता द्वारा बताई गई अनुमोदित समकक्ष → सटीक ग्रेड-टू-चेन-ग्रेड मैपिंग की पुष्टि की आवश्यकता है।
• सतह फिनिश: हॉट-डिप गैल्वेनाइज्ड प्राथमिक विकल्प के रूप में → इलेक्ट्रो-गैल्वेनाइज्ड, पेंटेड, या वैकल्पिक फिनिश केवल तभी जब निर्दिष्ट और स्वीकृत हो।
• परीक्षण: प्रूफ लोड, सैंपल ब्रेकिंग लोड, यांत्रिक परीक्षण, आयामी निरीक्षण, और लागू होने पर अतिरिक्त NDT → दायरा वर्ग और ऑर्डर आवश्यकताओं का पालन करता है।
• प्रमाण पत्र: वर्ग उत्पाद प्रमाण पत्र, सामग्री प्रमाण पत्र, और निर्माता परीक्षण रिपोर्ट अनुमोदित ऑर्डर के दायरे के अनुसार उपलब्ध हैं।
• यह कैसे काम करता है

एंकर को वेसल से छोड़ा जाता है → स्टड लिंक चेन विंडलास और हॉज पाइप से होकर निकलती है → स्टड लिंक ज्यामिति और जिप्सी के साथ नियंत्रित जुड़ाव का समर्थन करते हैं → चेन एंकर और वेसल के बीच एंकरिंग बल संचारित करती है → विंडलास चेन को चेन लॉकर में वापस खींचता है

अनुप्रयोग

व्यापारी जहाज | टगबोट | वर्कबोट | मछली पकड़ने वाली नौकाएं | गश्ती और सेवा शिल्प | तटीय और बंदरगाह जहाज | नई बिल्डिंग एंकर सिस्टम | क्लास-अनुमोदित प्रतिस्थापन एंकर-चेन परियोजनाएं

प्रमाणन और आपूर्ति दायरा

चयनित वर्गीकरण सोसायटी, अनुमोदित निर्माता के दायरे, सर्वेक्षण योजना, सामग्री ट्रेसिबिलिटी, परीक्षण की गवाही, और परियोजना की आवश्यकता के अनुसार प्रमाण पत्र की व्यवस्था की जा सकती है। कोटेशन से पहले पूरी चेन असेंबली के हिस्से के रूप में एक्सेसरीज़ और प्रमाण पत्र कवरेज की पुष्टि की जानी चाहिए।

प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

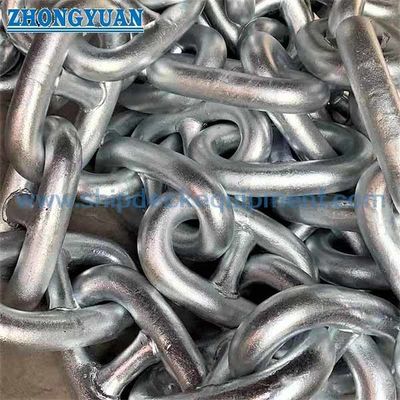

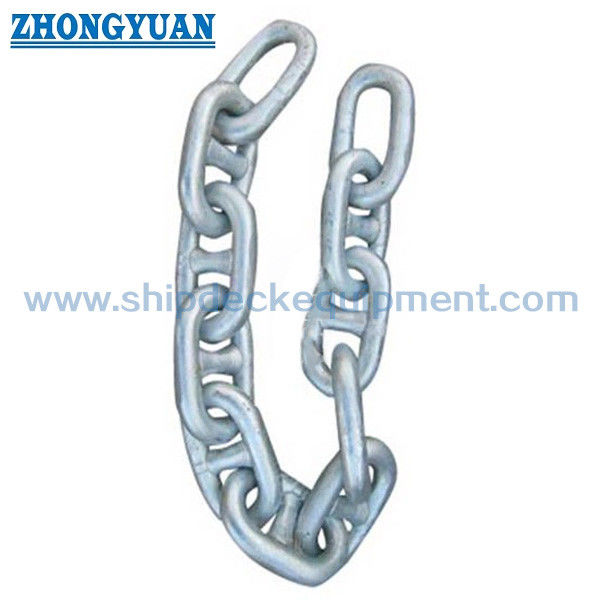

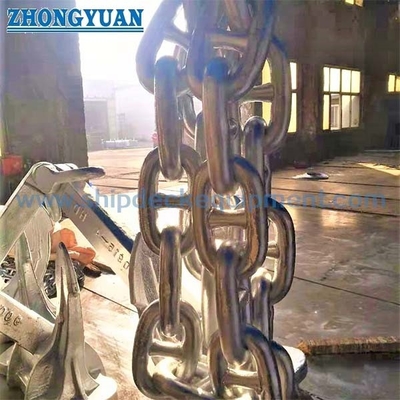

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: ग्रेड 2 या ग्रेड 3 एंकर चेन का चयन कैसे किया जाना चाहिए?

A1: चयन वेसल उपकरण संख्या, एंकर व्यवस्था, लागू वर्ग नियमों और अनुमोदित एंकरिंग योजना से शुरू होता है। ग्रेड 3 में समान व्यास पर उच्च निर्दिष्ट प्रूफ और ब्रेकिंग लोड होते हैं, लेकिन इसे चेन के आकार को कम करने के लिए उपयोग नहीं किया जाना चाहिए जब तक कि वेसल डिजाइनर और वर्ग पूरी एंकरिंग प्रणाली को मंजूरी न दे दें।

Q2: क्या ग्रेड 2 हमेशा एक अनवेल्डेड स्टड का उपयोग करता है जबकि ग्रेड 3 एक वेल्डेड स्टड का उपयोग करता है?

A2: इस निर्णय के लिए कोई सार्वभौमिक ग्रेड-केवल नियम का उपयोग नहीं किया जाना चाहिए। स्टड फिक्सिंग, स्टड वेल्डिंग, वेल्ड स्थिति, वेल्डिंग प्रक्रिया और हीट-ट्रीटमेंट अनुक्रम अनुमोदित चेन डिजाइन, निर्माण प्रक्रिया और वर्गीकरण-सोसायटी की आवश्यकताओं पर निर्भर करते हैं।

Q3: सटीक कोटेशन के लिए कौन सी जानकारी आवश्यक है?

A3: क्लास सोसायटी, चेन ग्रेड, नाममात्र व्यास, शॉट की लंबाई और मात्रा, वेसल और एंकर डेटा, विंडलास-जिप्सी संगतता, हॉट-डिप गैल्वेनाइजिंग आवश्यकता, एक्सेसरीज़, परीक्षण और प्रमाण पत्र का दायरा, डिलीवरी गंतव्य, और आवश्यक डिलीवरी समय की पुष्टि करें। प्रतिस्थापन परियोजनाओं के लिए मौजूदा असेंबली चित्र या मापे गए फोटो विशेष रूप से उपयोगी हैं।
