कास्ट स्टील मूरिंग एंकर | कठोर / चट्टानी तल के लिए स्थायी मूरिंग एंकर

कास्ट स्टील मोरिंग एंकर

उत्पाद का अवलोकन

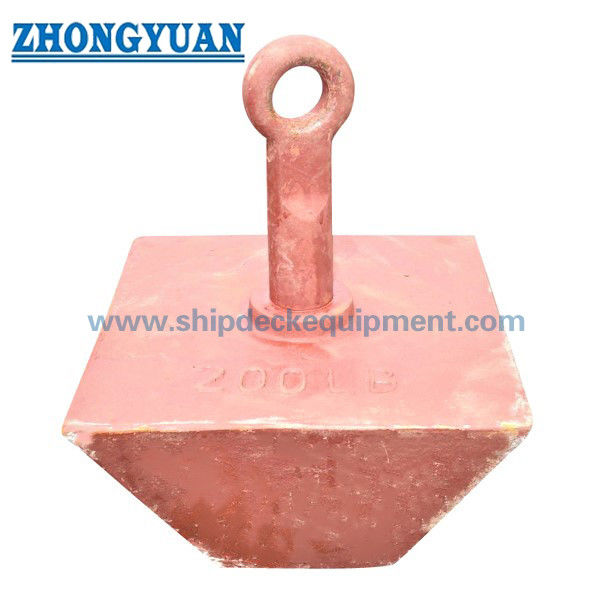

कास्ट स्टील के लंगर एक कॉम्पैक्ट स्थायी लंगर है जिसका उपयोग लंगर ब्वॉय, छोटे जहाजों के लंगरों, काम करने वाली नौकाओं के लंगरों, फ्लोटिंग डॉक सिस्टम, निकट तट की समुद्री सुविधाओं के लिए किया जाता है।और अन्य लंगर और श्रृंखला व्यवस्था जहां समुद्र तल की स्थिति, लंगर वजन, श्रृंखला का आकार, संक्षारण सुरक्षा और निरीक्षण के दायरे को एक साथ पुष्टि की जानी चाहिए। फॉर्म निचले किनारे और कोनों पर प्रारंभिक संपर्क बल को केंद्रित करता है,लंगर को कठिन में काटने में मदद करना, चट्टानी, रेत या मिश्रित तल जब लंगर लाइन भार सही दिशा में लागू किया जाता है।

यह पृष्ठ परियोजना की आवश्यकता के अनुसार कास्ट स्टील, कास्ट आयरन या कास्ट स्टेनलेस स्टील में आपूर्ति किए गए आकार के एंकरों के लिए तैयार किया गया है। The short shank and large connection eye are important purchasing points because they help reduce chain wrap-up in shallow or tidal areas and allow the anchor to be matched with a proper shackle and chainधारण क्षमता, लंगर वजन, आंख का आकार, प्रूफ टेस्ट और प्रमाण पत्र का दायरा प्रदान किए गए आंकड़ों द्वारा निर्धारित नहीं किया गया है और उद्धरण से पहले इसकी पुष्टि की जानी चाहिए।

त्वरित विनिर्देश

• उत्पाद का प्रकारः लंगर → लंगर और श्रृंखला लंगर व्यवस्था के लिए कॉम्पैक्ट स्थायी लंगर। विशिष्ट तल की स्थितिःकठोर / चट्टानी / रेतदार / मिश्रित तल → अंतिम उपयुक्तता समुद्र तल सर्वेक्षण पर निर्भर करती है, लंगर का वजन, श्रृंखला का दायरा, और लंगर का भार।
• सामग्री विकल्पः कास्ट स्टील, कास्ट आयरन, या कास्ट स्टेनलेस स्टील → वजन की आवश्यकता, संक्षारण वातावरण और प्रमाण पत्र के दायरे के अनुसार चयन करें।
• संरचनात्मक विशेषताः शरीर में छोटी शंख और शीर्ष आंख → चेन कनेक्शन का समर्थन करती है और उथले या ज्वार के पानी में चेन लपेटने में मदद करती है।
• सतह उपचारः गर्म डुबकी गैल्वेनाइज्ड, काला बिटुमेन पेंट, एंटी-रोस्ट पेंट, या अनुकूलित फिनिश → समुद्री जोखिम और सेवा जीवन की आवश्यकता के अनुसार चुना जाता है।
• कनेक्शन बिंदुः बड़े व्यास की आंख की पुष्टि की जानी चाहिए → उत्पादन से पहले चेन का आकार, चेन का व्यास और पहनने की अनुमति की जांच की जानी चाहिए।
• आपूर्ति का नोटः एंकर को अकेले या साथ में चेन / चेन के साथ आपूर्ति की जा सकती है जब निर्दिष्ट → पूर्ण लंगर प्रणाली इंटरफेस की पुष्टि की जानी चाहिए।
• भार और परीक्षण डेटाः पुष्टि की जानी चाहिए → परियोजना गणना या परीक्षण आवश्यकता के बिना कोई SWL, पकड़ शक्ति, प्रमाण भार या परीक्षण भार घोषित नहीं किया जाना चाहिए।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: लंगर के प्रकार की पुष्टि करें: कास्ट स्टील / कास्ट आयरन / कास्ट स्टेनलेस स्टील लंगर।

चरण 2: समुद्री तल की स्थिति की पुष्टि करें: कठिन चट्टान, मिश्रित चट्टान और रेत, रेत, कीचड़, चक्की, ज्वार क्षेत्र, या साइट सर्वेक्षण से अन्य तल की स्थिति।

चरण 3: आवश्यक लंगर वजन, कुल आकार, आंख व्यास, श्रृंखला व्यास, चेन का आकार, और क्या लंगर एक पूर्ण लंगर प्रणाली का हिस्सा है की पुष्टि करें।

चरण 4: लंगर लगाने की व्यवस्था की पुष्टि करें: बोय/फ्लोटिंग डॉक/छोटे पोत/वर्कबोट/नज़दीकी तट की सुविधा, पानी की गहराई, धारा, हवा, लहर और चेन का दायरा यदि उपलब्ध हो।

चरण 5: सामग्री के ग्रेड, सतह उपचार, संक्षारण भत्ता, गैल्वनाइजिंग या पेंट सिस्टम और अपेक्षित सेवा वातावरण की पुष्टि करें।

चरण 6: निरीक्षण और प्रमाण पत्र की आवश्यकता की पुष्टि करेंः सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र, प्रमाण भार परीक्षण, वर्ग गवाह, या अन्य परियोजना-विशिष्ट दस्तावेज।

चरण 7: मात्रा, वितरण का स्थान, आवश्यक वितरण समय, यदि उपलब्ध हो तो चित्र या फोटो और स्थानीय स्थापना या पुनर्प्राप्ति आवश्यकताएं प्रदान करें।

संरचना

cast body | Compact lower edges and corners | Short shank / top neck | Large chain connection eye | Smooth dressed eye area | Cast steel / cast iron / stainless steel material option | Hot dip galvanized, बिटुमेन से पेंट किया गया, एंटी-रोस्ट पेंट किया गया, या निर्दिष्ट खत्म किया गया

मोरिंग होल्डिंग और इंजीनियरिंग फायदे

• इस रूप में समुद्र के तल के लिए एक केंद्रित खुदाई किनारा है, जो सही दिशा में लंगर भार लागू होने पर लंगर को स्थापित करने में मदद करता है।
• चूंकि लंगर उपयुक्त समुद्री तल सामग्री में जमा हो जाता है, इसलिए चौड़ी सतहें मिट्टी के प्रतिरोध और सक्शन प्रभाव को बढ़ा सकती हैं; वास्तविक पकड़ प्रदर्शन अभी भी तल की स्थिति, लंगर के वजन पर निर्भर करता हैश्रृंखला का दायरा, और लोडिंग दिशा।
• The dense cast metal body provides effective underwater weight and compact geometry for permanent mooring applications where concrete blocks or simple deadweights may be less efficient for the same deck-handling volume.
• एक छोटी शंकु लंबी शंकु के लंगर के रूपों की तुलना में श्रृंखला लपेटने को कम करने में मदद करती है, जो उथले पानी, ज्वार स्विंग या उन क्षेत्रों के लिए उपयोगी है जहां लंगर के चारों ओर श्रृंखला आंदोलन सीमित होना चाहिए।
• बड़ी आंख उचित आकार के चेन और चेन के साथ मिलान करने की अनुमति देती है। उत्पादन से पहले आंख के व्यास, किनारे की त्रिज्या, पहनने की अनुमति और संक्षारण सुरक्षा की पुष्टि की जानी चाहिए।
• परियोजना की आवश्यकता के अनुसार कास्ट स्टील, कास्ट आयरन या कास्ट स्टेनलेस स्टील सामग्री का चयन किया जा सकता है; आदेश की पुष्टि के बिना सामग्री ग्रेड और प्रमाणपत्र स्तर को नहीं माना जाना चाहिए।
• हॉट डिप गैल्वनाइजिंग, ब्लैक बिटुमेन पेंट, एंटी-रोस्ट पेंट या कस्टमाइज्ड कोटिंग का चयन संक्षारण वातावरण, स्थापना विधि और अपेक्षित रखरखाव योजना के अनुसार किया जा सकता है।

कस्टम विशेषताएं

• उत्पाद का नाम: लंगर → स्थायी लंगर और लंगर और श्रृंखला व्यवस्था के लिए उपयोग, एक प्रमाणित उठाने उत्पाद के रूप में नहीं।
• सामग्रीः कास्ट स्टील/कास्ट आयरन/कास्ट स्टेनलेस स्टील → अंतिम सामग्री ग्रेड, कास्टिंग मार्ग और प्रमाण पत्र के दायरे को उद्धरण से पहले पुष्टि की जानी चाहिए।
• समुद्री तल की स्थिति: कठोर/चट्टानी/रेतीली/मिश्रित तल → वास्तविक उपयुक्तता की जाँच स्थानीय तल सर्वेक्षण और लंगर लगाने के डिजाइन के साथ की जानी चाहिए।
• कनेक्शनः बड़ी ऊपरी आंख → श्रृंखला, चेन, पहनने के भत्ते और स्थापना अभ्यास से मेल खाना चाहिए।
• सतह उपचारः गर्म डुबकी जस्ती / काले बिटुमेन पेंट / विरोधी जंग पेंट / अनुकूलित → संक्षारण जोखिम और सेवा जीवन लक्ष्य द्वारा चयनित।
• पकड़े जाने की क्षमताः पुष्टि की जानी चाहिए → केवल सूखी लंगर वजन को गारंटीकृत पकड़े जाने की शक्ति के रूप में उपयोग न करें।
• परीक्षणः पुष्टि की जानी चाहिए → आदेश से पहले प्रूफ लोड, पुल टेस्ट, होल्डिंग टेस्ट या विजुअल/आयामी निरीक्षण पर सहमति होनी चाहिए।
• प्रमाण पत्र की आवश्यकताः आदेश के दायरे के अनुसार उपलब्ध → उत्पादन से पहले वर्ग प्रमाण पत्र, सामग्री प्रमाण पत्र, निर्माता प्रमाण पत्र या गवाह रिपोर्ट की पुष्टि की जानी चाहिए।

यह कैसे काम करता है

Anchor is lowered with chain and shackle → Pyrmid edge contacts the seabed → Mooring load encourages the anchor to bite and settle → Broad cast body and seabed resistance help hold the mooring system → Chainरखरखाव योजना के अनुसार, चाबियाँ, आंखों का पहनावा, कोटिंग और समुद्र तल की स्थिति का निरीक्षण किया जाता है

आवेदन

Permanent mooring buoys | Workboat mooring points | Small vessel mooring systems | Floating dock and marina moorings | Nearshore marine facilities | Hard / rocky / sandy bottom mooring locations | Anchor and chain supply projects

प्रमाणपत्र और लाभ

प्रमाणपत्रों को परियोजना की आवश्यकता, सामग्री की ट्रेस करने की क्षमता, निरीक्षण के दायरे, परीक्षण की आवश्यकता और वर्ग समाज अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या एक लंगर हार्ड या रॉक बॉटम्स के लिए उपयुक्त है?

A1: यह कठिन, चट्टानी, रेत या मिश्रित तल के लिए विचार किया जा सकता है जब लंगर वजन, श्रृंखला की व्यवस्था, पानी की गहराई, स्थानीय धारा और लंगर भार की जांच की जाती है।साइट की स्थिति के अनुसार लंगर डिजाइनर या परियोजना इंजीनियर द्वारा अंतिम चयन की पुष्टि की जानी चाहिए.

प्रश्न 2: क्या पकड़ शक्ति की गणना केवल लंगर के वजन से की जा सकती है?

A2: नहीं, लंगर का वजन महत्वपूर्ण है, लेकिन पकड़ प्रदर्शन भी समुद्र तल के प्रकार, दफन या सेटिंग की स्थिति, श्रृंखला के दायरे, लोडिंग दिशा, वर्तमान, लहर और स्थापना की गुणवत्ता पर निर्भर करता है।जब तक गणना या परीक्षण के आधार की पुष्टि न हो तब तक कोई गारंटीकृत शक्ति प्रकाशित नहीं की जानी चाहिए.

Q3: उद्धरण से पहले किस जानकारी की आवश्यकता है?

A3: लंगर वजन, कुल आयाम, आंख व्यास, सामग्री की श्रेणी, सतह उपचार, श्रृंखला और चेन आकार, मात्रा, समुद्र तल की स्थिति, प्रमाण पत्र की आवश्यकता, वितरण गंतव्य की पुष्टि करें,और क्या सबूत परीक्षण या वर्ग गवाह निरीक्षण की आवश्यकता है.
