मशरूम लंगर छोटे शिल्प और बोय के लिए

छोटी नावों और बुओय के लिए मशरूम मूरिंग एंकर | कास्ट आयरन या कास्ट स्टील, 50-500 किग्रा

उत्पाद अवलोकन

मशरूम मूरिंग एंकर एक घंटी के आकार का समुद्री तल एंकर है जो मुख्य रूप से नरम कीचड़ या गाद के लिए अभिप्रेत है, जहाँ इसका चौड़ा डिश वाला सिर बार-बार क्षैतिज मूरिंग भार के तहत बस सकता है और धीरे-धीरे एम्बेड हो सकता है। यह आमतौर पर छोटी नावों, नेविगेशन बुओय, मार्कर बुओय, बीकन नावों, हल्के तैरने वाली संरचनाओं और अन्य संरक्षित-जल मूरिंग व्यवस्थाओं के लिए चुना जाता है, जिन्हें एक कॉम्पैक्ट स्थायी या अर्ध-स्थायी एंकर की आवश्यकता होती है।

आपूर्ति की गई आयामी श्रृंखला 50 से 500 किग्रा तक के नाममात्र एंकर वजन को कवर करती है और पुष्टि की गई परियोजना विनिर्देश के अनुसार कास्ट आयरन, कास्ट स्टील, या स्टेनलेस स्टील में उत्पादित की जा सकती है। चयन में इच्छित सेवा, समुद्री तल की स्थिति, जहाज या बुओय का विस्थापन, पानी की गहराई, धारा, हवा और लहर का जोखिम, मूरिंग श्रृंखला ज्यामिति, शैकल संगतता, जंग संरक्षण, हैंडलिंग विधि और आवश्यक निरीक्षण दायरे पर विचार किया जाना चाहिए। केवल नाव की लंबाई या एंकर के वजन से एक स्थायी मूरिंग एंकर का चयन नहीं किया जाना चाहिए।

एंकर प्रकार और उपयुक्त स्थितियाँ

मशरूम एंकर अपने सर्वोत्तम होल्डिंग व्यवहार को तब विकसित करते हैं जब घंटी नरम cohesive तलछट में बैठ सकती है और दफन हो सकती है और मूरिंग लाइन मुख्य रूप से कम-कोण क्षैतिज खिंचाव लागू करती है। वे चट्टान, मूंगा, घने कठोर मिट्टी, मोटे बजरी, या ऐसे स्थानों के लिए एक सार्वभौमिक समाधान नहीं हैं जहाँ घंटी प्रवेश नहीं कर सकती है या सही ढंग से उन्मुख नहीं रह सकती है। उजागर मूरिंग, सार्वजनिक नेविगेशन सहायता, या सुरक्षा-महत्वपूर्ण सेवा के लिए, पूर्ण एंकर, श्रृंखला, स्विवेल, शैकल, राइजर, बुओय और पेनांट व्यवस्था को एक मूरिंग प्रणाली के रूप में इंजीनियर और अनुमोदित किया जाना चाहिए।

त्वरित विनिर्देश

• उत्पाद प्रकार: मशरूम मूरिंग एंकर → नरम-तल स्थायी या अर्ध-स्थायी मूरिंग के लिए चौड़ा घंटी के आकार का समुद्री तल एंकर।
• मुख्य आयामी श्रृंखला: 50 / 100 / 150 / 250 / 350 / 500 किग्रा → छोटी नावों, बुओय और हल्के तैरने वाली संरचना परियोजनाओं के लिए वाणिज्यिक आकार सीमा।
• अलग छोटी-नाव गाइड: M25 से M500 पाउंड में → आपूर्तिकर्ता-प्रदान संदर्भ श्रृंखला जिसे 50-500 किग्रा आयाम तालिका के साथ सीधे मिश्रित नहीं किया जाना चाहिए।
• सामग्री विकल्प: कास्ट आयरन, कास्ट स्टील या स्टेनलेस स्टील → अंतिम ग्रेड, कास्टिंग विनिर्देश और जंग भत्ता उत्पादन से पहले पुष्टि की जानी है।
• समुद्री तल उपयुक्तता: नरम कीचड़ और गाद को प्राथमिकता दी जाती है → होल्डिंग प्रदर्शन दफन, तल की स्थिरता और कम-कोण मूरिंग खिंचाव पर निर्भर करता है।
• कनेक्शन व्यवस्था: अभिन्न ऊपरी आई → आई का उद्घाटन, शैकल का आकार, श्रृंखला ग्रेड और स्विवेल व्यवस्था को एक साथ जांचा जाना चाहिए।
• सतह संरक्षण: हॉट-डिप गैल्वनाइजिंग, ब्लैक बिटुमिनस कोटिंग, मरीन पेंट सिस्टम, या पॉलिश स्टेनलेस स्टील → कोटिंग चयन सामग्री और सेवा वातावरण पर निर्भर करता है।
• दस्तावेज़ीकरण: निर्माता प्रमाण पत्र, सामग्री रिकॉर्ड, आयामी रिपोर्ट, कोटिंग रिपोर्ट और वर्ग सर्वेक्षण की व्यवस्था की जा सकती है → सटीक प्रमाण पत्र और परीक्षण दायरा आदेश में सहमत होना चाहिए।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: कर्तव्य की पुष्टि करें: स्थायी मूरिंग, अर्ध-स्थायी बुओय मूरिंग, अस्थायी छोटी-नाव एंकरिंग, या द्वितीयक / ड्रैग-एंकर उपयोग।

चरण 2: विस्थापन या उछाल, प्रमुख आयाम, हवा का भार, सेवा क्षेत्र और आवश्यक होल्डिंग फ़ंक्शन सहित जहाज, बुओय या तैरने वाली संरचना का विवरण प्रदान करें।

चरण 3: समुद्री तल के प्रकार, पानी की गहराई, ज्वारीय सीमा, धारा, हवा और लहर के जोखिम की पुष्टि करें, और क्या स्थानीय प्राधिकरण या हार्बर-मास्टर मूरिंग नियम लागू होते हैं।

चरण 4: आवश्यक श्रृंखला और इकाई की पुष्टि करें: 50-500 किग्रा आयामी एंकर या M25-M500 पाउंड-आधारित छोटी-नाव मॉडल; दो श्रेणियों को मिश्रित न करें।

चरण 5: सामग्री, एंकर वजन, आई का उद्घाटन, श्रृंखला का आकार और ग्रेड, शैकल / स्विवेल व्यवस्था, जंग भत्ता और हैंडलिंग विधि की पुष्टि करें।

चरण 6: सतह उपचार और निरीक्षण दायरे की पुष्टि करें, जिसमें कोटिंग सिस्टम, गैल्वनाइजिंग आवश्यकता, सामग्री प्रमाण पत्र, आयामी रिपोर्ट, एनडीटी, प्रूफ-लोड परीक्षण या वर्ग सर्वेक्षण यदि आवश्यक हो।

चरण 7: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, परियोजना ड्राइंग, मूरिंग व्यवस्था और वास्तविक संदर्भ फोटो यदि उपलब्ध हो, प्रदान करें।

संरचना

घंटी के आकार का एंकर बॉडी | चौड़ा समुद्री तल संपर्क क्षेत्र | केंद्रीय शंख | अभिन्न कनेक्शन आई | गोल कास्टिंग संक्रमण | वैकल्पिक मॉडल-विशिष्ट जल निकासी / राहत छेद | सुरक्षात्मक कोटिंग या पॉलिश स्टेनलेस फिनिश

होल्डिंग सिद्धांत और मूरिंग एकीकरण

एंकर को घंटी को समुद्री तल की ओर सही ढंग से उन्मुख करके नीचे उतारा जाता है → घंटी नरम कीचड़ या गाद पर बैठ जाती है → बार-बार कम-कोण मूरिंग भार प्रगतिशील दफन और सक्शन प्रतिरोध को प्रोत्साहित करते हैं → श्रृंखला कैटेनरी लोड दिशा को कम रखने में मदद करती है → आई, शैकल, स्विवेल और श्रृंखला मूरिंग बल को एंकर में स्थानांतरित करते हैं → स्थिति, दफन और घटक की स्थिति स्थापना और आवधिक निरीक्षण के दौरान जांची जाती है

कास्टिंग, कनेक्शन और जंग संरक्षण

• चौड़ी घंटी ज्यामिति नरम तलछट के लिए एक बड़ा संपर्क क्षेत्र प्रदान करती है; किनारे की प्रोफाइल, दीवार की मोटाई और शंख संक्रमण को अनुमानित सामान्य आकार के बजाय अनुमोदित ड्राइंग का पालन करना चाहिए।
• अभिन्न आई मूरिंग कनेक्शन बिंदु है। आई व्यास और स्पष्ट उद्घाटन को चयनित शैकल पिन, श्रृंखला अंत लिंक और स्विवेल के साथ साइड लोडिंग या प्रतिबंधित आर्टिक्यूलेशन के बिना मिलान किया जाना चाहिए।
• कास्ट आयरन किफायती द्रव्यमान प्रदान करता है और आमतौर पर स्थायी मशरूम मूरिंग के लिए उपयोग किया जाता है, जबकि कास्ट स्टील का चयन तब किया जा सकता है जब बेहतर कठोरता, मरम्मत क्षमता या परियोजना-विशिष्ट निरीक्षण की आवश्यकता होती है। सटीक ग्रेड की पुष्टि की जानी है।
• कास्टिंग गुणवत्ता नियंत्रण में रासायनिक / यांत्रिक गुण शामिल होने चाहिए जब निर्दिष्ट किया गया हो, दृश्य निरीक्षण, वजन और आयामी जांच, आई और शंख की अखंडता, और सहमत निरीक्षण योजना के अनुसार मॉडल-विशिष्ट एनडीटी।
• हॉट-डिप गैल्वनाइजिंग उपयुक्तता, जस्ता मोटाई और सतह की तैयारी को चयनित कास्टिंग ग्रेड के लिए पुष्टि की जानी चाहिए। ब्लैक बिटुमिनस पेंट या मरीन कोटिंग सिस्टम कुछ वाणिज्यिक मूरिंग एंकर के लिए अधिक उपयुक्त हो सकता है।
• पॉलिश फिनिशिंग मुख्य रूप से स्टेनलेस स्टील पर लागू होती है। पीवीसी, पीई या विनाइल कोटिंग आमतौर पर छोटे छोटी-नाव उत्पादों से जुड़ी होती है और प्रक्रिया की पुष्टि के बिना 50-500 किग्रा वाणिज्यिक श्रृंखला के लिए नहीं मानी जानी चाहिए।
• कोई होल्डिंग क्षमता, प्रूफ लोड या सुरक्षित कार्य लोड आपूर्ति की गई तालिकाओं द्वारा घोषित नहीं किया जाता है। किसी भी आवश्यक होल्डिंग-लोड आधार या परीक्षण लोड को मूरिंग डिजाइन और स्वीकृत परीक्षण प्रक्रिया द्वारा परिभाषित किया जाना चाहिए।

कस्टम विशेषताएँ

• उत्पाद श्रेणी: मशरूम मूरिंग एंकर → नरम-तल छोटी नावों और बुओय मूरिंग के लिए समुद्री तल एंकरिंग घटक।
• सेवा मोड: स्थायी / अर्ध-स्थायी मूरिंग या चयनित अस्थायी छोटी-नाव उपयोग → आकार देने से पहले कर्तव्य की पुष्टि की जानी चाहिए।
• मुख्य वजन सीमा: 50-500 किग्रा → आपूर्ति की गई वाणिज्यिक आयामी श्रृंखला पर आधारित।
• छोटी-नाव संदर्भ सीमा: M25-M500, 25-500 पाउंड → अलग आपूर्तिकर्ता संदर्भ परिवार जिसके लिए मॉडल पुष्टि की आवश्यकता है।
• सामग्री: कास्ट आयरन / कास्ट स्टील / स्टेनलेस स्टील → सटीक ग्रेड और कास्टिंग विनिर्देश की पुष्टि की जानी है।
• कनेक्शन: शैकल और श्रृंखला के लिए अभिन्न आई → आई आयाम और संगत हार्डवेयर की ड्राइंग द्वारा पुष्टि की जानी चाहिए।
• सतह उपचार: हॉट-डिप गैल्वनाइज्ड / ब्लैक बिटुमेन / मरीन पेंट / पॉलिश स्टेनलेस / अनुकूलित → सामग्री और विसर्जन सेवा के अनुसार चयनित।
• प्रमाणन दायरा: परियोजना आवश्यकता के अनुसार → निर्माता, सामग्री, निरीक्षण और वर्ग दस्तावेज तब तक नहीं माने जाते हैं जब तक कि आदेश में शामिल न हों।

अनुप्रयोग

छोटी नावों की स्थायी मूरिंग | नेविगेशन और मार्कर बुओय | बीकन नावें | संरक्षित बंदरगाह मूरिंग | झील और नदी मूरिंग | हल्के तैरने वाले पोंटून | उपयुक्त छोटी नावों के लिए द्वितीयक एंकर | नरम-कीचड़ और गाद वाले समुद्री तल

प्रमाणन और दस्तावेज़ीकरण

पुष्टि की गई सामग्री, एंकर डिजाइन, परीक्षण योजना, परियोजना विनिर्देश और वर्ग अनुमोदन प्रक्रिया के अनुसार निरीक्षण और दस्तावेज़ीकरण की व्यवस्था की जा सकती है। वर्ग प्रमाण पत्र स्वचालित रूप से आपूर्ति नहीं किए जाते हैं और डिजाइन स्वीकृति, सर्वेक्षण उपलब्धता और सहमत आदेश दायरे के अधीन रहते हैं।

प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र — परियोजना आवश्यकता के अनुसार उपलब्ध और वर्ग अनुमोदन के अधीन।

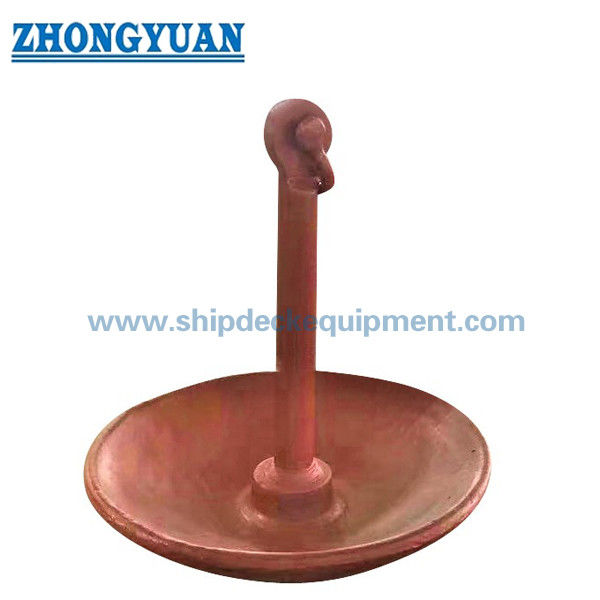

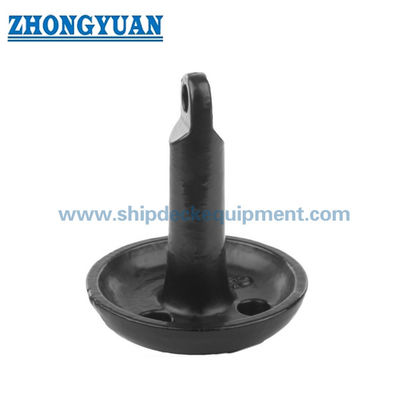

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: मशरूम एंकर के लिए कौन सी समुद्री तल स्थितियाँ उपयुक्त हैं?

A1: नरम कीचड़ और गाद पसंदीदा स्थितियाँ हैं क्योंकि घंटी बैठ सकती है और धीरे-धीरे दफन हो सकती है। चट्टान, मूंगा, कठोर मिट्टी और मोटे बजरी उचित सेटिंग को रोक सकते हैं। स्थायी या उजागर मूरिंग के लिए समुद्री तल मूल्यांकन की सिफारिश की जाती है।

Q2: क्या एंकर को केवल नाव की लंबाई से चुना जा सकता है?

A2: नहीं। नाव की लंबाई कुछ छोटे खुदरा मॉडल के लिए केवल एक मोटा संदर्भ है। स्थायी मूरिंग चयन में विस्थापन, हवा का भार, पर्यावरणीय भार, पानी की गहराई, श्रृंखला कैटेनरी, समुद्री तल की ताकत, दायरा और स्थानीय मूरिंग नियमों पर विचार किया जाना चाहिए।

Q3: कास्ट आयरन और कास्ट स्टील मशरूम एंकर के बीच क्या अंतर है?

A3: कास्ट आयरन किफायती वजन प्रदान करता है और पारंपरिक स्थायी मूरिंग के लिए व्यापक रूप से उपयोग किया जाता है। कास्ट स्टील को तब पसंद किया जा सकता है जब अधिक कठोरता, मरम्मत क्षमता, सामग्री ट्रेसबिलिटी या परियोजना-विशिष्ट परीक्षण की आवश्यकता होती है। अंतिम सामग्री ग्रेड, आई डिजाइन, कोटिंग और निरीक्षण दायरे की पुष्टि कोटेशन से पहले की जानी चाहिए।
