एंकर चेन फ्रॉर रनर स्विवेल 14 ¢ 162 मिमी

लंगर श्रृंखलाफ्रंट रनर स्विवेल 14 ¢ 162 मिमी

उत्पाद का अवलोकन

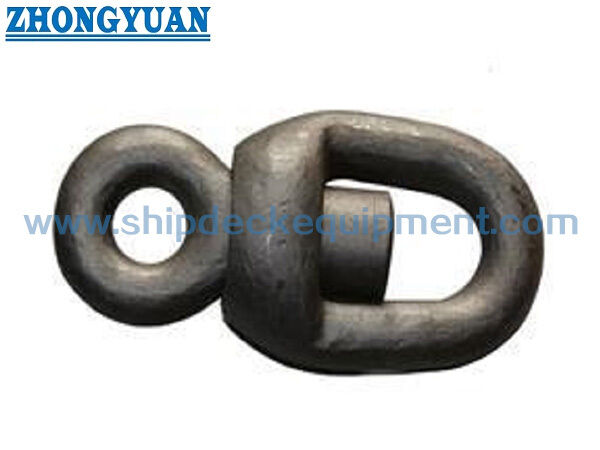

एंकर चेन फ्रंट रनर घुमावदार एक घुमावदार फिटिंग है जिसका उपयोग जहाज के एंकर चेन कनेक्शन व्यवस्था में किया जाता है ताकि एंकर और चेन के ओरिएंटेशन बदलने पर अत्यधिक मोड़ निर्माण को कम किया जा सके।यह संगत लंगर श्रृंखला घटकों के बीच जुड़ा हुआ है और श्रृंखला अक्षीय तनाव अपने लोड असर आंखों के माध्यम से ले जाता है जबकि श्रृंखला अक्ष के आसपास सापेक्ष रोटेशन की अनुमति देता हैयह आइटम लंगर लगाने की प्रणाली का हिस्सा है और इसे सामान्य उठाने के उपकरण के रूप में वर्णित या चयनित नहीं किया जाना चाहिए।

आपूर्ति किए गए विनिर्देशों में फोल्ड स्टील या कास्ट स्टील निर्माण, जस्ती या अनुकूलित सतह उपचार और 14 से 162 मिमी के नाममात्र व्यास की सीमा शामिल है।इस पृष्ठ के लिए प्रदान की गई विस्तृत पैरामीटर तालिका 14 से 46 मिमी तक कवर करती हैलागू U2 या U3 ग्रेड अनुसूची, सामग्री ग्रेड, गर्मी उपचार, 46 मिमी से अधिक आयाम, परीक्षण दायरा, अंकन,और वर्गीकरण प्रलेखन उत्पादन से पहले अनुमोदित ड्राइंग और आदेश विनिर्देश के खिलाफ पुष्टि की जानी चाहिए.

त्वरित विनिर्देश

• उत्पाद प्रकारः लंगर-अंत श्रृंखला व्यवस्था के लिए 360° लंगर श्रृंखला घुमावदार → घूर्णन फिटिंग।
• चेन ग्रेडः U2 या U3 → ग्रेड की पुष्टि की जानी चाहिए क्योंकि प्रूफ और ब्रेकिंग लोड ग्रेड-विशिष्ट होते हैं।
• नाममात्र व्यासः 14162 मिमी → आपूर्ति किए गए विस्तृत आयाम और भार वर्तमान में 1446 मिमी को कवर करते हैं।
• आपूर्ति की गई लोड रेंज के लिए 14 46 मिमीः 82 837 kN प्रूफ लोड और 116 1170 kN ब्रेक लोड → कोई भी मान SWL नहीं है।
• निर्माणः फोल्ड स्टील या कास्ट स्टील → सटीक सामग्री ग्रेड, गर्मी उपचार और निर्माण मार्ग की पुष्टि की जानी है।
• सतह उपचारः जस्ती या अनुकूलित → कोटिंग विधि और मोटाई अनुमोदित आदेश विनिर्देश का पालन करें।
• कनेक्शन मिलानः आसन्न लिंक, चेन, आंख ज्यामिति, और जोड़ों की सफाई के साथ चयन करें → व्यास अकेले अपर्याप्त है।
• प्रमाणन और परीक्षणः परियोजना की आवश्यकता के अनुसार उपलब्ध → पुष्टि वर्ग, गवाहों का दायरा, ट्रेसेबिलिटी और बोली से पहले परीक्षण दस्तावेज।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: आवश्यक उत्पाद विन्यास की पुष्टि करें: एकल घुमावदार, घुमावदार चेन, घुमावदार अग्रदूत, या पूर्ण एंकर-चेन कनेक्शन असेंबली।

चरण 2: जहाज के अनुमोदित एंकर चेन कार्यक्रम से चेन के नाममात्र व्यास और चेन ग्रेड U2 या U3 की पुष्टि करें।

चरण 3: आंखों के आयामों और जोड़ों के रिक्ति सहित आसन्न सामान्य लिंक, विस्तारित लिंक, अंत लिंक, जोड़ने वाले चेन या लंगर चेन की पुष्टि करें।

चौथा चरणः काढ़ा या डाली गई संरचना, सटीक इस्पात ग्रेड, गर्मी उपचार, आयामी सहिष्णुता, मशीनिंग और गैर-विनाशकारी परीक्षा की आवश्यकता की पुष्टि करें।

चरण 5: गैल्वनाइजिंग या अन्य परिष्करण, उत्पाद चिह्न, गर्मी-संख्या अनुरेखण, सामग्री प्रमाण पत्र, भार-परीक्षण रिकॉर्ड, वर्ग समाज और गवाह दायरे की पुष्टि करें।

चरण 6: मात्रा, पोत का प्रकार, नया निर्माण या प्रतिस्थापन की स्थिति, अनुमोदित ड्राइंग या स्पष्ट तस्वीरें, वितरण गंतव्य और आवश्यक वितरण समय प्रदान करें।

संरचना

ऊपरी कनेक्शन आंख केंद्र घुमावदार घुमावदार शरीर निचली कनेक्शन आंख गोल भार ढोने के संक्रमण फोर्ज या कास्ट स्टील निर्माण जस्ती या निर्दिष्ट खत्म

सामग्री, भार परीक्षण और गुणवत्ता लाभ

• घुमावदार लंगर-अंत श्रृंखला व्यवस्था में सापेक्ष रोटेशन प्रदान करता है, जो स्टड-लिंक चेन केबल में मोड़ के अत्यधिक हस्तांतरण को कम करने में मदद करता है।
• नाममात्र व्यास चेन योजना के अनुरूप होना चाहिए, जबकि कुल लंबाई, चौड़ाई, आंख खोलने, आसन्न फिटिंग ज्यामिति और उपलब्ध जोड़ों की जगह की भी जांच की जानी चाहिए।
• जाली इकाइयों के लिए, इस्पात ग्रेड, जाली में कमी, गर्मी उपचार, मशीनिंग, आयाम नियंत्रण, यांत्रिक परीक्षण और एनडीटी को अनुमोदित विनिर्माण प्रक्रिया का पालन करना चाहिए।
• कास्ट इकाइयों के लिए, कास्ट-स्टील ग्रेड, गर्मी उपचार, कास्टिंग सशक्तता, मशीनिंग, आयामी नियंत्रण और एनडीटी को फोर्जिंग मार्ग से अलग से निर्दिष्ट किया जाना चाहिए।
• घुमावदार और संभोग सतहों को अत्यधिक खेल या हस्तक्षेप के बिना अनुमोदित ड्राइंग पर उल्लिखित आंदोलन और रिक्ति प्रदान करनी चाहिए।
• ग्रेड-विशिष्ट सबूत और टूटने के भार की पुष्टि की जानी चाहिए। पूर्ण एंकर-चेन कनेक्शन लोड पथ में सबसे कम उपयुक्त घटक द्वारा सीमित है।
• गैल्वनाइजिंग या कोटिंग के बाद, आयामों, चिह्नों, कनेक्शन फिट और रोटेशन की स्थिति की जांच की जानी चाहिए जहां कोटिंग का निर्माण विधानसभा को प्रभावित कर सकता है।
• निरीक्षण दस्तावेजों में सामग्री प्रमाण पत्र, आयाम रिपोर्ट, एनडीटी रिपोर्ट, प्रूफ-लोड रिकॉर्ड, वर्ग गवाह रिकॉर्ड, उत्पाद अंकन,और सहमत आदेश दायरे के अनुसार कोटिंग रिकॉर्ड.

कस्टम विशेषताएं

• उत्पाद श्रेणीः एंकर चेन सहायक → जहाज के एंकरिंग सिस्टम में इस्तेमाल किया जाता है, सामान्य लिफ्टिंग सेवा नहीं।
• कार्यः घुमावदार चेन कनेक्शन → एंकर-एंड चेन व्यवस्था में अत्यधिक मोड़ निर्माण को कम करने में मदद करता है।
• घूर्णनः 360° पदनाम → श्रृंखला अक्ष के चारों ओर सापेक्ष घूर्णन की अनुमति देता है; वास्तविक आंदोलन भार, संरेखण, पहनने, संक्षारण और कनेक्शन ज्यामिति पर निर्भर करता है।
• नाममात्र व्यासः 14162 मिमी → स्वीकृत स्टड-लिंक एंकर-चेन अनुसूची और मिलान फिटिंग के अनुसार चुनें।
• चेन ग्रेडः U2/U3 → सही ग्रेड-विशिष्ट सामग्री और भार अनुसूची का प्रयोग करें।
• सामग्रीः फोल्ड स्टील या कास्ट स्टील → सटीक स्टील ग्रेड और गर्मी उपचार की स्थिति की पुष्टि की जानी है।
• सतह उपचारः जस्ती या अनुकूलित → कोटिंग प्रणाली, मोटाई और स्वीकृति मानदंड परियोजना विशिष्ट हैं।
• लोड आधारः प्रूफ लोड और ब्रेकिंग लोड → कोई भी मान SWL या अनुमेय कार्य भार नहीं है।
• मानक संदर्भः आईएसओ 1704:2022 स्टड-लिंक एंकर-चेन घटकों पर लागू हो सकता है → स्वीकृत डिजाइन और वर्ग की आवश्यकता से वास्तविक अनुपालन की पुष्टि की जानी चाहिए।
• प्रमाणपत्र की आवश्यकताः परियोजना के दायरे के अनुसार उपलब्ध → प्रमाणपत्र के प्रकार और कक्षा साक्ष्य उत्पादन से पहले सहमत होना चाहिए।

यह कैसे काम करता है

Anchor changes orientation → Torsional rotation develops in the anchor-end chain components → The swivel permits relative rotation between its connection eyes → Excessive twist transfer into the chain cable is reduced → Axial chain load remains carried through the confirmed connection arrangement

आवेदन

Ship bow anchoring systems | Outboard anchor-chain shots | Anchor-to-chain connection arrangements | Merchant vessels | Bulk carriers | Tankers | Container ships | General cargo vessels | Tugboats and workboats | Newbuilding and replacement projects

प्रमाणपत्र और लाभ

प्रमाण पत्र और वर्गीकरण निरीक्षण परियोजना की आवश्यकता, अनुमोदित विनिर्माण मार्ग, सामग्री की अनुरेखण क्षमता, परीक्षण प्रक्रिया और सर्वेक्षण के दायरे के अनुसार व्यवस्थित किए जा सकते हैं।

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

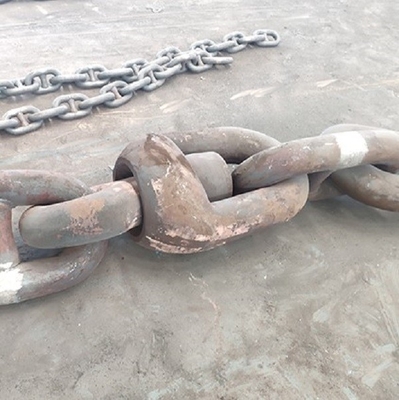

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या प्रूफ लोड और ब्रेकिंग लोड SWL के समान हैं?

A1: नहीं. प्रूफ लोड एक निर्दिष्ट सत्यापन परीक्षण मूल्य है, जबकि ब्रेकिंग लोड एक न्यूनतम या विनाशकारी शक्ति मूल्य है। न ही एक SWL है। चयन को अनुमोदित श्रृंखला ग्रेड का पालन करना चाहिए,फिट करने का कार्यक्रम, और एंकरिंग सिस्टम डिजाइन आधार।

Q2: क्या 360° का अर्थ है कि पूर्ण श्रृंखला तनाव के तहत घुमावदार स्वतंत्र रूप से घूमता है?

A2: नामकरण श्रृंखला अक्ष के चारों ओर नियोजित घूर्णन कार्य का वर्णन करता है। वास्तविक आंदोलन संरेखण, श्रृंखला तनाव, कनेक्शन ज्यामिति, पहनने, जंग,और रखरखाव की स्थितिइसे हर लोड की स्थिति में फ्री स्पिनिंग के रूप में प्रचारित नहीं किया जाना चाहिए।

Q3: उद्धरण के लिए किस जानकारी की आवश्यकता है?

A3: उत्पाद विन्यास, नाममात्र व्यास, U2 या U3 ग्रेड, आसन्न लिंक और चेन, फोल्ड या कास्ट सामग्री मार्ग, सतह उपचार, परीक्षण और प्रमाण पत्र के दायरे, मात्रा की पुष्टि करें,चित्र या फोटो, डिलीवरी का गंतव्य, और आवश्यक डिलीवरी का समय।
