फ्लैश बट वेल्डेड ऑफशोर मोरिंग चेन

फ्लैश बट वेल्डेड ऑफशोर मूरिंग चेन | प्लेटफॉर्म, एफपीएसओ और बुआ के लिए स्टड लिंक और स्टडलेस चेन

उत्पाद अवलोकन

फ्लैश बट वेल्डेड ऑफशोर मूरिंग चेन को फ्लोटिंग ऑफशोर इकाइयों और ऑफशोर लोडिंग सुविधाओं द्वारा उपयोग किए जाने वाले स्थायी या अस्थायी स्थिति-मूरिंग सिस्टम के लिए आपूर्ति की जाती है। विशिष्ट परियोजना अनुप्रयोगों में एफपीएसओ और एफएसओ मूरिंग सिस्टम, फ्लोटिंग उत्पादन इकाइयां, मोबाइल ऑफशोर ड्रिलिंग इकाइयां, सिंगल-पॉइंट मूरिंग, ऑफशोर बुआ, और अन्य फ्लोटिंग ऑफशोर संरचनाएं शामिल हैं। प्रत्येक चेन ऑर्डर को नाममात्र व्यास, लिंक कॉन्फ़िगरेशन, ग्रेड, निरंतर लंबाई, अंतिम कनेक्शन व्यवस्था, निर्दिष्ट परीक्षण भार, डिजाइन सेवा, और वर्गीकरण आवश्यकता द्वारा परिभाषित किया जाना चाहिए।

हम योग्य चेन निर्माताओं के माध्यम से चेन की आपूर्ति करते हैं और तकनीकी और दस्तावेज़ीकरण दायरे का समन्वय करते हैं; पृष्ठ इन-हाउस निर्माण के रूप में चेन प्रस्तुत नहीं करता है। स्वीकृत उत्पादन मार्ग में आम तौर पर रोल्ड अलॉय-स्टील बार, हॉट लिंक फॉर्मिंग, फ्लैश बट वेल्डिंग, और नियंत्रित हीट ट्रीटमेंट का उपयोग किया जाता है, जिसके बाद चयनित वर्ग नियम और स्वीकृत विनिर्माण प्रक्रिया के अनुसार आयामी निरीक्षण, प्रूफ लोडिंग, नमूना ब्रेक परीक्षण, यांत्रिक परीक्षण, और गैर-विनाशकारी परीक्षा की जाती है। दीर्घकालिक समुद्री जल सेवा के लिए जंग भत्ता, थकान, टूट-फूट, आउट-ऑफ-प्लेन बेंडिंग, समुद्र तल संपर्क, कैथोडिक सुरक्षा, और निरीक्षण रणनीति की परियोजना-विशिष्ट समीक्षा की भी आवश्यकता होती है।

त्वरित विनिर्देश

• उत्पाद श्रेणी: ऑफशोर स्थिति-मूरिंग चेन आपूर्ति → सामान्य कार्गो उठाने के लिए नहीं, बल्कि इंजीनियर ऑफशोर मूरिंग सिस्टम के भीतर चेन सेगमेंट के लिए अभिप्रेत है।
• नाममात्र चेन व्यास: 34–200 मिमी → अंतिम उपलब्ध व्यास ग्रेड, लिंक प्रकार, स्वीकृत कारखाने की सीमा, परीक्षण-मशीन क्षमता, और परियोजना वर्ग आवश्यकता पर निर्भर करता है।
• लिंक कॉन्फ़िगरेशन: स्टड लिंक या स्टडलेस सामान्य लिंक → अंतिम लिंक, बढ़े हुए अंतिम लिंक, कनेक्टिंग लिंक, शाकल, और विशेष इंटरफेस स्वीकृत ड्राइंग के अनुसार आपूर्ति किए जाते हैं जब शामिल होते हैं।
• ग्रेड रेंज: R3 / R3S / R4 / R4S / R5 स्थापित संदर्भ ग्रेड के रूप में → R6 और आपूर्ति की गई "RQ3" पदनाम को चयनित वर्ग नियम और कारखाने की मंजूरी के मुकाबले पुष्टि की आवश्यकता है।
• विनिर्माण मार्ग: रोल्ड स्टील बार, हॉट फॉर्मिंग, फ्लैश बट वेल्डिंग, और नियंत्रित हीट ट्रीटमेंट → वेल्डिंग और हीट-ट्रीटमेंट रिकॉर्ड स्वीकृत विनिर्माण प्रक्रिया का हिस्सा हैं।
• परीक्षण दायरा: प्रूफ लोड टेस्ट, नमूना ब्रेक लोड टेस्ट, तन्यता और चार्पी इम्पैक्ट टेस्ट, आयामी निरीक्षण, दृश्य निरीक्षण, और एनडीई → सटीक आवृत्ति और गवाह चयनित वर्ग नियम का पालन करते हैं।
• सतह की स्थिति: ग्रिट या शॉट ब्लास्टिंग, काले पेंट या निर्दिष्ट फिनिश के साथ स्वीकृति के बाद → कोटिंग परियोजना जंग भत्ता, कैथोडिक सुरक्षा, या अखंडता प्रबंधन का विकल्प नहीं है।
• प्रमाणन: स्वीकृत निर्माता के माध्यम से वर्गीकरण प्रमाणन की व्यवस्था की जा सकती है → प्रमाण पत्र का दायरा, सर्वेक्षण उपस्थिति, पता लगाने की क्षमता, और दस्तावेज़ीकरण आदेश से पहले सहमत होना चाहिए।

मुख्य तकनीकी पैरामीटर

सामग्री गुण

मूरिंग चेन चयन और पूछताछ गाइड

चरण 1: ऑफशोर एप्लिकेशन को परिभाषित करें: एफपीएसओ, एफएसओ, फ्लोटिंग उत्पादन इकाई, ड्रिलिंग इकाई, बुआ, सिंगल-पॉइंट मूरिंग, अस्थायी स्प्रेड, या अन्य फ्लोटिंग संरचना; डिजाइन जीवन, पानी की गहराई, और चेन सेगमेंट स्थान बताएं।

चरण 2: नाममात्र व्यास, स्टड लिंक या स्टडलेस कॉन्फ़िगरेशन, चेन ग्रेड, आवश्यक निरंतर लंबाई, चेन की लंबाई की संख्या, और अंतिम लिंक / एक्सेसरी व्यवस्था की पुष्टि करें।

चरण 3: परियोजना डिजाइन आधार या निर्दिष्ट प्रूफ और ब्रेक परीक्षण भार प्रदान करें। ब्रेक परीक्षण भार एक विनिर्माण स्वीकृति मूल्य है और इसे ऑपरेटिंग एसडब्ल्यूएल के रूप में उपयोग नहीं किया जाना चाहिए।

चरण 4: जंग भत्ता, कोटिंग आवश्यकता, कैथोडिक-सुरक्षा इंटरफ़ेस, समुद्र तल संपर्क, टूट-फूट क्षेत्र, थकान या आउट-ऑफ-प्लेन बेंडिंग मूल्यांकन, और इन-सर्विस निरीक्षण दर्शन की पुष्टि करें।

चरण 5: वर्गीकरण समाज, लागू नियम संस्करण, स्वीकृत निर्माता आवश्यकता, सर्वेक्षण गवाह, एनडीई दायरा, अंकन, पता लगाने की क्षमता, और दस्तावेज़ीकरण पैकेज की पुष्टि करें।

चरण 6: मात्रा, वितरण गंतव्य, आवश्यक वितरण समय, पैकिंग / हैंडलिंग आवश्यकता, चेन लेआउट, इंटरफ़ेस ड्राइंग, और कोई स्वीकृत विक्रेता सूची या परियोजना विनिर्देश प्रदान करें।

चेन कॉन्फ़िगरेशन

रोल्ड अलॉय-स्टील बार | हॉट-फॉर्मेड कॉमन लिंक | फ्लैश बट वेल्डेड लिंक क्लोजर | स्टड लिंक या स्टडलेस ज्यामिति | नियंत्रित हीट ट्रीटमेंट | स्वीकृत ड्राइंग के अनुसार एंड लिंक / बढ़े हुए एंड लिंक / कनेक्टिंग एक्सेसरीज़ | पता लगाने योग्य निरंतर चेन लंबाई

विनिर्माण, परीक्षण और आपूर्ति लाभ

• आपूर्ति योग्य चेन कारखानों के माध्यम से समन्वित की जाती है, जिससे कोटेशन स्वीकृत व्यास, ग्रेड, हीट-ट्रीटमेंट मार्ग, परीक्षण क्षमता, और वर्गीकरण दायरे के साथ संरेखित हो जाता है।
• फ्लैश बट वेल्डिंग चेन लिंक को स्वयं बंद करता है; स्टड अटैचमेंट, जब उपयोग किया जाता है, एक अलग विवरण है और इसे स्वीकृत ग्रेड-विशिष्ट निर्माण और वेल्डिंग प्रतिबंधों का पालन करना चाहिए।
• बार हीटिंग, फ्लैश-वेल्डिंग पैरामीटर, हीट ट्रीटमेंट, आयामी जांच, और परीक्षण परिणाम निरंतर चेन लंबाई और प्रमाण पत्र पैकेज के लिए पता लगाने योग्य बने रहने चाहिए।
• पूरी चेन की लंबाई लागू आवश्यकता के अनुसार प्रूफ लोड की जाती है, जबकि ब्रेक परीक्षण निर्धारित नमूना आवृत्ति पर प्रतिनिधि नमूनों पर किया जाता है।
• दृश्य निरीक्षण और एनडीई लिंक सतहों और फ्लैश-वेल्ड क्षेत्र पर केंद्रित होते हैं। एमटी, यूटी, या अन्य स्वीकृत विधियां, स्वीकृति मानदंड, और सर्वेक्षण गवाह चयनित वर्ग नियम द्वारा परिभाषित किए जाते हैं।
• उच्च सामग्री ग्रेड निम्न ग्रेड का स्वचालित विकल्प नहीं है। निर्माता की मंजूरी, सामग्री विनिर्देश, लिंक डिजाइन, वेल्डिंग पैरामीटर, हीट ट्रीटमेंट, और परीक्षण ग्रेड-विशिष्ट हैं।
• स्थायी मूरिंग के लिए, चयन में केवल तन्यता ग्रेड के बजाय थकान, जंग हानि, इंटरलिंक टूट-फूट, आउट-ऑफ-प्लेन बेंडिंग, समुद्र तल संपर्क, और अखंडता-प्रबंधन योजना को संबोधित किया जाना चाहिए।
• प्रमाण पत्र की शब्दावली और दस्तावेज़ीकरण उत्पादन से पहले सहमत हो जाते हैं, जिससे खरीद आदेश, स्वीकृत निर्माता दायरे, वर्ग सर्वेक्षण योजना, और अंतिम चेन प्रमाण पत्र के बीच बेमेल का जोखिम कम हो जाता है।

कस्टम विशेषताएँ

• आपूर्ति भूमिका: ऑफशोर मूरिंग चेन ट्रेडर और प्रोजेक्ट सप्लायर → चेन निर्माण, हीट ट्रीटमेंट, परीक्षण, और वर्ग सर्वेक्षण स्वीकृत चेन कारखाने द्वारा किए जाते हैं।
• संदर्भ मानक आधार: आईएसओ 20438 और वर्ग-विशिष्ट ऑफशोर मूरिंग-चेन आवश्यकताएं → अंतिम अनुबंध संस्करण और वर्ग व्याख्या शासित होती है।
• व्यास रेंज: 34–200 मिमी → वास्तविक स्वीकृत सीमा ग्रेड, लिंक प्रकार, कारखाने की मंजूरी, और परीक्षण क्षमता पर निर्भर करती है।
• लिंक प्रकार: स्टड लिंक / स्टडलेस कॉमन लिंक → परियोजना अंतिम लिंक और एक्सेसरीज़ के लिए स्वीकृत इंटरफ़ेस ड्राइंग की आवश्यकता होती है।
• ग्रेड: R3 / R3S / R4 / R4S / R5 → R6 और आपूर्ति की गई RQ3 नामकरण पुष्टि के अधीन हैं।
• विनिर्माण मार्ग: हॉट फॉर्मिंग + फ्लैश बट वेल्डिंग + हीट ट्रीटमेंट → प्रक्रिया रिकॉर्ड यदि आवश्यक हो तो निरीक्षण डोजियर में शामिल किए जाने चाहिए।
• परीक्षण आधार: प्रूफ लोड + नमूना ब्रेक लोड + यांत्रिक परीक्षण + एनडीई → मान और आवृत्ति चयनित वर्ग नियम और स्वीकृत विनिर्देश का पालन करते हैं।
• सतह फिनिश: ब्लास्टेड और काले रंग से रंगा हुआ या निर्दिष्ट के अनुसार → जंग भत्ता और कैथोडिक सुरक्षा सिस्टम-डिजाइन आइटम बने रहते हैं।
• दस्तावेज़ीकरण: चेन प्रमाण पत्र, निरीक्षण और परीक्षण रिपोर्ट, एनडीई रिपोर्ट, सामग्री पता लगाने की क्षमता, अंकन, और विनिर्माण रिकॉर्ड → अंतिम सूची खरीद आदेश में सहमत होनी है।

यह कैसे काम करता है

पर्यावरणीय भार फ्लोटिंग इकाई पर कार्य करते हैं → मूरिंग-लाइन तनाव प्रत्येक चेन लिंक से स्थानांतरित होता है → चेन ज्यामिति और संपूर्ण मूरिंग सिस्टम पुनर्स्थापना बल प्रदान करते हैं → अंतिम लिंक और कनेक्टर एंकर या मूरिंग फाउंडेशन में भार स्थानांतरित करते हैं → निरीक्षण और अखंडता प्रबंधन सेवा के दौरान टूट-फूट, जंग, विरूपण, और थकान की निगरानी करते हैं

अनुप्रयोग

एफपीएसओ और एफएसओ स्थायी मूरिंग | फ्लोटिंग उत्पादन इकाइयां | मोबाइल ऑफशोर ड्रिलिंग इकाइयां | सिंगल-पॉइंट मूरिंग सिस्टम | ऑफशोर लोडिंग सिस्टम | ऑफशोर बुआ | फ्लोटिंग ऑफशोर संरचनाएं | प्री-लेड मूरिंग सिस्टम | अस्थायी ऑफशोर मूरिंग स्प्रेड

प्रमाणन और दस्तावेज़ीकरण

वर्गीकरण प्रमाणन और सर्वेक्षण दस्तावेज़ीकरण परियोजना आवश्यकता, स्वीकृत निर्माता दायरे, लागू नियम संस्करण, और वर्ग अनुमोदन प्रक्रिया के अनुसार व्यवस्थित किया जा सकता है। प्रमाणन को शामिल नहीं माना जाता है जब तक कि यह कोटेशन और खरीद आदेश में नहीं कहा गया हो।

प्रमाणन: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, रीना, सीआरएस, मेकर्स टेस्ट सर्टिफिकेट।

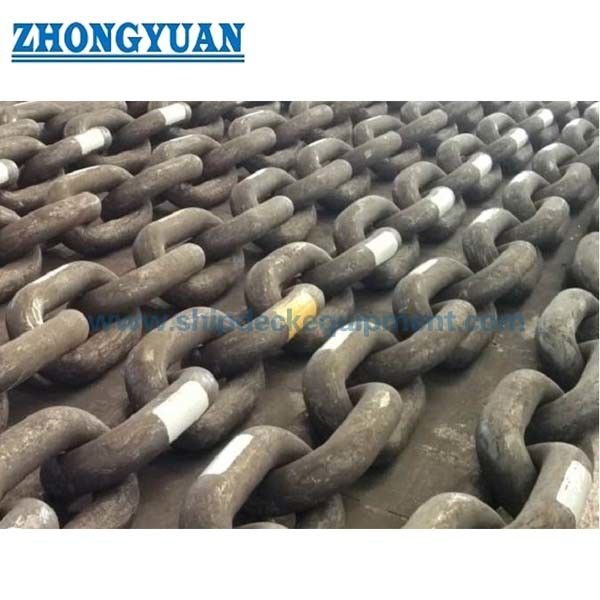

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: स्टड लिंक और स्टडलेस ऑफशोर मूरिंग चेन के बीच मुख्य चयन अंतर क्या है?

A1: स्टडलेस चेन को आम तौर पर स्थायी मूरिंग सिस्टम के लिए माना जाता है जिसमें एक परिभाषित डिजाइन जीवन और स्थापना योजना होती है। स्टड लिंक चेन का चयन तब किया जा सकता है जब हैंडलिंग स्थिरता, चेन-व्हील संगतता, या स्वीकृत परियोजना व्यवस्था को स्टडेड ज्यामिति की आवश्यकता होती है। अंतिम विकल्प मूरिंग डिजाइनर द्वारा किया जाना चाहिए और चयनित वर्गीकरण समाज द्वारा स्वीकार किया जाना चाहिए।

Q2: क्या प्रकाशित ब्रेक लोड को चेन ऑपरेटिंग क्षमता या एसडब्ल्यूएल के रूप में माना जा सकता है?

A2: नहीं। प्रूफ लोड और ब्रेक टेस्ट लोड विनिर्माण और प्रमाणन मूल्य हैं। स्वीकार्य डिजाइन तनाव को संपूर्ण मूरिंग-सिस्टम विश्लेषण, सीमा-राज्य मानदंड, डिजाइन कारकों, थकान मूल्यांकन, जंग भत्ता, चेन की स्थिति, और लागू परियोजना मानक द्वारा निर्धारित किया जाता है।

Q3: क्लास-प्रमाणित कोटेशन के लिए क्या जानकारी आवश्यक है?

A3: ऑफशोर इकाई प्रकार, डिजाइन जीवन, नाममात्र व्यास, लिंक प्रकार, ग्रेड, निरंतर लंबाई, अंतिम-लिंक और एक्सेसरी व्यवस्था, निर्दिष्ट प्रूफ / ब्रेक लोड आधार, जंग आवश्यकता, वर्ग समाज और नियम संस्करण, गवाह और एनडीई दायरा, दस्तावेज़ सूची, मात्रा, गंतव्य, और वितरण अनुसूची की पुष्टि करें।
