उत्पाद अवलोकन

यह उत्पाद श्रृंखला जहाज एंकरिंग और अपतटीय मूरिंग सिस्टम में चेन असेंबली को जोड़ने, समाप्त करने, घुमाने, बड़ा करने या अनुकूलित करने के लिए उपयोग की जाने वाली स्टील एंकर चेन एक्सेसरीज़ को कवर करती है। उपलब्ध वस्तुओं में केंटर शैक्कल, जॉइनिंग शैक्कल, एंड शैक्कल, स्विवेल, स्विवेल शैक्कल, बुओय शैक्कल, स्विवेल ग्रुप, प्लेट्स, कॉमन लिंक, एनलार्ज्ड लिंक, एंड लिंक और प्रोजेक्ट-विशिष्ट कनेक्टिंग कंपोनेंट्स शामिल हैं।

एक्सेसरीज़ को इन-हाउस निर्मित उत्पादों के रूप में प्रस्तुत करने के बजाय योग्य एंकर-चेन निर्माण भागीदारों के माध्यम से आपूर्ति की जाती है। चयन नाममात्र चेन व्यास, चेन ग्रेड, मेटिंग लिंक ज्यामिति, प्रूफ और ब्रेकिंग लोड आवश्यकताओं, पिन व्यवस्था, सामग्री मार्ग, हीट ट्रीटमेंट, निरीक्षण दायरे और वर्गीकरण प्रलेखन के आधार पर किया जाता है। स्टॉक उपलब्धता तत्काल जहाज-मरम्मत या प्रतिस्थापन पूछताछ का समर्थन कर सकती है, लेकिन उद्धरण से पहले वास्तविक वस्तु, ग्रेड, आयाम, अंकन और प्रमाण पत्र बैच की पुष्टि की जानी चाहिए।

उपलब्ध एक्सेसरी प्रकार

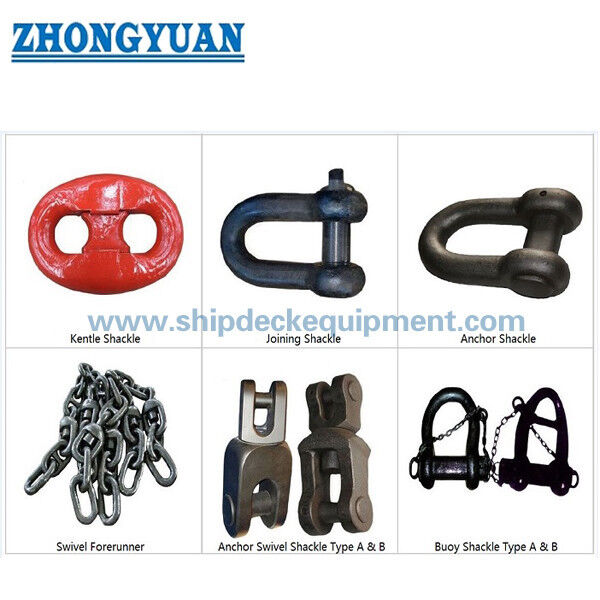

केंटर शैक्कल | जॉइनिंग शैक्कल | एंड शैक्कल | स्विवेल | स्विवेल शैक्कल | सी-आकार का कनेक्टिंग शैक्कल | स्लिम केंटर शैक्कल | फोरलॉक शैक्कल | नाशपाती के आकार का शैक्कल | बुओय शैक्कल | स्विवेल ग्रुप | ट्रायंगल प्लेट | राउंड लिंक | कॉमन लिंक | एंड लिंक | एनलार्ज्ड लिंक | स्टडलेस लिंक | विशेष आकार का कनेक्टिंग लिंक

त्वरित विनिर्देश

•  उत्पाद श्रेणी: एंकर चेन और मूरिंग चेन एक्सेसरीज़ → चेन असेंबली को पूरा करने या बदलने के लिए उपयोग किया जाता है, न कि सामान्य उठाने वाले हार्डवेयर के रूप में।
•  नाममात्र व्यास रेंज: 12.5–162 मिमी आपूर्ति रेंज के रूप में → अंतिम उपलब्धता एक्सेसरी प्रकार, ग्रेड, निर्माता अनुमोदन और स्टॉक स्थिति पर निर्भर करती है।
•  सामग्री मार्ग: जाली स्टील, ढला हुआ स्टील, या लुढ़का हुआ बार निर्माण → अनुमत प्रक्रिया एक्सेसरी डिजाइन और लागू वर्ग नियम पर निर्भर करती है।
•  समुद्री एंकर-चेन ग्रेड: आपूर्ति की गई जानकारी में U2 / U3 बताया गया है → प्रत्येक वस्तु के लिए सटीक वर्ग पदनाम और प्रमाण पत्र दायरे की पुष्टि की जानी चाहिए।
•  अपतटीय मूरिंग ग्रेड: R3 / R3S / R4 उपलब्ध के रूप में बताए गए हैं → अपतटीय ग्रेड के लिए अलग से अनुमोदित निर्माण, हीट ट्रीटमेंट, परीक्षण और पता लगाने की क्षमता की आवश्यकता होती है।
•  सतह सुरक्षा: काला पेंट या हॉट-डिप गैल्वेनाइज्ड → कोटिंग चयन को चेन सेवा, आयामी फिट, निरीक्षण अनुक्रम और परियोजना विनिर्देश पर विचार करना चाहिए।
•  विस्तृत बुओय-शैक्कल रेंज: नाममात्र चेन व्यास 38–90 मिमी → आपूर्ति की गई संदर्भ तालिका में ग्रेड M2 / M3 परीक्षण भार और प्रकार A / प्रकार B वजन शामिल हैं।
•  आपूर्ति और प्रलेखन: स्टॉक या परियोजना आदेश → निर्माता, सामग्री, परीक्षण, NDE, और वर्ग प्रलेखन केवल पुष्टि किए गए आदेश के दायरे के अनुसार उपलब्ध हैं।

मुख्य तकनीकी पैरामीटर

चयन और पूछताछ गाइड

चरण 1: सटीक एक्सेसरी की पहचान करें: केंटर शैक्कल, एंड शैक्कल, स्विवेल, स्विवेल ग्रुप, बुओय शैक्कल, एनलार्ज्ड लिंक, या अन्य कनेक्शन आइटम।

चरण 2: नाममात्र चेन व्यास, चेन निर्माण, ग्रेड, लागू मानक या वर्ग नियम, और आसन्न चेन लिंक के मिलान आयामों की पुष्टि करें।

चरण 3: आवश्यक प्रूफ लोड, ब्रेकिंग लोड, या प्रमाणित परीक्षण आधार प्रदान करें। SWL, प्रूफ लोड, या MBL को एक दूसरे के लिए प्रतिस्थापित न करें।

चरण 4: जाली, ढला हुआ, या लुढ़का हुआ बार निर्माण; हीट-ट्रीटमेंट स्थिति; पिन और लॉकिंग व्यवस्था; और वेल्ड मरम्मत पर किसी भी प्रतिबंध की पुष्टि करें।

चरण 5: उद्धरण से पहले सतह फिनिश, अंकन, NDE, आयामी रिपोर्ट, सामग्री पता लगाने की क्षमता, निर्माता प्रमाण पत्र, और वर्ग गवाह की पुष्टि करें।

चरण 6: मात्रा, आवश्यक डिलीवरी समय, गंतव्य, स्टॉक-प्रतिस्थापन तात्कालिकता, जहाज या अपतटीय इकाई प्रकार, और मौजूदा भाग के चित्र या स्पष्ट तस्वीरें प्रदान करें।

संरचना

जाली या ढला हुआ स्टील बॉडी | पिन / बोल्ट और लॉकिंग व्यवस्था जहां लागू हो | चेन-संगत बियरिंग सतहें | हीट-ट्रीटेड लोड पाथ | स्थायी पहचान और पता लगाने की क्षमता अंकन | काला पेंट या निर्दिष्ट गैल्वेनाइज्ड फिनिश

सामग्री, निर्माण और निरीक्षण लाभ

• एक्सेसरी ज्यामिति को कनेक्टिंग चेन से मिलाया जाता है, क्योंकि केवल नाममात्र व्यास ही शैक्कल, स्विवेल, एंड लिंक, एनलार्ज्ड लिंक और आसन्न चेन केबल के बीच फिट की पुष्टि नहीं करता है।
• जाली एक्सेसरीज़ एक जाली लोड पाथ प्रदान करती हैं जब अनुमोदित डिजाइन और सामग्री मार्ग जाली निर्दिष्ट करते हैं; ढला हुआ या लुढ़का हुआ बार विकल्प केवल वहीं आपूर्ति किए जाते हैं जहां लागू डिजाइन और अनुमोदन द्वारा अनुमति दी जाती है।
• हीट ट्रीटमेंट को ग्रेड और निर्माण मार्ग द्वारा चुना जाता है और निर्दिष्ट प्रूफ, ब्रेकिंग, यांत्रिक और निरीक्षण चरणों से पहले पूरा किया जाता है।
• वर्गीकृत आपूर्ति के लिए, सामग्री पहचान, हीट नंबर, ग्रेड अंकन, और परीक्षण प्रलेखन को अनुमोदित सामग्री से तैयार एक्सेसरी तक पता लगाने योग्य रहना चाहिए।
• ऑफशोर R3 / R3S / R4 एक्सेसरीज़ को पारंपरिक U2 / U3 जहाज एंकर-चेन एक्सेसरीज़ से एक अलग अनुमोदन और योग्यता दायरे के रूप में माना जाता है।
• आयामी निरीक्षण में पिन व्यास, मेटिंग ओपनिंग, बियरिंग सतहें, लॉकिंग क्लीयरेंस, और मौजूदा चेन असेंबली से कनेक्ट करने के लिए आवश्यक आयाम शामिल होने चाहिए।
• चयनित स्टॉक आइटम मरम्मत लीड समय को छोटा कर सकते हैं, जो भौतिक निरीक्षण, आयामी पुष्टि, ग्रेड सत्यापन और प्रमाण पत्र-बैच उपलब्धता के अधीन हैं।

कस्टम विशेषताएँ

• आपूर्ति स्थिति: सोर्स की गई आपूर्ति उत्पाद → योग्य एंकर-चेन निर्माण भागीदारों के माध्यम से आपूर्ति की जाती है; अनुमोदित निर्माता की पुष्टि उद्धरण के साथ की जाती है।
• उत्पाद रेंज: मानक और विशेष चेन एक्सेसरीज़ → चयन कनेक्शन, टर्मिनेशन, स्विवेलिंग, एनलार्जमेंट, और बुओय या मूरिंग इंटरफेस को कवर करता है।
• नाममात्र व्यास: 12.5–162 मिमी आपूर्ति रेंज → अनुमोदित आकार सीमा एक्सेसरी प्रकार, ग्रेड और निर्माता के अनुसार भिन्न होती है।
• समुद्री ग्रेड: U2 / U3 → केवल तब उपयोग करें जब निर्दिष्ट जहाज एंकर-चेन ग्रेड और प्रमाण पत्र की पुष्टि हो जाए।
• ऑफशोर ग्रेड: R3 / R3S / R4 → ऑफशोर मूरिंग-चेन अनुमोदन, नियंत्रित सामग्री, हीट ट्रीटमेंट, परीक्षण और पता लगाने की क्षमता की आवश्यकता होती है।
• सामग्री मार्ग: जाली / ढला हुआ / लुढ़का हुआ स्टील → अंतिम मार्ग एक्सेसरी डिजाइन, वर्ग आवश्यकताओं और अनुमोदित निर्माण प्रक्रिया का अनुसरण करता है।
• सतह फिनिश: काला पेंट / हॉट-डिप गैल्वेनाइज्ड → अंतिम फिनिश सेवा वातावरण और परियोजना विनिर्देश का अनुसरण करता है।
• प्रमाण पत्र दायरा: आदेश आवश्यकता के अनुसार → वर्ग प्रमाण पत्र, सामग्री रिकॉर्ड, परीक्षण, NDE, और अंकन को मानक समावेश के रूप में नहीं माना जाता है।

यह कैसे काम करता है

आवश्यक चेन कनेक्शन की पहचान की जाती है → एक्सेसरी प्रकार, नाममात्र व्यास, ग्रेड, और मेटिंग ज्यामिति का मिलान किया जाता है → पिन, शैक्कल, स्विवेल, या कनेक्टिंग लिंक को चेन सिस्टम में असेंबल किया जाता है → तन्यता भार को अनुमोदित लोड पाथ के माध्यम से स्थानांतरित किया जाता है → अंकन, निरीक्षण, परीक्षण और प्रलेखन आदेश के दायरे के अनुसार पूरा किया जाता है

अनुप्रयोग

जहाज एंकर चेन केबल असेंबली | चेन लॉकर और बिटर-एंड कनेक्शन | एंकर-टू-चेन कनेक्शन समूह | बुओय और मूरिंग कनेक्शन | अपतटीय स्थिति मूरिंग सिस्टम | SPM और टर्मिनल चेन असेंबली | नई बिल्डिंग आपूर्ति | जहाज-मरम्मत और प्रतिस्थापन स्पेयर

प्रमाणन और लाभ

चयनित एक्सेसरी, ग्रेड, अनुमोदित निर्माता, सामग्री पता लगाने की क्षमता, परीक्षण दायरा, और वर्गीकरण समाज की आवश्यकताओं के अनुसार प्रमाण पत्र और सर्वेक्षण गवाही की व्यवस्था की जा सकती है। उपलब्धता परियोजना समीक्षा के अधीन है और आदेश से पहले पुष्टि की जानी चाहिए।

प्रमाणन: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, निर्माता परीक्षण प्रमाण पत्र।

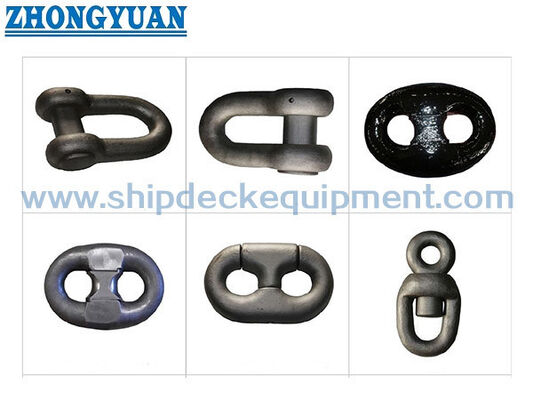

ड्राइंग और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या एंकर चेन एक्सेसरी का ऑर्डर देने के लिए नाममात्र चेन व्यास पर्याप्त है?

A1: नहीं। एक्सेसरी प्रकार, चेन ग्रेड, आसन्न-लिंक आयाम, पिन व्यवस्था, प्रूफ या ब्रेकिंग लोड आधार, मानक या अनुमोदित ड्राइंग, और प्रमाण पत्र की आवश्यकता की भी पुष्टि की जानी चाहिए।

Q2: क्या U2 या U3 जहाज एंकर-चेन एक्सेसरी को R3 या R4 अपतटीय मूरिंग एक्सेसरी के लिए प्रतिस्थापित किया जा सकता है?

A2: स्वचालित रूप से नहीं। पारंपरिक जहाज एंकर-चेन ग्रेड और अपतटीय मूरिंग ग्रेड में अलग-अलग सामग्री, अनुमोदन, हीट-ट्रीटमेंट, परीक्षण, थकान, पता लगाने की क्षमता और प्रलेखन आवश्यकताएं होती हैं। प्रतिस्थापन के लिए डिजाइन और वर्ग अनुमोदन की आवश्यकता होती है।

Q3: एक वर्गीकृत आदेश के लिए किन दस्तावेजों को निर्दिष्ट किया जाना चाहिए?

A3: आदेश के आधार पर, अनुमोदित निर्माता और उत्पाद दायरे, सामग्री प्रमाण पत्र, हीट-ट्रीटमेंट रिकॉर्ड, आयामी रिपोर्ट, प्रूफ और ब्रेकिंग लोड रिकॉर्ड, यांत्रिक परीक्षण, NDE रिपोर्ट, पहचान सूची, और वर्ग प्रमाण पत्र या सर्वेक्षण एंडोर्समेंट का अनुरोध करें।
