AC-14 स्टॉकलेस हाई होल्डिंग पावर एंकर

AC-14 स्टॉकलेस हाई होल्डिंग पावर एंकर

उत्पाद का अवलोकन

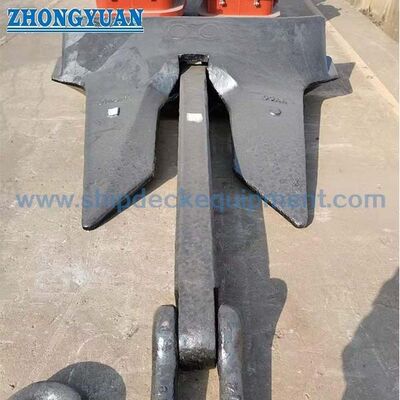

एसी-14 एक स्टॉकलेस उच्च पकड़ शक्ति (एचएचपी) लंगर है जो जहाज लंगर व्यवस्था के लिए है जहां अनुमोदित लंगर डिजाइन, नाममात्र द्रव्यमान, लंगर श्रृंखला केबल, हावस पाइप, विंडलास,और सुरक्षित व्यवस्था एक समन्वित प्रणाली के रूप में चुना जाता हैइसका चौड़ा मुकुट, लंबे फ्लेक्स और अनुदैर्ध्य सुदृढीकरण पसलियों एसी-14 के रूप की विशेषता है और इसका उद्देश्य समुद्र तल में प्रवेश करने और स्टॉक के बिना स्थिर भार हस्तांतरण का समर्थन करना है।

खरीद के लिए नाविक लंगर द्रव्यमान को केवल जहाज के प्रकार से नहीं चुना जाना चाहिए। इसे जहाज के उपकरण संख्या, लागू वर्गीकरण नियमों से पुष्टि की जानी चाहिए,अनुमोदित लंगर लगाने की उपकरण तालिका, और जहाज के लिए विशिष्ट व्यवस्था ड्राइंग. सामग्री ग्रेड, गर्मी उपचार, गैर विनाशकारी परीक्षा, सबूत भार परीक्षण, अंकन, कोटिंग, प्रमाण पत्र के दायरे,और श्रृंखला कनेक्शन विवरण उत्पादन से पहले सहमत किया जाना चाहिए.

त्वरित विनिर्देश

• उत्पाद प्रकारः AC-14 स्टॉकलेस HHP एंकर → एक वर्ग-अनुमोदित जहाज एंकरिंग सिस्टम के हिस्से के रूप में उपयोग के लिए डिज़ाइन किया गया।
• आपूर्ति की गई आयाम तालिका में नाममात्र द्रव्यमानः 75 किलोग्राम से 30,000 किलोग्राम → छोटे संदर्भ आकारों से लेकर बड़े बोवर-अँकर आकारों तक को कवर करता है; परियोजना का चयन वर्ग अनुमोदन के अधीन रहता है।
• निर्माणः शाफ्ट, मुकुट, फ्लेक्स, पिन और एंकर चेन के साथ कास्ट स्टील एंकर बॉडी → अनुमोदित ड्राइंग का पालन करने के लिए सटीक घटक सामग्री और विधानसभा विवरण।
• एचएचपी वर्गीकरण का आधारःपकड़ शक्ति एक ही द्रव्यमान के एक साधारण स्टॉकलेस एंकर की तुलना में कम से कम दोगुनी है जब स्वीकृत पूर्ण पैमाने पर परीक्षणों द्वारा प्रदर्शित किया जाता है → HHP स्थिति डिजाइन और अनुमोदन के लिए विशिष्ट है.
• द्रव्यमान लाभः वर्ग के नियम एक अनुमोदित एचएचपी बोवर लंगर को सामान्य स्टॉकलेस लंगर द्रव्यमान का 75% होने की अनुमति दे सकते हैं → यह हर परियोजना के लिए एक स्वचालित कमी नहीं है।
• सतह उपचारः काले रंग का बिटुमिनस पेंट, एंटी-जंग पेंट या परियोजना-विशिष्ट कोटिंग → अंतिम प्रणाली को भंडारण, परिवहन, स्थापना और पोत कोटिंग आवश्यकताओं के अनुरूप होना चाहिए।
• निरीक्षण फोकसः सामग्री का पता लगाने की क्षमता, आयामी निरीक्षण, कास्टिंग गुणवत्ता, एनडीई, प्रूफ लोड परीक्षण, मुक्त आंदोलन और अंकन → दायरा वर्ग और आदेश आवश्यकताओं पर निर्भर करता है।
• प्रमाणपत्र विकल्पः सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस या निर्माता दस्तावेज → परियोजना की आवश्यकता के अनुसार उपलब्ध और अनुमोदन के दायरे के अधीन।

मुख्य तकनीकी मापदंड

चयन और जांच गाइड

चरण 1: पोत उपकरण संख्या, आवश्यक बोवर-एंकर द्रव्यमान, एचएचपी स्वीकृति, सेवा नोटेशन और लागू वर्गीकरण समाज नियम की पुष्टि करें।

चरण 2: AC-14 प्रकार, नाममात्र द्रव्यमान, अनुमोदित ड्राइंग या मानक, आयामी संदर्भ A ̊J की पुष्टि करें और यह सुनिश्चित करें कि आदेश नए निर्माण या प्रतिस्थापन के लिए है या नहीं।

चरण 3: मिलान एंकर चेन केबल ग्रेड और व्यास, एंकर चेन/जोड़ व्यवस्था, हावस पाइप ज्यामिति, विंडलास संगतता और ऑनबोर्ड सिक्योरिटी व्यवस्था की पुष्टि करें।

चरण 4: कास्ट स्टील ग्रेड, गर्मी उपचार, सामग्री की ट्रेस करने की क्षमता, एनडीई विधि और सीमा, आयामी सहिष्णुता, प्रूफ लोड परीक्षण और सर्वेक्षण गवाह आवश्यकताओं की पुष्टि करें।

चरण 5: सतह उपचार, अंतिम रंग या कोटिंग प्रणाली, अंकन, पैकिंग, मात्रा, वितरण गंतव्य और आवश्यक वितरण समय की पुष्टि करें।

चरण 6: जहाज़ की लंगर लगाने की व्यवस्था, वर्ग-अनुमोदित उपकरण तालिका, लंगर जेब/हॉस पाइप ड्राइंग, मौजूदा लंगर माप और उपलब्ध होने पर तस्वीरें प्रदान करें।

संरचना

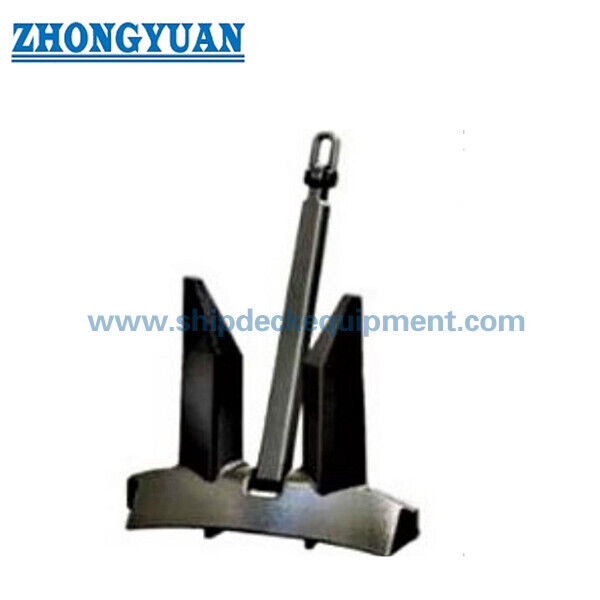

Anchor shackle | Cast steel shank | Trunnion / pin connection | Broad crown | Twin long flukes | Longitudinal reinforcing ribs | Bills / palms | Stockless rotating head arrangement | Protective coating

धारण शक्ति, कास्टिंग और गुणवत्ता लाभ

• The stockless configuration allows the anchor head to rotate relative to the shank so that the flukes can orient toward the seabed during deployment and recover into the hawse arrangement without a transverse stock.
• चौड़े मुकुट और लंबे फ्लेक ज्यामिति एक साधारण स्टॉकलेस रूप की तुलना में मिट्टी को संलग्न करने वाले क्षेत्र को बढ़ाते हैं;वास्तविक रखरखाव प्रदर्शन अनुमोदित HHP परीक्षण और समुद्री तल की स्थिति पर निर्भर रहता है.
• एचएचपी पदनाम केवल उपस्थिति पर आधारित नहीं है। लंगर डिजाइन को पूर्ण पैमाने पर पकड़ शक्ति प्रमाण को मंजूरी देनी चाहिए थी,और परियोजना को पुष्टि करनी चाहिए कि चयनित अनुमोदन आवश्यक द्रव्यमान सीमा को कवर करता है.
• कास्टिंग इस्पात के घटकों को अनुमोदित सामग्री से निर्मित किया जाना चाहिए और आवश्यकतानुसार उन्हें ट्रेसेबिलिटी और हीट ट्रीटमेंट के साथ बनाया जाना चाहिए।अनुमोदित प्रक्रियाओं और सर्वेयर स्वीकृति का पालन करना चाहिए.
• महत्वपूर्ण निरीक्षण बिंदुओं में फ्लेक और मुकुट की सतहें, शांक और पिन इंटरफेस, एंकर चेन कनेक्शन, आयामी अनुरूपता, सिर का स्वतंत्र घूर्णन, अंकन,और प्रूफ-टेस्ट के बाद की जांच.
• प्रमाण भार परीक्षण, एनडीई, यांत्रिक परीक्षण और प्रमाणपत्र सामग्री को सामान्य प्रमाणपत्र सूची से मानने के बजाय निरीक्षण और परीक्षण योजना में परिभाषित किया जाना चाहिए।
• प्रतिस्थापन परियोजनाओं के लिए, मौजूदा हावसे पाइप, एंकर जेब, टॉपर, चेन केबल और विंडलास लीड के साथ आयामी फिट उतना ही महत्वपूर्ण है जितना कि नाममात्र द्रव्यमान।

कस्टम विशेषताएं

• लंगर का प्रकारः AC-14 स्टॉकलेस HHP लंगर → चयनित वर्ग के लिए अनुमोदित डिजाइन और द्रव्यमान सीमा की पुष्टि करें।
• नाममात्र द्रव्यमानः 75 ≈ 30,000 किलोग्राम आपूर्ति की गई तालिका में → अंतिम द्रव्यमान जहाज के लंगर लगाने के उपकरण की आवश्यकताओं के अनुसार है।
• सामग्रीः कास्ट स्टील → सटीक ग्रेड, गर्मी उपचार की स्थिति और घटक सामग्री अनुसूची की पुष्टि की जानी है।
• पकड़ शक्ति श्रेणीः एचएचपी → वर्ग स्वीकृति के लिए डिजाइन के लिए प्रमाणित पकड़ शक्ति प्रदर्शन की आवश्यकता होती है।
• चेन कनेक्शनः एंकर चेन / प्रोजेक्ट-विशिष्ट कनेक्शन → पिन व्यास, उद्घाटन और संगतता के लिए ड्राइंग की पुष्टि की आवश्यकता होती है।
• प्रूफ लोड परीक्षणः लागू वर्ग नियमों के अनुसार → परीक्षण भार, फिटिंग, गवाह और स्वीकृति मानदंडों की उद्धरण से पहले पुष्टि की जानी चाहिए।
• एनडीई और निरीक्षण: अनुमोदित आईटीपी → पद्धति के अनुसार, कवरेज, स्वीकृति मानदंड और सर्वेक्षण के रखरखाव बिंदु परियोजना के दायरे पर निर्भर करते हैं।
• सतह उपचारः काली रंग का पेंट/जंग रोधी कोटिंग/अनुकूलित → कोटिंग विनिर्देश और तैयारी ग्रेड की पुष्टि की जानी है।
• मार्किंग और ट्रेस करने की क्षमताः वर्ग और क्रम की आवश्यकता के अनुसार → नाममात्र द्रव्यमान, पहचान, गर्मी/ट्रेस करने की क्षमता संदर्भ और प्रमाणपत्र लिंक, जैसा लागू हो।

यह कैसे काम करता है

Anchor is released through the hawse pipe → Stockless head rotates and flukes orient toward the seabed → Chain pull develops a low lead angle → Flukes penetrate and mobilize soil resistance → Chain catenary and anchor holding resistance restrain the vessel → Windlass recovers the anchor into the hawse or anchor pocket

आवेदन

बोवर एंकरिंग सिस्टम कंटेनर जहाज थोक वाहक टैंकर सामान्य कार्गो जहाज रो-रो और वाहन वाहक नए निर्माण परियोजनाएं एंकर प्रतिस्थापन और अनुवर्ती परियोजनाएं

प्रमाणपत्र और लाभ

सामग्री प्रमाण पत्र, निर्माता दस्तावेज, निरीक्षण रिकॉर्ड, सबूत भार परीक्षण रिकॉर्ड, और वर्ग प्रमाण पत्र परियोजना आवश्यकताओं, अनुमोदित डिजाइन स्थिति, सर्वेक्षण दायरे के अनुसार व्यवस्थित किया जा सकता है,और वर्गीकरण समाज की प्रक्रिया.

प्रमाणीकरण: सीसीएस, एनके, बीवी, एबीएस, डीएनवी, एलआर, केआर, आईआरएस, आरएस, आरआईएनए, सीआरएस, निर्माता परीक्षण प्रमाणपत्र।

चित्र और तस्वीरें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सही एसी-14 लंगर द्रव्यमान कैसे चुना जाता है?

A1: चयन को पोत उपकरण संख्या और वर्ग-अनुमोदित लंगर लगाने के उपकरण की आवश्यकता पर आधारित होना चाहिए, फिर AC-14 अनुमोदन सीमा, चेन केबल, हावे पाइप के साथ जाँच की जानी चाहिए,विन्डलासकेवल आयाम तालिका ही पूर्ण चयन आधार नहीं है।

Q2: क्या प्रत्येक AC-14 लंगर स्वचालित रूप से एक साधारण स्टॉकलेस लंगर की तुलना में 25% हल्का है?

A2: नहीं. वर्गीकरण के नियम एक प्रमाणित और अनुमोदित HHP बोर एंकर को सामान्य स्टॉकलेस आवश्यकता के 75% के बराबर द्रव्यमान की अनुमति दे सकते हैं।यह कटौती केवल तभी लागू होती है जब लंगर डिजाइन और परियोजना व्यवस्था को संबंधित वर्गीकरण समाज द्वारा स्वीकार किया जाता है.

प्रश्न 3: कक्षा प्रमाणन और परीक्षण के लिए क्या पुष्टि की जानी चाहिए?

A3: वर्ग समाज, अनुमोदित ड्राइंग या प्रकार अनुमोदन की स्थिति, सामग्री ग्रेड, गर्मी उपचार, एनडीई, यांत्रिक परीक्षण, सबूत भार परीक्षण, आयामी निरीक्षण, मुक्त रोटेशन जांच, अंकन की पुष्टि करें,सर्वेक्षण रखरखाव बिंदु, और उद्धरण से पहले अंतिम प्रमाण पत्र सूची।
